UMK-16 RELS/KSR-G24/21/PLC - Aktivmodul - 2974901

Artikeleigenschaften

Produkttyp	Übergabemodul
Anzahl der Kanäle	16
	32
Betriebsart	100 % ED
Lebensdauer mechanisch	3x 10⁷ Schaltspiele
Mögliche Bestückung	Miniaturrelais, REL-MR- 24DC/21HC
Mit Bestückung	nein
Isolationseigenschaften
Überspannungskategorie	III
Verschmutzungsgrad	2

Elektrische Eigenschaften

Bemessungsisolationsspannung	300 V AC
Bemessungsstoßspannung	4 kV (Basisisolierung zwischen den Ausgangskontakt-Strompfaden)
		6 kV (Sichere Trennung und verstärkte Isolierung zwischen Eingangsstromkreis und Ausgangskontakt-Strompfaden)
Unterstützte Steuerung SIEMENS S7-400
Passende I/O-Karte	6ES7422-1BL00-0AA0
		6ES7422-7BL00-0AB0
Unterstützte Steuerung ALLEN-BRADLEY ControlLogix
Passende I/O-Karte	1756-OB32
Unterstützte Steuerung ALLEN-BRADLEY PLC 5
Passende I/O-Karte	1771 OBN
Unterstützte Steuerung HONEYWELL Experion PKS C200
Passende I/O-Karte	TC-ODD 321
Unterstützte Steuerung MITSUBISHI MELSEC Q
Passende I/O-Karte	QY81P
Unterstützte Steuerung SCHNEIDER ELECTRIC Modicon TSX QUANTUM
Passende I/O-Karte	DDO 353
Unterstützte Steuerung SIEMENS S7-300 / ET 200 M
Passende I/O-Karte	6ES7322-1BL00-0AA0
Unterstützte Steuerung GE-FANUC RX3i
Passende I/O-Karte	IC694MDL754

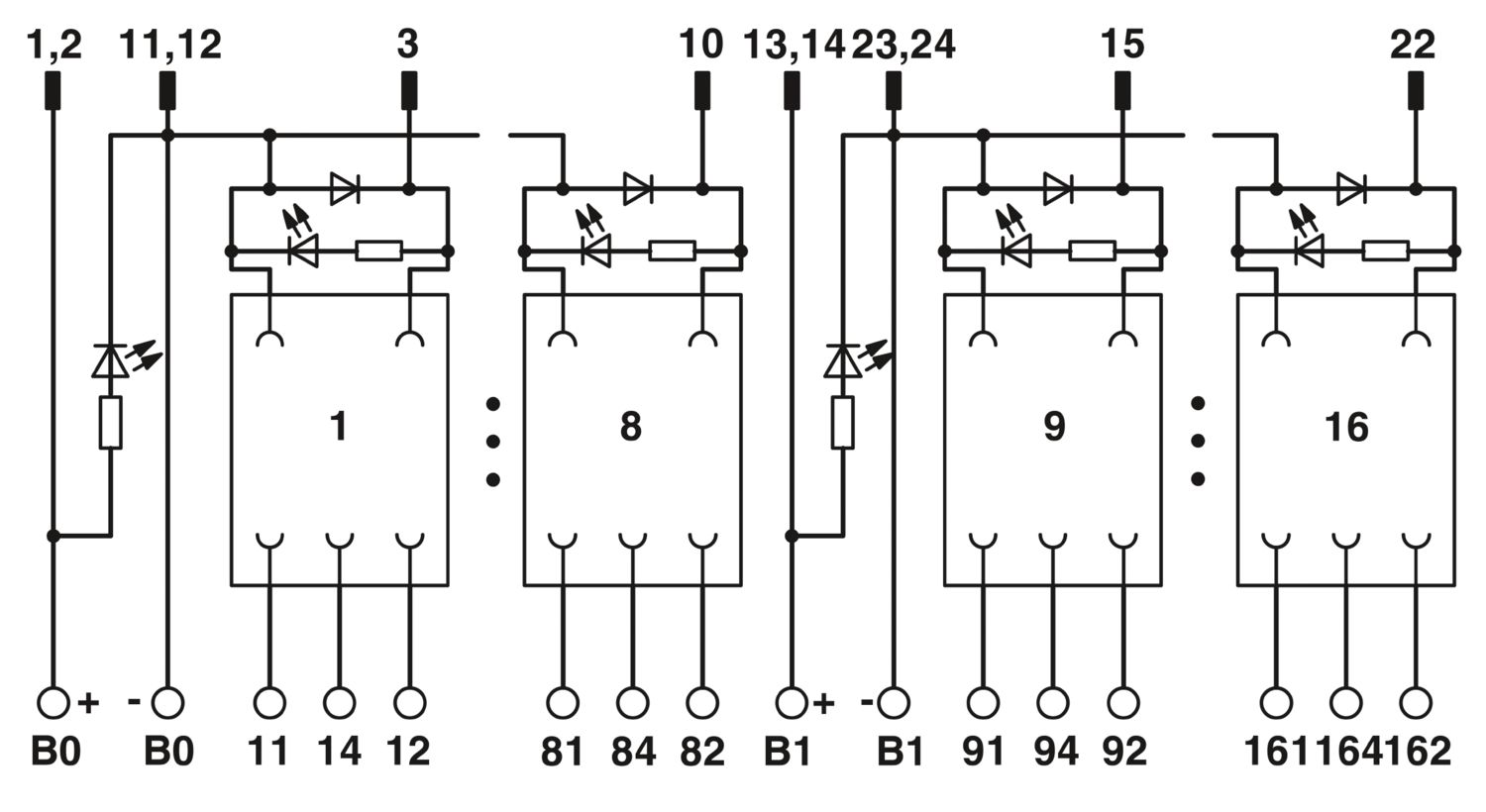

Eingangsdaten

Eingangsnennspannung U_N	24 V DC
Eingangsspannungsbereich bezogen auf U_N	0,8 ... 1,1
Typischer Eingangsstrom bei U_N	2 mA (Leuchtanzeige)
Schutzbeschaltung	Freilaufdiode; Freilaufdiode
Betriebsspannungsanzeige	LED grün
Statusanzeige/Kanal	LED gelb

Ausgangsdaten

Mögliche Bestückung	Miniaturrelais, REL-MR- 24DC/21HC
Schalten
Kontaktausführung	1 Wechsler
Schaltspannung maximal	250 V AC/DC
Grenzdauerstrom	5 A

Anschlussdaten

Steuerungsebene
Anschlussart	IDC/FLK-Stiftleiste
Anzahl der Anschlüsse	1
Polzahl	50
Rastermaß	2,54 mm
Feldebene
Anschlussart	Schraubanschluss
Abisolierlänge	8 mm
Schraubengewinde	M3
Anzahl der Anschlüsse	48
Leiterquerschnitt starr	0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG	24 ... 12
Versorgung
Anschlussart	Schraubanschluss
Abisolierlänge	8 mm
Schraubengewinde	M3
Anzahl der Anschlüsse	4
Leiterquerschnitt starr	0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG	24 ... 12
Anschluss für Erweiterungsmodul
Anschlussart	IDC/FLK-Stiftleiste
Anzahl der Anschlüsse	1
Polzahl	20
Rastermaß	2,54 mm

Signalisierung

Statusanzeige vorhanden	ja

Maße

Breite	259 mm
Höhe	77 mm
Tiefe	59 mm

Materialangaben

Farbe	grün (RAL 6021)

Umwelt- und Lebensdauerbedingungen

Umgebungsbedingungen
Schutzart	IP00
Umgebungstemperatur (Betrieb)	-20 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)	-20 °C ... 70 °C

Normen und Bestimmungen

Normen/Bestimmungen	EN 61010-2-201
	IEC 60664

Montage

Montageart	Tragschienenmontage
Montagehinweis	anreihbar ohne Abstand
Einbaulage	beliebig

Hinweise

Hinweis zum Betrieb	Die maximale Schaltleistung der verwendeten Relais berücksichtigen
Hinweis zum Betrieb	Benachbarte Kanäle dürfen nicht gemischt mit SELV / PELV und berührgefährlichen Spannungen beschaltet werden.
Hinweis zum Betrieb	Die Ausgänge sind nicht für das Schalten unterschiedlicher Außenleiter geeignet. Die Summe der verwendeten Schaltspannungen bei benachbarten Ausgängen darf den Wert der Bemessungsisolationsspannung nicht überschreiten
Hinweis zum Betrieb	Gegen benachbarte Module (in Tragschienenrichtung) sollten die, in der Applikation, notwendigen Anforderungen an die Isolierung (Basisisolierung oder Verstärkte Isolierung) durch geeignete Maßnahmen (z. B. Trennplatten) realisiert werden.
Hinweis zum Betrieb	Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
Nutzungsbeschränkung
EMV-Hinweis	EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich

Artikelnummer	2974901
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Rabattgruppe	F10
Produktschlüssel	DK2191
Katalogseite	Seite 539 (C-5-2017)
GTIN	4017918089009
Gewicht pro Stück (inklusive Verpackung)	462,4 g
Gewicht pro Stück (exklusive Verpackung)	380,9 g
Zolltarifnummer	85364190
Ursprungsland	DE

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja
Ausnahmeregelungen soweit bekannt	7(a)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Hexahydromethylphthalic anhydride (CAS-Nr.: Nicht zutreffend)
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)		Lead (CAS-Nr.: 7439-92-1)
SCIP	c839830a-b242-4325-b123-fdd32b032877
