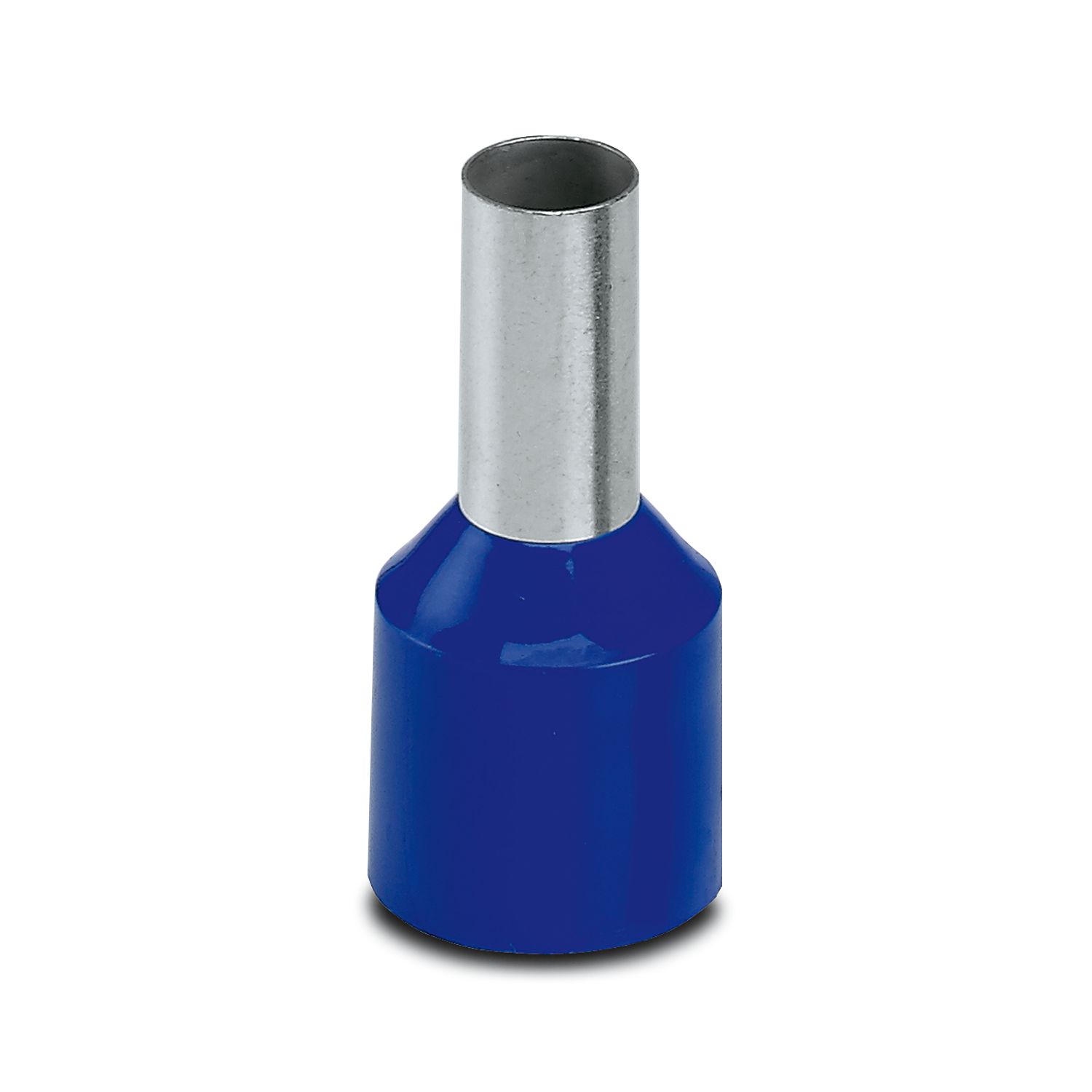

AI-XL 16 -12 BU
-
Aderendhülse
3201961
Aderendhülse, Länge Kontaktbereich: 12 mm, Hülsenlänge: 25,5 mm, Farbe: blau
Produktdetails
| Produkttyp | Aderendhülse |
| Produkteigenschaft | Geeignet z. B. für kurzschlusssichere Leitungen (NSGAFÖU) aufgrund des deutlich vergrößerten Kragendurchmessers |
| UL-zertifiziert | |
| Bestehend aus weichem Elektrolytkupfer mit galvanischer Verzinnung | |
| Entsprechen den Anforderungen der UL 486F | |
| Kunststoffkragen aus Polypropylen | |
| Halogenfrei | |
| Lang-/Kurzzeittemperatur: +105 °C/+120 °C |
| Leiteranschluss | |
| Leiterquerschnitt flexibel max. | 16 mm² |
| Leiterquerschnitt AWG max | 6 |
| Abisolierlänge | 18 mm |
| Maßzeichnung |
|
| Hülsenlänge | 25,5 mm |
| Länge Kontaktbereich | 12 mm |
| Abisolierlänge maximal | 18 mm |
| Hülsendurchmesser | 6 mm |
| Hülsenwandstärke | 0,2 mm |
| Isolierkragenstärke | 0,4 mm |
| Innenmaß Isolierkragen | 12,5 mm |
| Farbe | blau (RAL 5015) |
| Material | CU-DHP |
| Brennbarkeitsklasse nach UL 94 | HB |
| Beschichtung | galvanisch verzinnt |
| Oberflächenbeschaffenheit | galvanisch verzinnt |
| Inhaltsstoffe | silikon- und halogenfrei |
| Technische Daten | |
| Hülsenlänge | 25,5 mm |
| Umgebungsbedingungen | |
| optimale Umgebungstemperatur (Lagerung/Transport) | 23,00 °C 50,00 % Eine trockene und dunkle Aufbewahrung in der Originalverpackung ist zu empfehlen |
| Dauertemperatur | 105 °C (-40 °C belastungsfrei / 0 °C dynamische Belastung) |
| Kurzzeittemperatur | 120 °C |
| Design nach Norm | UL 486F-E |
Ihre Vorteile
Bisherige Verfahren zur korrekten Aderisolation sind wesentlich zeitaufwändiger
Diese Aderendhülsen sind für kurzschusssichere Leitungen einsetzbar
