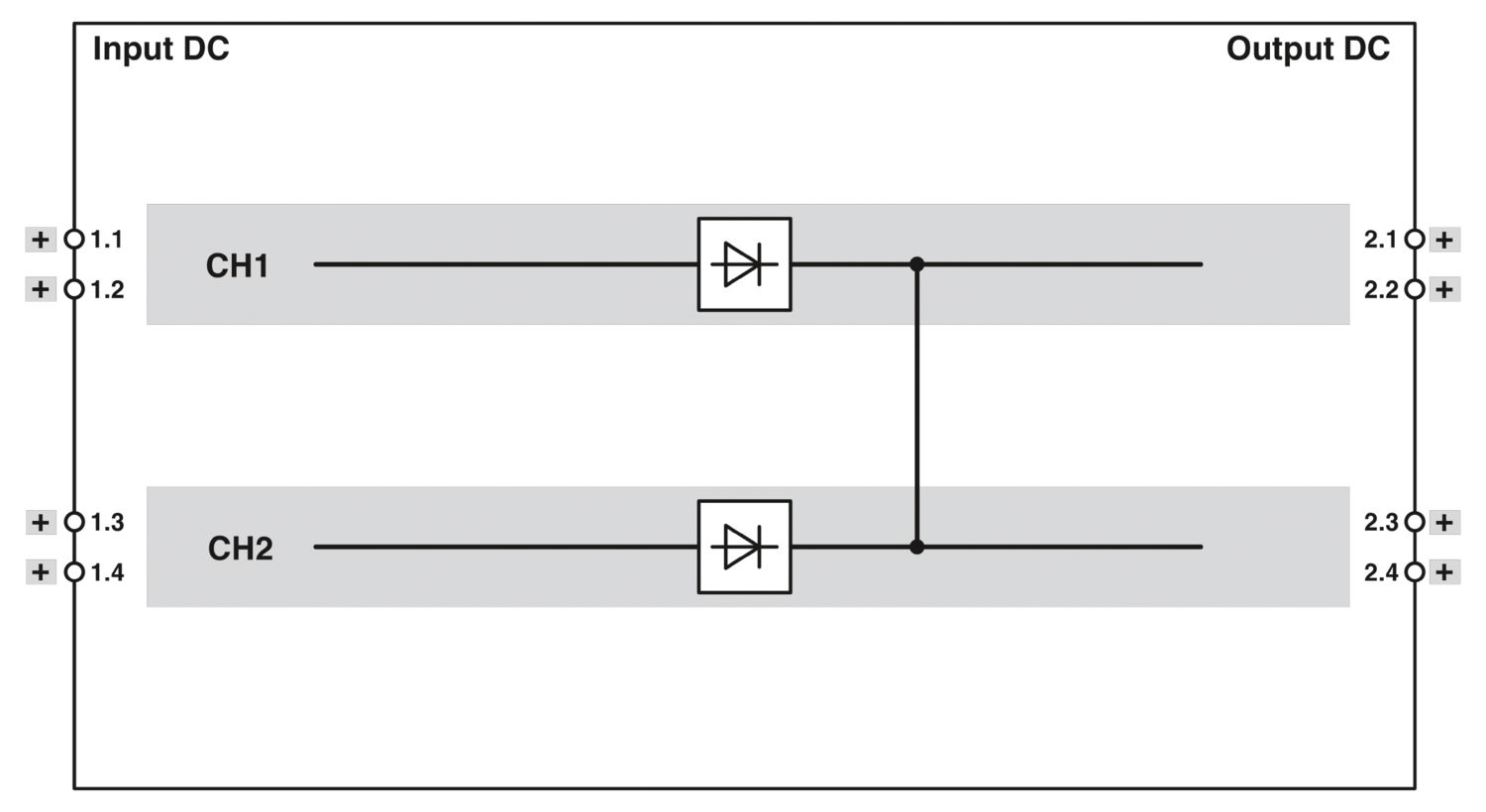

Een veilig redundant systeem resulteert uit een parallelle schakeling van twee niet-gekoppelde voedingen. Om de beschikbaarheid van de installatie verder te verhogen, biedt STEP DIODE de oplossing: ontkoppeling met diode.
STEP3-DIODE/5-24DC/2X5/1X10/PT
-
Redundantiemodule
1283937
Redundantiemodule STEP DIODE, Railmontage, 5 V DC ... 24 V DC, 1x 10 A, 2x 5 A
Productdetails
| nominaal ingangsspanningsbereik | 5 V DC ... 24 V DC |
| Ingangsspanningsbereik | 4,5 V DC ... 30 V DC |
| Spanningstype voedingsspanning | DC |
| Nominale ingangsstroom (IN) | 1x 10 A |
| 2x 5 A | |
| polariteitsbeveiliging | < ja60 V DC |
| spanningsval ingang/uitgang | typ. 0,5 V (IOUT = 5 A) |
| transiëntenoverspanningsbeveiliging | transildiode |
| nominale uitgangsspanning | 24 V DC |
| instelbereik van de uitgangsspanning (Uset) | 5 V DC ... 24 V DC |
| nominale uitgangsstroom (IN) | 2x 5 A |
| 1x 10 A | |
| Derating | 50 °C ... 70 °C (2 % / K) |
| Aderaansluiting | |
| aansluitmethode | Push-in-aansluiting |
| massief | 0,2 mm² ... 2,5 mm² |
| flexibel | 0,2 mm² ... 2,5 mm² |
| flexibel met adereindhuls met en zonder kunststofhuls | 0,5 mm² ... 1,5 mm² |
| 1 mm² (aanbevolen) | |
| flexibel met adereindhuls met kunststofhuls | 0,2 mm² ... 1 mm² |
| 1 mm² (aanbevolen) | |
| AWG | 24 ... 14 (Cu) |
| Striplengte | 10 mm (Star/flexibel/adereindhuls zonder kunststofhuls) |
| 13 mm (Adereindhulzen met kunststofhuls) | |
| Aderaansluiting | |
| aansluitmethode | Push-in-aansluiting |
| massief | 0,2 mm² ... 2,5 mm² |
| flexibel | 0,2 mm² ... 2,5 mm² |
| flexibel met adereindhuls met en zonder kunststofhuls | 0,5 mm² ... 1,5 mm² |
| 1 mm² (aanbevolen) | |
| flexibel met adereindhuls met kunststofhuls | 0,2 mm² ... 1 mm² |
| 1 mm² (aanbevolen) | |
| AWG | 24 ... 14 (Cu) |
| Striplengte | 10 mm (Star/flexibel/adereindhuls zonder kunststofhuls) |
| 13 mm (Adereindhulzen met kunststofhuls) | |

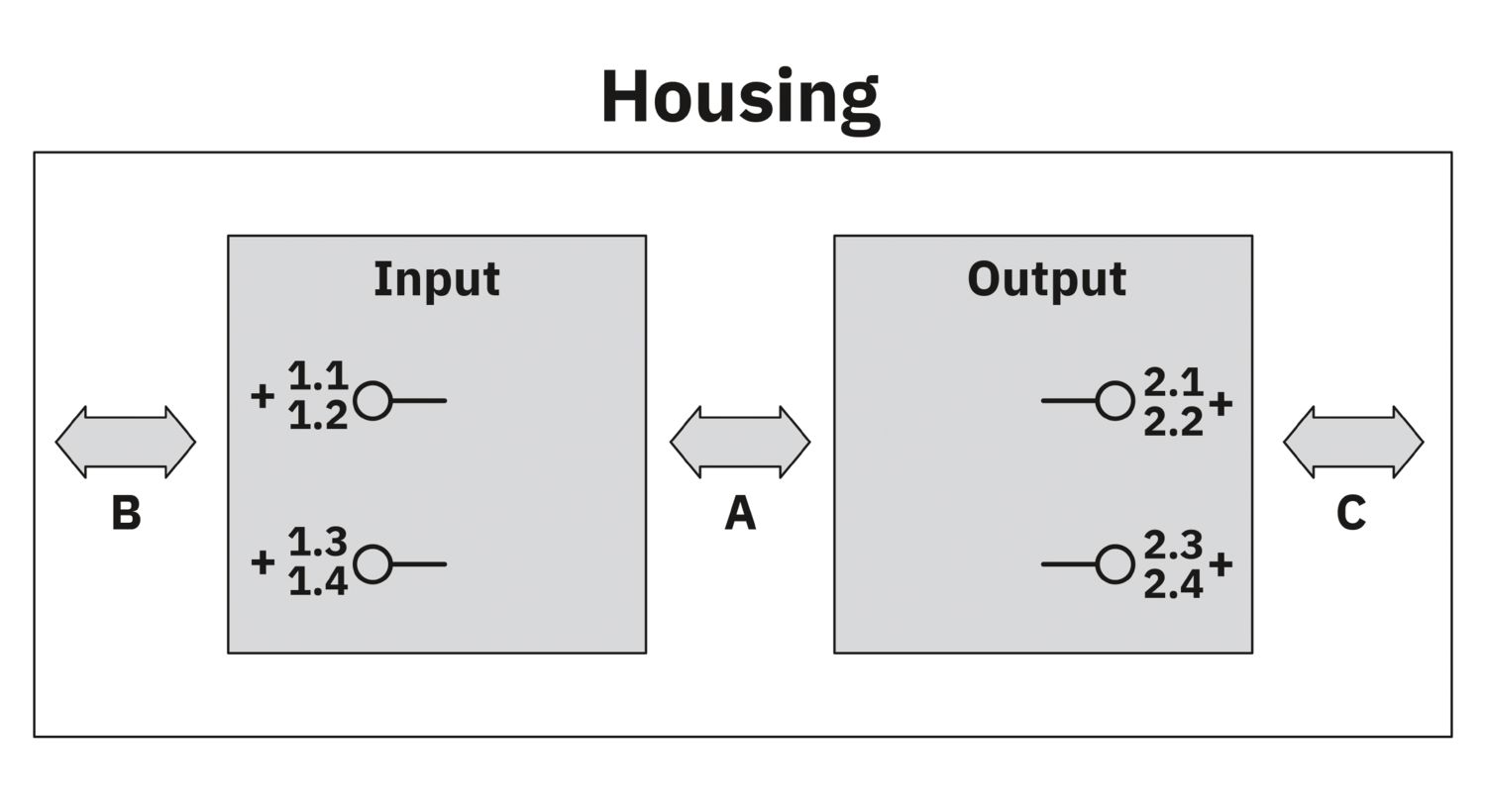

| isolatiespanning ingang/uitgang | 550 V AC |
| isolatiespanning ingang, uitgang/behuizing | 550 V AC |
| Producttype | Redundantiemodule |
| Productfamilie | STEP DIODE |
| MTBF (IEC 61709, SN 29500) | > 29675000 h (25 °C) |
| > 18693000 h (40 °C) | |
| > 13996000 h (50 °C) | |
| led | ja |
| Isolatie-eigenschappen | |
| Beveiligingsklasse | III |
| vervuilingsgraad | 2 |
| Artikelafmetingen | |
| Breedte | 18 mm |
| Hoogte | 90 mm |
| diepte | 61 mm |
| 55 mm (diepte apparaat (railmontage)) | |
| Maatschets |
|
| Deeleenheid | 1 TE (DIN 43880) |
| Inbouwmaat | |
| Inbouwafstand rechts/links | 0 mm / 0 mm |
| Inbouwafstand boven/onder | 30 mm / 30 mm |
| montagetechniek | Railmontage |
| Montage-instructie | samenbouw: horizontaal 0 mm, verticaal 30 mm |
| inbouwpositie | horizontale montagerail NS 35, EN 60715 |
| brandbaarheidsklasse volgens UL 94 (behuizing / klemmen) | V0 |
| Behuizingsmateriaal | Metaal |
| materiaal behuizing | PC |
| materiaal montagevoet | Polyamid |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -10 °C ... 70 °C (Derating: > 50 °C; 2 %/K) |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 85 °C |
| inzethoogte | ≤ 5000 m (> 2000 m, Derating: 10 %/1000 m) |
| max. toel. luchtvochtigheid (bedrijf) | ≤ 95 % (bij 25 °C, geen condens) |
| Droge warmte (IEC 60068-2-2) | 70 °C (16 h) |
| Vochtigheid warmte Cyclisch (IEC 60068-2-30) | 55 °C (95 %, 2 x 23 h) |
| Koude (IEC 60068-2-1) | -25 °C (16 h) |
| schok (bedrijf) | 18 ms, 30g, per ruimterichting (IEC 60068-2-27) |
| trillingen (bedrijf) | < 15 Hz, amplitude ±2,5 mm (IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Elektrische veiligheid | |
| normcode | Elektrische veiligheid |
| normen/bepalingen | IEC 61010-1 (SELV) |
| Veiligheidslaagspanning met veilige scheiding | |
| normcode | Veiligheidslaagspanning met veilige scheiding |
| normen/bepalingen | IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| Scheepsbouw | |
| Codering | DNV |
| UL | |
| Codering | UL/C-UL Listed UL 61010-1 |
| UL | |
| Codering | UL/C-UL Listed UL 61010-2-201 |
| UL | |
| Codering | UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location) |
| Opmerking | T4 (-10 °C ... +70 °C, > 50 °C, derating: 2 %/K) |
| elektromagnetische compatibiliteit | conformiteit met EMC-richtlijn 2014/30/EU |
| Laagspanningsrichtlijn | conform de NSR-richtlijn 2014/35/EU |
| stoorimmuniteit | EN 61000-6-2:2019 |
| Snelle transiënten (Burst) | |
| normen / bepalingen | EN 61000-4-4 |
| Snelle transiënten (Burst) | |
| ingang | 4 kV (Testniveau 4 - asymmetrisch) |
| uitgang | 2 kV (Testniveau 3 - asymmetrisch) |
| Opmerking | criterium B |
| Stootspanningsbelasting (surge) | |
| normen / bepalingen | EN 61000-4-5 |
| Stootspanningsbelasting (surge) | |
| ingang | 0,5 kV (Testniveau 2 - symmetrisch) |
| 1 kV (Testniveau 2 - symmetrisch) | |
| uitgang | 0,5 kV (Testniveau 2 - symmetrisch) |
| 1 kV (Testniveau 2 - asymmetrisch) | |
| Opmerking | criterium B |
| Adergebonden beïnvloeding | |
| Ingang/uitgang/signaal | asymmetrisch |
| frequentiebereik | 150 kHz ... 80 MHz |
| Opmerking | criterium A |
| Spanning | 10 V (Testniveau 3) |
| Criteria | |
| criterium A | Normale werking binnen de vastgelegde grenzen. |
| criterium B | Tijdelijk gevaar voor de werking, die het apparaat zelf weer corrigeert. |
EAC
Toelatings-ID: RU S-DE.BL08.W.00764cULus Listed
Toelatings-ID: FILE E 123528DNV
Toelatings-ID: TAA000011FcULus Listed
Toelatings-ID: FILE E 199827Uw voordelen
Flexibele montage door eenvoudige bevestiging op montagerail
Robuust design
Volledige redundantie tot aan de verbruiker
