Het product is de opvolger van FL-PP-RJ45/RJ45, artikelnr. 2901646. Met Ethernet-patchpanels is een eenvoudige en snelle aansluiting tussen de veld- en schakelkastbekabeling te realiseren. De passieve aansluitingen zijn een comfortabel alternatief voor de confectionering ter plaatse met RJ45-connectoren.
PP-RJ-RJ-F
-
Patchpanel
2703020
Patchpanel, twee RJ45-busconnectoren, CAT5e, 10/100/1000 Mbit/s, montagerailadapter, IP20, schermstroombewaking, overspanningsbeveiliging
Productdetails
Opmerking met betrekking tot de toepassing | |
Opmerking met betrekking tot de toepassing | Uitsluitend voor industrieel gebruik |
Gebruiksbeperking | |
CCCex - aanwijzing | Het gebruik in explosiegevaarlijke omgevingen is in China niet toegestaan. |
Producttype | Patchpanel |
IEC-testklasse | C2 |
MTTF | 3281 jaren (SN 29500-standaard, temperatuur 25 °C, arbeidscyclus 21% ) |
1245 jaren (SN 29500-standaard, temperatuur 40 °C, arbeidscyclus 34,25% ) | |
472 jaren (SN 29500-standaard, temperatuur 40 °C, arbeidscyclus 100% ) | |
Isolatie-eigenschappen | |
Overspanningscategorie | II |
Vervuilingsgraad | 2 |
galvanische scheiding | FE // Ethernet |
Maximale vermogensdissipatie tijdens nominaal bedrijf | 0 W |
Nominale isolatiespanning | 85 V DC |
Voeding | |
voedingsspanningsbereik | 36 V DC ... 52 V DC ±10 % (via PoE (voor schermstroombewaking)) |
42 V DC ... 57 V DC (volgens UL) | |
Functie | |
Benaming | Schermstroombewaking |
inschakelniveau | ≥ 30 mA |
lokale diagnose | led geel |
nauwkeurigheid | ± 5 % |
reactietijd | 3 s |
stroom | ≤ 1,5 A |
opgenomen vermogen | 270 mW (Schermstroombewaking) |
impedantie | ≤ 1 Ω |
Spanning | ≤ 10 V |
Data: Ethernet-interface, 10/100/1000Base-T(X) volgens IEEE 802.3 | |
seriële overdrachtssnelheid | 10/100/1000 Mbit/s |
frequentiebereik | 125 MHz |
Aansluitmethode | RJ45-Bus |
Opmerking met betrekking tot de aansluiting | CAT5e |
Pinbezetting | 1:1 |
overdrachtslengte | 100 m (incl. patchkabels) |
overdrachtsmedium | Koper |
uitgangsvermogen maximaal | 60 W |
maximale uitgangsstroom | 725 mA (PoE) |
stroomgeleidbaarheid | ≤ 1,5 A (≤ 60 W (PoE+)) |
Data: Ethernet-interface, 10/100/1000Base-T(X) volgens IEEE 802.3 | |
Aansluitmethode | RJ45-Bus |
optische weergave | led geel |

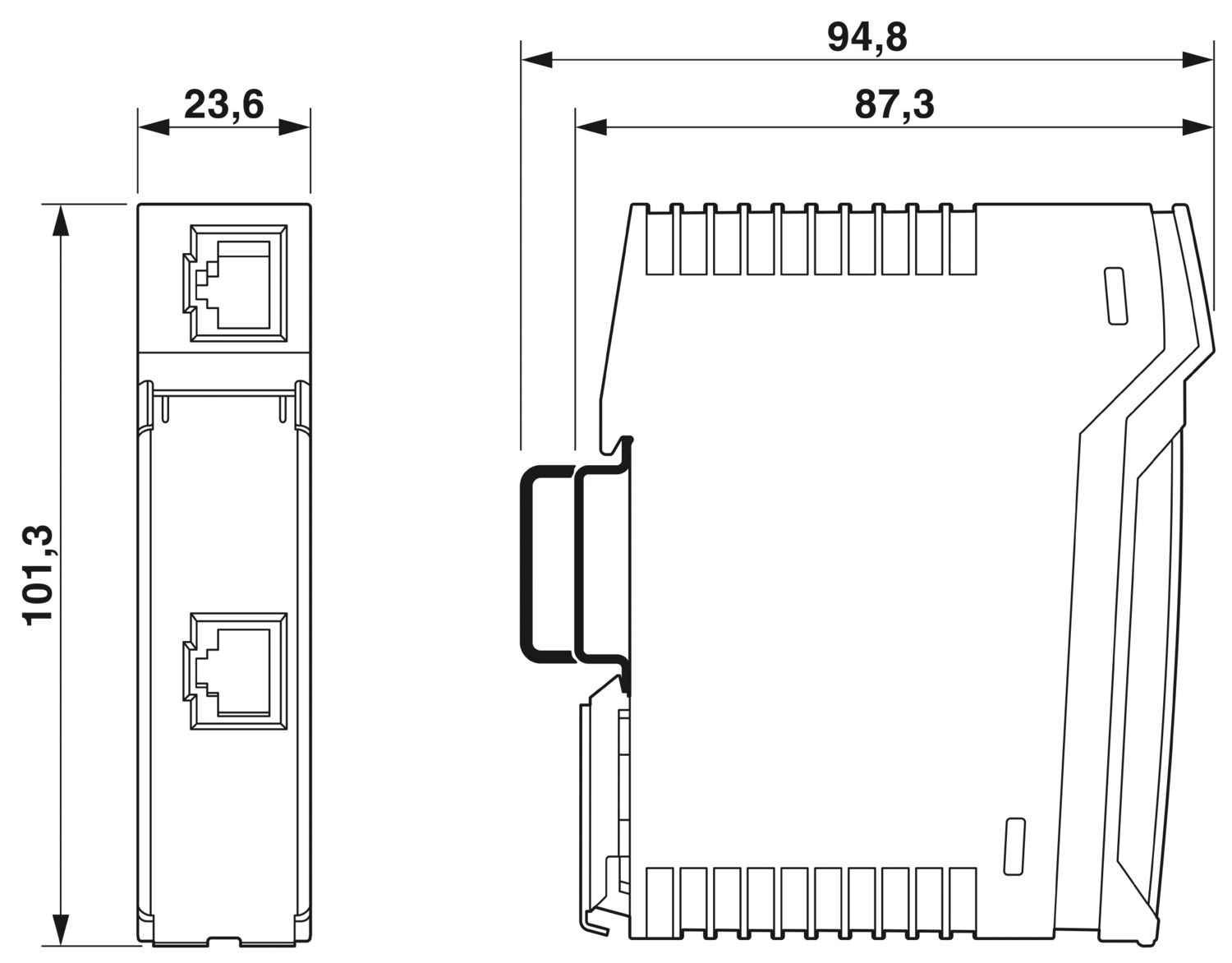

Maatschets |
|
Breedte | 23,8 mm |
Hoogte | 101,3 mm |
diepte | 86 mm |
Kleur (Behuizing) | lichtgrijs (RAL 7035) |
materiaal (Behuizing) | Kunststof |
Brandbaarheidsklasse volgens UL 94 | V0 |
Trilbestendig volgens EN 60068-2-6/IEC 60068-2-6 | : 10 Hz ... 57 Hz, amplitude ± 3,5 mm, 57 Hz ... 150 Hz, 5g |
Schokbestendig volgens EN 60068-2-27/IEC 60068-2-27 | : 30g voor 11 ms, drie schokken in elke richting |
Continue schoktest volgens EN 60068-2-27/IEC 60068-2-27 | : 10g voor 16 ms, 1000 schokken in elke richting |
Omgevingsomstandigheden | |
beschermklasse | IP20 (fabrikantverklaring) |
omgevingstemperatuur (bedrijf) | -40 °C ... 75 °C |
Omgevingstemperatuur (opslag/transport) | -40 °C ... 85 °C |
hoogtepositie | ≤ 5000 m (Beperking, zie de fabrikantverklaring voor gebruik op hoogte) |
≤ 2000 m (Beperking voor ATEX-toepassingen) | |
Toelaatbare luchtvochtigheid (bedrijf) | 10 % ... 95 % (geen condens) |
CE | |
Certificaat | CE-conform |
ATEX | |
Codering | II 3 G Ex ec nC IIC T4 Gc |
Certificaat | PxCIF18ATEX2703020X |
Opmerking | Neem de bijzondere installatieaanwijzingen in de documentatie in acht! |
UL, VS / Canada | |
Codering | Class I, Zone 2, AEx nA IIC T4, Ex nA IIC Gc X T4 |
Class I, Div. 2, Groups A, B, C, D | |
UL, VS | |
Certificaat | UL 60079-0 Ed. 6 / UL 60079-15 Ed. 4 |
UL, Canada | |
Certificaat | CSA 22.2 No. 60079-0 Ed. 3 / CSA 22.2 No. 60079-15:16 |
Schadelijke-gassentest | |
Codering | ISA-S71.04-1985 G3 Harsh Group A |
Scheepsbouw | |
Codering | DNV GL |
Scheepsbouwgegevens | |
Temperature | D |
Humidity | B |
Trillingen | B |
EMC | B |
elektromagnetische compatibiliteit | conformiteit met EMC-richtlijn 2014/30/EU |
FCC Part 15B Class A | |
CISPR 22 | |
Ontlading statische elektriciteit | |
normen / bepalingen | EN 61000-4-2 |
Ontlading statische elektriciteit | |
Contactontlading | ± 6 kV (Testniveau 3) |
luchtontlading | ± 8 kV (Testniveau 3) |
Indirecte ontlading | ± 6 kV |
Opmerking | criterium B |
Elektromagnetisch HF-veld | |
normen / bepalingen | EN 61000-4-3 |
Elektromagnetisch HF-veld | |
frequentiebereik | 80 MHz ... 3 GHz (Testniveau 3) |
veldsterkte | 10 V/m |
Opmerking | criterium A |
Snelle transiënten (Burst) | |
normen / bepalingen | EN 61000-4-4 |
Snelle transiënten (Burst) | |
Ingang | ± 2,2 kV (1 minuut) |
signaal | ± 2,2 kV (1 minuut) |
Opmerking | criterium B |
stootstroombelasting (surge) | |
normen / bepalingen | EN 61000-4-5 |
stootstroombelasting (surge) | |
Ingang | ± 0,5 kV |
signaal | ± 1 kV (Datakabel, asymmetrisch) |
Adergebonden beïnvloeding | |
normen / bepalingen | EN 61000-4-6 |
Adergebonden beïnvloeding | |
frequentiebereik | 0,15 MHz ... 80 MHz |
Opmerking | criterium A |
spanning | 10 V |
Stooremissie | |
normen / bepalingen | EN 61000-6-4 |
Opmerking | Klasse A, toepassingsgebied industrie |
Stooremissie | |
normen / bepalingen | EN 61000-6-3 |
Opmerking | Klasse B, toepassingsgebied woningen en kleine bedrijven |
Criteria | |
criterium A | Normale werking binnen de vastgelegde grenzen. |
criterium B | Tijdelijk gevaar voor de werking, die het apparaat zelf weer corrigeert. |
normen / bepalingen | DIN EN 61643-21 |
montagetechniek | railmontage, vast |
Montage-instructie | Het product kan op alle 35-mm-montagerails conform EN/IEC 60715 worden bevestigd. |
Artikelnummer | 2703020 |
Verpakkingseenheid | 1 Stuks |
Minimale bestelhoeveelheid | 1 Stuks |
Verkoopcode | DNC334 |
Productcode | DNC334 |
Cataloguspagina | Pagina 360 (C-6-2019) |
GTIN | 4055626463308 |
Gewicht per stuk (inclusief verpakking) | 139,1 g |
Gewicht per stuk (exclusief verpakking) | 24,2 g |
Douanetariefnummer | 85366990 |
Land van herkomst | DE |
ECLASS
ECLASS-13.0 | 19170112 |
ETIM
ETIM 9.0 | EC001128 |
UNSPSC
UNSPSC 21.0 | 43223300 |
EU RoHS | |
Voldoet aan de eisen van de RoHS-richtlijn | Ja |
uitzonderingsregelingen voor zover bekend | 7(a), 7(c)-I |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
|
EU REACH SVHC | |
Aanduiding van REACH-kandidaatstof (CAS-nr.) | Lead (CAS-nr.: 7439-92-1) |
SCIP | 6d0f614e-b9fe-4363-b1b6-eddd8c6931ba |
Compatibele producten
-
PP-RJ-RJ - Patchpanel 2703015
-
PP-RJ-SC - Patchpanel 2703016
-
PP-RJ-SCC - Patchpanel 2703018
-
PP-RJ-IDC - Patchpanel 2703019
-
FL CRIMPTOOL - Confectioneringsgereedschap 2744869
-
FL ISOLATOR 100-RJ/RJ - Netwerkscheidingsmoduul 2313931
-
FL ISOLATOR 1000-RJ/RJ - Netwerkscheidingsmoduul 2313915
-
FL ISOLATOR 100-M12 - Netwerkscheidingsmoduul 2902985
-
NBC-R4AC-R4AC-IE8A/.../... - Patchkabels 1411854
-
NBC-R4AC/10G-R4AC/10G-94F/2,0 - Patchkabels 1408360
-
NBC-R4AC/10G-R4AC/10G-94F/3,0 - Patchkabels 1408365
-
NBC-R4ACS/1,0-93B/R4ACS - Patchkabels 1112817
-
NBC-R4ACS/2,0-93B/R4ACS - Patchkabels 1112820
-
FL CAT5 PATCH 0,3 - Patchkabels 2832250
-
FL CAT5 PATCH 0,5 - Patchkabels 2832263
-
FL CAT5 PATCH 1,0 - Patchkabels 2832276
-
FL CAT5 PATCH 1,5 - Patchkabels 2832221
-
FL CAT5 PATCH 2,0 - Patchkabels 2832289
-
FL CAT5 PATCH 3,0 - Patchkabels 2832292
-
VS-08-RJ45-10G/Q - RJ45-connectoren 1419001
-
VS-PN-RJ45-5-Q/IP20 - RJ45-connectoren 1658435
-
VS-CABLE-STRIP-VARIO - Stripgereedschap 1657407
-
VS-08-RJ45-5-Q/IP20 - RJ45-connectoren 1656725
-
VS-08-RJ45-5-Q/IP20 BK - RJ45-connectoren 1658008
-
SZF 0-0,4X2,5 - Schroevendraaier 1204504
-
MICROFOX-SP - Zijkniptang 1212488
-
VS-OE-OE-94F/... - Datakabel 1417359
-
FL-PP-RJ45-SC - Patchpanel 2901643
-
FL-PP-RJ45-LSA - Patchpanel 2901645
-
FL-PP-RJ45/RJ45 - Patchpanel 2901646
-
FL DIN RA - Montagerailadapter 2891053
Uw voordelen
10/100/1000 Mbit/s
Uitgebreid temperatuurbereik van -40 °C ... +75 °C
Geïntegreerde overspanningsbeveiliging voor een hoge beschikbaarheid van de installatie
Schermstroombewaking met optische weergave
Toelating voor scheepsbouw volgens DNV GL
Geschikt voor PoE volgens IEEE 802.3bt, type 4
