Door de toepassing van repeaters kunnen de prestaties en beschikbaarheid van bussystemen aanzienlijk worden verhoogd. De bussegmentering met repeaters maakt naast de galvanische scheiding een veel grotere toelaatbare netwerkomvang en een uitbreiding van het aantal deelnemers mogelijk.
PSI-REP-RS485W2
-
Repeater
2313096
Modulaire repeater voor potentiaalscheiding en vergroting van het bereik voor RS-485-2-draads bussystemen tot 500 kbit/s, 4-weg-scheiding, op rail te monteren, voeding: 24 V DC
Productdetails
| Opmerking met betrekking tot de toepassing | |
| Opmerking met betrekking tot de toepassing | Uitsluitend voor industrieel gebruik |
| Gebruiksbeperking | |
| EMC-opmerking | EMC: klasse A-product, zie fabrikantverklaring in het downloadbereik |
| Gebruiksbeperking | |
| CCCex - aanwijzing | Het gebruik in explosiegevaarlijke omgevingen is in China niet toegestaan. |
| Producttype | interfaceconverter |
| MTTF | 1439 jaren (SN 29500-standaard, temperatuur 25 °C, arbeidscyclus 21% ) |
| 717 jaren (SN 29500-standaard, temperatuur 40 °C, arbeidscyclus 34,25% ) | |
| 305 jaren (SN 29500-standaard, temperatuur 40 °C, arbeidscyclus 100% ) | |
| MTBF | 1247 jaren (Telcordia-standaard, temperatuur: 25 °C, arbeidscyclus: 21 % (5 dagen per week, 8 uur per dag)) |
| 261 jaren (Telcordia-standaard, temperatuur: 40 °C, arbeidscyclus: 34,25 % (5 dagen per week, 12 uur per dag)) |

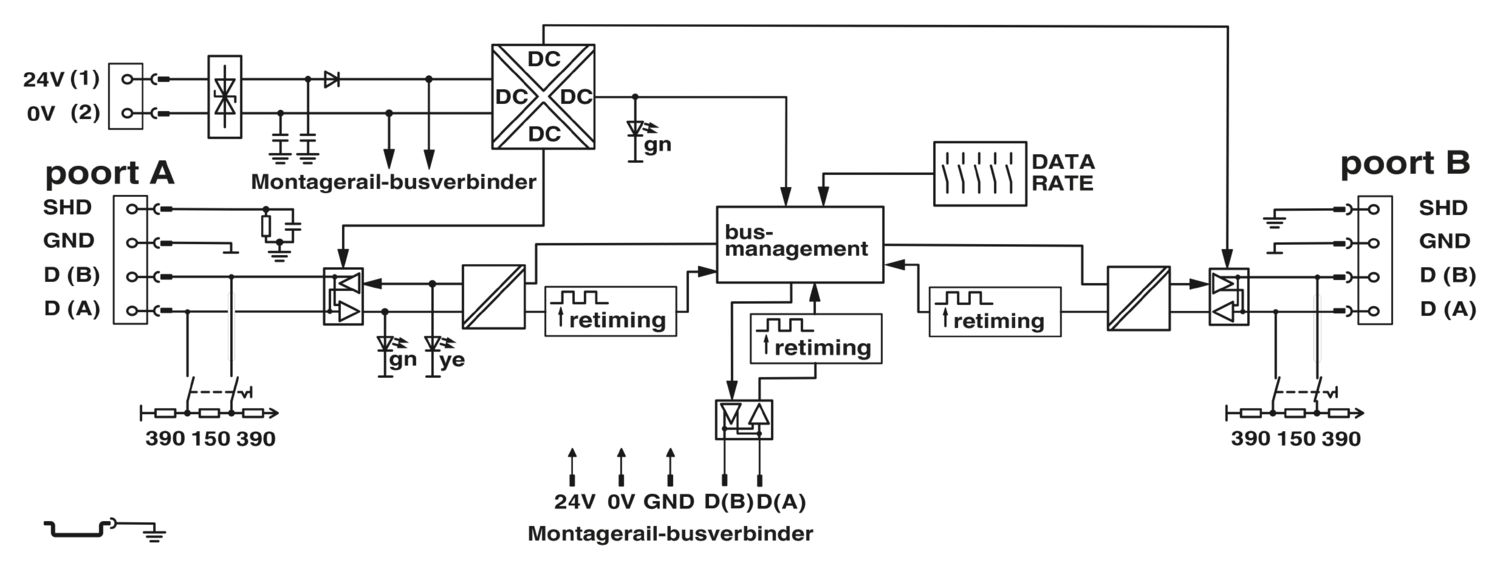

| galvanische scheiding | VCC // TBUS // RS-485 (A) // RS-485 (B) |
| Maximale vermogensdissipatie tijdens nominaal bedrijf | 1,8 W |
| Testspanning data-interface/voeding | 1,5 kVeff (50 Hz, 1 min.) |
| Testspanning data-interfaces | 1,5 kV |
| Voeding | |
| voedingsspanningsbereik | 18 V DC ... 30 V DC (via steekbare COMBICON-schroefaansluiting) |
| nominale voedingsspanning | 24 V DC (volgens UL) |
| stroomopname typ. | 75 mA (24 V DC ) |
| stroomopname maximaal | ≤ 2 A (Bij gebruik in een verzamelstation, via een montagerail-busconnector) |
| Voeding | |
| Striplengte | 7,00 mm |
| Aanhaalmoment | 0,6 Nm ... 0,8 Nm |
| bitvervorming, ingang | max. ± 35 % |
| Bitvervorming, uitgang | < 6,25 % |
| bitvertraging | < 1 Bit |
| signaal | Modbus |
| overdrachtskanalen | 2 (1/1), TD, RD, halfduplex |
| Data: RS-485-interface, volgens EIA/TIA-485, DIN 66259-4/RS-485-2-draads | |
| overdrachtssnelheid | 4,8/9,6/19,2/38,4/57,6/75/93,75/115,2/136/187,5/375/500 kBit/s (handmatig instelbaar) |
| Aansluitmethode | steekbare schroefaansluiting |
| overdrachtslengte | ≤ 1200 m (afhankelijk van de overdrachtssnelheid, het bussysteem en het kabeltype) |
| afsluitweerstand | 390 Ω (inschakelbaar bij poort A en B) |
| 150 Ω | |
| 390 Ω | |
| Eendraads/aansluitpunt stijf | 0,2 mm² ... 2,5 mm² |
| Eendraads/aansluitpunt flexibel | 0,2 mm² ... 2,5 mm² |
| Max. soepele aderdoorsnede in AWG | 12 |
| min. soepele aderdoorsnede AWG | 24 |
| Eendraads/aansluitpunt massief AWG max. | 12 |
| min. 1-draads/klemplaats massief AWG | 24 |
| overdrachtsmedium | 2-draads Twisted-Pair, afgeschermd |
| dataformaat/codering | UART (11/10 bit omschakelbaar, NRZ) |
| datarichtingomschakeling | zelfsturend, min. stationsreactietijd 2 bit |
| Maatschets |
|
| Breedte | 35 mm |
| Hoogte | 99 mm |
| diepte | 105 mm |
| Kleur (Behuizing) | grijs (RAL 7042) |
| materiaal (Behuizing) | PA 6.6-FR |
| Vrije val volgens IEC 60068-2-32 | : 1 m |
| Trilbestendig volgens EN 60068-2-6/IEC 60068-2-6 | : 5g, 10 ... 150 Hz, 2,5 h, in XYZ...richting |
| Schokbestendig volgens EN 60068-2-27/IEC 60068-2-27 | : 15 g, gedurende 11 ms, halfsinus-schokimpuls |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -20 °C ... 60 °C |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 85 °C |
| hoogtepositie | ≤ 5000 m (Beperking, zie de fabrikantverklaring voor gebruik op hoogte) |
| ≤ 2000 m (Ex-omgeving) | |
| Toelaatbare luchtvochtigheid (bedrijf) | 10 % ... 95 % (geen condens) |
| CE | |
| Certificaat | CE-conform |
| ATEX | |
| Codering | II 3 G Ex ec IIC T5 Gc |
| Certificaat | UL 21 ATEX 2550X |
| Opmerking | Neem de bijzondere installatieaanwijzingen in de documentatie in acht! |
| IECEx | |
| Codering | Ex ec IIC T5 Gc |
| Certificaat | IECEx ULD 21.0013X |
| UL, VS / Canada | |
| Codering | Class I, Zone 2, AEx ec IIC T5 Gc |
| Ex ec IIC T5 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Schadelijke-gassentest | |
| Codering | ISA-S71.04-1985 G3 Harsh Group A |
| elektromagnetische compatibiliteit | conformiteit met EMC-richtlijn 2014/30/EU |
| stoorimmuniteit | EN 61000-4-2 |
| Stooremissie | |
| normen/bepalingen | EN 55011 |
| Ontlading statische elektriciteit | |
| normen / bepalingen | EN 61000-4-2 |
| Ontlading statische elektriciteit | |
| Contactontlading | ± 6 kV |
| luchtontlading | ± 8 kV |
| Opmerking | criterium B |
| Elektromagnetisch HF-veld | |
| normen / bepalingen | EN 61000-4-3 |
| Elektromagnetisch HF-veld | |
| frequentiebereik | 80 MHz ... 3 GHz |
| veldsterkte | 10 V/m |
| Opmerking | criterium A |
| Snelle transiënten (Burst) | |
| normen / bepalingen | EN 61000-4-4 |
| Snelle transiënten (Burst) | |
| Ingang | ± 2 kV |
| signaal | ± 2 kV |
| Opmerking | criterium B |
| stootstroombelasting (surge) | |
| normen / bepalingen | EN 61000-4-5 |
| stootstroombelasting (surge) | |
| Ingang | ± 0,5 kV |
| signaal | ± 1 kV |
| Opmerking | criterium B |
| Adergebonden beïnvloeding | |
| normen / bepalingen | EN 61000-4-6 |
| Adergebonden beïnvloeding | |
| Opmerking | criterium A |
| spanning | 10 V |
| Stooremissie | |
| normen / bepalingen | EN 55011 |
| Opmerking | Klasse A, toepassingsgebied industrie |
| Criteria | |
| criterium A | Normale werking binnen de vastgelegde grenzen. |
| criterium B | Tijdelijk gevaar voor de werking, die het apparaat zelf weer corrigeert. |
| vrij van stoffen die de laklaag kunnen aantasten | VDMA 24364:2018-05 |
| normen / bepalingen | EN 62368 |
| montagetechniek | Railmontage |
cULus Recognized
Toelatings-ID: E238705cUL Listed
Toelatings-ID: E199827UL Listed
Toelatings-ID: E199827
Uw voordelen
Overdrachtssnelheden tot 500 kbit/s, instelbaar via DIP-switch
Hoogwaardige 4-weg-scheiding tussen alle interfaces
Bit-oversampling voor de veilige herkenning van sporadische storingen
Bit-retiming voor een willekeurige cascadering van de modulen
Geïntegreerde, inschakelbare afsluitweerstanden
Via montagerail-busverbinder modulair combineerbaar met de PSI-MOS-glasvezelconverters
Toegelaten voor toepassing in zone 2
