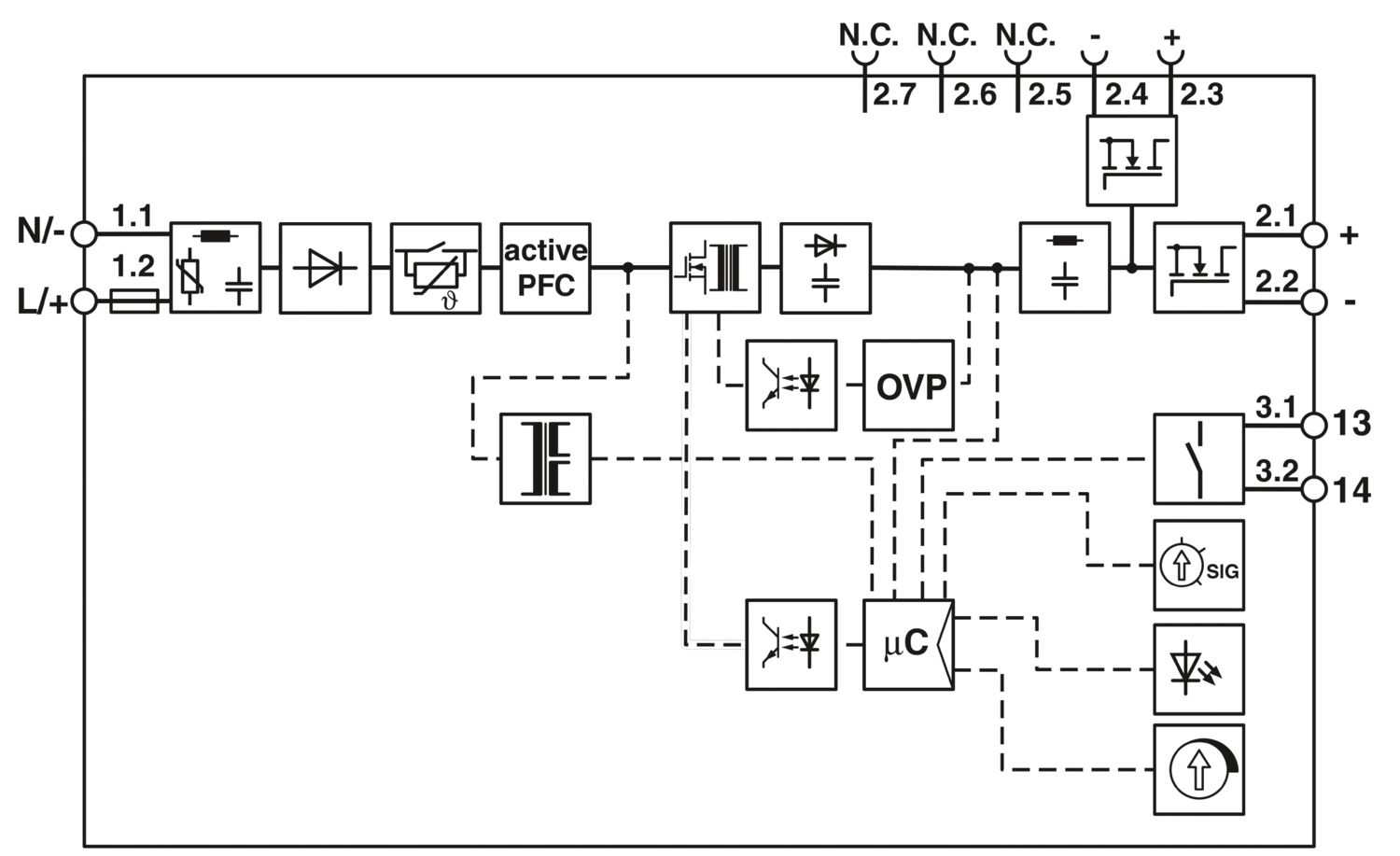

QUINT4-SYS-PS/1AC/24DC/2.5/SC - Voeding - 2904614

Ingangsgegevens

AC-bedrijf
nominaal ingangsspanningsbereik	100 V AC ... 240 V AC
Ingangsspanningsbereik	100 V AC ... 240 V AC -15 % ... +10 %
spanningsvastheid max.	300 V AC 30 s
netspanning van het land typisch	120 V AC
netspanning van het land typisch		230 V AC
Spanningstype voedingsspanning	AC/DC
inschakelstootstroom	typ. 10 A (bij 25 °C)
Inschakelstroomstoot integraal (I²t)	typ. 0,1 A²s
Begrenzing inschakelstroomstoot	10 A
frequentiebereik (f_N)	50 Hz ... 60 Hz ±10 %
frequentiebereik (f_N)		16,7 Hz (volgens EN 50163)
Netuitval-overbruggingstijd	typ. 31 ms (120 V AC)
Netuitval-overbruggingstijd		typ. 31 ms (230 V AC)

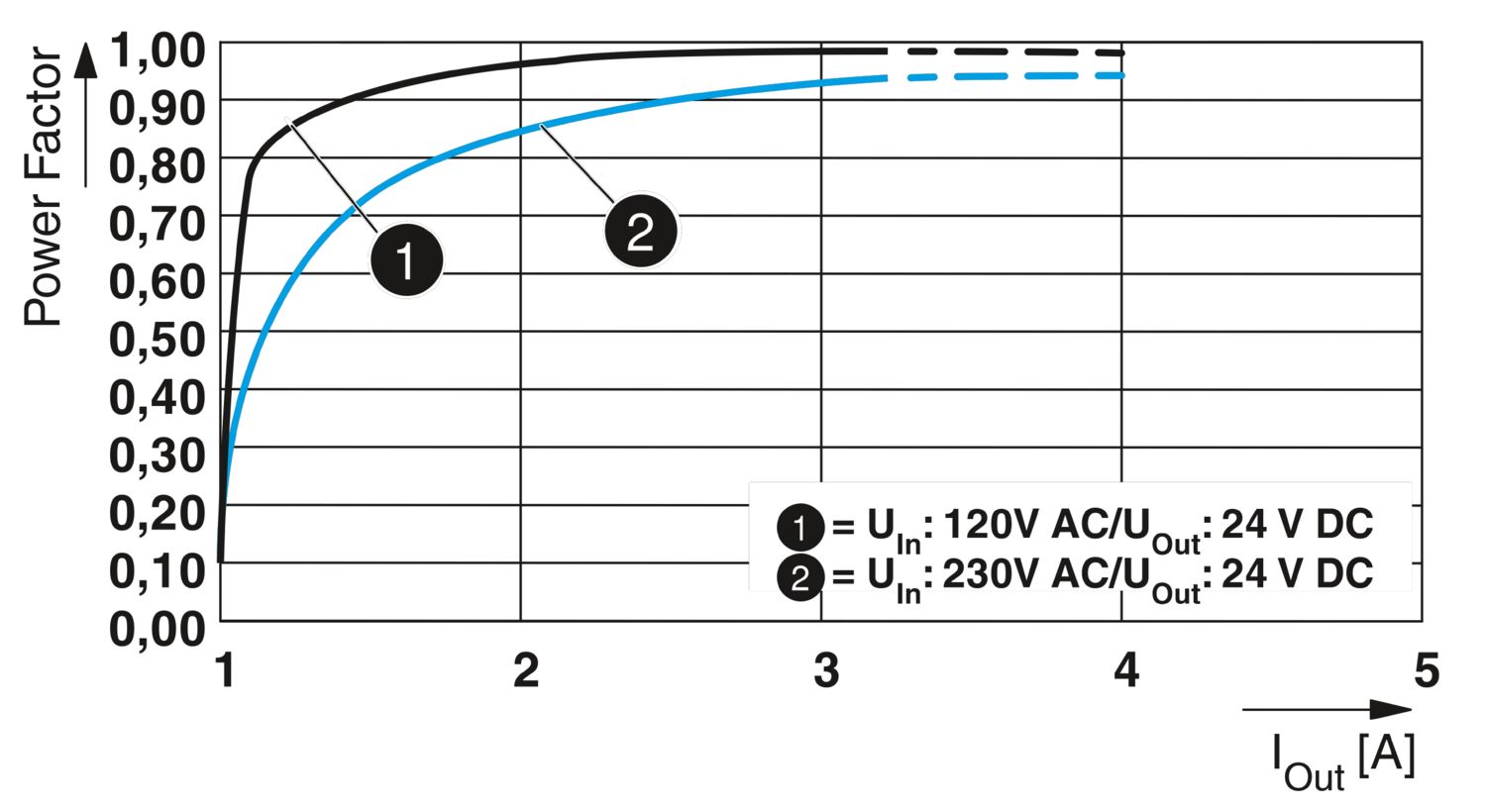

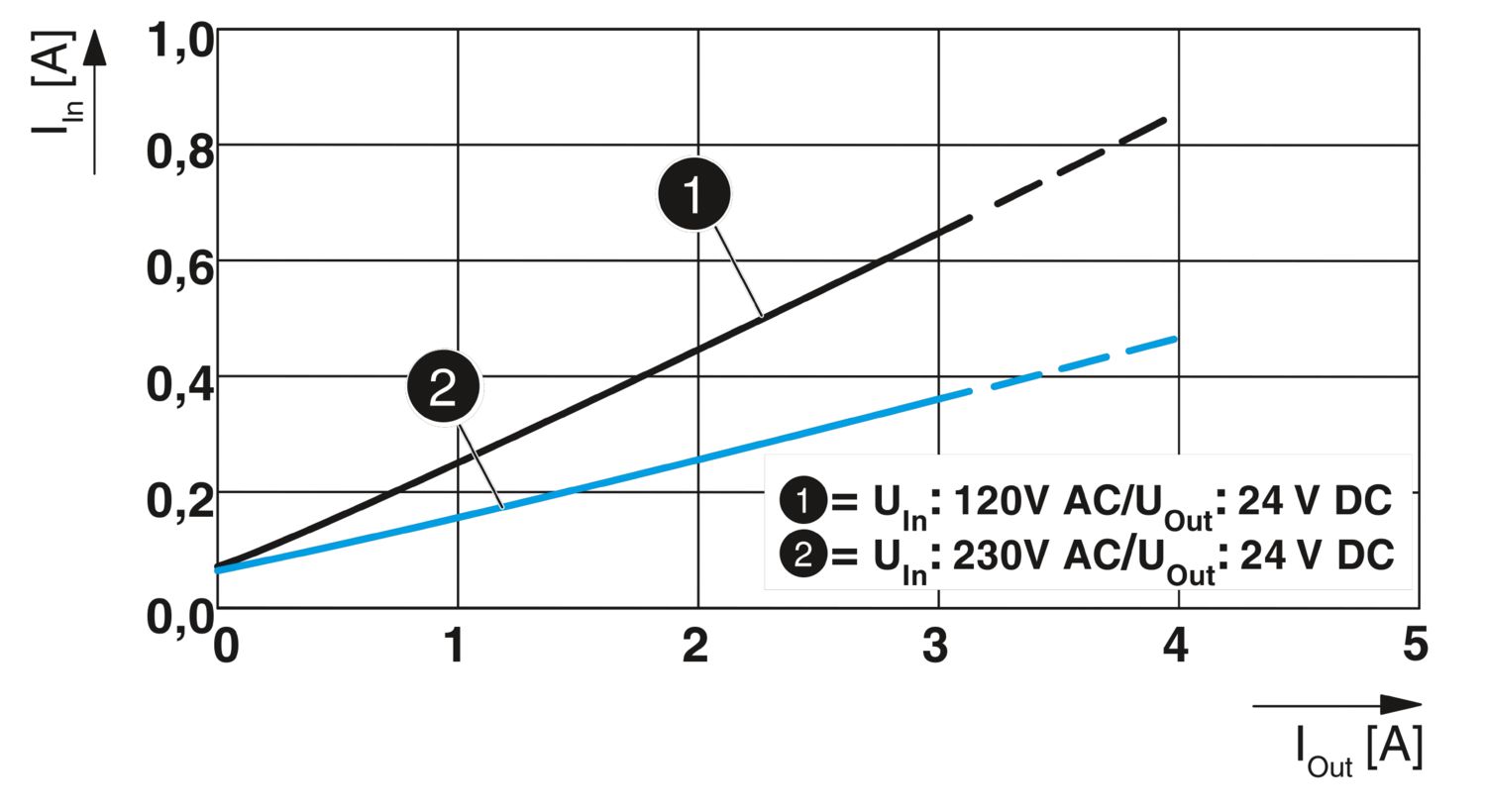

stroomopname	0,85 A (100 V AC)
		0,7 A (120 V AC)
		0,39 A (230 V AC)
		0,37 A (240 V AC)
beveiligingsschakeling	transiëntenoverspanningsbeveiliging; Varistor
inschakeltijd typ.	500 ms
ingangszekering	4 A (traag, intern)
Selectie geschikte zekering voor de ingangsbeveiliging	6 A ... 16 A (karakteristiek B, C, D, K of vergelijkbaar)
afleidstroom tegen PE	< 0,25 mA (264 V AC, 60 Hz)
afleidstroom tegen PE		< 0,22 mA
DC-bedrijf
Ingangsspanningsbereik	110 V DC ... 250 V DC -20 % ... +40 %
Spanningstype voedingsspanning	AC/DC
stroomopname	0,75 A (110 V DC)
stroomopname		0,33 A (250 V DC)

Uitgangsgegevens

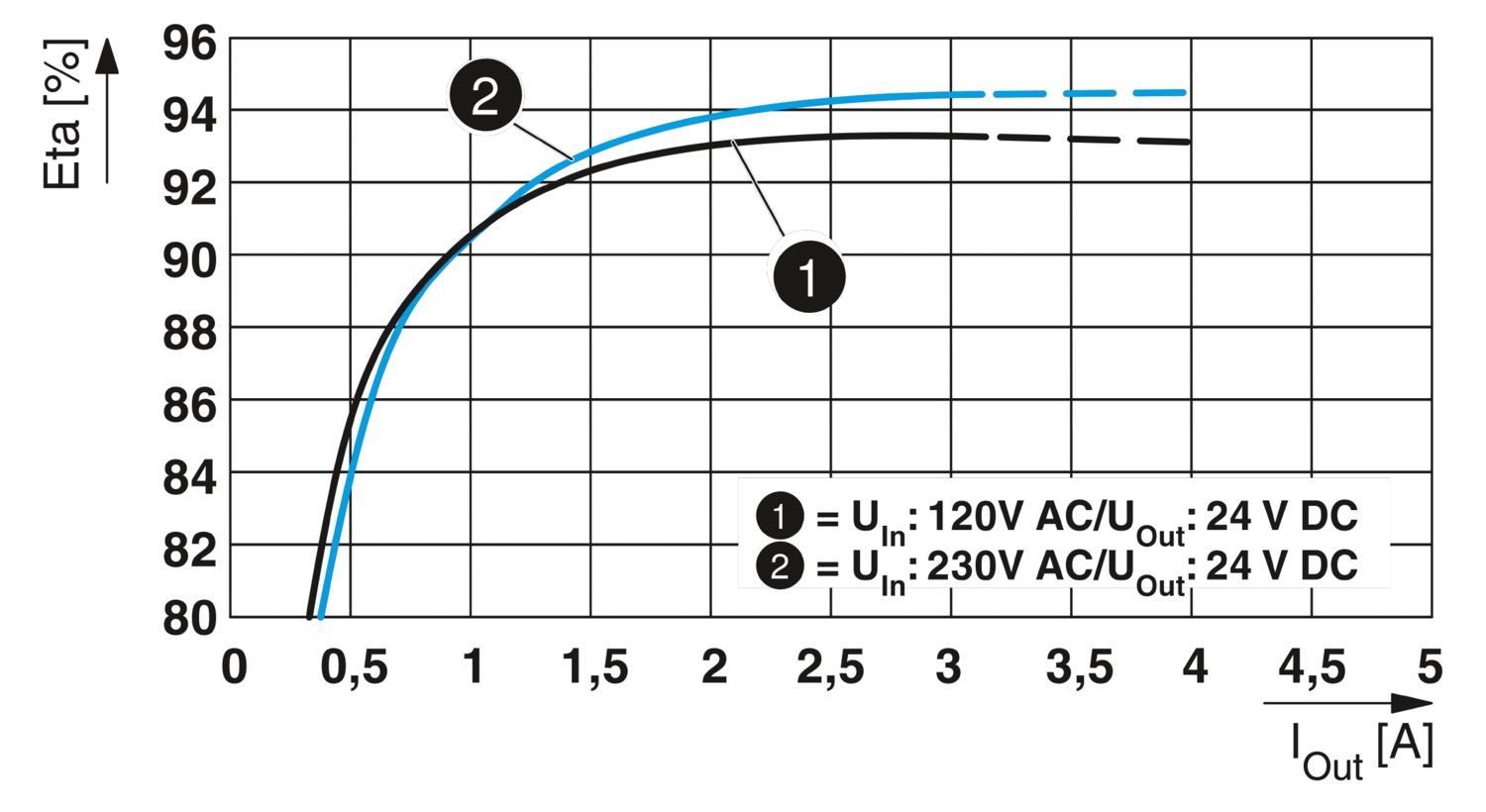

rendement	typ. 93 % (120 V AC)
rendement		typ. 94 % (230 V AC)
nominale uitgangsspanning	24 V DC
instelbereik van de uitgangsspanning (U_set)	24 V DC ... 27 V DC (constant vermogen)
nominale uitgangsstroom (I_N)	2,5 A
statische Boost (I_stat.Boost)	3,125 A (≤ 40 ℃)
dynamische Boost (I_Dyn.Boost)	4 A (≤ 60 °C (on ≤ 5 s/off ≥ 5 s))
Retourstroombestendig	≤ 32 V DC
Beveiliging tegen overspanning bij de uitgang (OVP)	≤ 30 V DC ±2 %
regelafwijking	< 0,5 % (belastingsverandering statisch 10 % ... 90 %)
		< 2 % (belastingsverandering dynamisch 10 % ... 90 %, (10 Hz))
		< 0,25 % (ingangsspanningsverandering ±10 %)
rimpel	< 40 mV_tt (bij nominale waarden)
kortsluitvast	ja
nullastbestendig	ja
Uitgangsvermogen	60 W
		75 W
		96 W
Vermogensdissipatie nullast maximaal	< 1 W (120 V AC)
Vermogensdissipatie nullast maximaal		< 1 W (230 V AC)
Vermogensdissipatie nominale belasting maximaal	< 5 W (120 V AC)
Vermogensdissipatie nominale belasting maximaal		< 4 W (230 V AC)
Crest-factor	typ. 1,8 (120 V AC)
Crest-factor		typ. 1,84 (230 V AC)
reactietijd	50 ms (U_Out = 10 % ... 90 %)
Signaal (configureerbaar)
Digitaal	0 V DC 24 V DC 30 mA
default	24 V DC 30 mA 24 V DC voor U_Out > 0,9 x U_set

aansluitgegevens

Ingang
Aansluitmethode	schroefaansluiting
Min. aderdoorsnede massief	0,14 mm²
Max. aderdoorsnede massief	2,5 mm²
Min. aderdoorsnede soepel	0,14 mm²
Max. aderdoorsnede soepel	2,5 mm²
1-draads/klemplaats soepel met adereindhuls min.	0,25 mm²
1-draads/klemplaats soepel met adereindhuls max.	2,5 mm²
min. aderdoorsnede AWG	26
max. aderdoorsnede AWG	14
Striplengte	8 mm
min. aandraaimoment	0,5 Nm
max. aandraaimoment	0,6 Nm
Uitgang
Aansluitmethode	schroefaansluiting
Min. aderdoorsnede massief	0,14 mm²
Max. aderdoorsnede massief	2,5 mm²
Min. aderdoorsnede soepel	0,14 mm²
Max. aderdoorsnede soepel	2,5 mm²
1-draads/klemplaats soepel met adereindhuls min.	0,25 mm²
1-draads/klemplaats soepel met adereindhuls max.	2,5 mm²
min. aderdoorsnede AWG	26
max. aderdoorsnede AWG	14
Striplengte	8 mm
min. aandraaimoment	0,5 Nm
max. aandraaimoment	0,6 Nm
Signaal
Aansluitmethode	schroefaansluiting
Min. aderdoorsnede massief	0,14 mm²
Max. aderdoorsnede massief	2,5 mm²
Min. aderdoorsnede soepel	0,14 mm²
Max. aderdoorsnede soepel	2,5 mm²
1-draads/klemplaats soepel met adereindhuls min.	0,25 mm²
1-draads/klemplaats soepel met adereindhuls max.	2,5 mm²
min. aderdoorsnede AWG	26
max. aderdoorsnede AWG	14
Striplengte	8 mm
min. aandraaimoment	0,5 Nm
max. aandraaimoment	0,6 Nm

Signalering

Type meldingen	LED
Signaaluitgang
P_Out	> P_Thr (led brandt geel, uitgangsvermogen > P_Thr, afhankelijk van de stand van de keuzeschakelaar)
U_Out	> 0,9 x U_Set (Led brandt groen)
	< 0,9 x U_Set (Led knippert groen)

Elektrische eigenschappen

Aantal fasen	1
isolatiespanning ingang/uitgang	4 kV AC (typetest)
	3 kV AC (stuktest)
schakelfrequentie	90,00 kHz ... 110,00 kHz (Hulpomvormer-niveau)
	50,00 kHz ... 195,00 kHz (Hoofdomvormer-niveau)
	60,00 kHz ... 360,00 kHz (PFC-klasse)

Artikeleigenschappen

Producttype	voeding
Productfamilie	QUINT POWER
MTBF (IEC 61709, SN 29500)	> 2000000 h (25 °C)
		> 1161000 h (40 °C)
		> 514000 h (60 °C)
milieurichtlijn	RoHS-richtlijn 2011/65/EU
		WEEE
		Reach
Isolatie-eigenschappen
Beveiligingsklasse	II
vervuilingsgraad	2
Verwachte levensduur (elektrolytcondensatoren)
stroom	2,5 A
temperatuur	40 °C
tijd	323000 h
extra tekst	120 V AC
Verwachte levensduur (elektrolytcondensatoren)
stroom	2,5 A
temperatuur	40 °C
tijd	346000 h
extra tekst	230 V AC
Verwachte levensduur (elektrolytcondensatoren)
stroom	2,5 A
temperatuur	25 °C
tijd	915000 h
extra tekst	120 V AC
Verwachte levensduur (elektrolytcondensatoren)
stroom	2,5 A
temperatuur	25 °C
tijd	980000 h
extra tekst	230 V AC

Afmetingen

Breedte	40 mm
Hoogte	99 mm
diepte	114 mm
Inbouwmaat
Inbouwpositie rechts/links (actief)	15 mm / 15 mm (P_Out ≥50 %)
Inbouwafstand rechts/links (passief)	5 mm / 5 mm (P_Out ≥50 %)
Inbouwafstand rechts/links (actief, passief)	0 mm / 0 mm (P_Out ≤50 %)
Inbouwafstand boven/onder (actief)	30 mm / 30 mm (P_Out ≥50 %)
Inbouwafstand boven/onder (passief)	30 mm / 30 mm (P_Out ≥50 %)
Inbouwafstand boven/onder (actief, passief)	30 mm / 30 mm (P_Out ≤50 %)

Montage

montagetechniek	Railmontage
Gelakt	ja

Materiaal

brandbaarheidsklasse volgens UL 94 (behuizing / klemmen)	V0
Behuizingsmateriaal	Kunststof
uitvoering van de behuizing	polycarbonaat
Uitvoering van de kap	polycarbonaat

Omgevings- en levensduuromstandigheden

Omgevingsomstandigheden
beschermklasse	IP20
omgevingstemperatuur (bedrijf)	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Omgevingstemperatuur (opslag/transport)	-40 °C ... 85 °C
omgevingstemperatuur (start-up type tested)	-40 °C
Inzethoogte	≤ 5000 m (> 2000 m, let op derating)
klimaatklasse	3K3 (volgens EN 60721)
max. toel. luchtvochtigheid (bedrijf)	≤ 95 % (bij 25 °C, geen condens)
schokken	18 ms, 30g, afhankelijk van de richting (volgens IEC 60068-2-27)
trillingen (bedrijf)	5 Hz ... 100 Hz opsporen van resonanties 2,3g, 90 min., resonantiefrequentie 2,3g, 90 min. (volgens DNV GL klasse C)
Temp Code	T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K)

Normen en bepalingen

spoorwegtoepassingen	EN 50121-3-2
		EN 50121-4
		EN 50121-5
		IEC 62236-3-2
		IEC 62236-4
		IEC 62236-5
norm - begrenzing van harmonische stromen	EN 61000-3-2
norm - veilige lage spanning	IEC 61010-1 (SELV)
norm - veilige lage spanning		IEC 61010-2-201 (PELV)
norm - veilige scheiding	IEC 61558-2-16
norm - veilige scheiding		IEC 61010-2-201
Norm - veiligheid voor meet-, besturings-, regel- en laboratoriumapparaten	IEC 61010-1
		IEC 61010-2-201 (SELV)
norm - veiligheid van transformatoren	EN 61558-2-16
Overspanningscategorie
EN 61010-1	II (≤ 5000 m)
EN 62477-1	III (≤ 2000 m)

Toelatingen

UL-toelatingen	UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
ATEX
Codering	UL 21 ATEX 2597 X
		 II 3 G Ex ec nC IIC T4 Gc
IECEx
Codering	IECEx ULD 21.0023X
		Ex ec nC IIC T4 Gc
UKEX
Codering	UL21UKEX2208X
UL
Codering	UL Listed UL 61010-1
UL
Codering	UL Listed UL 61010-2-201
UL
Codering	UL 1310 Class 2 Power Units
UL
Codering	ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
SIQ
Codering	CB-Scheme (IEC 61010-1, IEC 61010-2-201)

EMC-gegevens

elektromagnetische compatibiliteit	conformiteit met EMC-richtlijn 2014/30/EU
stooremissie	Storingsuitzending volgens EN 61000-6-3 (woon- en bedrijfsgebied) en EN 61000-6-4 (industriegebied)
stoorimmuniteit	Stoorvastheid in overeenstemming met EN 61000-6-1 (woongebied), EN 61000-6-2 (industriegebied) en EN 61000-6-5 (schakelinstallaties), IEC/EN 61850-3 (energievoorziening)
EMC-vereisten energievoorziening	IEC 61850-3 (G,H)
EMC-vereisten energievoorziening		EN 61000-6-5 (schakelinstallaties)
Stooremissie via de kabel
normen/bepalingen	EN 55016
normen/bepalingen		EN 61000-6-3 (klasse B)
Stooremissie
normen/bepalingen	Aanvullende basisnorm EN 61000-6-5 (stoorvastheid schakelinstallaties), IEC/EN 61850-3 (energievoorziening)
Stooremissie
normen / bepalingen	EN 55016
normen / bepalingen		EN 61000-6-3 (klasse B)
Harmonische stromen
normen / bepalingen	EN 61000-3-2
normen / bepalingen		EN 61000-3-2 (klasse A)
frequentiebereik	0 kHz ... 2 kHz
Flicker
normen / bepalingen	EN 61000-3-3
frequentiebereik	0 kHz ... 2 kHz
Ontlading statische elektriciteit
normen / bepalingen	EN 61000-4-2
Ontlading statische elektriciteit
Contactontlading	8 kV (Testniveau 4)
luchtontlading	15 kV (Testniveau 4)
Opmerking	criterium A
Elektromagnetisch HF-veld
normen / bepalingen	EN 61000-4-3
Elektromagnetisch HF-veld
frequentiebereik	80 MHz ... 1 GHz
Testveldsterkte	20 V/m (Testniveau X)
frequentiebereik	1 GHz ... 6 GHz
Testveldsterkte	10 V/m (Testniveau 3)
Opmerking	criterium A
Snelle transiënten (Burst)
normen / bepalingen	EN 61000-4-4
Snelle transiënten (Burst)
ingang	4 kV (Testniveau 4 - asymmetrisch)
uitgang	4 kV (Testniveau X - asymmetrisch)
signaal	4 kV (Testniveau X - asymmetrisch)
Opmerking	criterium A
Stootspanningsbelasting (surge)
normen / bepalingen	EN 61000-4-5
Stootspanningsbelasting (surge)
ingang	2 kV (Testniveau 4 - symmetrisch)
ingang		4 kV (Testniveau 4 - asymmetrisch)
uitgang	1 kV (Testniveau 3 - symmetrisch)
uitgang		2 kV (Testniveau 3 - asymmetrisch)
Opmerking	criterium A
Adergebonden beïnvloeding
normen / bepalingen	EN 61000-4-6
Adergebonden beïnvloeding
Ingang/uitgang/signaal	asymmetrisch
frequentiebereik	0,15 MHz ... 80 MHz
Opmerking	criterium A
Spanning	10 V (Testniveau 3)
Magnetisch veld met energietechnische frequentie
normen / bepalingen	EN 61000-4-8
frequentie	16,67 Hz
		50 Hz
		60 Hz
Testveldsterkte	100 A/m
extra tekst	60 s
Opmerking	criterium A
frequentie	50 Hz
frequentie		60 Hz
frequentiebereik	50 Hz ... 60 Hz
Testveldsterkte	1 kA/m
extra tekst	3 s
frequentie	0 Hz
Testveldsterkte	300 A/m
extra tekst	DC, 60 s
Spanningsdips
normen / bepalingen	EN 61000-4-11
spanning	100 V AC
frequentie	60 Hz
Spanningsdip	70 %
Aantal periodes	0,5/1/30 periodes
extra tekst	Testniveau 2
Opmerking	criterium A
Spanningsdip	40 %
Aantal periodes	5/10/50 periodes
extra tekst	Testniveau 2
Opmerking	criterium B
Spanningsdip	0 %
Aantal periodes	0,5/1/5/50 periodes
extra tekst	Testniveau 2
Opmerking	criterium B
Impulsvormig magnetisch veld
normen / bepalingen	EN 61000-4-9
Testveldsterkte	1000 A/m
Opmerking	criterium A
Gedempte sinustrillingen (Ring wave)
normen / bepalingen	EN 61000-4-12
ingang	2 kV (symmetrisch)
ingang		4 kV (asymmetrisch)
Opmerking	criterium A
Asymmetrische storingen via de kabel
normen / bepalingen	EN 61000-4-16
Testlevel 1	16,67 Hz 50 Hz 60 Hz 150 Hz 180 Hz (Testniveau 3)
Spanning	30 V (10 s)
Testlevel 2	16,67 Hz 50 Hz 60 Hz (Testniveau 2)
Spanning	300 V (1 s)
Opmerking	criterium A
Gedempt oscillerende golf
normen / bepalingen	EN 61000-4-18
Spanning	1 kV (symmetrisch)
		2,5 kV (asymmetrisch)
		1 kV (symmetrisch)
Opmerking	criterium A
Criteria
criterium A	Normale werking binnen de vastgelegde grenzen.
criterium B	Tijdelijk gevaar voor de werking, die het apparaat zelf weer corrigeert.
criterium C	Tijdelijk gevaar voor de werking, die het apparaat zelf corrigeert of door het bedienen van de bedieningselementen weer kan worden hersteld.

Artikelnummer	2904614
Verpakkingseenheid	1 Stuks
Minimale bestelhoeveelheid	1 Stuks
Verkoopcode	CMPI13
Productcode	CMPI13
GTIN	4055626255651
Gewicht per stuk (inclusief verpakking)	420 g
Gewicht per stuk (exclusief verpakking)	360 g
Douanetariefnummer	85044095
Land van herkomst	VN

EU RoHS
Voldoet aan de eisen van de RoHS-richtlijn	Ja (Geen uitzonderingsregelingen)
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Geen stof met een massafractie van meer dan 0,1 %

Aansluiten

Automatiseren

Markeren, monteren en installeren

Schakelen, meten en bewaken

Voeden, laden en beveiligen

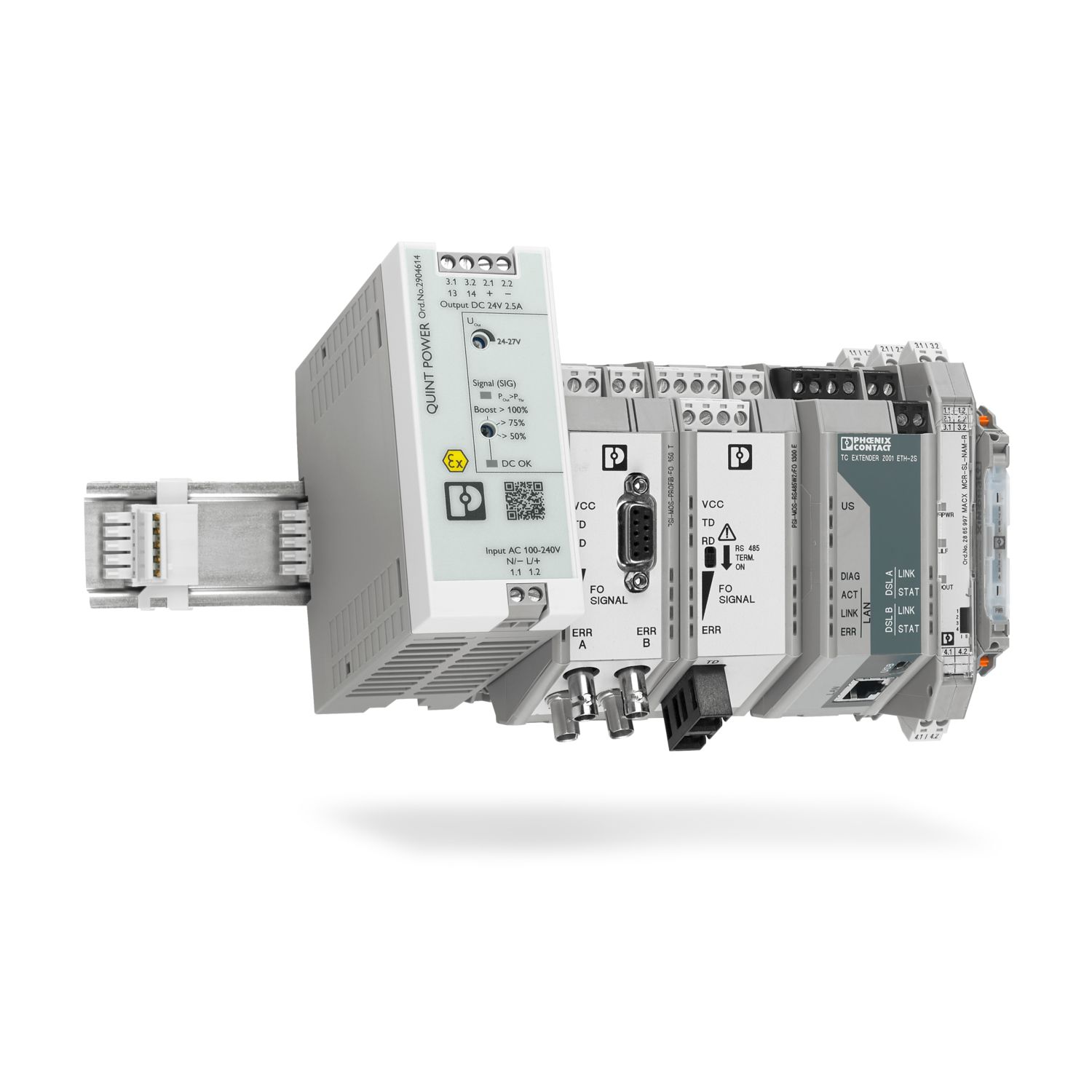

QUINT4-SYS-PS/1AC/24DC/2.5/SC - Voeding

2904614

Productdetails

ECLASS

ETIM

UNSPSC

IECEE CB Scheme

cULus Listed

DNV

Type approved

LR

IECEE CB Scheme

BV

Type approved

cULus Listed

DNV

IECEx

ATEX

cULus Listed

UKCA-EX

cULus Listed

IECEx

ATEX

INMETRO

UKCA-EX

Compatibele producten

Uw voordelen

Aansluiten

Automatiseren

Markeren, monteren en installeren

Schakelen, meten en bewaken

Voeden, laden en beveiligen

QUINT4-SYS-PS/1AC/24DC/2.5/SC - Voeding 2904614

Productdetails

ECLASS

ETIM

UNSPSC

Compatibele producten

SF-SL 0,4X2,0-60 - Schroevendraaier 1212546

PLT-SEC-T3-230-FM-UT - Overspanningsbeveiligingsmodule Type 3 2907919

PLT-SEC-T3-24-FM-UT - Overspanningsbeveiligingsmodule Type 3 2907916

ME 22,5 TBUS ADAPTER KMGY - Montagerail-busconnector 2201756

ME 17,5 TBUS 1,5/ 5-ST-3,81 KMGY - Montagerail-busconnector 2713645

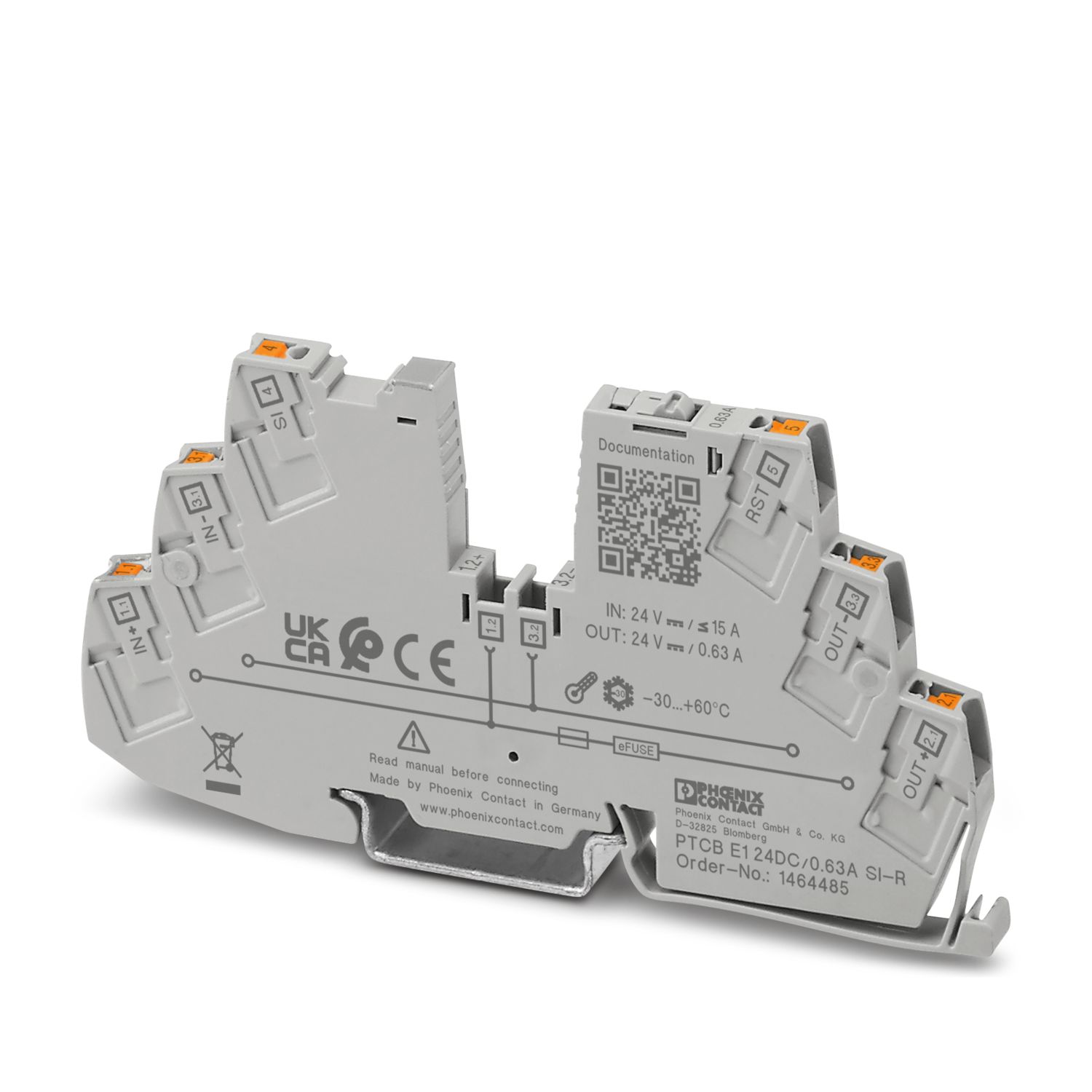

PTCB E1 24DC/0.63A SI-R - Elektronische beveiligingsschakelaar 1464485

PTCB E1 24DC/0.63A NO - Elektronische beveiligingsschakelaar 1464486

PTCB E1 24DC/0.1-0.63A NO - Elektronische beveiligingsschakelaar 1441495

PTCB E1 24DC/0.1-0.63A SI-R - Elektronische beveiligingsschakelaar 1441496

Uw voordelen

QUINT4-SYS-PS/1AC/24DC/2.5/SC - Voeding

2904614
