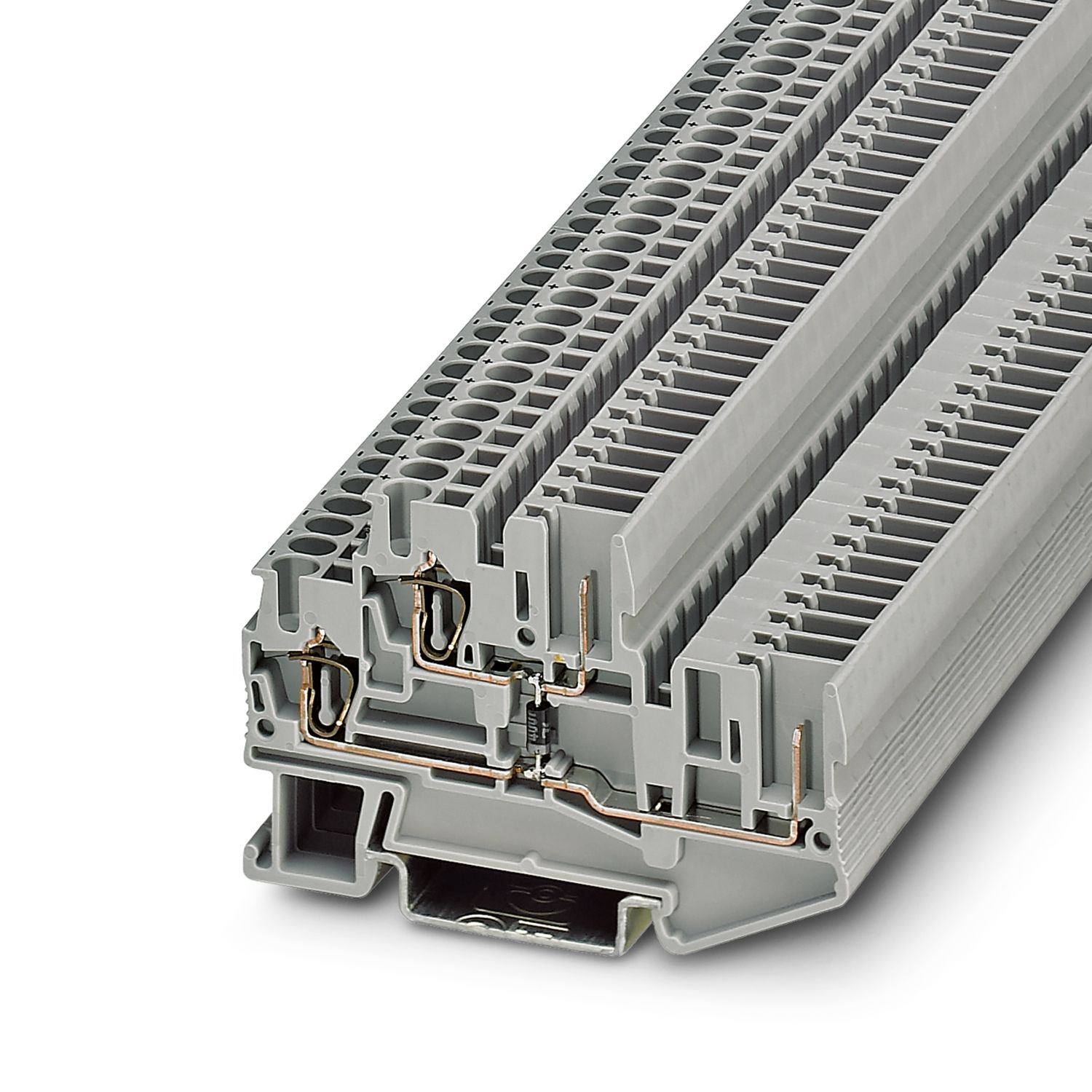

STTB 2,5/2P-DIO/O-U - Componentenaansluitklem

3040753

Componentenaansluitklem, stroom en spanning worden door het toegepaste component bepaald, met geïntegreerde diode, nominale spanning: 500 V, nominale stroom: 0,5 A, aansluitmethode: veerdruk- / connectoraansluiting, 1e en 2e etage, doorsnede: 0,08 mm² - 4 mm², montagetechniek: NS 35/15, NS 35/7,5, kleur: grijs

Productdetails

Algemeen	stroom en spanning worden door het toegepaste component bepaald

Producttype	Componentenklem
Aantal Aansluitingen	3
Aantal rijen	2
Isolatie-eigenschappen
Overspanningscategorie	III
vervuilingsgraad	3

test-stootspanning	6 kV
Maximale vermogensdissipatie tijdens nominaal bedrijf	0,77 W

Aantal aansluitingen per etage	2
nominale doorsnede	2,5 mm²
1e en 2e etage
Striplengte	10 mm
teststift	A3
aansluiting overeenkomstig norm	IEC 61984
Aderdoorsnede massief	0,08 mm² ... 4 mm²
Aderdoorsnede AWG	28 ... 12 (omgezet naar IEC)
Aderdoorsnede soepel	0,08 mm² ... 2,5 mm²
aderdoorsnede soepel [AWG]	28 ... 14 (omgezet naar IEC)
Aderdoorsnede soepel (adereindhuls zonder kunststofhuls)	0,14 mm² ... 2,5 mm²
Aderdoorsnede soepel (adereindhuls met kunststofhuls)	0,14 mm² ... 2,5 mm²
2 aders met dezelfde doorsnede flexibel met TWIN-adereindhuls met kunststofhuls	0,5 mm²
Nominale stroom	0,5 A
belastingsstroom maximaal	0,5 A (de maximale stroom wordt door de diode bepaald)
nominale spanning	500 V

Breedte	5,2 mm
breedte van de eindplaat	2,2 mm
Hoogte	71,5 mm
Diepte op NS 35/7,5	47,5 mm
Diepte op NS 35/15	55 mm

Kleur	grijs (RAL 7042)
Brandbaarheidsklasse volgens UL 94	V0
isolatiemateriaalgroep	I
Isolatiemateriaal	PA
statische kunststoftoepassing in koude	-60 °C
Temperatuur Index isolatiemateriaal (DIN EN 60216-1 (VDE 0304-21))	130 °C
Relatieve Temperatuur Index isolatiemateriaal (Elec., UL 746 B)	130 °C
Brandbeveiliging voor railvoertuigen (DIN EN 45545-2) R22	HL 1 - HL 3
Brandbeveiliging voor railvoertuigen (DIN EN 45545-2) R23	HL 1 - HL 3
Brandbeveiliging voor railvoertuigen (DIN EN 45545-2) R24	HL 1 - HL 3
Brandbeveiliging voor railvoertuigen (DIN EN 45545-2) R26	HL 1 - HL 3
kalorimetrische warmteafgifte NFPA 130 (ASTM E 1354)	28 MJ/kg
ontvlambaarheid oppervlakte NFPA 130 (ASTM E 162)	doorstaan
specifieke optische rookgasdichtheid NFPA 130 (ASTM E 662)	doorstaan
rookgastoxiciteit NFPA 130 (SMP 800C)	doorstaan

Mechanische gegevens
open zijwand	Ja

Omgevingsomstandigheden
omgevingstemperatuur (bedrijf)	-60 °C (max. bedrijfstemperatuur, zie deratingcurve)
Omgevingstemperatuur (opslag/transport)	-25 °C ... 60 °C (voor korte tijd, niet langer dan 24 h, -60 °C tot +70 °C)
omgevingstemperatuur (montage)	-5 °C ... 70 °C
omgevingstemperatuur (bediening)	-5 °C ... 70 °C
Toelaatbare luchtvochtigheid (bedrijf)	20 % ... 90 %
toelaatbare luchtvochtigheid (opslag/transport)	30 % ... 70 %

aansluiting overeenkomstig norm	IEC 61984

montagetechniek	NS 35/15
	NS 35/7,5

Commerciële gegevens

Artikelnummer	3040753
Verpakkingseenheid	50 Stuks
Minimale bestelhoeveelheid	1 Stuks
Verkoopcode	BE2143
Productcode	BE2143
GTIN	4017918859145
Gewicht per stuk (inclusief verpakking)	10,58 g
Gewicht per stuk (exclusief verpakking)	10,58 g
Douanetariefnummer	85369010
Land van herkomst	DE

Classificaties

Toelatingen

Approval Specification Data
	Nominale spanning U_N	Nominale stroom I_N	Doorsnede AWG
gebruiksgroep B
	300 V	0,5 A	28 - 12
gebruiksgroep C
	300 V	0,5 A	28 - 12

Approval Specification Data
	Nominale spanning U_N	Nominale stroom I_N	Doorsnede AWG
gebruiksgroep B
	300 V	0,5 A	28 - 12
gebruiksgroep C
	300 V	0,5 A	28 - 12

Environmental product compliance

Compatibele producten

Toebehoren

Uw voordelen

De gekleurde codering van de PE- en N-etages ondersteunt het realiseren van een overzichtelijke en duidelijke potentiaalverdeling

Deze varianten combineren de voordelen van de twee-etage aansluitklem en de contourgelijke aardklem

Potentiaalgeleiding op twee etages

EU RoHS
Voldoet aan de eisen van de RoHS-richtlijn	Ja
uitzonderingsregelingen voor zover bekend	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Lead (CAS-nr.: 7439-92-1)
SCIP	e68de37c-58d1-4315-bb8c-39168ec6658a
