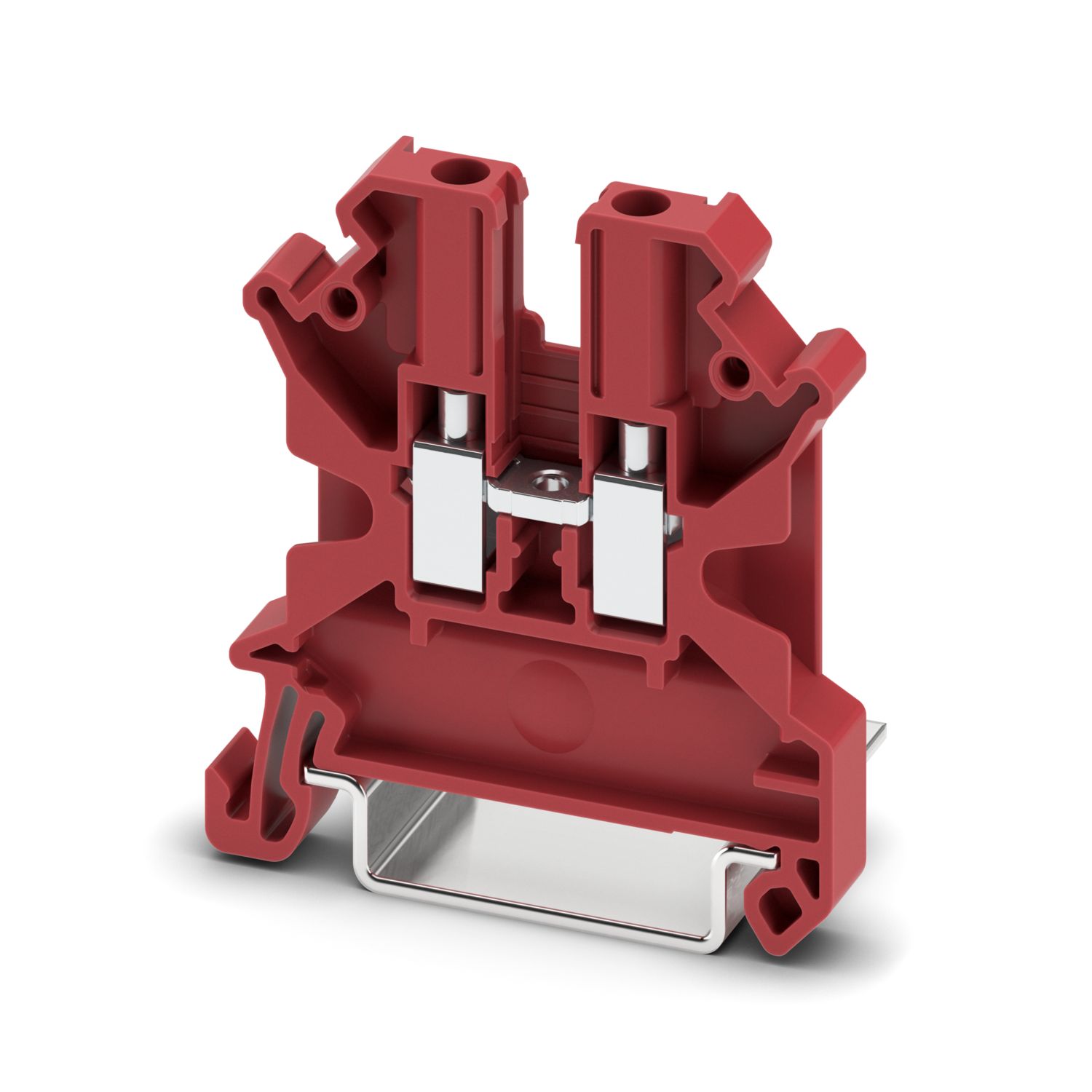

US 4 RD - Aansluitklem - 1748877

Producttype	Aansluitklem
Productfamilie	US
toepassingsbereik	spoorwegindustrie
	machinebouw
	installatiebouw
	procesindustrie
Aantal Aansluitingen	2
Aantal rijen	1
potentialen	1
Isolatie-eigenschappen
Overspanningscategorie	III
vervuilingsgraad	3

test-stootspanning	8 kV
Maximale vermogensdissipatie tijdens nominaal bedrijf	1,02 W

Aantal aansluitingen per etage	2
nominale doorsnede	4 mm²
Aansluitmethode	schroefaansluiting
schroefdraad	M3
Aanhaalmoment	0,6 ... 0,8 Nm
Striplengte	8 mm
teststift	A4
aansluiting overeenkomstig norm	IEC 60947-7-1
Aderdoorsnede massief	0,2 mm² ... 6 mm²
Aderdoorsnede AWG	24 ... 10 (omgezet naar IEC)
Aderdoorsnede soepel	0,2 mm² ... 4 mm²
aderdoorsnede soepel [AWG]	24 ... 12 (omgezet naar IEC)
Aderdoorsnede soepel (adereindhuls zonder kunststofhuls)	0,25 mm² ... 4 mm²
Aderdoorsnede soepel (adereindhuls met kunststofhuls)	0,25 mm² ... 2,5 mm²
2 massieve aders met dezelfde doorsnede	0,2 mm² ... 1,5 mm²
2 soepele aders met dezelfde doorsnede	0,2 mm² ... 1,5 mm²
2 aders met dezelfde doorsnede flexibel met adereindhuls zonder kunststofhuls	0,25 mm² ... 1,5 mm²
2 aders met dezelfde doorsnede flexibel met TWIN-adereindhuls met kunststofhuls	0,5 mm² ... 2,5 mm²
Nominale stroom	32 A
belastingsstroom maximaal	41 A (bij een aderdoorsnede van 6 mm²)
nominale spanning	1000 V
nominale aderdoorsnede	4 mm²

Breedte	6,2 mm
Hoogte	45,3 mm
diepte	47,5 mm
Diepte op NS 35/7,5	48,1 mm
Diepte op NS 35/15	55,6 mm

Kleur	rood (RAL 3001)
Brandbaarheidsklasse volgens UL 94	V0
isolatiemateriaalgroep	I
Isolatiemateriaal	PA
statische kunststoftoepassing in koude	-60 °C
Relatieve Temperatuur Index isolatiemateriaal (Elec., UL 746 B)	130 °C

Stootspanningstest
Testspanning gewenste waarde	9,8 kV
resultaat	Test doorstaan
Opwarmingstest
eis m.b.t. verwarmingstest	Temperatuurverhoging ≤ 45 K
resultaat	Test doorstaan
Kortsluitstroomvastheid 4 mm²	0,48 kA
resultaat	Test doorstaan
bedrijfsfrequente spanningsvastheid
Testspanning gewenste waarde	2,2 kV
resultaat	Test doorstaan

Mechanische gegevens
open zijwand	Ja

Mechanische bestendigheid
resultaat	Test doorstaan
bevestiging op de houder
Montagerail/bevestigingsplaats	NS 32/NS 35
resultaat	Test doorstaan
testen op beschadiging en losraken van de ader
rotatiesnelheid	10 (+/- 2) U/min
toeren	135
aderdoorsnede/gewicht	0,2 mm²/0,2 kg
	4 mm²/0,9 kg
	6 mm²/1,4 kg
resultaat	Test doorstaan

Naaldvlamtest
inwerkingsduur	30 s
resultaat	Test doorstaan
Trillen/breedbandruis
testspecificatie	DIN EN 50155 (VDE 0115-200):2022-06
programma	Levensduurtest categorie 2, aan draaistel
frequentie	f₁ = 5 Hz tot f₂ = 250 Hz
ASD-niveau	6,12 (m/s²)²/Hz
Versnelling	3,12g
testduur per as	5 h
testrichtingen	X-, Y- en Z-as
resultaat	Test doorstaan
Schokken
schokvorm	halfsinus
Versnelling	30g
schokduur	18 ms
Aantal schokken per richting	3
testrichtingen	X-, Y- en Z-as (pos. en neg.)
resultaat	Test doorstaan
Omgevingsomstandigheden
omgevingstemperatuur (bedrijf)	-60 °C ... 110 °C (Bedrijfstemperatuurbereik incl. zelfopwarming, max. kortstondige bedrijfstemperatuur zie RTI Elec.)
Omgevingstemperatuur (opslag/transport)	-25 °C ... 60 °C (voor korte tijd, niet langer dan 24 h, -60 °C tot +70 °C)
omgevingstemperatuur (montage)	-5 °C ... 70 °C
omgevingstemperatuur (bediening)	-5 °C ... 70 °C
Toelaatbare luchtvochtigheid (bedrijf)	20 % ... 90 %
toelaatbare luchtvochtigheid (opslag/transport)	30 % ... 70 %

Artikelnummer	1748877
Verpakkingseenheid	50 Stuks
Minimale bestelhoeveelheid	50 Stuks
Verkoopcode	BE1211
Productcode	BE1211
GTIN	4067923312920
Gewicht per stuk (exclusief verpakking)	22,22 g
Land van herkomst	CN

ECLASS-13.0	27250101
ECLASS-15.0	27250101

EU RoHS
Voldoet aan de eisen van de RoHS-richtlijn	Ja
uitzonderingsregelingen voor zover bekend	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Lead (CAS-nr.: 7439-92-1)
