AXL RTD 8-ME - I/O-Modul

2688190

Axioline-Temperaturmodul, 8 Eingänge für den Anschluss von Temperatur-Messwiderständen (Elektronikmodul als Ersatz zum Artikel 2688077 AXL RTD 8)

Farbe	grau

Axioline F-Lokalbus
Anschlussart	Bussockelmodul
Übertragungsgeschwindigkeit	100 MBit/s

Analog
Benennung Eingang	Analoge Eingänge
Beschreibung des Eingangs	Eingänge für resistive Temperatursensoren
Anzahl der Eingänge	8 (für resistive Temperatursensoren)
Anschlussart	Federkraftanschluss in Direktstecktechnik
Anschlusstechnik	2-, 3-, 4-Leiter (geschirmt)
Auflösung A/D-Wandler	24 Bit
Verwendbare Sensortypen (RTD)	Pt-, Ni-, KTY-, Cu-Sensoren
Datenformate	IB IL, S7-kompatibel
Messwertdarstellung	16 Bit (15 Bit + Vorzeichen)
Eingangsfilterzeit	40 ms
	60 ms
	100 ms
	120 ms (einstellbar)
Nennwert der Stromquellen	1 mA (Pt 100, Ni 100, R_Lin 500 Ω; gepulster Strom, die Angabe ist während der Abtastphase gültig)
	210 µA (Pt 1000, Ni 1000, R_Lin 5000 Ω; gepulster Strom, die Angabe ist während der Abtastphase gültig)
Differenzielle Nichtlinearität	typ. 1 ppm / ±0,0001 % (in allen Bereichen)
Integrale Nichtlinearität	typ. 30 ppm / ±0,003 % (Pt 100)
	typ. 20 ppm / ±0,002 % (R_Lin 500 Ω)
	typ. 200 ppm / ±0,02 % (R_Lin 5000 Ω)
Widerstandsbereich linear	0 Ω ... 500 Ω
	0 kΩ ... 5 kΩ
Schutzbeschaltung	Kurzschlussschutz, Überlastschutz der Eingänge
	Transientenschutz der Eingänge
	Transientenschutz der Sensorversorgungen

Produkttyp	I/O-Komponente
Bauform	blockmodular
Einbaulage	beliebig (kein Temperatur-Derating)

Potenziale
Leistungsaufnahme	typ. 0,94 W (an U_Bus und U_A)
	max. 1,5 W (an U_Bus und U_A)
Schutzbeschaltung	Überspannungsschutz Versorgungsspannung; elektronisch (35 V, 0,5 s)
	Verpolschutz Versorgungsspannung; Verpolschutzdiode
	Transientenschutz; Suppressordiode
Potenziale
Versorgungsspannung	5 V DC (über Bussockelmodul)
Stromaufnahme	max. 180 mA
	typ. 115 mA
Leistungsaufnahme	max. 0,9 W
	typ. 0,58 W
Potenziale: Einspeisung für Analogmodule (U_A)
Versorgungsspannung	24 V DC
Versorgungsspannungsbereich	19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Stromaufnahme	max. 25 mA
	typ. 15 mA
Leistungsaufnahme	max. 0,6 W
Potenzialtrennung/Isolation der Spannungsbereiche
Prüfspannung: 5-V-Versorgung des Lokalbusses (U_Bus) / 24-V-Versorgung (Peripherie)	500 V AC, 50 Hz, 1 min
Prüfspannung: 5-V-Versorgung des Lokalbusses (U_Bus) / Funktionserde	500 V AC, 50 Hz, 1 min
Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde	500 V AC, 50 Hz, 1 min

Anschlusstechnik
Benennung Anschluss	Axioline F-Stecker
Leiteranschluss
Anschlussart	Push-in-Anschluss
Leiterquerschnitt starr	0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG	24 ... 16
Axioline F-Stecker
Anschlussart	Push-in-Anschluss
Leiterquerschnitt starr	0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG	24 ... 16

Umgebungsbedingungen
Umgebungstemperatur (Betrieb)	-25 °C ... 60 °C
Schutzart	IP20
Luftdruck (Betrieb)	70 kPa ... 106 kPa (bis zu 3000 m üNN)
Luftdruck (Lagerung/Transport)	70 kPa ... 106 kPa (bis zu 3000 m üNN)
Umgebungstemperatur (Lagerung/Transport)	-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)	5 % ... 95 % (nach DIN EN 61131-2)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (nach DIN EN 61131-2)

Schutzklasse	III (IEC 61140, EN 61140, VDE 0140-1)

Montageart	Tragschienenmontage
Einbaulage	beliebig (kein Temperatur-Derating)

Artikelnummer	2688190
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Produktschlüssel	DRI243
GTIN	4046356572453
Gewicht pro Stück (inklusive Verpackung)	444 g
Gewicht pro Stück (exklusive Verpackung)	444 g
Ursprungsland	DE

Kompatible Produkte

Zubehör

Ihre Vorteile

8 analoge Eingabekanäle zum Anschluss von Temperatur-Messwiderständen (RTD)

Diagnose- und Statusanzeigen

Gespeichertes Gerätetypenschild

Kurzschlussgeschützte Eingänge

Programmierbare Filter

Messwertanzeige im 16-Bit-Format oder im Floating-Point-Format

Normierte Messwertdarstellung direkt in °C, °F oder Ω

Integrierte, digitale Sensorlinearisierung

Lineare Eingänge 500 Ω und 5 kΩ

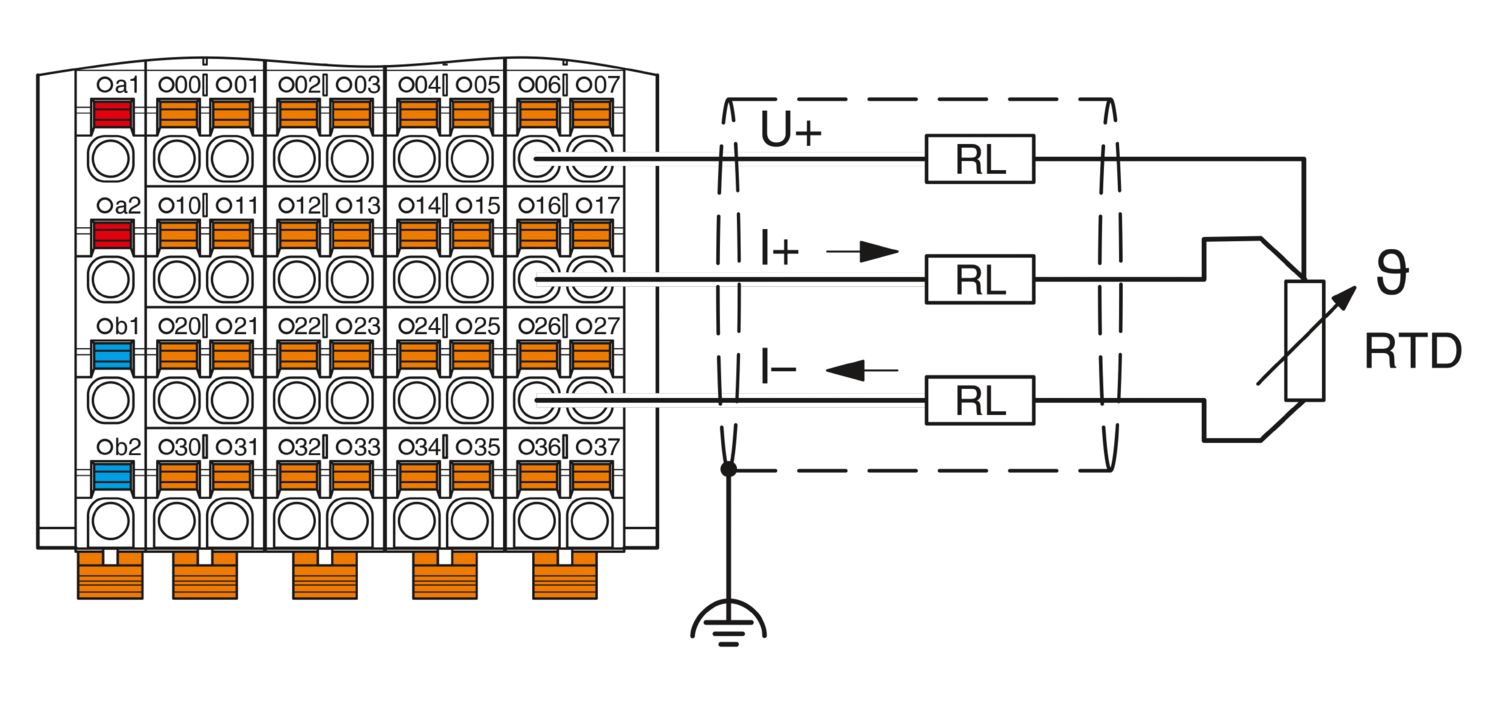

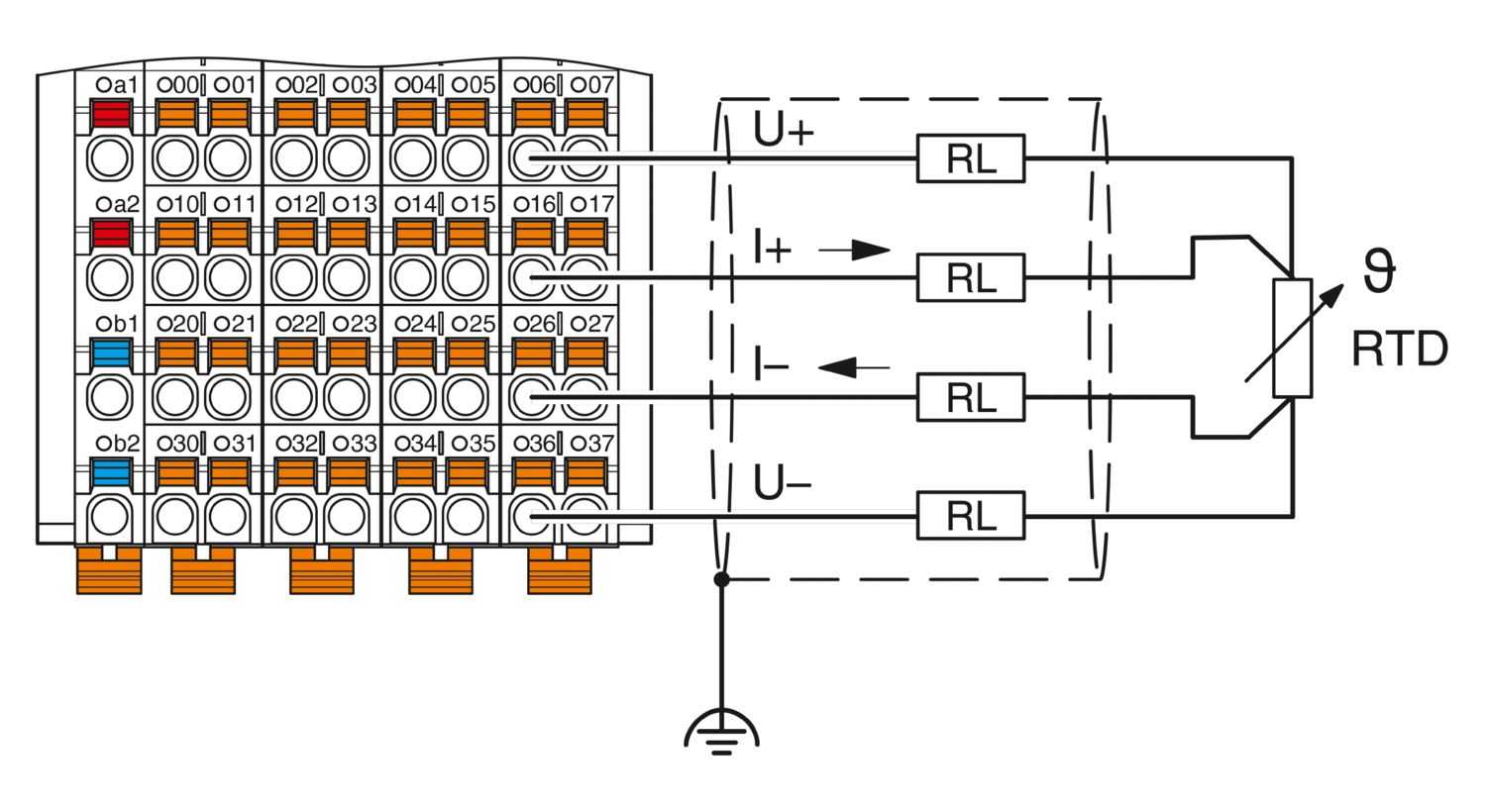

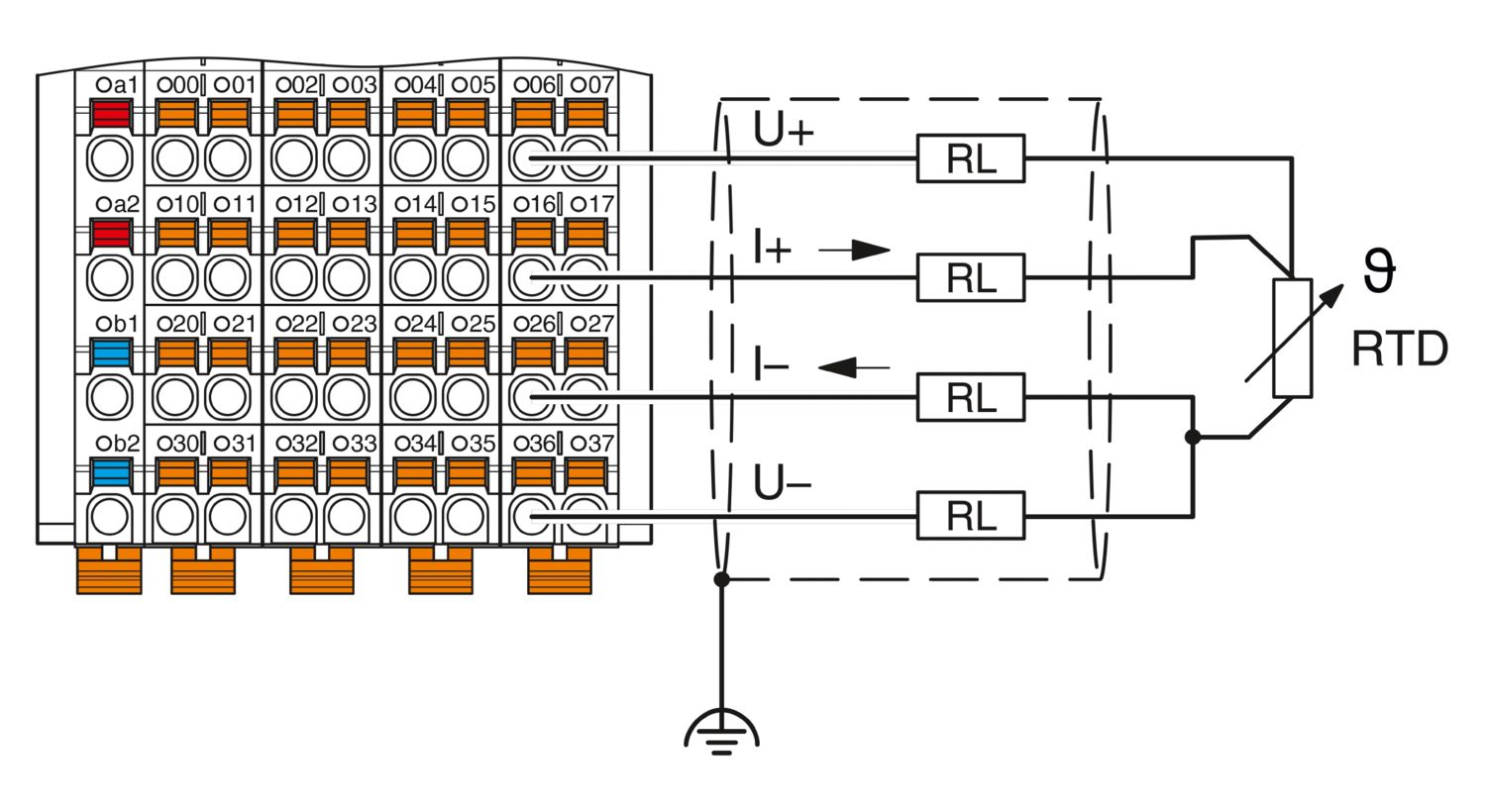

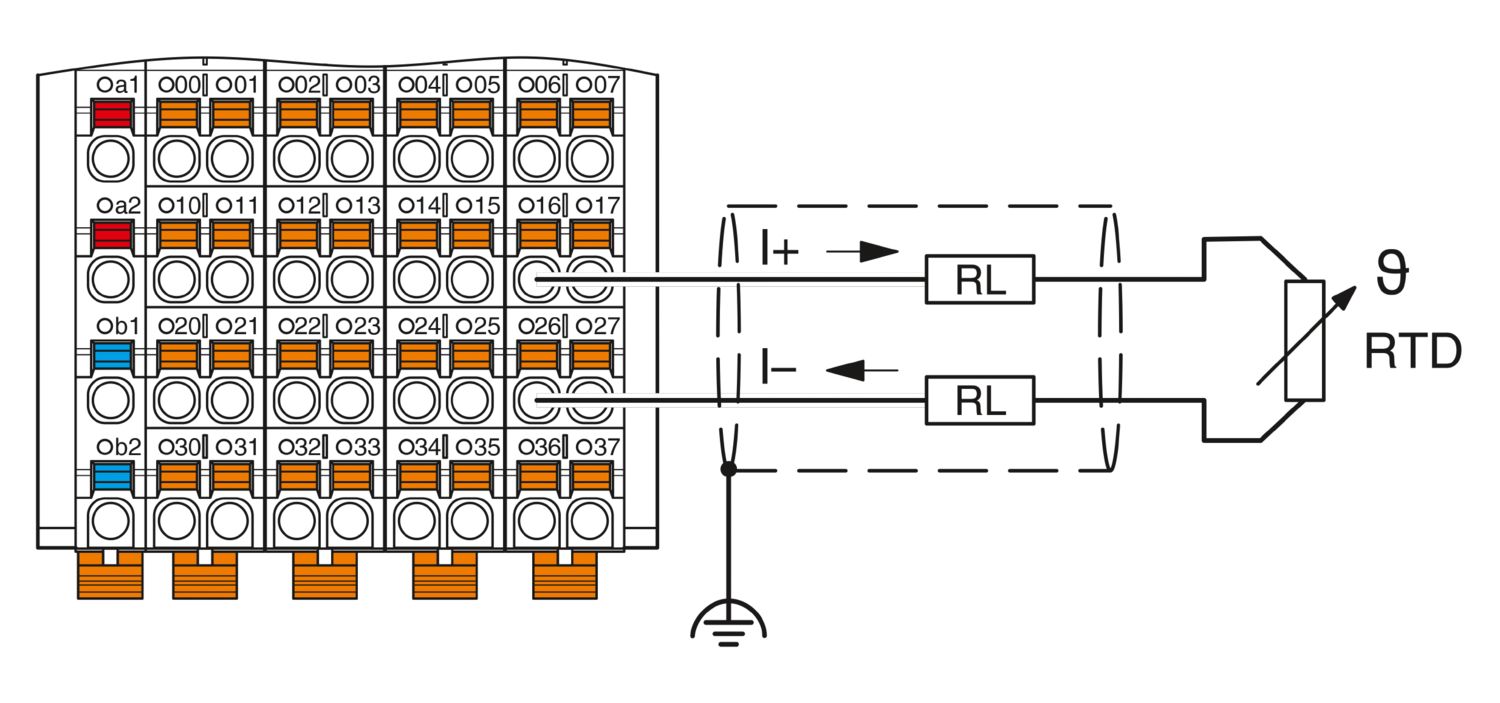

Anschluss der Sensoren in 2-, 3- und 4-Leiter-Technik
