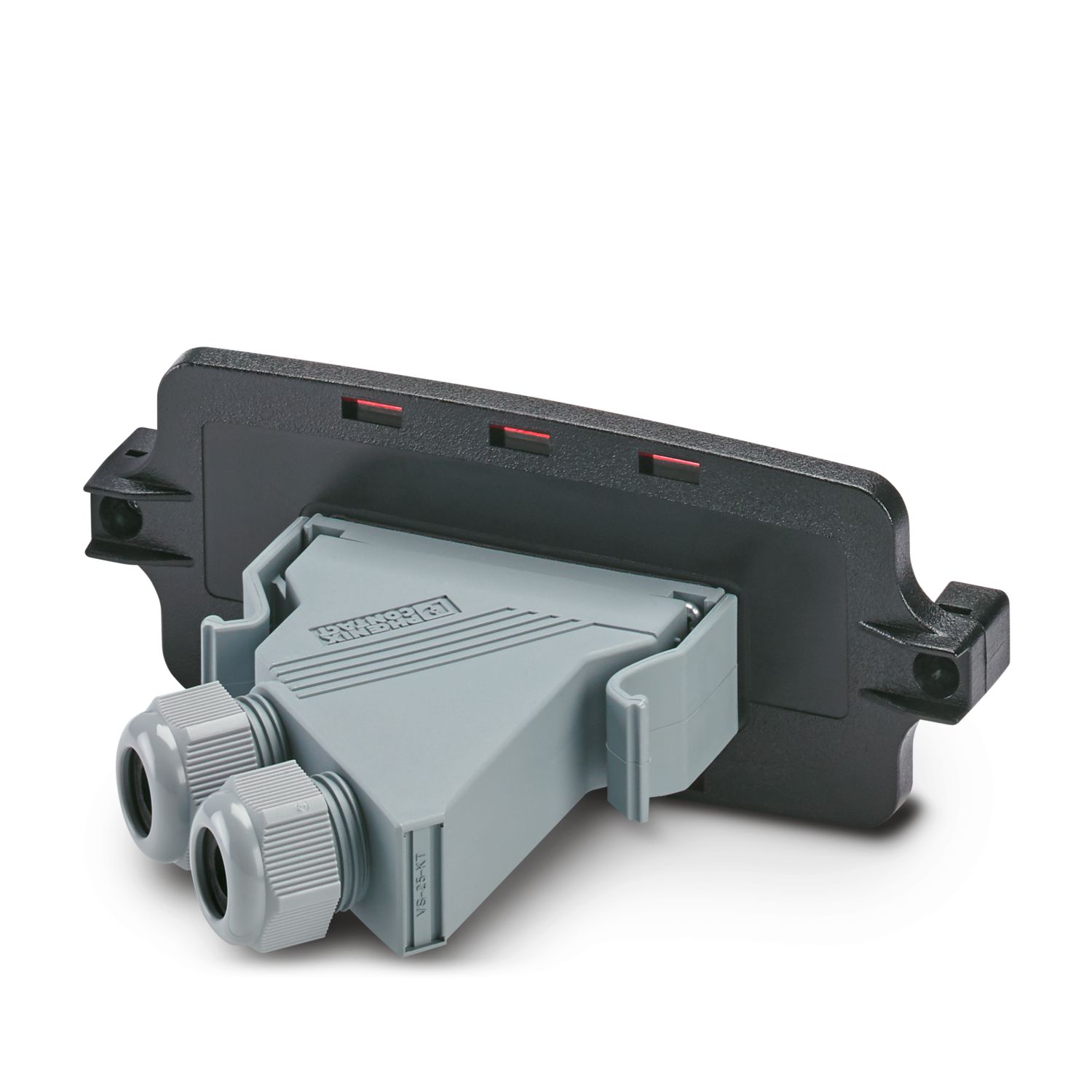

ECS-P-122X169-S-UV1-VSDSUB25
-
Frontplatte
1143766
Frontplatte der ECS-Familie, bereit für die Integration eines D-SUB-25-Steckverbinders, Schraubverriegelung, Schutzart: IP66/IP67/IP68/IP69 bei Kombination mit ECS-Gehäuse, Farbe: schwarz (RAL 9005), Breite: 163 mm, Höhe: 30 mm, Tiefe: 62 mm
Dieses Produkt benötigt weitere Produkte für den Betrieb.
Notwendiges Zubehör
Produktdetails
| Montagehinweis | Beachten Sie bitte den Anwenderhinweis im Download-Bereich. |
| Schutzart | Die Angabe zum IP-Schutz gilt für die Artikelkombination ECS-B-... in Verbindung mit einer unbearbeiteten Frontplatte ECS-P...-B. |
| Schutzart | Bei der Verwendung von Frontplatten mit Anschlusstechnik gibt die IP-Schutzklasse der Anschlusstechnik die Schutzklasse der Gesamtlösung vor. |
| Empfehlung | Im Download-Bereich stehen Ihnen weitere Informationen sowie detailliertere Maße zur Verfügung. |
| Produkttyp | Frontplatte |
| Gehäuseart | Outdoor-Gehäuse |
| Gehäuseserie | ECS |
| Produktfamilie | ECS..122X..S.. |
| Maßzeichnung |
|
| Breite | 163 mm |
| Höhe | 30 mm |
| Tiefe | 62 mm |
| Leiterplatten-Design | |
| Leiterplattenstärke | 1,57 mm ... 2,36 mm |
| Farbe (Gehäuse) | schwarz (RAL 9005) |
| Material Gehäuse | PC |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Oberflächenbeschaffenheit | unbehandelt |
| Vibrationsprüfung | |
| Prüfspezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenz | 10 - 2000 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Beschleunigung | 15g (61,6 Hz ... 2000 Hz) |
| Prüfdauer je Achse | 2,5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Glühdrahtprüfung | |
| Prüfspezifikation | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatur | 850 °C |
| Einwirkdauer | 30 s |
| Mechanische Festigkeit / Falltrommel | |
| Prüfspezifikation | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Fallhöhe | 50 cm |
| Frequenz | 50 |
| Schocken | |
| Prüfspezifikation | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Schockform | Halbsinusförmig |
| Beschleunigung | 50g |
| Schockdauer | 11 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Salznebelprüfung | |
| Prüfspezifikation | DIN EN 60068-2-11:2000-02 |
| Prüfdauer | 96 h |
| Prüfung auf lackbenetzungsstörende Stoffe | |
| Prüfspezifikation | VDMA 24364:2018-05 |
| Ergebnis | Prüfung bestanden |
| Schutzart (IP-Code) | |
| Prüfspezifikation | DIN EN 60529 (VDE 0470-1):2014-09 |
| Ergebnis Schutzgrad IP-Code | IP66/IP68 (2 m/24 h) |
| Umgebungsbedingungen | |
| Schutzart | IP66/IP67 |
| Max. zu erreichender NEMA-Code | 6 |
| Schlagfestigkeit | IK08 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 100 °C |
| Anzahl der Leiterplattenaufnahmen | 1 |
| Leiterplattenstärke | 1,57 mm ... 2,36 mm |
| Montageart | Schraubverriegelung |
Ihre Vorteile
Gehäusedesign erlaubt den Einbau unterschiedlicher Leiterplattenstärken für hohe Anwendungsvielfalt
Optionales Zubehör für Wand- und Mastmontage
Bewährte Leiterplatten-Anschlusstechnik
Integrierter Manipulationsschutz
Wirkungsvoller Schutz der Elektronik vor thermischen und mechanischen Umwelteinflüssen
