FLKM 14/KDS3-MT/PPA/PLC - Passivmodul

2290423

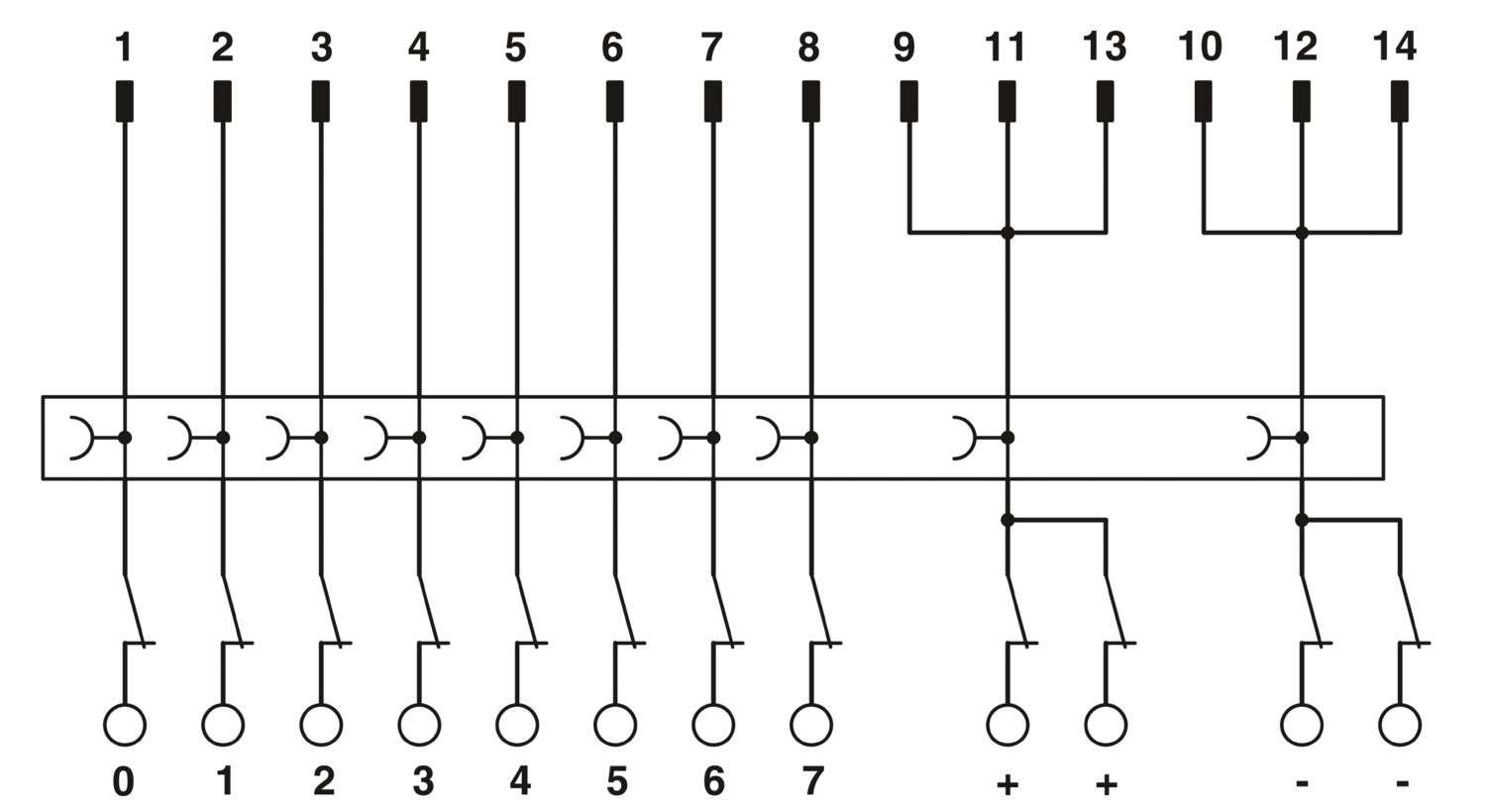

VARIOFACE-Übergabemodul, für 8 Kanäle, mit Messer-Trennklemmen und Prüfbuchsen zur Feld- und Systemseite

Produktdetails

Produkttyp	Übergabemodul
Produktfamilie	VARIOFACE
Polzahl	14
Anzahl der Kanäle	8
Isolationseigenschaften: Luft- und Kriechstrecken
Isolierung	Funktionsisolierung
Überspannungskategorie	II
Verschmutzungsgrad	2

Betriebsspannung (DC)	≤ 60 V DC
Strom (je Zweig)	≤ 1 A
Strom (Spannungseinspeisung)	≤ 3 A
Luft- und Kriechstrecken
Bemessungsisolationsspannung	63 V
Bemessungsstoßspannung	0,6 kV (1,2 / 50 μs)
Unterstützte Steuerung SIEMENS S7-1500
Passende I/O-Karte	6ES7521-1BH00-0AB0
	6ES7521-1BH50-0AA0
	6ES7521-1BL00-0AB0
	6ES7521-1BP00-0AA0 (Sinking mode)
	6ES7522-1BH00-0AB0
	6ES7522-1BH01-0AB0
	6ES7522-1BL00-0AB0
	6ES7522-1BL01-0AB0
	6ES7522-1BP00-0AA0
	6ES7522-1BP50-0AA0
	6ES7523-1BP50-0AA0 (DI32 (Sinking mode)/DQ32)
Unterstützte Steuerung ABB S800 I/O
Passende I/O-Karte	DI810
	DI811
	DI814
	DI818
	DI830
	DI831
	DI840
	DO810
	DO814
	DO818
	DO840
Unterstützte Steuerung ALLEN-BRADLEY ControlLogix
Passende I/O-Karte	1756-IB32
	1756-OB32
	1756-IN16
	1756-IB16
	1756-IC16
	1756-OB16E
Unterstützte Steuerung SCHNEIDER ELECTRIC Modicon TSX QUANTUM
Passende I/O-Karte	DDI 353
	DDI 853
	DAI 453
	DDO 353
Unterstützte Steuerung SIEMENS S7-400
Passende I/O-Karte	6ES7421-1BL01-0AA0
	6ES7422-1BL00-0AA0
	6ES7422-7BL00-0AB0
Unterstützte Steuerung MITSUBISHI MELSEC Q
Passende I/O-Karte	QX81
	QY81P
	QX41
	QX41-S1
	QX42
	QX42-S1
	QX71
	QX72
	QY41P
	QY42P
	QY71
	QH42P
	QX82
	QX82-S1
	QY82P
Unterstützte Steuerung MITSUBISHI MELSEC L
Passende I/O-Karte	LX41C4
	LX42C4
	LY41NT1P
	LY42NT1P
	LY41PT1P
	LY42PT1P
Unterstützte Steuerung HONEYWELL Experion PKS C200
Passende I/O-Karte	TC-IDD 321
	TC-ODD 321
Unterstützte Steuerung SIEMENS S7-300 / ET 200 M
Passende I/O-Karte	CPU 313C-2DP
	CPU 314C-2DP
	CPU 314C-2PtP
	6ES7321-1BH02-0AA0
	6ES7321-1BL00-0AA0
	6ES7322-1BH01-0AA0
	6ES7322-1BL00-0AA0
	6ES7323-1BH01-0AA0
	6ES7323-1BL00-0AA0
	6ES7321-1BH10-0AA0
	6ES7322-1BH10-0AA0
	CPU 313C
	CPU 313C-2PtP
Unterstützte Steuerung GE-FANUC RX3i
Passende I/O-Karte	IC694MDL754
	IC694MDL660

Anschluss 1 (Steuerungsebene)
Anschluss gemäß Norm	IEC 60603-13
Anschlussart	IDC/FLK-Stiftleiste
Anzahl der Anschlüsse	1
Polzahl	14
Steckzyklen	> 50
Rastermaß	2,54 mm
Anschluss 2 (Feldebene)
Anschlussart	Schraubanschluss mit Trennmesser
Abisolierlänge	8 mm
Schraubengewinde	M3
Polzahl	12
Leiterquerschnitt starr	0,2 mm² ... 4 mm²
Leiterquerschnitt starr (2 Leiter gleichen Querschnitts)	0,2 mm² ... 1 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 4 mm²
	0,25 mm² ... 2,5 mm² (Aderendhülse ohne Kunststoffhülse)
	0,25 mm² ... 1,5 mm² (Aderendhülse mit Kunststoffhülse)
Leiterquerschnitt flexibel (2 Leiter gleichen Querschnitts)	0,2 mm² ... 1 mm²
	0,25 mm² ... 0,75 mm² (Aderendhülse ohne Kunststoffhülse)
	0,5 mm² ... 1 mm² (TWIN-Aderendhülse mit Kunststoffhülse)
Leiterquerschnitt AWG	24 ... 12
Anzugsdrehmoment	0,5 Nm ... 0,6 Nm
Rastermaß	5,08 mm
Anschluss 3 (Feldebene)
Anschlussart	Prüfbuchse
Polzahl	10

Statusanzeige vorhanden	nein

Artikelabmessungen
Breite	67,35 mm
Höhe	77,07 mm
Tiefe	51,43 mm

Farbe	grau (RAL 7042)
Isolierstofftyp Gehäuse	PVC

Umgebungsbedingungen
Schutzart (Modul)	IP00
Schutzart (Einbauort)	≥ IP54
Umgebungstemperatur (Betrieb)	-20 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)	-20 °C ... 70 °C
Höhenlage	≤ 2000 m

UKCA
Zertifikat	UKCA-konform

Luft- und Kriechstrecken
Normen/Bestimmungen	EN IEC 60664-1

Montageart	Tragschienenmontage
Einbaulage	beliebig

Hinweis zum Betrieb	Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.

Kaufmännische Daten

Artikelnummer	2290423
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Hinweis	Auftragsgebundene Fertigung (keine Rücknahme)
Rabattgruppe	F10
Produktschlüssel	DK2181
GTIN	4017918058036
Gewicht pro Stück (inklusive Verpackung)	161 g
Gewicht pro Stück (exklusive Verpackung)	126,47 g
Zolltarifnummer	85369010
Ursprungsland	DE

Klassifikationen

Zulassungen

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
	24 V	1 A

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
	24 V	1 A

Environmental product compliance

Kompatible Produkte

Zubehör

Ihre Vorteile

Byteweise Beschriftung

Einsetzbar für digitale I/O-Baugruppen

ECLASS-13.0	27141152
ECLASS-15.0	27141152

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja
Ausnahmeregelungen soweit bekannt	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Lead (CAS-Nr.: 7439-92-1)
SCIP	0844732d-7315-46aa-ab12-8b3d1468ec63
