适用于电位分配的高密度矩阵接线单元

高密度矩阵接线单元可实现紧凑清晰的自动化信号配线。高密度矩阵接线单元与高密度矩阵配线块有多种位数可选。产品采用彩色编码的导线和接线点,以及大面积标识,实现直观安全的电位分配安装。

更多資訊
Go to Product Detail Page for item 3270225
PTRVB 8-FI /BU - 电位分配端子
PTRVB 8-FI /BU - 电位分配端子
3270225

电位分配端子, 具有供应至 6 mm2 的选项, 标称工作电压: 250 V, 额定电流: 17.5 A, 接线方式: 直插式连接, 额定接线容量: 1.5 mm2, 横截面: 0.14 mm2 - 2.5 mm2, 馈电阶段, 额定接线容量: 4 mm2, 横截面: 0.2 mm2 - 6 mm2, 安装: NS 35/7,5, NS 35/15, 颜色: 灰色, 连接元件的颜色: 蓝色

Go to Product Detail Page for item 3002371
PTU 35/4X10 - 电位分配端子
PTU 35/4X10 - 电位分配端子
3002371

电位分配端子, 在最终应用中,必须考虑所连接导线的过载和短路保护适用的安全规定。, 标称工作电压: 1000 V, 额定电流: 57 A, 负载触点, 接线方式: 直插式连接, 额定接线容量: 10 mm2, 横截面: 0.5 mm2 - 16 mm2, 线路触点, 接线方式: 螺钉连接, 额定接线容量: 35 mm2, 横截面: 1.5 mm2 - 50 mm2, 安装: NS 35/7,5, NS 35/15, 颜色: 灰色

Go to Product Detail Page for item 3214081
PTU 35/4X6/6X2,5 BU - 电位分配端子
PTU 35/4X6/6X2,5 BU - 电位分配端子
3214081

电位分配端子, 在最终应用中,必须考虑所连接导线的过载和短路保护适用的安全规定。, 标称工作电压: 1000 V, 额定电流: 105 A, 第1层左边连接, 接线方式: 螺钉连接, 横截面: 1.5 mm2 - 50 mm2, 第一层连接,内部, 接线方式: 直插式连接, 额定接线容量: 6 mm2, 横截面: 0.5 mm2 - 10 mm2, 安装: NS 35/7,5, NS 35/15, 颜色: 蓝色

Go to Product Detail Page for item 3214082
PTU 35/4X6/6X2,5-FE - 电位分配端子
PTU 35/4X6/6X2,5-FE - 电位分配端子
3214082

电位分配端子, 在最终应用中,必须考虑所连接导线的过载和短路保护适用的安全规定。, 标称工作电压: 1000 V, 额定电流: 105 A, 第1层左边连接, 接线方式: 螺钉连接, 横截面: 1.5 mm2 - 50 mm2, 第一层连接,内部, 接线方式: 直插式连接, 额定接线容量: 6 mm2, 横截面: 0.5 mm2 - 10 mm2, 安装: NS 35/7,5, NS 35/15, 颜色: 黑色/黄色

Go to Product Detail Page for item 3002369
PT 2X10/9X4 - 电位分配端子
PT 2X10/9X4 - 电位分配端子
3002369

电位分配端子, 标称工作电压: 1000 V, 额定电流: 57 A, 线路触点, 接线方式: 直插式连接, 额定接线容量: 10 mm2, 横截面: 0.5 mm2 - 16 mm2, 负载触点, 接线方式: 直插式连接, 额定接线容量: 4 mm2, 横截面: 0.5 mm2 - 6 mm2, 安装: NS 35/7,5, 颜色: 灰色

Go to Product Detail Page for item 3270142
PTRV 8-PV /BK - 电位分配端子
PTRV 8-PV /BK - 电位分配端子
3270142

电位分配端子, 标称工作电压: 250 V, 额定电流: 17.5 A, 接线方式: 直插式连接, 1,2,3,4,5,6,7与8层, 额定接线容量: 1.5 mm2, 横截面: 0.14 mm2 - 2.5 mm2, 安装: NS 35/7,5, NS 35/15, 颜色: 灰色, 连接元件的颜色: 黑色

Go to Product Detail Page for item 3214080
PTU 35/4X6/6X2,5 - 电位分配端子
PTU 35/4X6/6X2,5 - 电位分配端子
3214080

电位分配端子, 在最终应用中,必须考虑所连接导线的过载和短路保护适用的安全规定。, 标称工作电压: 1000 V, 额定电流: 105 A, 第1层左边连接, 接线方式: 螺钉连接, 横截面: 1.5 mm2 - 50 mm2, 第一层连接,内部, 接线方式: 直插式连接, 额定接线容量: 6 mm2, 横截面: 0.5 mm2 - 10 mm2, 安装: NS 35/7,5, NS 35/15, 颜色: 灰色

Go to Product Detail Page for item 3002368
PT 2X10/9X4 BU - 电位分配端子
PT 2X10/9X4 BU - 电位分配端子
3002368

电位分配端子, 标称工作电压: 1000 V, 额定电流: 57 A, 线路触点, 接线方式: 直插式连接, 额定接线容量: 10 mm2, 横截面: 0.5 mm2 - 16 mm2, 负载触点, 接线方式: 直插式连接, 额定接线容量: 4 mm2, 横截面: 0.5 mm2 - 6 mm2, 安装: NS 35/7,5, 颜色: 蓝色

Go to Product Detail Page for item 3270158
PTRVB 4-FI /BK - 电位分配端子
PTRVB 4-FI /BK - 电位分配端子
3270158

电位分配端子, 具有供应至 6 mm2 的选项, 标称工作电压: 250 V, 额定电流: 17.5 A, 接线方式: 直插式连接, 额定接线容量: 1.5 mm2, 横截面: 0.14 mm2 - 2.5 mm2, 馈电阶段, 额定接线容量: 4 mm2, 横截面: 0.2 mm2 - 6 mm2, 安装: NS 35/7,5, NS 35/15, 颜色: 灰色, 连接元件的颜色: 黑色

您的優勢

  • 結構緊湊,訊號密度提高達 20 %
  • 可自由組態的彩色導線和端子點分配,協助您直覺化且安全地進行安裝
  • 2.3 mm 測試連接易於觸及操作,測試便捷
  • 可自由分配的大面積標記空間
  • 採用統一的 CLIPLINE complete 系統附件,降低物流費用

配線塊

安裝在 DIN 導軌上的 PTRV 8 高密度矩陣配線塊

PTRV 8 高密度矩陣配線塊

用於緊湊地分配訊號的配線塊

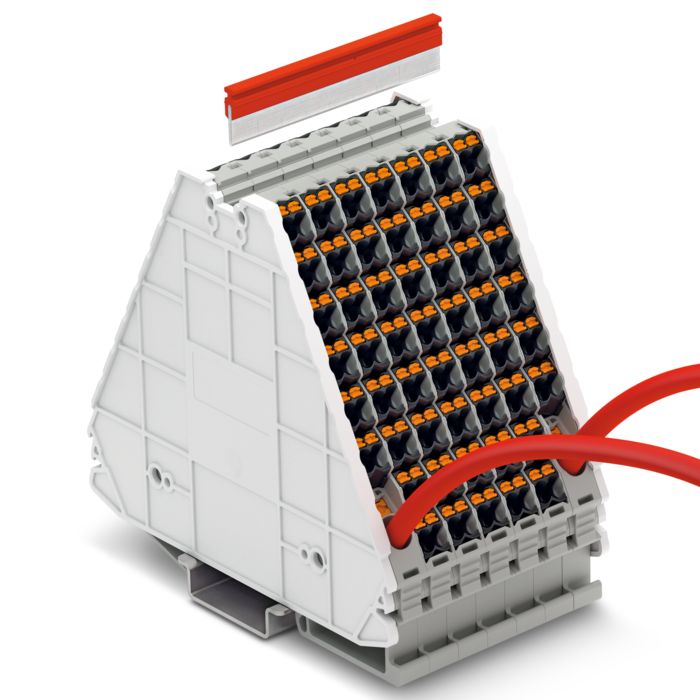

配線塊可實現最大訊號密度,且由於緊密的多層設計,可節省高達 20 % 的空間。高密度矩陣配線塊易於安裝,可以輕鬆地卡在 DIN 導軌 NS 35 上。配線塊的 2.3 mm 測試連接易於觸及操作,可輕鬆測試各個連接點。採用統一的 CLIPLINE complete 附件,有助於減少倉儲和物流費用。
我們提供各種標準化顏色組合的(例如依據 DIN VDE 0815)預製配線塊,也可提供可自由裝配的款型。

卡在 DIN 導軌上的電位分配器

帶和不帶餽電裝置的電位分配器

電位分配器確保電位分配清晰

與配線塊不同的是,電位分配器只有一個電位。電位分配器有帶和不帶餽電裝置兩種款型,可藉助標準化橋接件 FBS 輕鬆、快速完成擴展。與配線塊一樣,電位分配器也可實現最大訊號密度,而且也能輕鬆卡接在 NS 35 DIN 導軌上。

配線塊

配線塊

配線塊 PTRV 的組態器

組態您定製的配線塊,實現自動化領域中一目瞭然的訊號編組。

打開的配線塊和高密度矩陣配線塊產品手冊

配線塊和高密度矩陣配線塊產品手冊

下載

您需要紙質的配線塊和電位分配器手冊?下面是我們的產品手冊和品質手冊。
