UL Listed
Toelatings-ID: E221474| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 30 V | 1 A |
SAC-17P-MS/5,0-35T/FS SH SCO
-
Sensor-/actorkabel
1402421

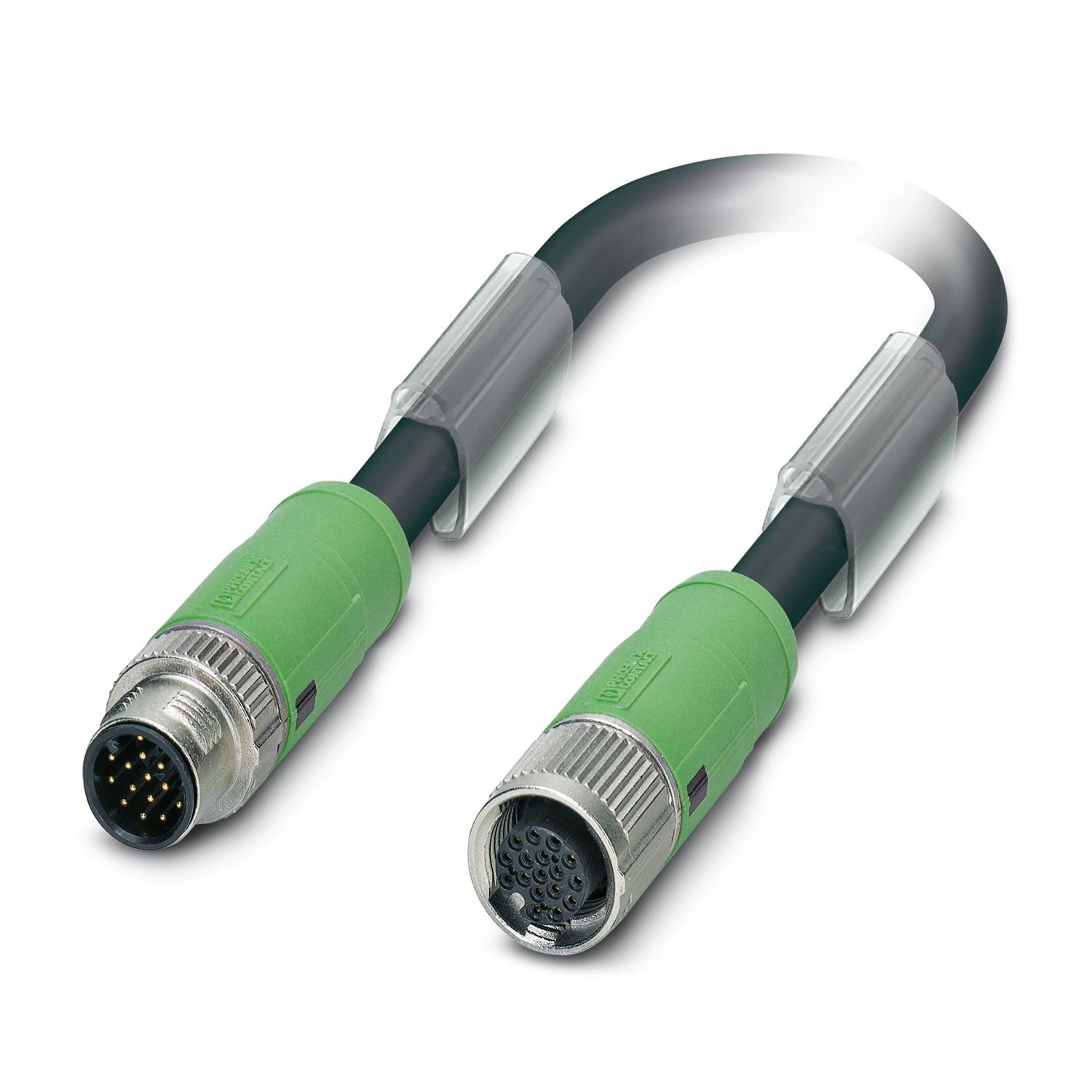

Sensor-/actorkabel, 17-polig, PUR/PVC, zwart RAL 9005, afgeschermd, rechte steker M12-SPEEDCON, A-gepolariseerd, op rechte bus, M12-SPEEDCON, kabellengte: 5 m
Productdetails
| Producttype | Sensor-/actorkabel |
| toepassing | Standaard |
| aantal polen | 17 |
| Aantal kabelAansluitingen | 1 |
| Afgeschermd | ja |
| polarisatie | A |
| Isolatie-eigenschappen | |
| Overspanningscategorie | II |
| vervuilingsgraad | 3 |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| materiaal behuizing | TPU, moeilijk ontvlambaar, zelfdovend |
| materiaal contact | CuZn |
| materiaal contactoppervlak | Ni/Au |
| materiaal contactblok | PA 6.6 |
| Materiaal wartel | zinkspuitgietwerk, vernikkeld |
| nominale spanning UN | 30 V AC |
| 30 V DC | |
| nominale stroom IN | 1,5 A |
| Mechanische gegevens | |
| steekcycli | ≥ 100 |
| statusindicatie | nee |
| statusindicatie aanwezig | nee |
| Aansluiting 1 | |
| bouwvorm | connector recht M12 SPEEDCON |
| aantal polen | 17 |
| Type vergrendeling | SPEEDCON |
| Type polarisatie | A |
| Aansluiting 2 | |
| bouwvorm | Busconnector recht M12 SPEEDCON |
| aantal polen | 17 |
| Type vergrendeling | SPEEDCON |
| Type polarisatie | A |
| kabellengte | 5 m |
| PUR/PVC, zwart, Twisted-Pair [35T] | |
| Maatschets |
|
| Kabelgewicht | 105 kg/km |
| UL AWM Style | 20233 / 1061 (80 °C / 300 V) |
| aantal polen | 17 |
| Afgeschermd | ja |
| Kabeltype | PUR/PVC, zwart, Twisted-Pair [35T] |
| aderopbouw signaalleiding | 18x 0,10 mm |
| AWG signaalleiding | 26 |
| aderdoorsnede | 17x 0,14 mm² (signaalader) |
| aderdiameter inclusief isolatie | 1 mm ±0,05 mm (signaalader) |
| kabelbuitendiameter | 9,20 mm ±0,2 mm |
| buitenmantel, materiaal | PUR |
| buitenmantel, kleur | zwart RAL 9005 |
| materiaal aders | vertinde Cu-litzendraad |
| materiaal aderisolatie | PVC |

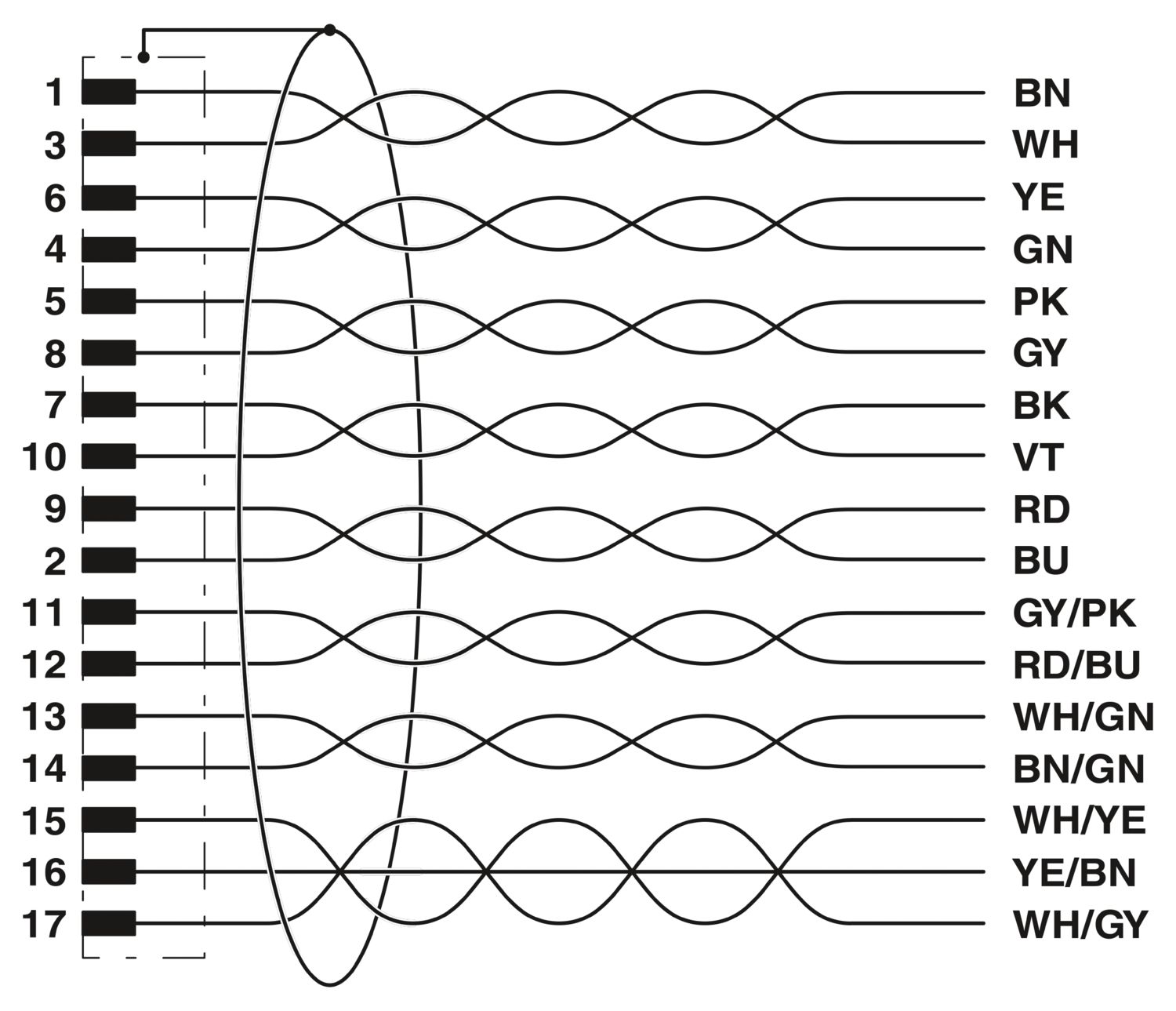

| afzonderlijke ader, kleur | wit-bruin, groen-geel, grijs-roze, blauw-rood, zwart-paars, grijs/roze-rood/blauw, wit/groen-bruin/groen, wit/geel-geel/bruin-wit/grijs |
| compleet getwist | 7 aderparen en 1 x 3 aders samen getwist |
| optische schermafdekking | 85 % |
| max. aderweerstand | 142 Ω/km (bij 20 °C) |
| isolatieweerstand | ≥ 10 MΩ*km (bij 20 °C) |
| nominale spanning kabel | 42 V AC |
| Testspanning | 1500 V AC |
| minimale buigradius, vast gelegd | 5 x D |
| minimale buigradius, flexibel gelegd | 10 x D |
| kleinste buigradius, permanent gelegd | 46 mm |
| kleinste buigradius, flexibel gelegd | 92 mm |
| Dynamische belastbaarheid (buigen) | max. aantal buigcycli: 4000000, buigradius: 92 mm, richting van de verplaatsing: 10 m, snelheid van de verplaatsing: 3 m/s, Versnelling: 10 m/s² |
| vlambestendigheid | volgens DIN EN 60332-1-2 |
| volgens VW-1 | |
| oliebestendigheid | volgens DIN EN 60811-2-1 |
| Overige bestendigheid | hydrolyse- en microbenbestendig (volgens EN 50396) |
| Bijzondere eigenschappen | kabelrupsbestendig |
| omgevingstemperatuur (bedrijf) | -30 °C ... 80 °C (kabel, vaste montage) |
| -5 °C ... 80 °C (kabel, flexibele montage) | |
| Omgevingsomstandigheden | |
| beschermklasse | IP65 |
| IP67 | |
| omgevingstemperatuur (bedrijf) (connector / bus) | -25 °C ... 85 °C (steker/bus) |
| omgevingstemperatuur (bedrijf) (kabel, vaste montage) | -40 °C ... 80 °C (kabel, vaste montage) |
| omgevingstemperatuur (bedrijf) (kabel, flexibele montage) | -5 °C ... 80 °C (kabel, flexibele montage) |
| M12 | |
| normcode | M12-connector |
| normen/bepalingen | IEC 61076-2-101 |
Uw voordelen
Eenvoudig en veilig: 100 % elektrisch geteste, steekbare componenten
Tijd besparen dankzij de installatie met SPEEDCON-snelvergrendeling
Ruimte besparen – met meerpolige connectoren
Signalen betrouwbaar overdragen – 360°-afscherming in elektromagnetisch belaste omgevingen
