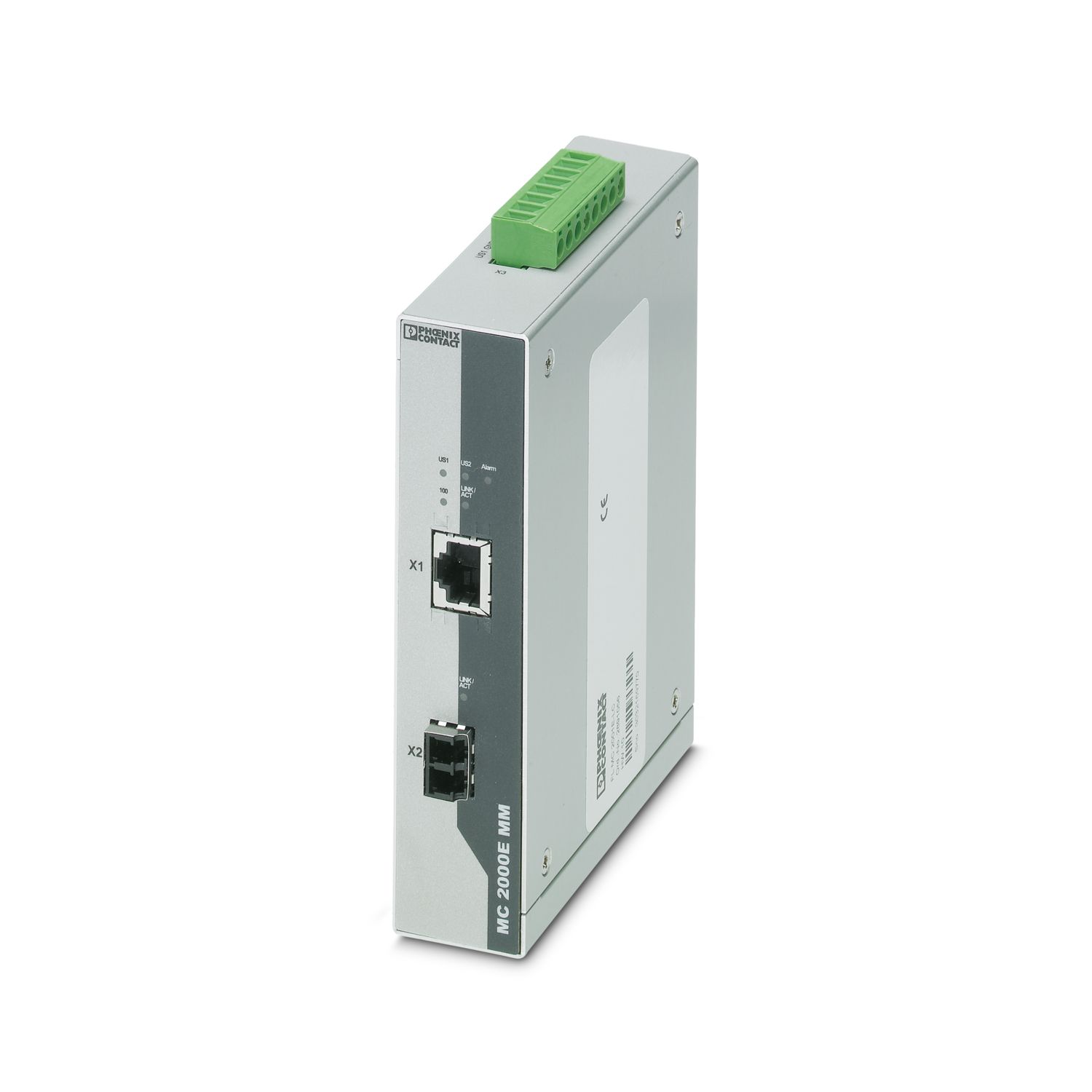

FL MC 2000E LC - Glasvezelconverters - 2891056

Opmerking

Opmerking met betrekking tot de toepassing
Opmerking met betrekking tot de toepassing	Uitsluitend voor industrieel gebruik

Artikeleigenschappen

Producttype	Mediumconverter
MTTF	95,3 jaren (Standaard MIL-HDBK-217F, temperatuur 25 °C, bedrijfscyclus 100%)
signaalvertraging	700 ns (Pass-Through-modus, 100 MBit/s, statisch)

Elektrische eigenschappen

galvanische scheiding	VCC // FE // Ethernet
Testspanning data-interface/voeding	1500 V AC (500 V AC, 1 minuut)
Voeding
voedingsspanningsbereik	12 V DC ... 57 V DC
nominale voedingsspanning	24 V DC
	48 V DC
stroomopname typ.	110 mA (24 V DC)

Uitgangsgegevens

schakelen
benaming uitgang	relaisuitgang
beschrijving van de uitgang	storingsmelduitgang
Aantal uitgangen	1
Type contactswitch	verbreekcontact
Schakelspanning maximaal	24 V DC
Schakelstroom maximaal	100 mA

aansluitgegevens

Voeding
Aansluitmethode	steekbare schroefaansluiting (COMBICON), redundantie mogelijk
Aderdoorsnede soepel	0,20 mm² ... 2,50 mm²
Aderdoorsnede massief	0,20 mm² ... 2,50 mm²
aderdoorsnede soepel [AWG]	24 ... 12
aderdoorsnede AWG	24 ... 12
Aanhaalmoment	5 Nm ... 7 Nm

Interfaces

signaal	Ethernet
Data: optische lichtgeleiderkabel
min. zendvermogen	-19 dBm
max. zendvermogen	-14 dBm
overdrachtslengte incl. 3 dB-systeemreserve	8 km (Glasvezel met F-G 62.5/125 0,7 dB/km F1000)
		3,3 km (Glasvezel met F-G 62.5/125 2,6 dB/km F600)
		9,6 km (Glasvezel met F-G 50/125 0,7 dB/km F1200)
		5,3 km (Glasvezel met F-G 50/125 1,6 dB/km F800)
Aansluitmethode	LC-Duplex
golflengte	1310 nm
min. ontvangergevoeligheid	-32 dBm
max. ontvangergevoeligheid	-14 dBm
overdrachtsmedium	multimode glasvezel
overdrachtsmedium		GI-HCS-vezel
Data: Ethernet-interface, 100Base-Tx overeenkomstig IEEE 802.3u
overdrachtssnelheid	100 Mbps
seriële overdrachtssnelheid	100 Mbit/s
Aansluitmethode	RJ45-bus, afgeschermd
Aantal kanalen	1
overdrachtslengte	100 m (Twisted-Pair, afgeschermd)
overdrachtsmedium	Koper
signaal-led's	LNK/ACT, 100
link through	link fault pass through
MDI-/MDI-X-omschakeling	Auto-MDI(X)
Data flow controle/protocollen	IEC 61850-3, IEEE 1613

Afmetingen

Breedte	30 mm
Hoogte	130 mm
diepte	100 mm

Materiaal

materiaal behuizing	aluminium

Kabel/leiding

Lichtgeleiderkabel
vezeltypen	50/125 µm
	62,5/125 µm
	glasvezel

Mechanische tests

Trilbestendig volgens EN 60068-2-6/IEC 60068-2-6	: 5g, 150 Hz, criterium 3
Schokbestendig volgens EN 60068-2-27/IEC 60068-2-27	: 30g, 11 ms, halfsinus-schokimpuls

Omgevings- en levensduuromstandigheden

Omgevingsomstandigheden
beschermklasse	IP20
omgevingstemperatuur (bedrijf)	-40 °C ... 75 °C
Omgevingstemperatuur (opslag/transport)	-40 °C ... 85 °C
hoogtepositie	4850 m
Toelaatbare luchtvochtigheid (bedrijf)	5 % ... 95 % (geen condens)
toelaatbare luchtvochtigheid (opslag/transport)	5 % ... 95 % (geen condens)
schokken	300 m/s², 11 ms (IEC 60068-2)
Luchtdruk (bedrijf)	86 kPa ... 108 kPa
luchtdruk (opslag/transport)	66 kPa ... 108 kPa

Toelatingen

Conformiteit/toelatingen
conformiteit	CE-conform
UL, USA / Canada	Class I, Div. 2, Groups A, B, C, D

EMC-gegevens

elektromagnetische compatibiliteit	conformiteit met EMC-richtlijn 2014/30/EU
stoorimmuniteit	IEC 61850-3, IEEE 1613, EN 61000-6-2: 2005
Stooremissie
normen/bepalingen	EN 61000-6-4
Ontlading statische elektriciteit
normen / bepalingen	EN 61000-4-2
Ontlading statische elektriciteit
Opmerking	criterium B
Elektromagnetisch HF-veld
normen / bepalingen	EN 61000-4-3
Elektromagnetisch HF-veld
Opmerking	criterium A
Snelle transiënten (Burst)
normen / bepalingen	EN 61000-4-4
Snelle transiënten (Burst)
Opmerking	criterium A
stootstroombelasting (surge)
normen / bepalingen	EN 61000-4-5
stootstroombelasting (surge)
Opmerking	criterium B
Adergebonden beïnvloeding
normen / bepalingen	EN 61000-4-6
Adergebonden beïnvloeding
Opmerking	criterium A

Montage

montagetechniek	Railmontage
inbouwpositie	op horizontale montagerail NS 35 volgens EN 60715

Artikelnummer	2891056
Verpakkingseenheid	1 Stuks
Minimale bestelhoeveelheid	1 Stuks
Verkoopcode	DNC312
Productcode	DNC312
Cataloguspagina	Pagina 353 (C-6-2019)
GTIN	4046356763141
Gewicht per stuk (inclusief verpakking)	485,6 g
Gewicht per stuk (exclusief verpakking)	315 g
Douanetariefnummer	85176200
Land van herkomst	TW

EU RoHS
Voldoet aan de eisen van de RoHS-richtlijn	Ja
uitzonderingsregelingen voor zover bekend	6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-10 Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Lead (CAS-nr.: 7439-92-1)
SCIP	bd962b68-8d47-4d62-8600-9db90b2c704d
