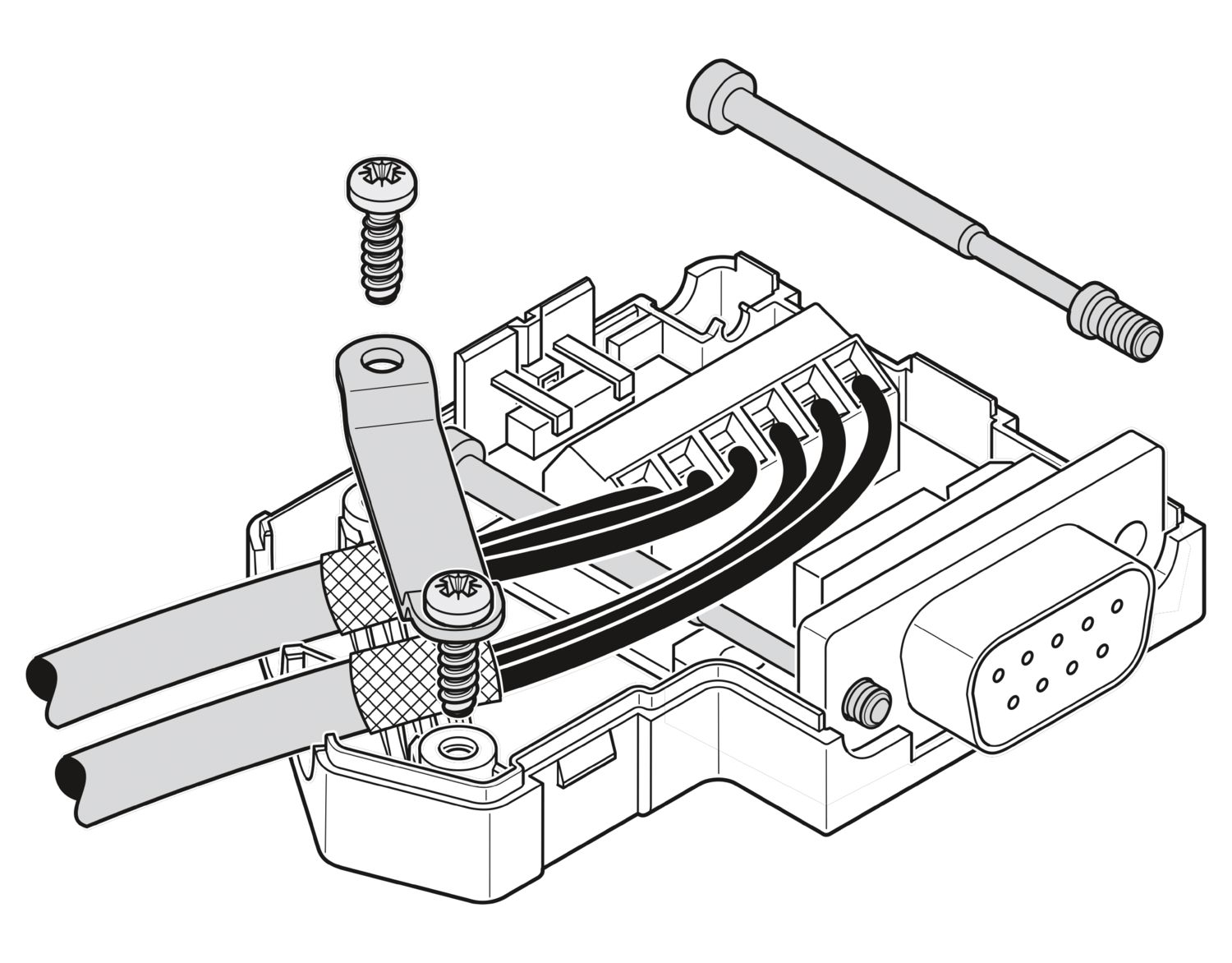

De D-SUB-serie SUBCON-PLUS-CAN/... is speciaal ontworpen voor toepassing in CAN-systemen. Ze maken onder praktijkomstandigheden een comfortabele en snelle aansluiting van de binnenkomende en doorgaande buskabels mogelijk. De afsluitweerstand is in alle uitvoeringen al geïntegreerd en kan via een schuifschakelaar van buitenaf worden ingeschakeld. Op hetzelfde moment wordt het doorgaande bussegment afgeschakeld. Dit vergemakkelijkt de segmentsgewijze inbedrijfstelling en voorkomt foutieve afsluitingen. Een bijzonder kenmerk van de 35° haakse stekeruitvoering is de wendbaarheid van de interne aansluiteenheid. Zo kunt u ter plaatse beslissen of u de kabel linksom of rechtsom wilt laten lopen.

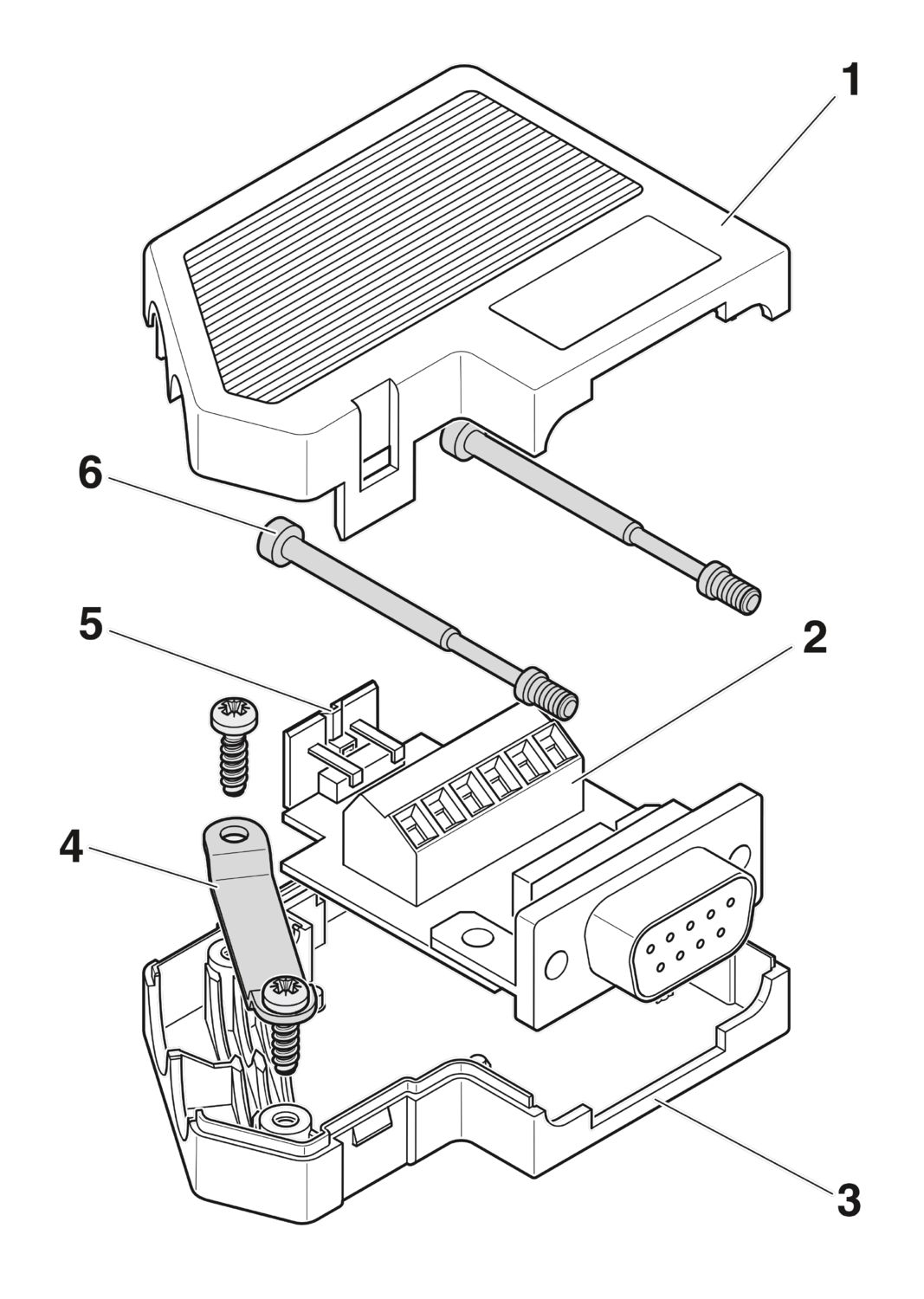

SUBCON-PLUS-CAN
-
D-SUB-busconnector
2744694
D-SUB-connector, 9-polige busconnector, twee 35°-kabelaansluitingen op één klemmenrij, bussysteem: CAN, CANopen®, SafetyBus-P tot 1 Mbit/s, afsluitweerstand via schuifschakelaar in te schakelen, pinbezetting: 2, 3, 7; schroefaansluitklemmen
Productdetails
| Opmerking met betrekking tot de toepassing | |
| Opmerking met betrekking tot de toepassing | Uitsluitend voor industrieel gebruik |
| Gebruiksbeperking | |
| CCCex - aanwijzing | Het gebruik in explosiegevaarlijke omgevingen is in China niet toegestaan. |
| Producttype | Dataconnector |
| MTTF | 6706 jaren (SN 29500-standaard, temperatuur 25 °C, arbeidscyclus 21% ) |
| 1817 jaren (SN 29500-standaard, temperatuur 40 °C, arbeidscyclus 34,25% ) | |
| 155 jaren (SN 29500-standaard, temperatuur 40 °C, arbeidscyclus 100% ) | |
| Pinbezetting | 2, 3, 7 |
| nominale spanning UN | 5 V |
| nominale stroom IN | 100 mA |
| overdrachtsmedium | Koper |
| D-SUB-connector | |
| Aansluitmethode | D-SUB-bus |
| Printaansluiting | |
| Aansluitmethode | schroefaansluiting |
| Striplengte | 5 mm |
| Min. aderdoorsnede massief | 0,14 mm² |
| Max. aderdoorsnede massief | 1,5 mm² |
| Min. aderdoorsnede soepel | 0,14 mm² |
| Max. aderdoorsnede soepel | 1 mm² |
| min. 1-draads/klemplaats massief AWG | 26 |
| Eendraads/aansluitpunt massief AWG max. | 16 |
| min. soepele aderdoorsnede AWG | 26 |
| Max. soepele aderdoorsnede in AWG | 18 |
| bussysteem | CAN, CANopen, SafetyBus-P |
| signaal | CAN |
| CANopen® | |
| SafetyBUS p |
| Maatschets |
|
| Breedte | 16 mm |
| Hoogte | 44 mm |
| lengte | 60 mm |
| materiaal (Behuizing) | ABS (gemetalliseerd) |
| kabelbuitendiameter | 6 mm ... 10 mm (Binnenkomende bustak) |
| Mechanische gegevens | |
| steekcycli | > 200 |
| Trilbestendig volgens EN 60068-2-6/IEC 60068-2-6 | Trilling (bedrijf): 5g, 10 ... 150 Hz, 2,5 h, in XYZ...richting |
| Schokbestendig volgens EN 60068-2-27/IEC 60068-2-27 | schok (bedrijf): 15 g, gedurende 11 ms, halfsinus-schokimpuls |
| Omgevingsomstandigheden | |
| beschermklasse | IP40 |
| omgevingstemperatuur (bedrijf) | -20 °C ... 75 °C |
| Omgevingstemperatuur (opslag/transport) | -25 °C ... 80 °C |
| hoogtepositie | ≤ 5000 m (Beperking, zie de fabrikantverklaring voor gebruik op hoogte) |
| Toelaatbare luchtvochtigheid (bedrijf) | 10 % ... 95 % (geen condens) |
| toelaatbare luchtvochtigheid (opslag/transport) | 5 % ... 95 % (geen condens) |
| ATEX | |
| Codering | II 3 G Ex ec IIC T4 Gc |
| Certificaat | PxCIF14ATEX2744694X |
| Opmerking | Neem de bijzondere installatieaanwijzingen in de documentatie in acht! |
| Schadelijke-gassentest | |
| Codering | ISA-S71.04-1985 G3 Harsh Group A |
| vrij van stoffen die de laklaag kunnen aantasten | VDMA 24364:2018-05 |
UL Recognized
Toelatings-ID: E238705CSA
Toelatings-ID: 2437602
Uw voordelen
Separate klemmen voor buskabels
Hoge overdrachtssnelheid
Segmentgewijze inbedrijfstelling
Kabelinvoer flexibel te selecteren
Confectionering onder veldomstandigheden
Hoge EMC-bestendigheid
Geschikt voor buskabels overeenkomstig CiA Draft Recommendation 303-1 met een buitendiameter van 8 mm
In te schakelen afsluitweerstand
Wijziging van de D-SUB-oriëntatie door draaibaar aansluitblok
