PT 2X1-BE
-
Basiselement overspanningsbeveiliging
2856139

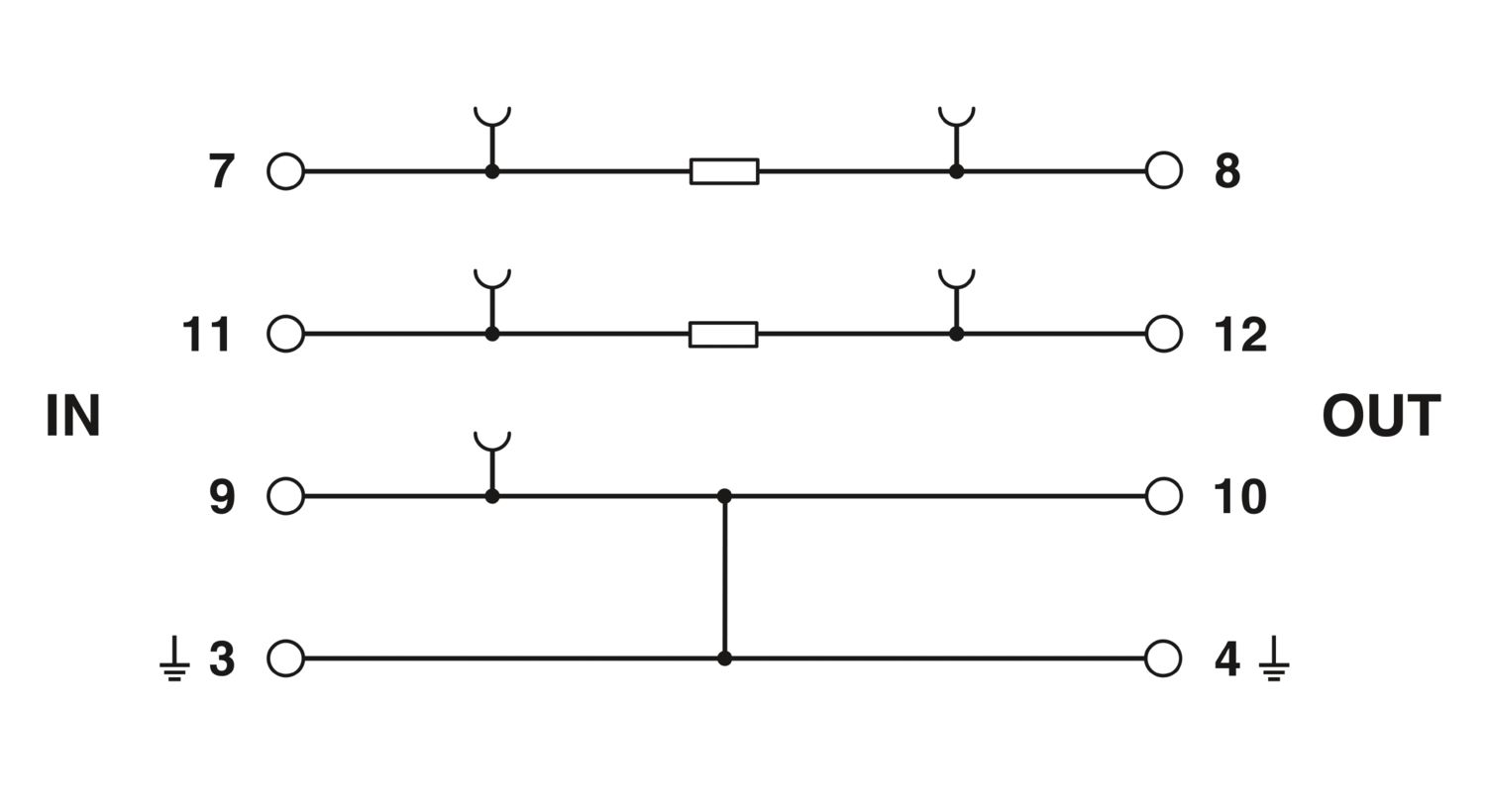

Basiselement voor beveiligingssteker PT met beveiligingsschakeling voor twee aders van éénzijdig geaarde signaalcircuits, montage op NS 35/7,5 en NS 35/15, moduulbreedte: 17,5 mm
Productdetails
| Aanwijzing voor de bediening | Bij toepassing van de basiselementen PT ...-BE zijn de aansluitingen 9/10 (GND) direct via de metalen montagevoet met de montagerail verbonden. |
| Producttype | Basiselement |
| Productfamilie | PLUGTRAB PT |
| bouwvorm | moduul voor railmontage, tweedelig steekbaar |
| aantal polen | 2 |
| melding overspanningsbeveiliging defect | geen |
| Isolatie-eigenschappen | |
| Overspanningscategorie | III |
| Vervuilingsgraad | 2 |
| nominale spanning UN | 24 V AC |
| Aansluitmethode | schroefaansluiting |
| schroefdraad | M3 |
| Aanhaalmoment | 0,5 Nm |
| Aderdoorsnede soepel | 0,2 mm² ... 2,5 mm² |
| Aderdoorsnede massief | 0,2 mm² ... 4 mm² |
| Aderdoorsnede AWG | 24 ... 12 |
| Maatschets |
|
| Breedte | 17,7 mm |
| Hoogte | 90 mm |
| diepte | 51,5 mm (incl. montagerail 7,5 mm) |
| Deeleenheid | 1 TE |
| Kleur | zwart (RAL 9005) |
| koperkleurig | |
| Brandbaarheidsklasse volgens UL 94 | V-0 |
| materiaal behuizing | PA 6.6 |
| Mechanische gegevens | |
| open zijwand | Nee |
| Maximale continue spanning UC | 40 V DC |
| 28 V AC | |
| Nominale stroom | 300 mA (45 °C) |
| Weerstand per pad | 4,7 Ω ±10 % |
| melding overspanningsbeveiliging defect | geen |
| max. vereiste voorzekering | 315 mA (T) |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -40 °C ... 85 °C |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 85 °C |
| hoogtepositie | ≤ 2000 m (amsl) |
| normen/bepalingen | IEC 61643-21 |
| Opmerking | 2000 + rectificatie 2001 + A1:2008, gemodificeerd + A2:2012 |
| normen/bepalingen | EN 61643-21 |
| Opmerking | 2001 + A1:2009 + A2:2013 |
| montagetechniek | montagerail: 35 mm |
Uw voordelen
Groot onderhoudscomfort door 2-delige opbouw
Eenvoudige selectie voor iedere vereiste in de M&R-techniek dankzij het complete programma
Geen beïnvloeding van het signaal bij onderhoudswerkzaamheden dankzij impedantieneutraal insteken en uittrekken van de beveiligingssteker
