Het CLIPLINE complete-aansluitklemmensysteem biedt al 25 jaar de mogelijkheid om verschillende aansluitklemmen vrij en flexibel te combineren. Daartoe behoren doorgangsklemmen en diverse functieklemmen in verschillende aansluitmethoden. Naast de aansluitklemmen heeft het systeem uniform brug-, markerings- en testtoebehoren.
Het ontstaan van het aansluitklemmensysteem
Het begin van CLIPLINE complete

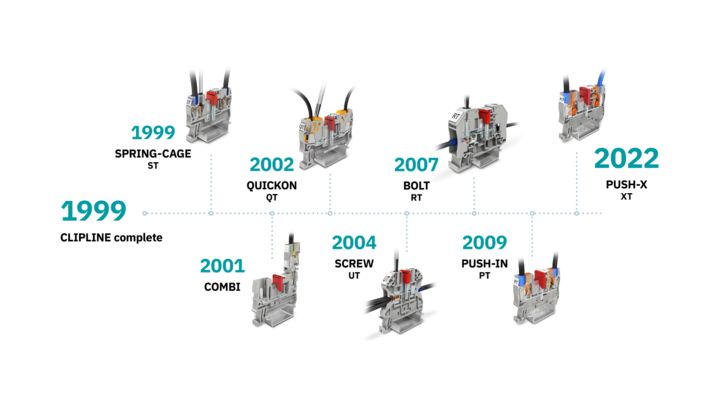

Geïnspireerd door RWE vonden we bij Phoenix Contact in 1928 de eerste aansluitklemmen uit. In de jaren daarna hebben we de klemmen, die toen nog van keramiek waren, verder ontwikkeld. De keramische klemmen werden in 1953 duroplast klemmen en later, in 1976, de eerste thermoplast klemmen (UK). De UK-klemmenserie was een belangrijke stap voorwaarts, omdat de aansluitklemmen niet alleen in overeenstemming waren met hoge eisen, maar voor het eerst ook in serie geproduceerd konden worden. Maar dat vonden we niet genoeg. Na verloop van tijd werd de rendabiliteit van producten en bedrijven steeds belangrijker als gevolg van de internationalisering en ontstond het eerste idee voor een overkoepelend aansluitklemmensysteem. Het doel was om verschillende typen aansluitklemmen met identiek toebehoren te kunnen combineren en zo de opslag- en logistieke kosten te minimaliseren. In 1999 werd met de ST-aansluitklemmen de eerste klemmenserie van het CLIPLINE complete-systeem geïntroduceerd. Hoe heeft het systeem zich verder ontwikkeld? Neem zelf een kijkje en klik door de volgende tijdlijn:
Het begon allemaal in 1999, toen de veerdruk-aansluittechniek "ST" werd geïntroduceerd. Dit was het eerste essentiële onderdeel van CLIPLINE complete.
Trekveertechnologie ST (1999)
Het begin van het aansluitklemmensysteem CLIPLINE complete.
Het begon allemaal in 1999, toen de veeraansluittechniek "ST" werd geïntroduceerd. Dit was het eerste essentiële onderdeel van het CLIPLINE complete-systeem. Toen de eerste ST-aansluitklemmen werden ontwikkeld, wilde men al een gestandaardiseerd systeem.
Snijaansluittechnologie QT (2002)
QT opende de deur naar de spoorwegindustrie in Frankrijk.
In 2002 werd het CLIPLINE complete-systeem uitgebreid met aansluitklemmen met snijaansluittechniek. De QT-technologie is vandaag de dag nog steeds één van de snelste aansluittechnologieën.

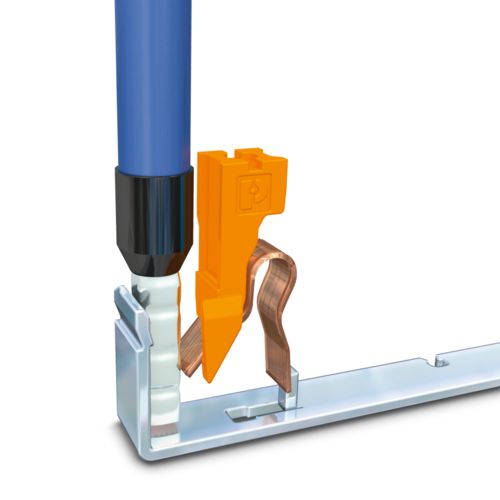

Push-in Technology PT (2009)
Push-in is één van de grootste mijlpalen van het systeem.
In 2009 vormde de Push-in Technology de basis voor een efficiënte aansluiting zonder gereedschap in de schakelkastbouw. Het aansluitklemmensysteem ondersteunde de integratie van de toen nieuwe Push-in Technology. Klanten konden vanwege het uniforme toebehoren en de contour die identiek was met de ST-aansluitklemmen eenvoudig overstappen naar Push-in.

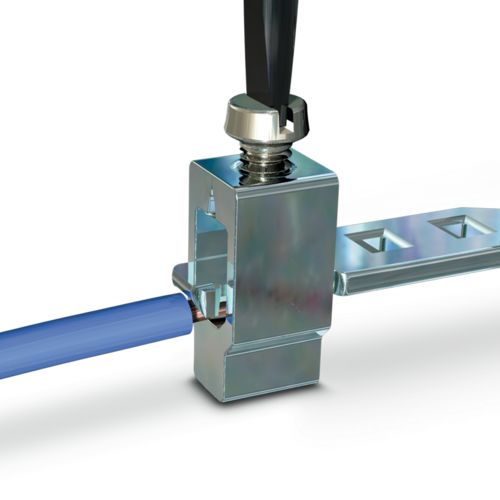

Schroefaansluittechnologie UT (2004)
CLIPLINE complete breidt uit door de schroef.
In 2004 werd de UT-familie geïntegreerd in het CLIPLINE complete-systeem en bracht een revolutie teweeg in de gevestigde schroefaansluittechniek van UK-klemmen. Deze integratie hielp het aansluitklemmensysteem uit te breiden naar de brede aansluitklemmenmarkt.
Push-X-technologie XT (2022)
De toekomst begint nu.
Met Push-X is de jongste telg van de familie in 2022 toegetreden tot het aansluitklemmensysteem. De nieuwe aansluittechnologie zal de volgende innovatiefase in de schakelkastbouw vormgeven. Push-X biedt optimale eigenschappen voor zowel handmatige als geautomatiseerde aansluiting.
Steekaansluittechnologie COMBI (2001)
De steekbare oplossing van het systeem.
In 2001 werd het steekbare COMBI-systeem in CLIPLINE complete geïntegreerd. De COMBI-aansluiting is bijzonder geschikt voor de aansluiting van voorgeconfectioneerde kabelbomen en stelt de eindklant in staat om de schakelkast eenvoudig aan te sluiten.

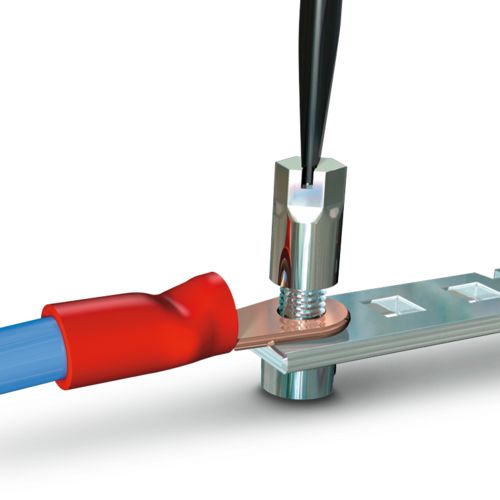

Boutaansluittechnologie RT (2007)
Aansluitklemmen voor adereinden met kabelschoenen.
In 2007 werd de nieuwe RT-boutaansluittechniek onderdeel van het aansluitklemmensysteem. Vanaf dat moment konden ook aders met ring- en vorkkabelschoenen worden aangesloten met het CLIPLINE complete systeem.

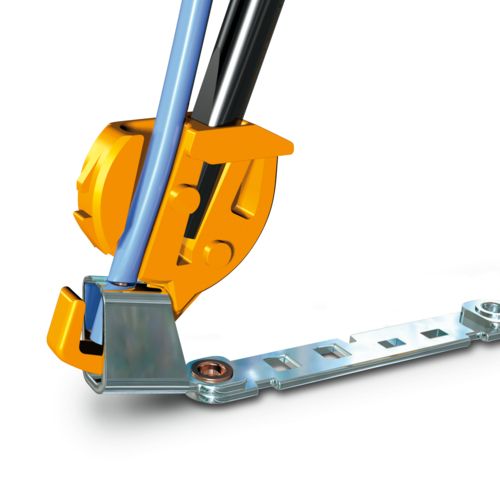

QT, nog steeds de snelste aansluittechniek, werd in 2002 op de markt gebracht en was onze deuropener voor de spoorwegindustrie in Frankrijk.
Brugtoebehoren
Gestandaardiseerde steekbruggen – een succesvol concept
Het FBD-steekbrugsysteem is één van de essentiële succesfactoren van het CLIPLINE complete-aansluitklemmensysteem. Daarmee werd Phoenix Contact 's werelds toonaangevende fabrikant van aansluitklemmen. Dankzij het brugsysteem kunnen verschillende aansluitklemmen doorsnede-, functie- en technologieoverstijgend snel en eenvoudig worden aangesloten. De standaardisering van de steekbruggen stelt klanten ook in staat om de kosten voor opslag en logistiek te verlagen.
Testtoebehoren
Gestandaardiseerde testpoorten maken snelle testprocedures mogelijk
Het testtoebehoren van het CLIPLINE complete-systeem werd eveneens gestandaardiseerd en maakt daardoor aansluitklemmenoverstijgend contact met de stroomrail in de functieschacht. Om de stroom in geval van een bezette functieschacht te kunnen testen, beschikken de klemmen van het CLIPLINE complete-systeem over extra testmogelijkheden. De veerkrachtklemmen en QT-aansluitklemmen hebben bijv. een testpoort voor gestandaardiseerde testsondes van 2 mm en de schroefklemmen kunnen eenvoudig worden getest via de klemschroeven.
Markeringsmateriaal voor aansluitklemmen
Markeringstoebehoren
Hoge overzichtelijkheid voor geordende schakelkasten
De aansluitklemmen van het CLIPLINE complete-systeem hebben gestandaardiseerde markeergroeven voor het aanbrengen van markeerlabels. Het markeringsmateriaal kan daarom technologieoverstijgend in de verschillende klemmen worden gebruikt, waardoor zowel de opslag- als de logistieke kosten tot een minimum worden beperkt. Het is alleen nodig om een ander materiaal te gebruiken, als de dwarsdoorsnede met een andere steekbreedte wordt gewijzigd.
In 2004 werd de UT-familie geïntegreerd in het CLIPLINE complete-systeem en zorgde voor een revolutie in de reeds gevestigde schroefaansluittechniek.
Industrieën en toepassingen
Voorbeelden van toepassingen voor het aansluitklemmensysteem
Energiebranche
In de energiebranche zijn de aansluitklemmen cruciaal voor de efficiënte aansluiting en de veilige werking van schakelkasten en verdelers. De aansluitklemmen van Phoenix Contact worden gebruikt op het gebied van energieopwekking en -verdeling. Naast het directe doorsturen en verdelen van opgewekte energie ondersteunen de klemmen ook de opwekking van hernieuwbare energie, zoals bij de productie van warmtepompen, windturbines en solarparken.

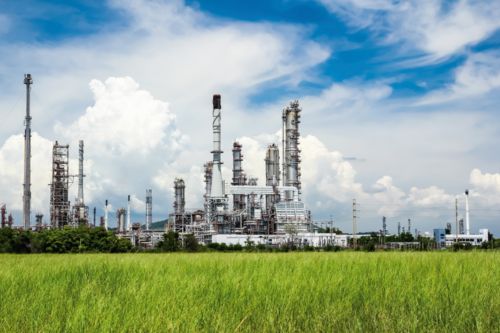

Procesindustrie
De CLIPLINE complete-aansluitklemmen zijn geschikt voor de verschillende uitdagingen in de procesindustrie. Naast een uitgebreide beschikbaarheid van de installatie, modularisering en digitalisering voldoen de aansluitklemmen ook aan bijzonder hoge eisen op het gebied van veiligheid en duurzaamheid. De aansluitklemmen met Ex-certificering (EAC Ex, ATEX, IECEx, UKCA-Ex...) zijn in het bijzonder geschikt voor verschillende toepassingen in de procesindustrie.
Verkeersinfrastructuur
In dit geval omvat de verkeersinfrastructuur zowel het wegverkeer, de scheepvaart als het spoorverkeer. Om ervoor te zorgen dat de aansluitklemmen van het CLIPLINE complete-systeem ook hier kunnen worden gebruikt, zijn verschillende aansluitklemmen van het systeem onderworpen aan de specifieke normen en richtlijnen van de scheepvaartindustrie (DNV GL) en de spoorwegindustrie.
Gebouweninstallatie
Het aansluitklemmensysteem bevat speciale installatie- en KNX-klemmen voor de gebouweninstallatie. De installatieklemmen voldoen aan alle noodzakelijke normen voor gebouweninstallaties en bieden de beste voorwaarden dankzij hun speciale kenmerken, zoals de geïntegreerde scheidingsschuiven voor het scheiden van de nuladers.
Machine- en schakelmachinebouw
Aansluitklemmen zijn ook een belangrijk onderdeel in de machine- en schakelmachinebouw. Elke afzonderlijke machine of installatie heeft verschillende elektrische interfaces nodig op het gebied van vermogens- en sensoraansluiting. In de schakelkast worden deze interfaces meestal gerealiseerd met aansluitklemmen.

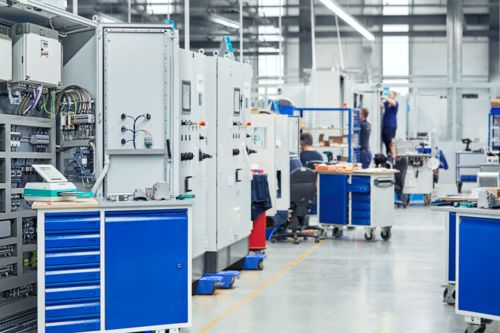

Schakelkastbouw
In de schakelkastbouw zijn er waarschijnlijk de meeste gebruiksmogelijkheden voor de aansluitklemmen. Het aansluitklemmensysteem biedt vele voordelen, vooral voor orderproductie. Met het CLIPLINE complete-systeem kan de schakelkastbouwer individueel inspelen op de eisen van de klant. Noch de toekomstige gebruikslocatie, noch de gewenste aansluittechnologie vormt hier een hindernis. Bovendien is niet voor elke order ander toebehoren nodig, wat een positief effect heeft op zowel de opslag- als logistieke kosten.

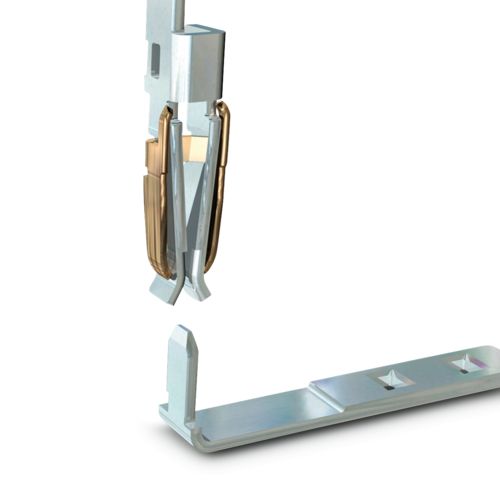

Slim en eenvoudig – in 2009 legde de Push-in Technology de basis voor een efficiënte aansluiting zonder gereedschap in de schakelkastbouw.
De toekomst van het aansluitklemmensysteem

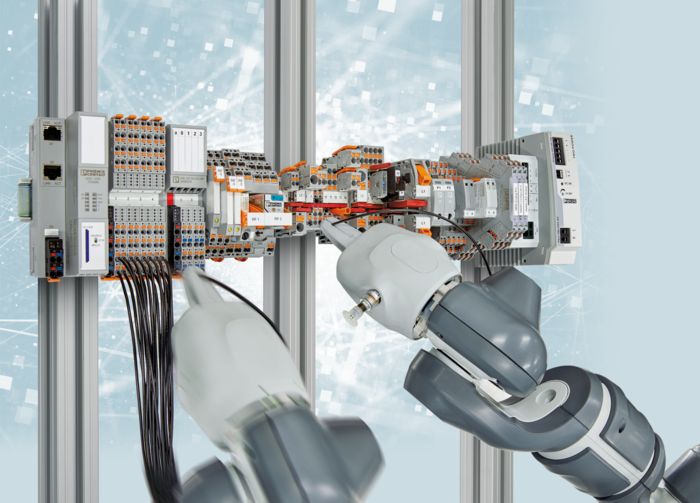

Aansluitklemmen zijn en blijven een belangrijk onderdeel van elektrificatie. Natuurlijk zullen bepaalde randvoorwaarden en eisen na verloop van tijd veranderen, maar onze producten zullen zich ook blijven ontwikkelen. Bij Phoenix Contact doen we elke dag onderzoek naar verbeteringen en nieuwe technologieën. We vertrouwen op aansluitoplossingen zonder gereedschap, zoals de Push-in- of Push-X-technologie. We zijn ervan overtuigd dat de twee veerdruktechnologieën in de toekomst de standaard zullen zijn in de aansluittechniek. Waarom? De twee aansluittechnologieën bieden optimale aansluiteigenschappen en zijn geschikt voor zowel tijd- als krachtbesparende handmatige aansluiting alsook voor geautomatiseerde aansluiting.

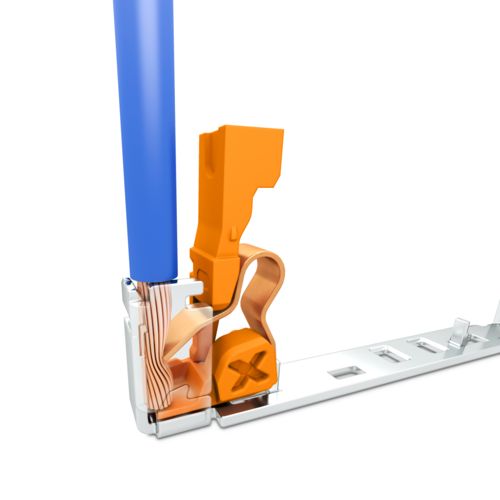

Push-X veroverde 2022 als nieuwste lid van het CLIPLINE complete-systeem en geeft daarmee vorm aan het volgende innovatieniveau in de schakelkastbouw.
