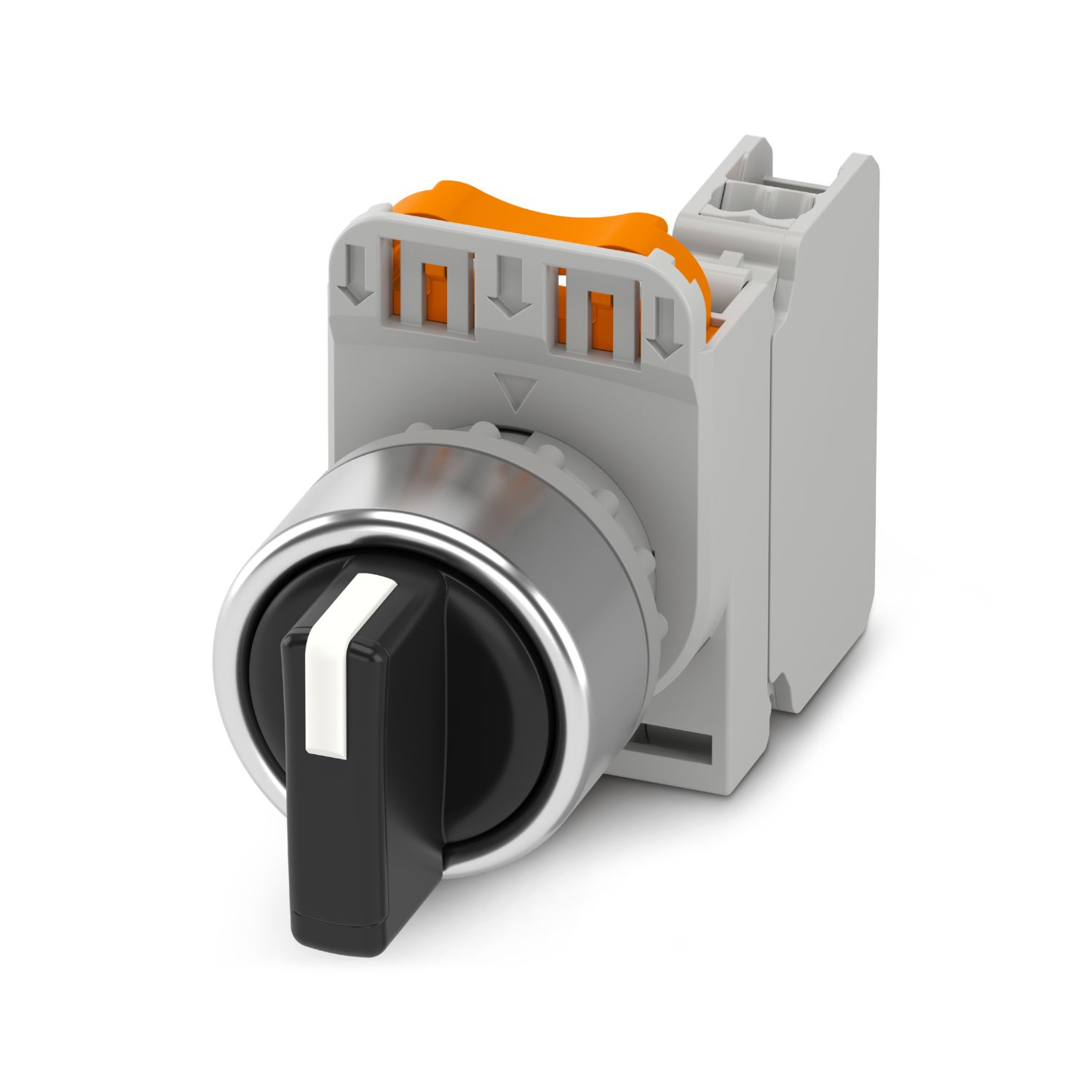

PHT22-SS/PT10 - 选择开关
PHT22-SS/PT10
-
选择开关
1108316
选择开关，22mm, 圆形，2个开关位置，自锁，包括1个操作头部、中座及1个采用直插式连接技术的常开触点模块
產品細節
Expand all
Collapse all
技術資料
产品属性
绝缘特性
过电压类别
III
污染等级
3
电气特性
额定绝缘电压
600 V
额定浪涌电压
6 kV
连接数据
剥线长度
8 mm
刚性导线横截面
0.5 mm² ... 2.5 mm²
柔性导线横截面
0.5 mm² ... 1.5 mm²
导线横截面，柔性[AWG]
20 ... 16 (按IEC标准修订)
2根横截面相同的导线，刚性导线
0.5 mm² ... 2.5 mm²
2根横截面相同的导线，AWG刚性
20 ... 16 (按IEC标准修订)
2根横截面相同的导线，柔性导线
0.5 mm² ... 1.5 mm²
2根横截面相同的导线，AWG柔性
20 ... 16 (按IEC标准修订)
2根具有相同横截面的导线，柔性，带冷压头及塑料套管
0.5 mm² ... 1.5 mm²
热持续电流I
th
10 A
尺寸
宽度
30 mm
高度
46 mm
安装尺寸
安装深度
47.9 mm
材料规格
颜色
黑色
环境和真实条件
防护等级（IP代码）
保护等级
IP66
环境条件
环境温度（运行）
-25 °C ... 70 °C
环境温度（存放/运输）
-30 °C ... 85 °C
允许湿度（运行）
≤ 95 % (（室温25℃）无凝露)
标准和规范
标准/规格
IEC 60947-5-1
GB 14048.5
UL 60947-5-1
安装
安装类型
面板安装
商業資料
訂購號
1108316
件數/包裝
1 件數
最低訂購量
1 件數
產品密鑰
BE6122
GTIN
4063151011543
每件的重量（含包裝）
23.7 g
每件的重量（不含包裝）
36.9 g
分類
ECLASS
ECLASS-13.0
27371243
ECLASS-15.0
27371243
核准
cULus Listed
核准 ID: E172140
CCC
核准 ID: 2024010305697836
Environmental product compliance
EU RoHS
符合《歐盟 RoHS 物質指令要求》
是
(無豁免)
China RoHS
Environment friendly use period (EFUP)
EFUP-E
無超過限值的有害物質
EU REACH SVHC
《REACH 候選物質附註》（CAS編號）
沒有物質超過重量的 0.1%
相容的產品
Expand all
Collapse all
附件
PHT22-PT10
-
触点模块
1108991
PHT22-PT01
-
触点模块
1108992
PHT22-MC-3040
-
附件
1109014
PHT22-MC-3050
-
附件
1109015
SZF 0-0,4X2,5
-
螺丝刀
1204504
MPS-MT
-
测试插头
0201744
CARRIER-EMP 22 (27X8)
-
标记槽
0827445
CARRIER-EMP 22 (27X12,5)
-
标记槽
0827446
CARRIER-EMP 22 (27X15)
-
标记槽
0827447
CARRIER-EMP 22 (27X18)
-
标记槽
0827448
CARRIER-EMP 22 (27X27)
-
标记槽
0827449
CARRIER-EMLP 22 (27X8)
-
标记槽
0828984
CARRIER-EMLP 22 (27X12,5)
-
标记槽
0828985
CARRIER-EMLP 22 (27X15)
-
标记槽
0828986
CARRIER-EMLP 22 (27X18)
-
标记槽
0828987
CARRIER-EMLP 22 (27X27)
-
标记槽
0828988
US-EMP (27X8)
-
卡接标识
0828775
US-EMP (27X8) YE
-
卡接标识
0828844
US-EMP (27X8) SR
-
卡接标识
0828845
US-EMP (27X12,5)
-
卡接标识
0828776
US-EMP (27X12,5) YE
-
卡接标识
0828846
US-EMP (27X12,5) SR
-
卡接标识
0828847
US-EMP (27X15)
-
卡接标识
0828777
US-EMP (27X15) YE
-
卡接标识
0828848
US-EMP (27X15) SR
-
卡接标识
0828849
US-EMP (27X18)
-
卡接标识
0828778
US-EMP (27X18) YE
-
卡接标识
0828850
US-EMP (27X18) SR
-
卡接标识
0828851
US-EMP (27X27)
-
卡接标识
0828779
US-EMP (27X27) YE
-
卡接标识
0828852
US-EMP (27X27) SR
-
卡接标识
0828853
PHT22-ARR/FIX
-
附件
1108847
