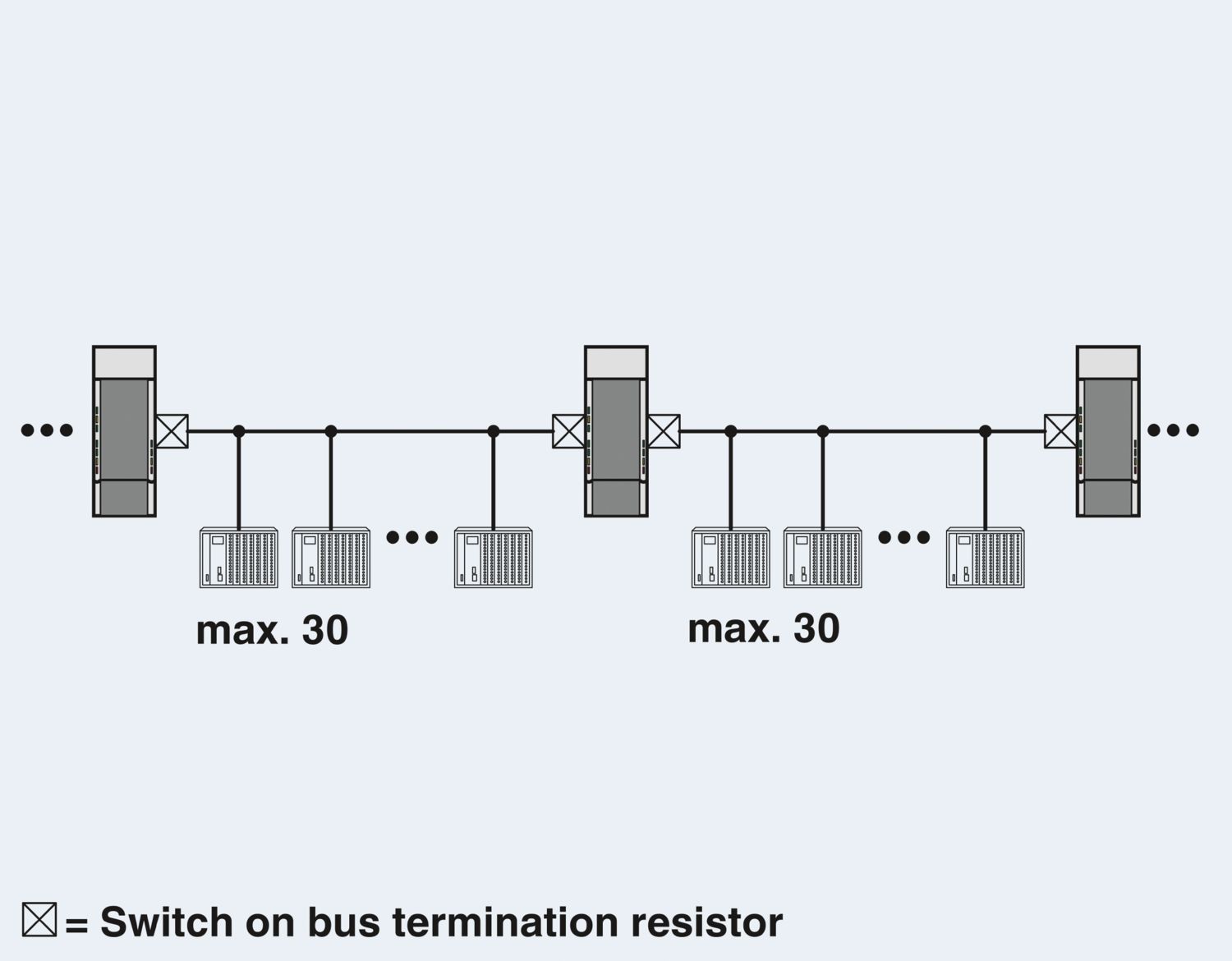

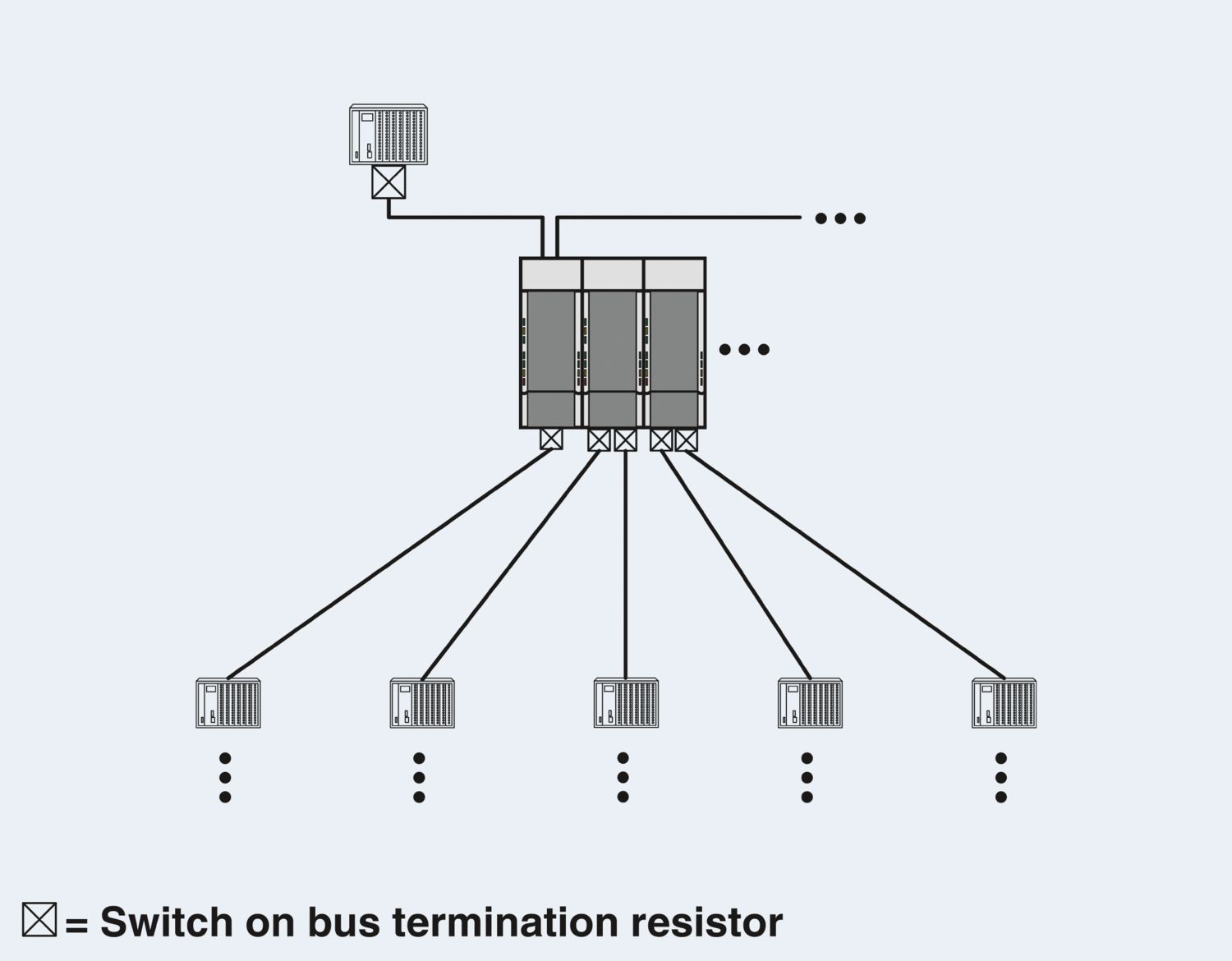

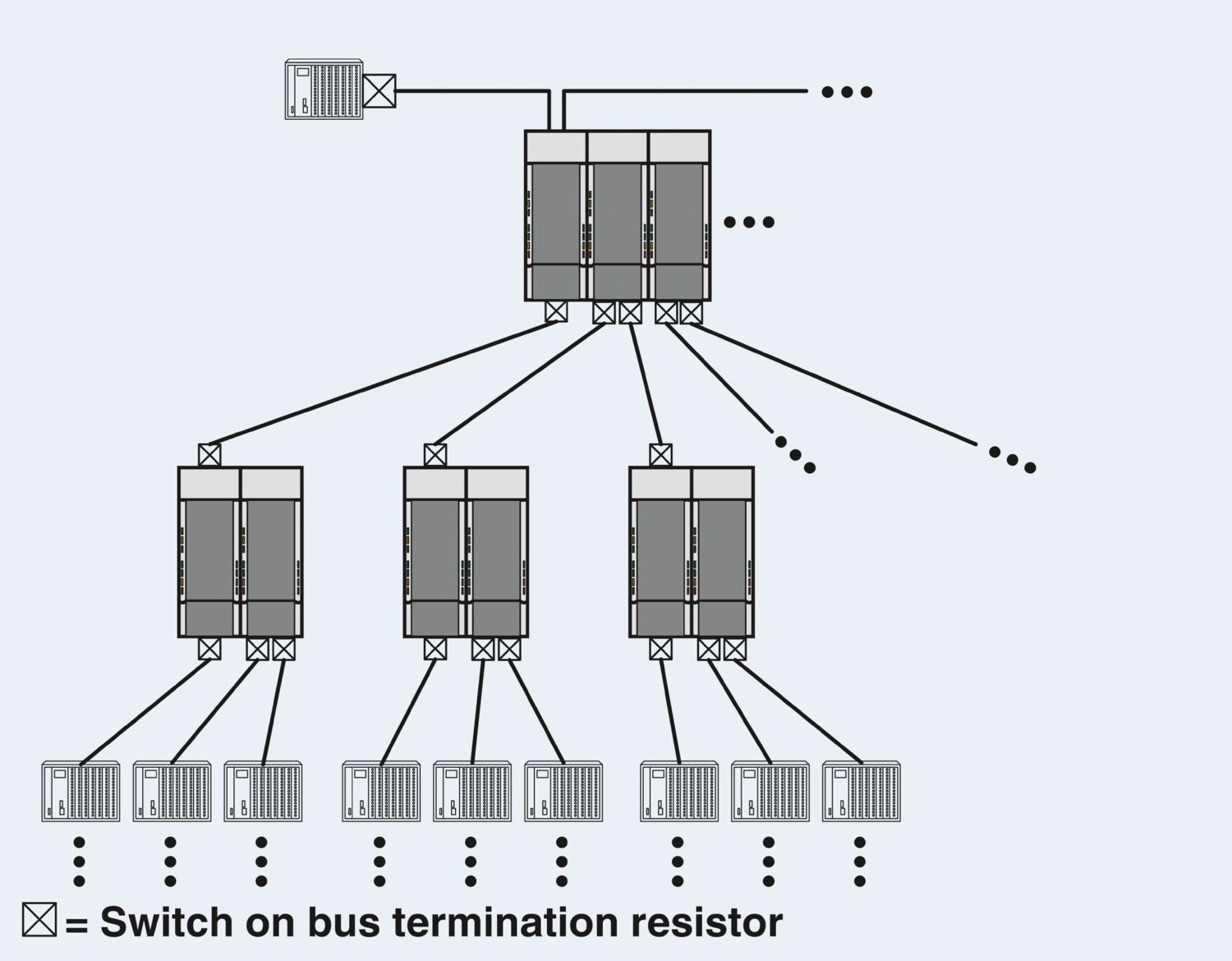

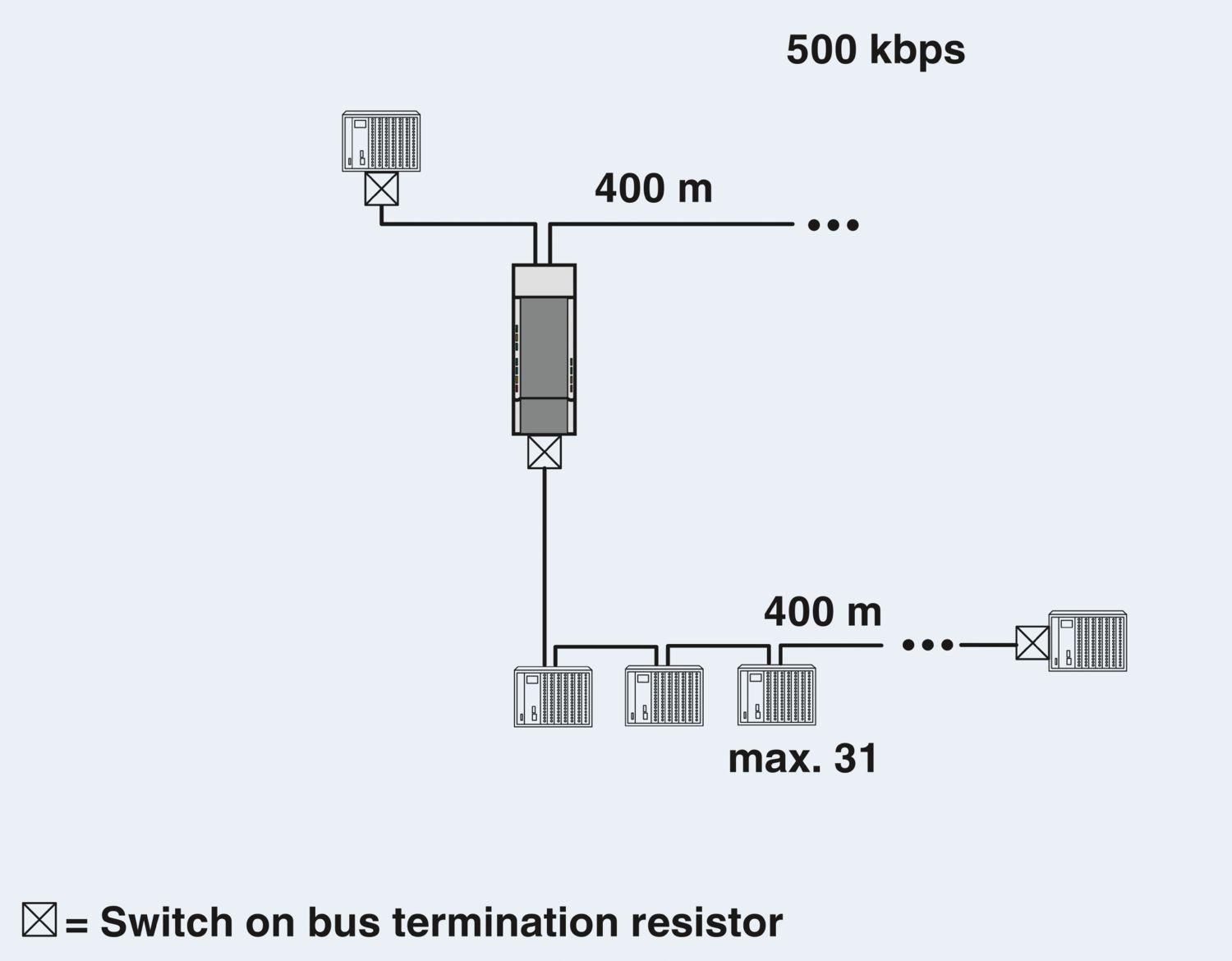

通过使用中继器,可显著提高总线系统性能和可靠性。除了电气隔离之外,使用中继器对总线分段可大幅提高网络允许范围内的功能并扩展设备数量。

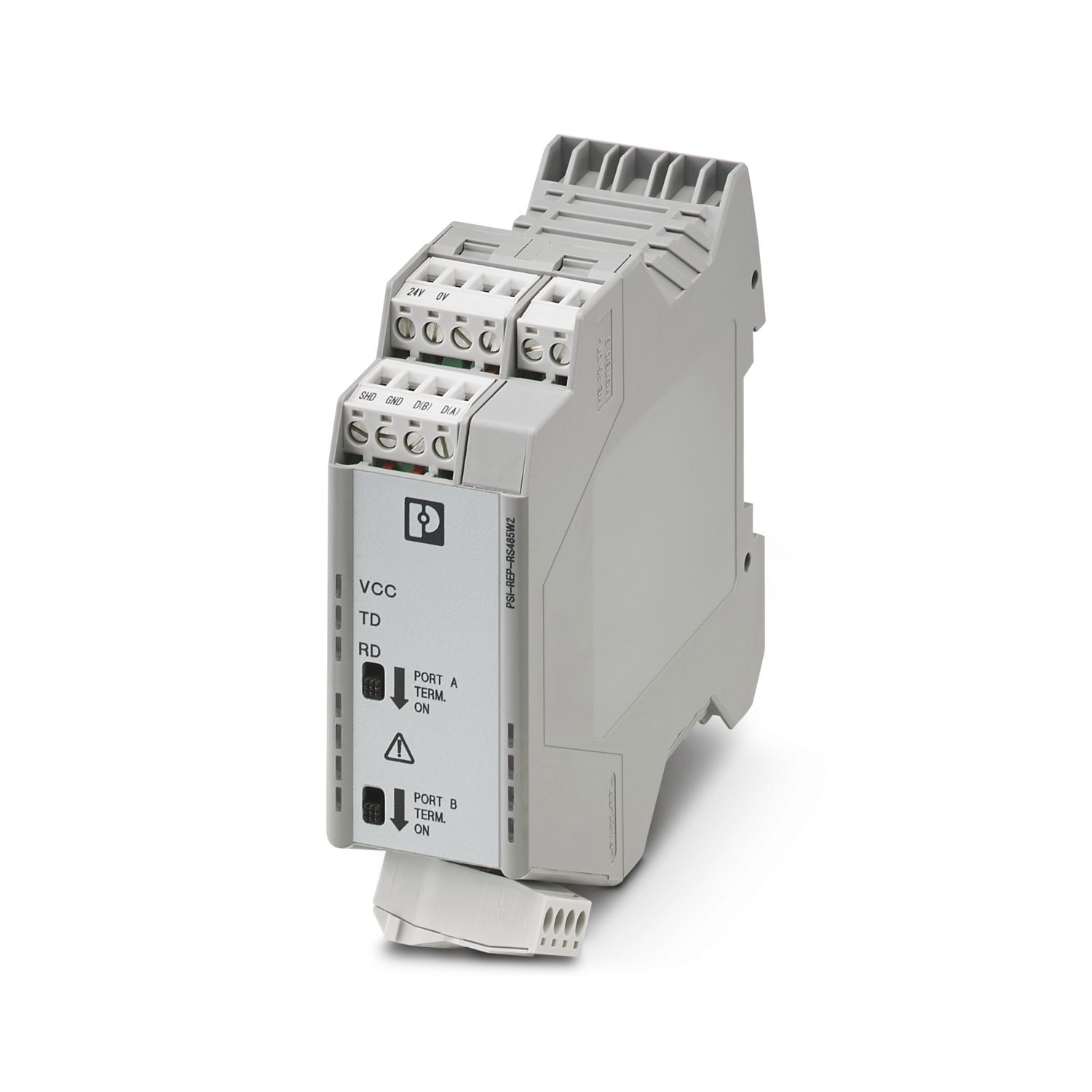

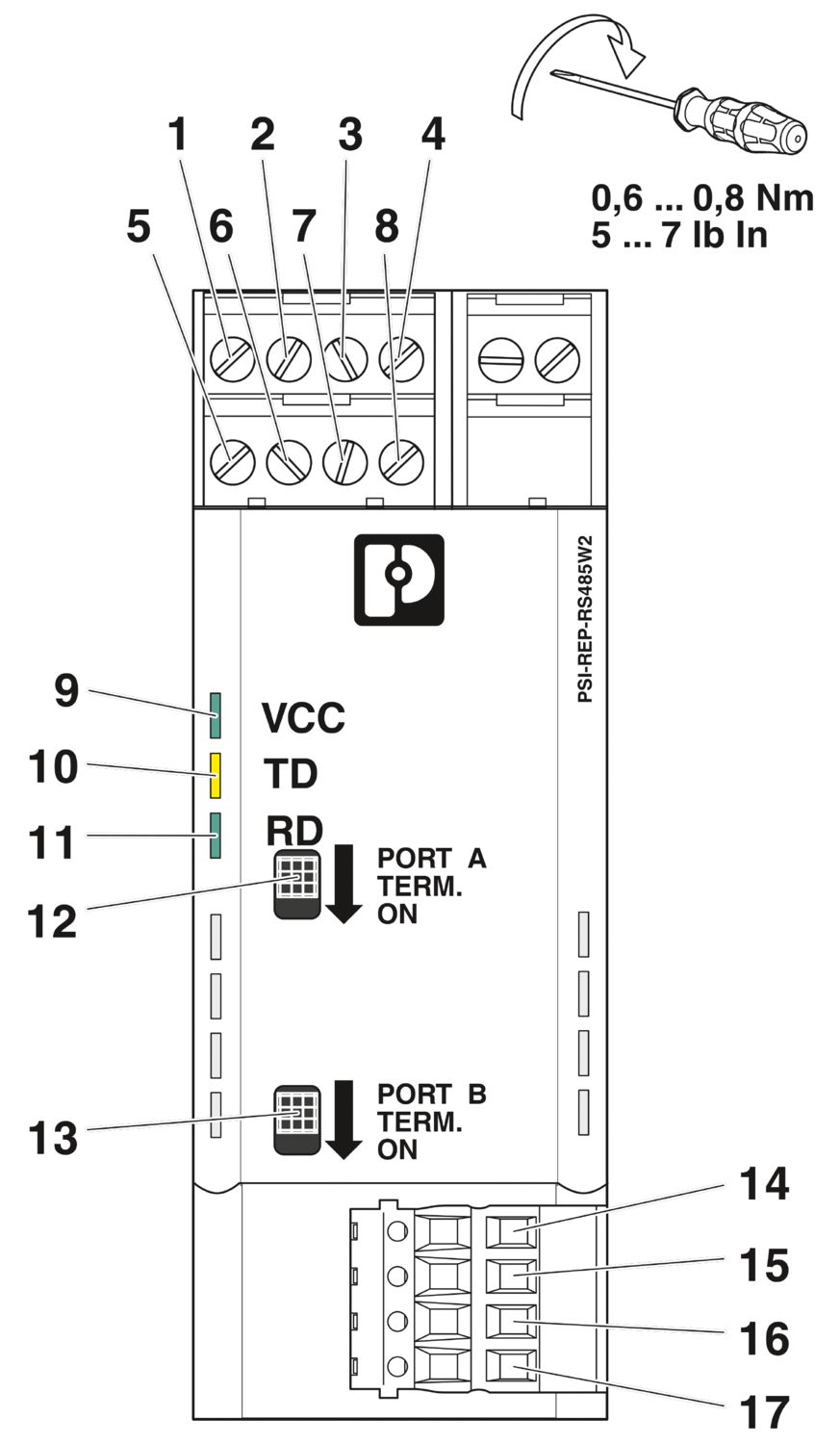

PSI-REP-RS485W2
-
中继器
2313096
中继器,用于电气隔离,扩展RS-485 2线制总线系统的通信范围,并将速率提高至500kbps,4端隔离,导轨安装式,24V DC电源。
產品細節
应用说明 | |
应用说明 | 只用于工业应用 |
使用限制 | |
EMC说明 | EMC:A类产品,参见下载区内的制造商声明 |
使用限制 | |
CCCex说明 | 在中国不允许用在潜在爆炸区域内。 |
产品类型 | Interface接口转换器 |
MTTF | 1439 年数 (SN 29500标准,温度25°C,占空比21%) |
717 年数 (SN 29500标准,温度40°C,占空比34.25%) | |
305 年数 (SN 29500标准,温度40°C,占空比100%) | |
MTBF | 1247 年数 (Telcordia标准,温度25°C,21%运作周期(一周5天,一天8小时)) |
261 年数 (Telcordia标准,温度40°C,34.25%运作周期(一周5天,一天12小时)) |

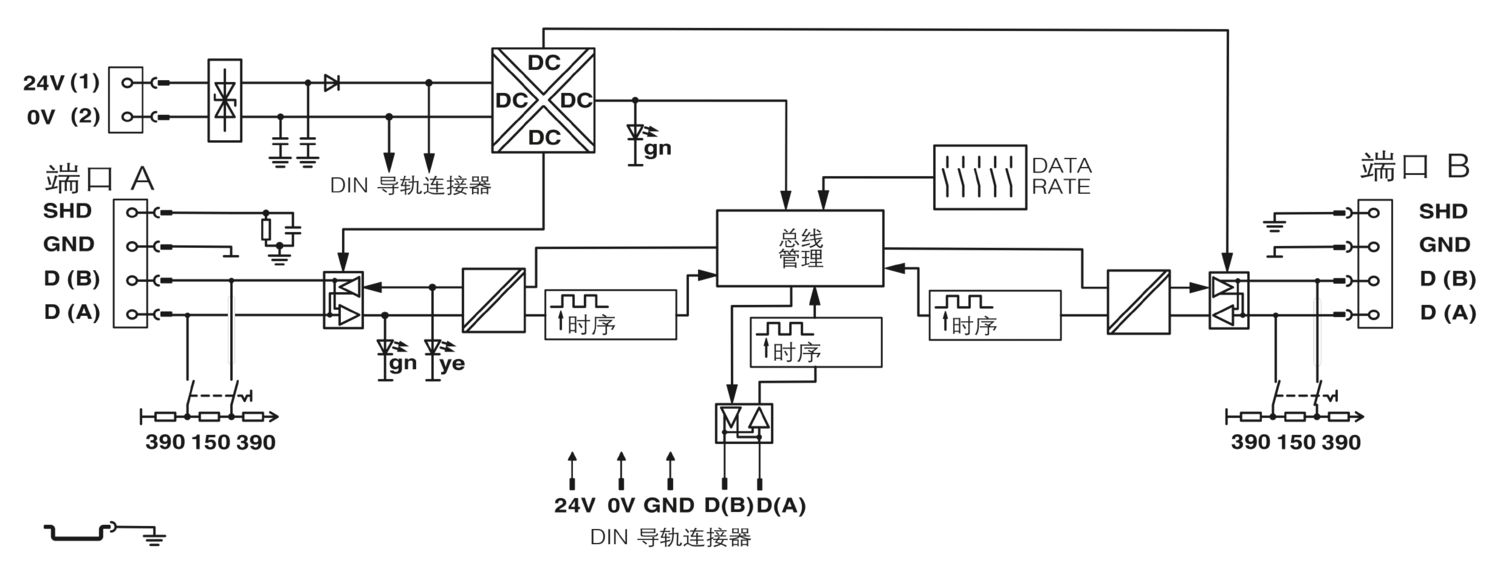

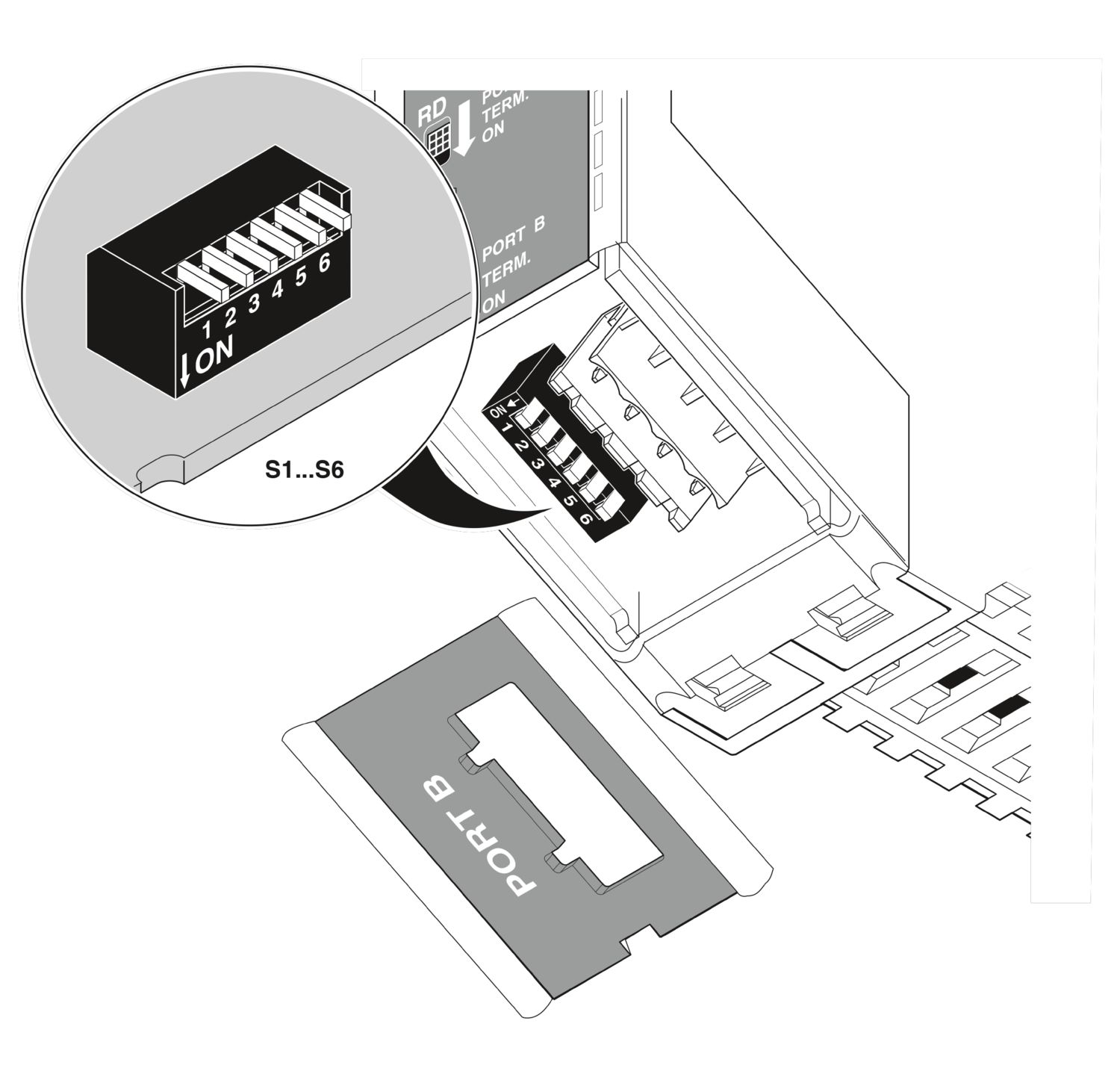

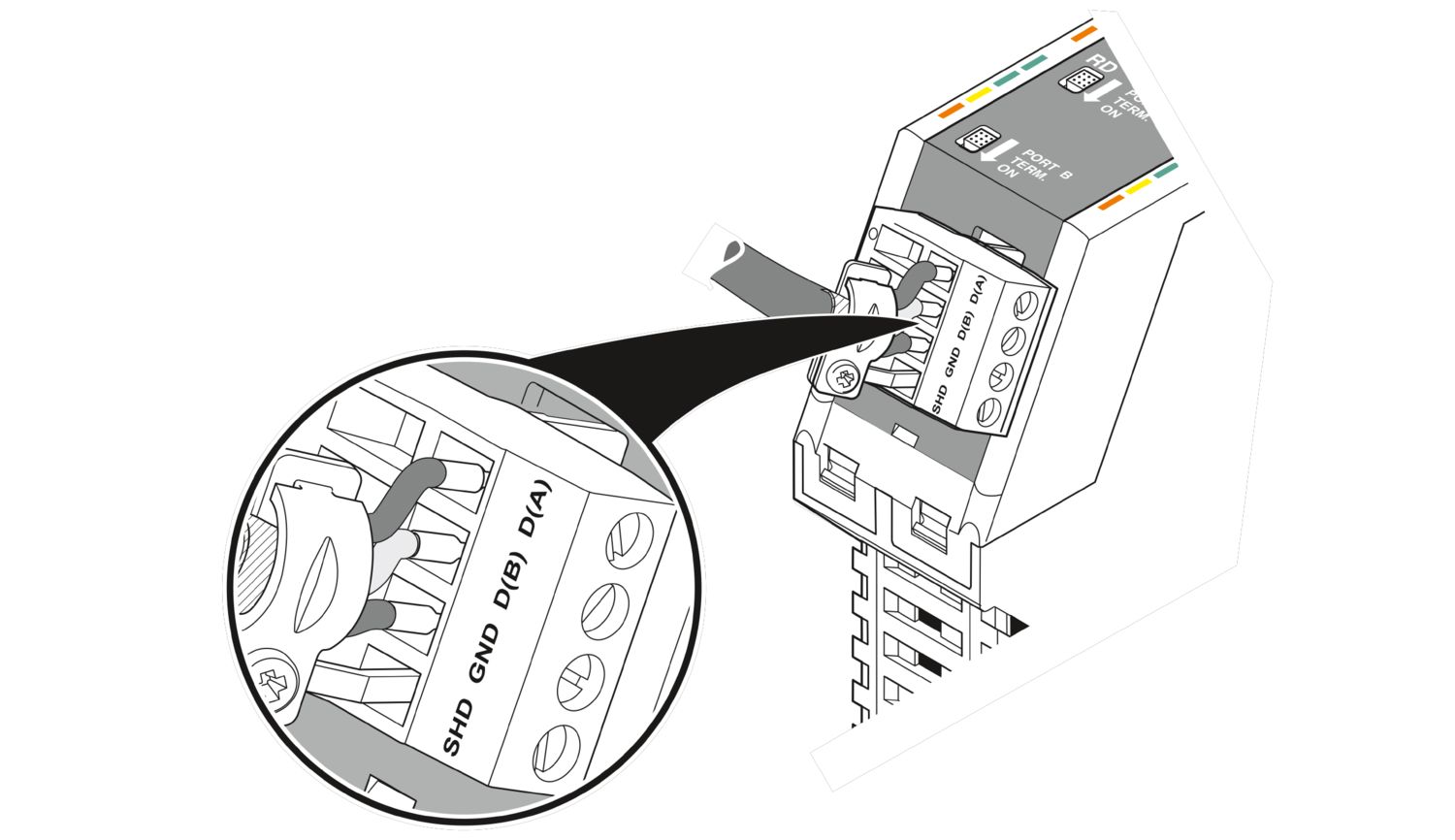

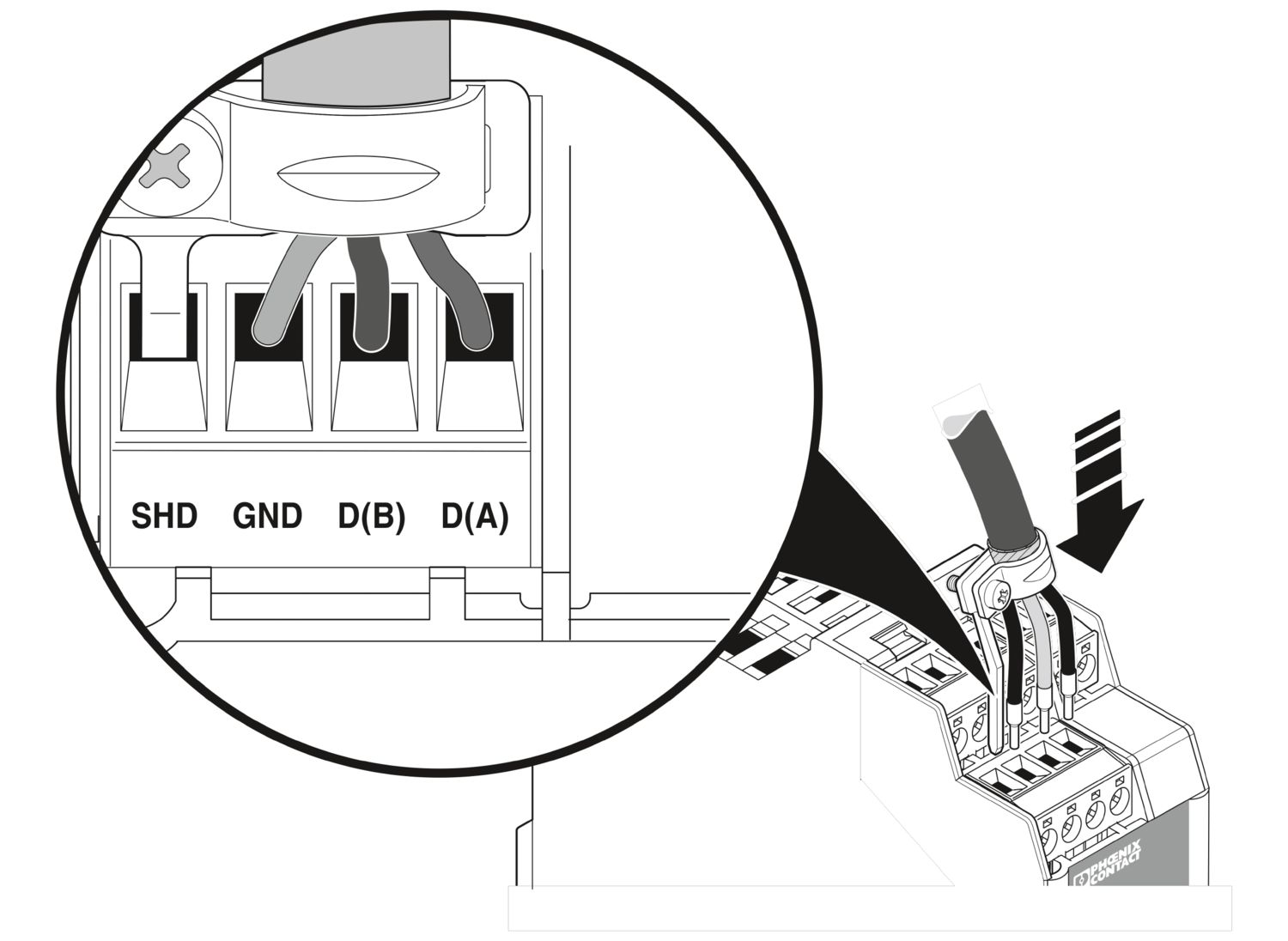

电隔离 | VCC // TBUS // RS-485 (A) // RS-485 (B) |
额定条件下的最大功耗 | 1.8 W |
测试电压数据接口/电源 | 1.5 kVrms (50 Hz,1 min) |
测试电压数据接口 | 1.5 kV |
电源 | |
电源电压范围 | 18 V DC ... 30 V DC (通过插拔式COMBICON螺钉接线端子) |
额定供电电压 | 24 V DC (符合UL标准) |
典型电流耗量 | 75 mA (24 V DC ) |
最大电流耗量 | ≤ 2 A (在连接站点中运行时,通过DIN导轨连接器) |
电源 | |
剥线长度 | 7.00 mm |
紧固扭矩 | 0.6 Nm ... 0.8 Nm |
位失真,输入 | 最大± 35 % |
位失真输出 | < 6.25 % |
位延迟 | < 1 Bit |
信号 | Modbus |
传输通道 | 2 (1/1),TD,RD,半双工 |
数据: RS-485接口,符合EIA/TIA-485标准,DIN 66259-4/RS-485 2线 | |
传输速度 | 4,8/9,6/19,2/38,4/57,6/75/93,75/115,2/136/187,5/375/500 kBit/s (可以手动设置) |
连接方式 | 可插拔螺钉连接 |
传输长度 | ≤ 1200 m (取决于传输速率、总线系统和电缆类型) |
终端电阻 | 390 Ω (可连接至端口A和B) |
150 Ω | |
390 Ω | |
单股导线/接线点,刚性 | 0.2 mm² ... 2.5 mm² |
单股导线/接线点,柔性 | 0.2 mm² ... 2.5 mm² |
AWG绞线最大横截面,柔性 | 12 |
AWG导线最小横截面,柔性 | 24 |
单股导线/接线点,最大刚性AWG | 12 |
单股导线/端点,最小刚性AWG | 24 |
传输介质 | 2芯双绞线,屏蔽 |
文件格式/编码 | UART(11/10bit可切换;NRZ非回零码) |
数据方向切换 | 自动控制,最小站响应时间2bits |

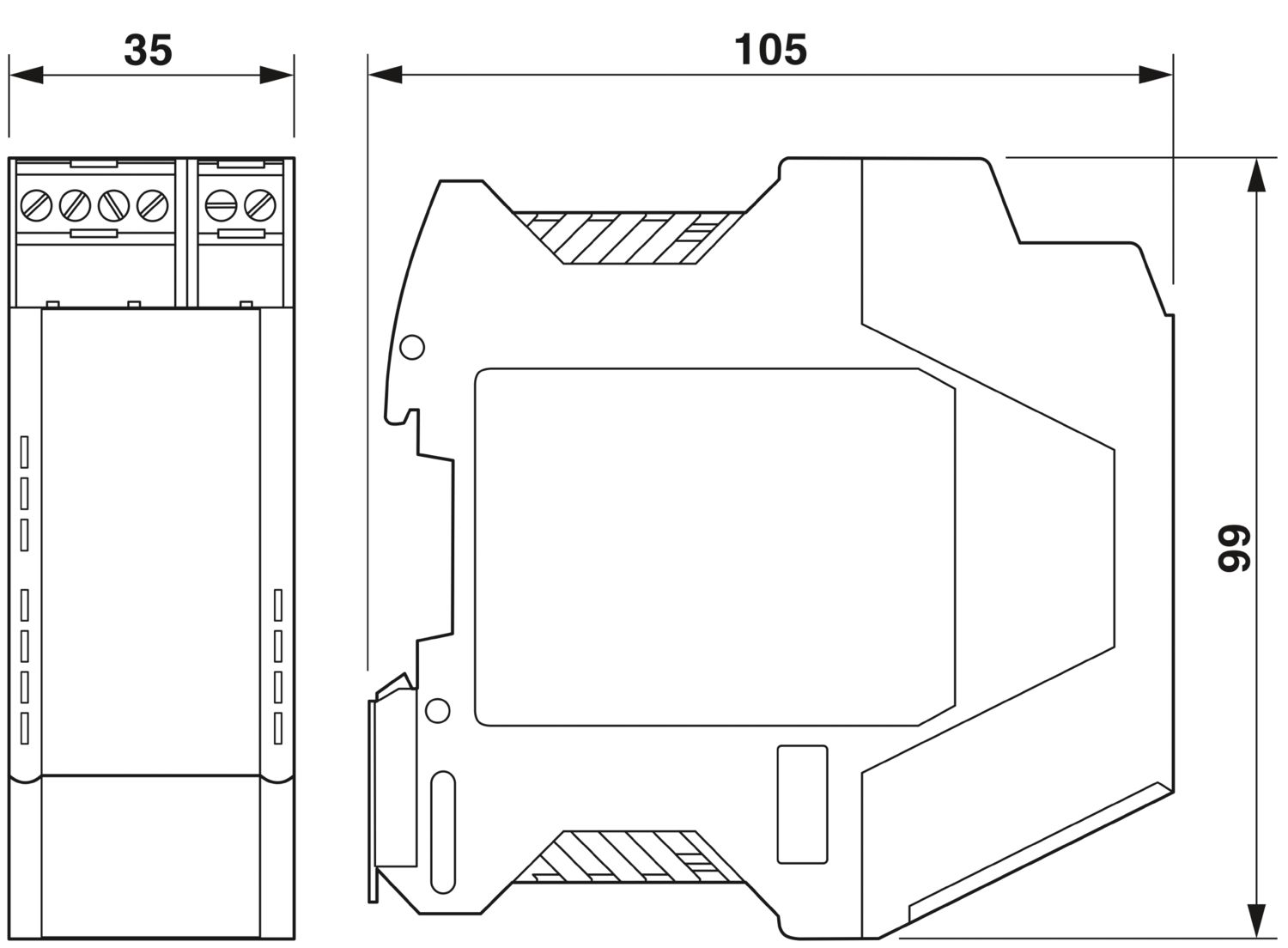

尺寸图 |
|
宽度 | 35 mm |
高度 | 99 mm |
深度 | 105 mm |
颜色 (外壳) | 灰色 (RAL 7042) |
标识材料 (壳体) | PA 6.6-FR |
符合IEC 60068-2-32标准的自由落体试验 | : 1 m |
符合EN 60068-2-6/IEC 60068-2-6抗振标准 | : 5g,10 ... 150 Hz, 2.5 h, XYZ方向 |
符合EN 60068-2-27/IEC 60068-2-27耐冲击标准 | : 15g,11 ms,半正弦冲击脉冲 |
环境条件 | |
保护等级 | IP20 |
环境温度(运行) | -20 °C ... 60 °C |
环境温度(存放/运输) | -40 °C ... 85 °C |
海拔 | ≤ 5000 m (有关限制,请见制造商关于高海拔运行的声明) |
≤ 2000 m (危险位置) | |
允许湿度(运行) | 10 % ... 95 % (无冷凝) |
CE | |
证书 | CE合规 |
ATEX | |
标识 | II 3 G Ex ec IIC T5 Gc |
证书 | UL 21 ATEX 2550X |
注意 | 请遵守文档中的特殊安装说明! |
IECEx | |
标识 | Ex ec IIC T5 Gc |
证书 | IECEx ULD 21.0013X |
UL,美国 / 加拿大 | |
标识 | Class I, Zone 2, AEx ec IIC T5 Gc |
Ex ec IIC T5 Gc X | |
Class I, Div. 2, Groups A, B, C, D | |
腐蚀性气体测试 | |
标识 | ISA-S71.04-1985 G3 Harsh Group A |
电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
抗干扰 | EN 61000-4-2 |
噪音排放 | |
标准/规范 | EN 55011 |
静电放电 | |
标准/规程 | EN 61000-4-2 |
静电放电 | |
触点放电 | ± 6 kV |
空气放电 | ± 8 kV |
备注 | 标准 B |
高频电磁场 | |
标准/规程 | EN 61000-4-3 |
高频电磁场 | |
频率范围 | 80 MHz ... 3 GHz |
电场强度 | 10 V/m |
备注 | 标准 A |
快速瞬态(脉冲) | |
标准/规程 | EN 61000-4-4 |
快速瞬态(脉冲) | |
输入 | ± 2 kV |
信号 | ± 2 kV |
备注 | 标准 B |
电涌电流负载(电涌) | |
标准/规程 | EN 61000-4-5 |
电涌电流负载(电涌) | |
输入 | ± 0.5 kV |
信号 | ± 1 kV |
备注 | 标准 B |
传导干扰 | |
标准/规程 | EN 61000-4-6 |
传导干扰 | |
备注 | 标准 A |
电压 | 10 V |
辐射干扰 | |
标准/规程 | EN 55011 |
备注 | A类,工业应用场合 |
标准 | |
标准A | 规定限度内的正常操作行为。 |
标准B | 可通过设备自我恢复的操作性能临时性降级。 |
无影响涂层的物质 | VDMA 24364:2018-05 |
标准/规程 | EN 62368 |
安装类型 | DIN导轨安装 |
訂購號 | 2313096 |
件數/包裝 | 1 件數 |
最低訂購量 | 1 件數 |
產品密鑰 | DNC122 |
目錄頁面 | 頁碼 423 (C-6-2019) |
GTIN | 4046356098816 |
每件的重量(含包裝) | 260.6 g |
每件的重量(不含包裝) | 240.8 g |
關稅稅率代號 | 85176200 |
產地 | DE |
ECLASS
ECLASS-13.0 | 27242208 |
ETIM
ETIM 9.0 | EC001423 |
UNSPSC
UNSPSC 21.0 | 43222600 |
EU RoHS | |
符合《歐盟 RoHS 物質指令要求》 | 是 |
目前已知的豁免 | 6(c), 7(a), 7(c)-I |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
產品相關的中國 RoHS 申報表,請參閱各產品下載頁面的「製造商聲明」。所有帶 EFUP-E 標誌的產品,均無中國 RoHS 申報表,且不需要該表。
|
EU REACH SVHC | |
《REACH 候選物質附註》(CAS編號) | Lead (CAS編號: 7439-92-1) |
SCIP | 9ae6a00b-07c9-4c16-a83d-d5932c6a7119 |
