PSI-MOS-RS485W2/FO... FO转换器通过透明协议将电气数据信号转换为光信号。 模块内置有光信号诊断功能，无论在安装过程还是在使用过程中都可实时监控光通道的状态。若光纤路径上的信号输出降到某个特定值，浮动开关触点的状态会跳变。 PSI-MOS-RS485W2/FO... E终端设备将一个RS-485接口转换到一个光缆上。该设备是点到点连接的理想应用。
PSI-MOS-RS485W2/FO1300 E
-
FO转换器
2708562
FO转换器，内置光信号诊断功能，报警触点，用于速率高达500kbps的RS-485 2线制总线系统（SUCONET K、MODBUS...），NRZ编码，带1个FO接口（SC双口）的终端设备，1300nm，用于玻璃光纤
產品細節

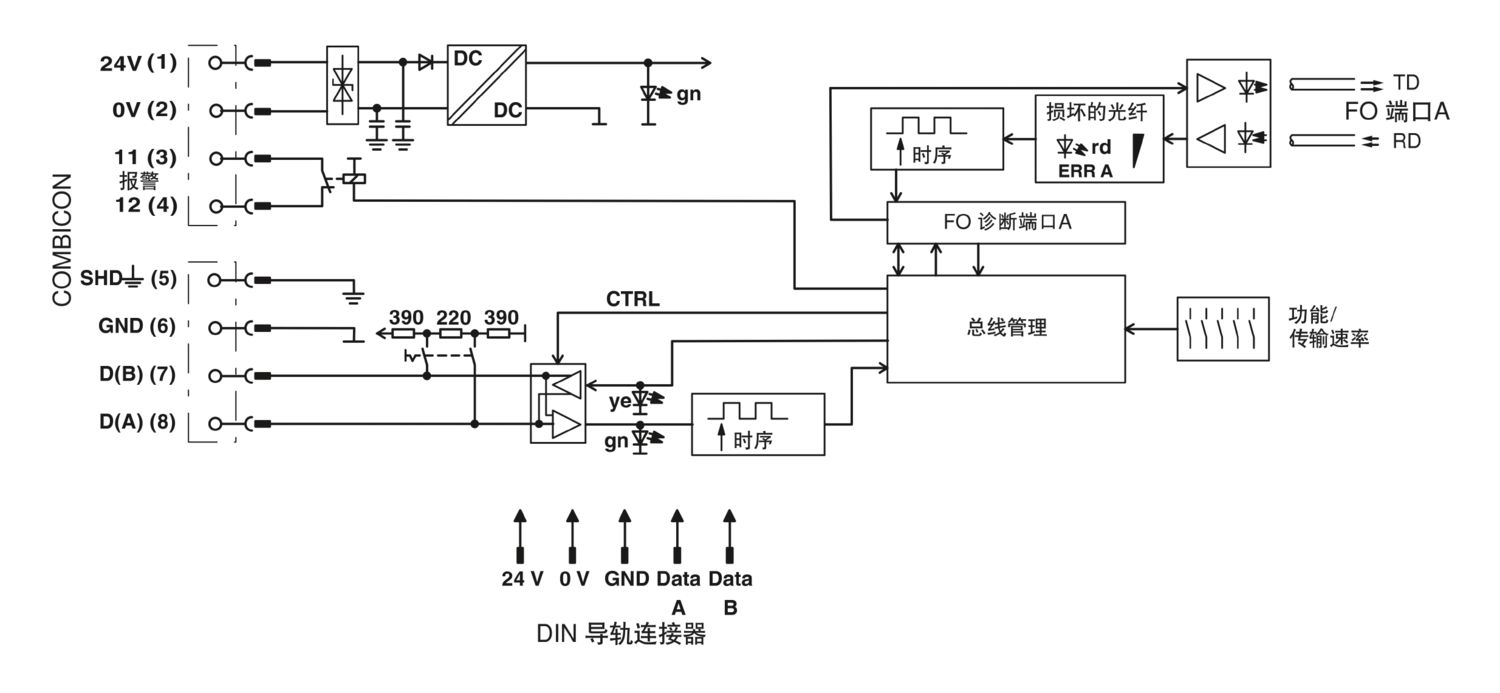

| 应用说明 | |
| 应用说明 | 只用于工业应用 |
| 使用限制 | |
| CCCex说明 | 在中国不允许用在潜在爆炸区域内。 |
| 产品类型 | 介质转换器 |
| 产品系列 | PSI-MOS |
| MTTF | 903 年数 (SN 29500标准，温度25°C，占空比21%) |
| 412 年数 (SN 29500标准，温度40°C，占空比34.25%) | |
| 169 年数 (SN 29500标准，温度40°C，占空比100%) | |
| MTBF | 484 年数 (Telcordia标准，温度25°C，21%运作周期（一周5天，一天8小时）) |
| 102 年数 (Telcordia标准，温度40°C，34.25%运作周期（一周5天，一天12小时）) |
| 电隔离 | VCC // RS-485 |
| 额定条件下的最大功耗 | 1.375 W |
| 测试电压数据接口／电源 | 1.5 kVrms (50 Hz，1 min) |
| 电源 | |
| 电源电压范围 | 18 V DC ... 32 V DC |
| 额定供电电压 | 24 V DC (符合UL标准) |
| 典型电流耗量 | 55 mA (24 V DC) |
| 最大电流耗量 | 90 mA |
| ≤ 2 A (在连接站点中运行时，通过DIN导轨连接器) | |
| 切换 | |
| 输出名称 | 继电器输出 |
| 输出说明 | 报警输出 |
| 输出数目 | 1 |
| 最大切换电压 | 60 V DC (电阻式负载、通用负载) |
| 30 V AC (电阻式负载) | |
| 42 V AC (峰值，电阻式负载) | |
| 限制连续电流 | 0.46 A |
| 电源 | |
| 连接方式 | 插拔式COMBICON螺钉接线端子 |
| 剥线长度 | 7.00 mm |
| 紧固扭矩 | 0.56 Nm ... 0.79 Nm |
| 位失真，输入 | ± 35 % (允许) |
| 位失真输出 | < 6.25 % |
| 信号 | Modbus |
| S-BUS | |
| Suconet K | |
| J-BUS | |
| DATA HIGHWAY | |
| 数据: 光纤 | |
| 通道数目 | 1 |
| 最小传输功率 | -3.4 dBm (50/125 μm，多模光纤) |
| -4.7 dBm (62.5/125 μm，多模光纤) | |
| -5.5 dBm (9/125 μm，单模光纤) | |
| 传输长度，包括3 dB系统裕度 | 25 km (F-G 50/125 0.7dB/km，1300nm) |
| 22 km (1300 nm时F-G 62.5/125 0.8 dB/km) | |
| 45 km (在1300 nm时带 F-E 9/125 0.4 dB/km) | |
| 传输协议 | RS-485接口，协议透明 |
| 连接方式 | SC双工 |
| 波长 | 1300 nm |
| 最小接收灵敏度 | -25.5 dBm (50/125 µm) |
| -25.5 dBm (62.5/125µm) | |
| -26.5 dBm (9/125 µm) | |
| 接收器最高灵敏度 | 0 dBm (9/125 µm) |
| 传输介质 | 多模玻璃光纤 |
| 单模玻璃光纤 | |
| 数据: RS-485接口，2线制 | |
| 串行传输率 | 4.8/ 9.6/ 19.2/ 38.4/ 57.6/ 75/ 93.75/ 115.2/ 136/ 187.5/ 375/ 500 kbps |
| 连接方式 | 可插拔螺钉连接 |
| 传输长度 | ≤ 1200 m (取决于数据速率，屏蔽绞合数据电缆) |
| 终端电阻 | 390 Ω (可连接) |
| 220 Ω | |
| 390 Ω | |
| 单股导线/接线点，刚性 | 0.2 mm² ... 2.5 mm² |
| 单股导线/接线点，柔性 | 0.2 mm² ... 2.5 mm² |
| AWG绞线最大横截面，柔性 | 14 |
| AWG导线最小横截面，柔性 | 24 |
| 单股导线/接线点，最大刚性AWG | 14 |
| 单股导线/端点，最小刚性AWG | 24 |
| 传输介质 | 铜缆 |
| 文件格式／编码 | UART（11/10bit可切换; NRZ非回零码)，防滑 |
| 数据方向切换 | 自动控制 |
| 尺寸图 |
|
| 宽度 | 35 mm |
| 高度 | 99 mm |
| 深度 | 105 mm |
| 颜色 (外壳) | 灰色 (RAL 7042) |
| 标识材料 (壳体) | PA 6.6-FR |
| 光纤 | |
| 光纤类型 | 50/125 µm |
| 9/125 µm | |
| 玻璃光纤 | |
| 符合EN 60068-2-6/IEC 60068-2-6抗振标准 | : 5g，10 ... 150 Hz, 2.5 h, XYZ方向 |
| 符合EN 60068-2-27/IEC 60068-2-27耐冲击标准 | : 15g，11 ms，半正弦冲击脉冲 |
| 环境条件 | |
| 保护等级 | IP20 |
| 环境温度（运行） | -20 °C ... 60 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 海拔 | ≤ 5000 m (有关限制，请见制造商关于高海拔运行的声明) |
| ≤ 2000 m (危险位置) | |
| 允许湿度（运行） | 30 % ... 95 % (无冷凝) |
| CE | |
| 证书 | CE合规 |
| ATEX | |
| 标识 | II 3 G Ex ec IIC T4 Gc |
| 证书 | UL 21 ATEX 2550X |
| 注意 | 请遵守文档中的特殊安装说明！ |
| IECEx | |
| 标识 | Ex ec IIC T4 Gc |
| 证书 | IECEx ULD 21.0013X |
| UL，美国 / 加拿大 | |
| 标识 | Class I, Zone 2, AEx ec IIC T4 Gc |
| Ex ec IIC T4 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| 腐蚀性气体测试 | |
| 标识 | ISA-S71.04-1985 G3 Harsh Group A |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 抗干扰 | EN 61000-6-2 |
| 噪音排放 | |
| 标准/规范 | EN 55011 |
| 静电放电 | |
| 标准/规程 | EN 61000-4-2 |
| 静电放电 | |
| 触点放电 | ± 6 kV |
| 空气放电 | ± 8 kV |
| 备注 | 标准 B |
| 高频电磁场 | |
| 标准/规程 | EN 61000-4-3 |
| 高频电磁场 | |
| 电场强度 | 10 V/m |
| 备注 | 标准 A |
| 快速瞬态（脉冲） | |
| 标准/规程 | EN 61000-4-4 |
| 快速瞬态（脉冲） | |
| 输入 | ± 2 kV |
| 信号 | ± 2 kV |
| 备注 | 标准 B |
| 电涌电流负载（电涌） | |
| 标准/规程 | EN 61000-4-5 |
| 电涌电流负载（电涌） | |
| 输入 | ± 0.5 kV |
| 信号 | ± 1 kV |
| 备注 | 标准 B |
| 传导干扰 | |
| 标准/规程 | EN 61000-4-6 |
| 传导干扰 | |
| 备注 | 标准 A |
| 电压 | 10 V |
| 辐射干扰 | |
| 标准/规程 | EN 55011 |
| 备注 | A类，工业应用场合 |
| 标准 | |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| 无影响涂层的物质 | VDMA 24364:2018-05 |
| 安装类型 | DIN导轨安装 |
cULus认证
核准 ID: E238705ATEX
核准 ID: PxCIF07ATEX2708559XIECEx
核准 ID: IECEx ULD 21.0013XcUL Listed
核准 ID: E199827UL认证
核准 ID: E199827ATEX
核准 ID: UL 21 ATEX 2550X
您的優勢
通过COMBICON螺钉式接线端子进行插接连接
通过DIN导轨连接器进行电源电压和数据信号的路径铺设
采用DIN导轨连接器，可以模块化方式与PSI铜缆中继器相连
通过DIP开关检测自动数据速率或设置固定数据速率
通过备选系统电源装置为冗余电源供电
所有接口之间的高等级电气隔离（RS-485 // 光缆端口 // 电源 // DIN导轨连接器）
经认证可用于2区
用于提前警告重要光纤路径的浮动开关触点
内置光信号诊断功能，用于持续监控光纤路径
适用于最高为500 kbps的数据传输速率
