UL认证
核准 ID: E60425-20101007| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 使用组 B | ||||
| 600 V | 115 A | |||
| 使用组 C | ||||
| 600 V | 115 A | |||
VDE报告 带生产监控
核准 ID: 40039053| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 1000 V | 125 A |

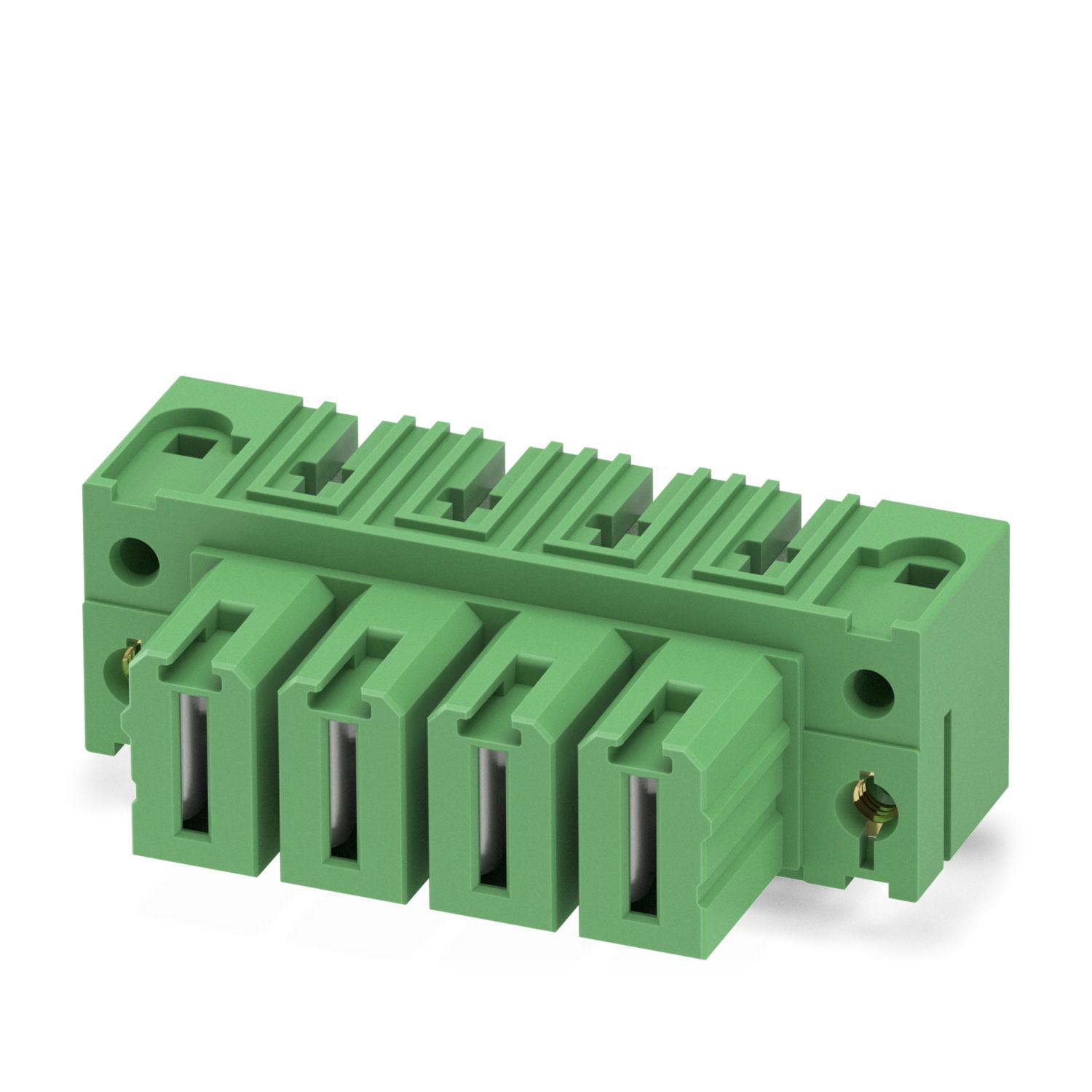

IPC 35 HC/ 4-GF-15,00
-
PCB插座
1784936
PCB插座， 额定横截面: 35 mm2， 颜色: 绿色， 额定电流: 125 A， 额定电压(III/2): 1000 V， 触点表面: Ag， 触点类型: 孔式插头， 电位数: 4， 行数: 1， 位数: 4， 连接量: 4， 产品系列: IPC 35 HC/..-GF， 针距: 15 mm， 安装: 波峰焊， 针脚排列: 直线排列， 焊针[P]: 4.6 mm， 每个电势的焊针数量: 3， 插拔系统: COMBICON PC 35， 针式连接器样式对齐: 标准， 互锁: 螺钉锁紧， 安装方式: 螺钉法兰， 包装类型: 纸箱包装
產品細節
| 产品类型 | PCB插座 |
| 产品系列 | IPC 35 HC/..-GF |
| 产品线 | COMBICON Connectors XL |
| 类型 | 插座 |
| 位数 | 4 |
| 针距 | 15 mm |
| 连接量 | 4 |
| 行数 | 1 |
| 电位数目 | 4 |
| 安装法兰 | 螺钉法兰 |
| 针脚排列 | 直线排列 |
| 每个电位的焊针 | 3 |
| 特性 | |
| 额定电流IN | 125 A |
| 额定电压 UN | 1000 V |
| 接触电阻 | 0.15 mΩ |
| 额定电压(III/3) | 1000 V |
| 额定电涌电压(III/3) | 8 kV |
| 额定电压(III/2) | 1000 V |
| 额定电涌电压(III/2) | 8 kV |
| 额定电压 (II/2) | 1000 V |
| 额定电涌电压(II/2) | 8 kV |
| 安装类型 | 波峰焊 |
| 针脚排列 | 直线排列 |
| 法兰 | |
| 紧固扭矩 | 0.8 Nm |
| 安装到穿板式连接器 | |
| 紧固扭矩 | 1 Nm |
| 螺钉连接 | 1700368 DFK-PC 35 SS |
| 安装在印刷电路板上 | |
| 紧固扭矩 | 1 Nm |
| 螺钉连接 | 1700368 DFK-PC 35 SS |
| 材料数据 - 联系方法 | |
| 注意事项 | 符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须 |
| 接触件材料 | CU合金 |
| 触点区域金属表面（顶层） | 银色 (4 - 8 µm Ag) |
| 焊接区域金属表面（顶层） | 银色 (4 - 8 µm Ag) |
| 材料数据 - 壳体 | |
| 颜色 (外壳) | 绿色 (6021) |
| 绝缘材料 | PBT |
| 绝缘材料组 | IIIa |
| CTI符合IEC 60112 | 225 |
| 阻燃等级，符合UL 94 | V0 |
| 操作注意事项 | 依据IEC 61984标准，COMBICON连接器不具备开关功能（COC）。在指定用途中，不得带电或载荷插拔。 |

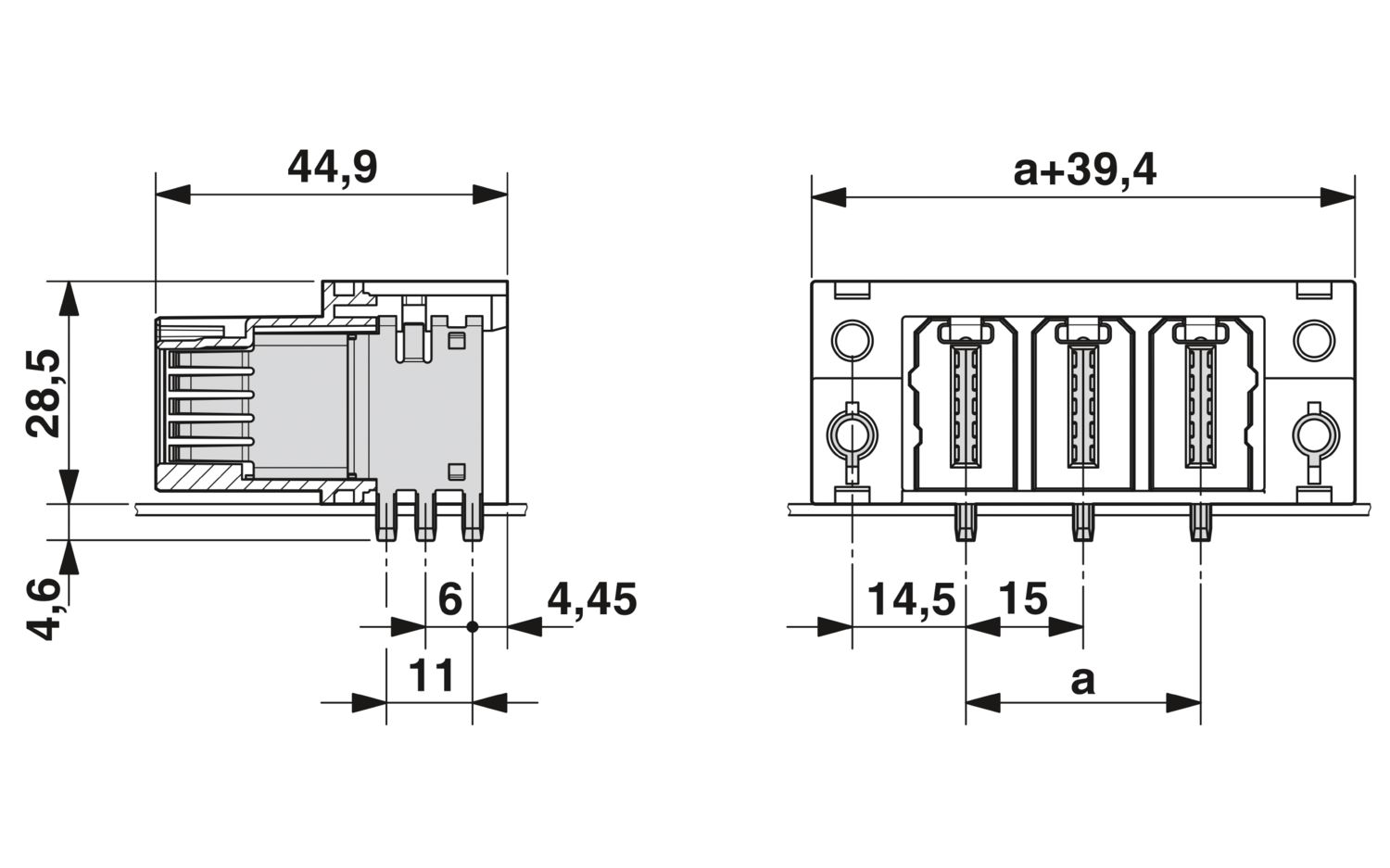

| 尺寸图 |
|
| 针距 | 15 mm |
| 宽度 [w] | 84.4 mm |
| 高度[h] | 33.1 mm |
| 长度[l] | 44.9 mm |
| 高度 | 28.5 mm |
| 焊针长度[P] | 4.6 mm |
| 引脚尺寸 | 2.4 x 2.5 mm |
| PCB设计 | |
| 孔径 | 3.6 mm |
| 外观检查 | |
| 规格 | IEC 60512-1-1:2002-02 |
| 结果 | 已通过测试 |
| 尺寸检查 | |
| 规格 | IEC 60512-1-2:2002-02 |
| 结果 | 已通过测试 |
| 抗擦抹性 | |
| 规格 | IEC 60068-2-70:1995-12 |
| 结果 | 已通过测试 |
| 极性保护和编码 | |
| 规格 | IEC 60512-13-5:2006-02 |
| 结果 | 已通过测试 |
| 插芯中的触点底座 | |
| 规格 | IEC 60512-15-1:2008-05 |
| 插芯触点支架 要求 >20 N |
已通过测试 |
| 插入/拔出力 | |
| 结果 | 已通过测试 |
| 周期数 | 50 |
| 每个接线位的插入强度约 | 15 N |
| 每个接线位的拔出强度约 | 8 N |
| 温度测试 | 测试组C | |
| 规格 | IEC 60512-5-1:2002-02 |
| 已测芯数 | 6 |
| 绝缘电阻 | |
| 规格 | IEC 60512-3-1:2002-02 |
| 绝缘电阻，相邻接线位 | >1012 Ω |
| 电气间隙和爬电距离 | | |
| 规格 | IEC 60664-1:2007-04 |
| 绝缘材料组 | IIIa |
| 比较跟踪指标（IEC 60112） | CTI 225 |
| 额定绝缘电压 (III/3) | 1000 V |
| 额定电涌电压 (III/3) | 8 kV |
| 最小电气间隙值 – 不均匀电场 (III/3) | 8 mm |
| 最小爬电距离(III/3) | 16 mm |
| 额定绝缘电压 (III/2) | 1000 V |
| 额定电涌电压(III/2) | 8 kV |
| 最小电气间隙值 – 不均匀电场 (III/2) | 8 mm |
| 最小爬电距离(II/2) | 10 mm |
| 额定绝缘电压 (II/2) | 1000 V |
| 额定过电压 (II/2) | 8 kV |
| 最小电气间隙值 – 不均匀电场 (II/2) | 8 mm |
| 最小爬电距离(II/2) | 10 mm |
| 振动测试 | |
| 规格 | IEC 60068-2-6:2007-12 |
| 频率 | 10 - 150 - 10 Hz |
| 扫描速率 | 1倍频程/分钟 |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| 每轴的测试周期 | 2.5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 耐久性测试 | |
| 规格 | IEC 60512-5:1992-08 |
| 海平面脉冲耐受电压 | 9.8 kV |
| 体积电阻 R1 | 0.15 mΩ |
| 体积电阻 R2 | 0.18 mΩ |
| 插入／拔出周期 | 50 |
| 气候测试 | |
| 规格 | ISO 6988:1985-02 |
| 腐蚀应力 | 0.2 dm3的SO2 气体通入容量300 dm3的箱体，温度40°C，1周期 |
| 热应力 | 100 °C/168 h |
| 大功率频率耐受电压 | 4.26 kV |
| 冲击 | |
| 规格 | IEC 61373:1999-01 |
| 脉冲波形 | 半正弦 |
| 加速度 | 30g |
| 电击时间 | 18 毫秒 |
| 测试方向 | X-, Y- 与 Z-轴 （正向与负向） |
| 环境条件 | |

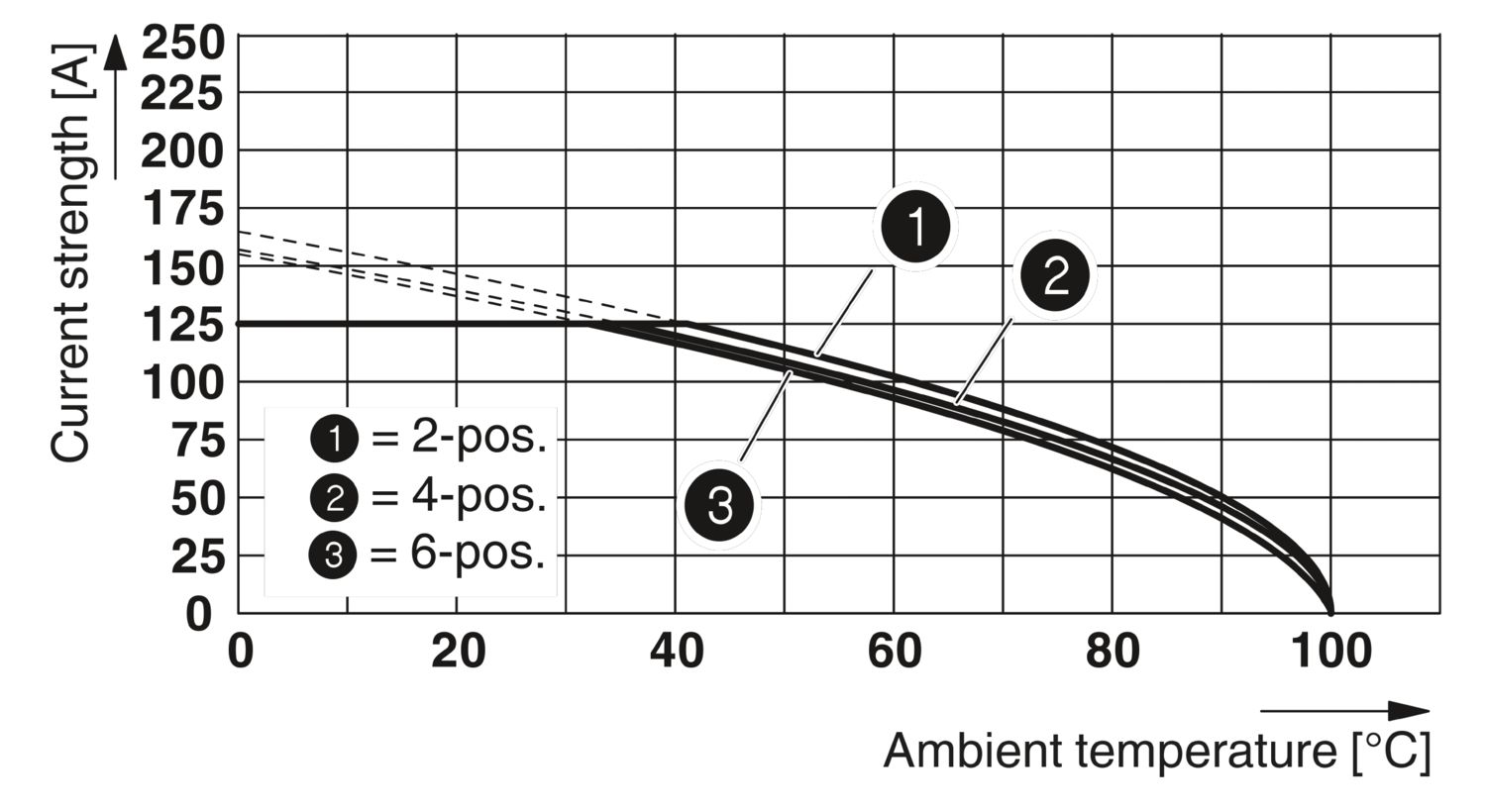

| 环境温度（运行） | -40 °C ... 100 °C (取决于衰减曲线) |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 相对湿度（存放/运输） | 30 % ... 70 % |
| 环境温度（组装） | -5 °C ... 100 °C |
| 包装类型 | 纸箱包装 |

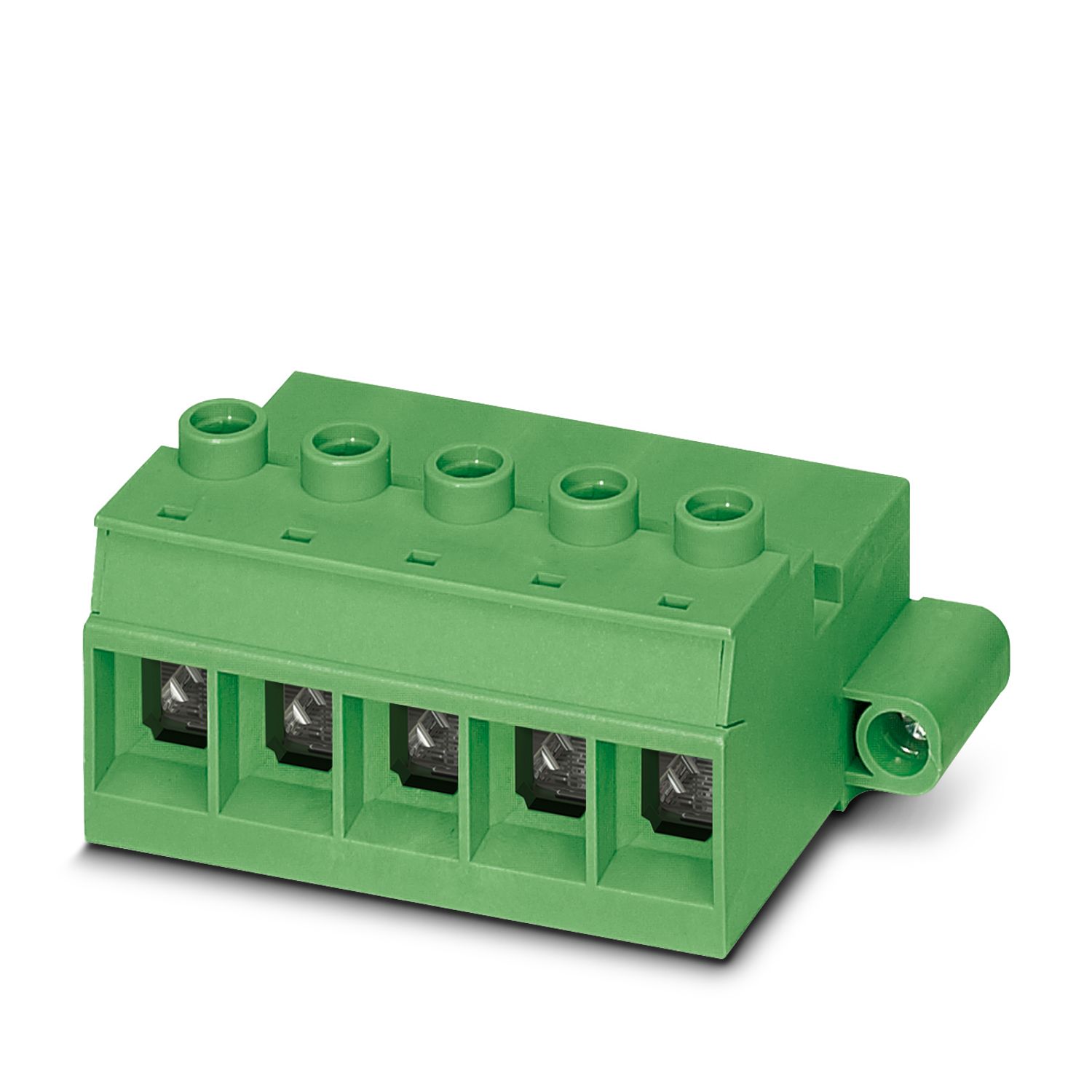

相容的產品
您的優勢
通用型安装方式，可在全球范围内使用
反向插座带多个插座触点，为设备输出或PCB/PCB连接提供防触摸保护
双法兰，在外壳面板上以及使用连接器时可通过螺钉连接充分利用空间
内置的钢质双簧片提高了连接的可靠性，尤其是在有温度和功率波动的情况下
