cULus认证
核准 ID: E60425-20160718| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 使用组 B | ||||
| 150 V | 8 A | 26 - 16 | ||
| 使用组 D | ||||
| 300 V | 8 A | 26 - 16 | ||
VDE绘图认证
核准 ID: 40044617| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 160 V | 8 A | 0.14 - 1.5 |
CDDC 1,5/ 5-PV-3,5
-
直接插拔式连接器
1016516
PCB直连插头， 额定横截面: 1.5 mm2， 颜色: 绿色， 额定电流: 8 A， 额定电压(III/2): 160 V， 电位数: 10， 行数: 2， 位数: 5， 连接量: 10， 产品系列: CDDC 1,5/..-PV， 针距: 3.5 mm， 接线方式: 压接， 安装: SKEDD - 直插式， 导线／PCB连接方向: 90 °， 针脚排列: 直线排列， 插拔系统: SKEDD， 互锁: 卡接锁紧， 安装方式: 锁紧法兰， 包装类型: 纸箱包装
產品細節
| 产品类型 | PCB直连插头 |
| 产品系列 | CDDC 1,5/..-PV |
| 产品线 | COMBICON Connectors S |
| 位数 | 5 |
| 针距 | 3.5 mm |
| 连接量 | 10 |
| 行数 | 2 |
| 电位数目 | 10 |
| 安装法兰 | 锁紧法兰 |
| 针脚排列 | 直线排列 |
| 特性 | |
| 额定电流IN | 8 A |
| 额定电压 UN | 160 V |
| 接触电阻 | 1.5 mΩ |
| 额定电压(III/3) | 160 V |
| 额定电涌电压(III/3) | 2.5 kV |
| 额定电压(III/2) | 160 V |
| 额定电涌电压(III/2) | 2.5 kV |
| 额定电压 (II/2) | 320 V |
| 额定电涌电压(II/2) | 2.5 kV |
| 连接技术 | |
| 连接器系统 | SKEDD |
| 额定横截面 | 1.5 mm² |
| 互锁 | |
| 锁定类型 | 卡接锁紧 |
| 安装法兰 | 锁紧法兰 |
| 导线连接 | |
| 连接方式 | 压接 |
| 导线连接方向与拔插方向的夹角 | 0 ° |
| 柔性导线横截面 | 0.14 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 26 ... 16 |
| 安装类型 | SKEDD - 直插式 |
| 针脚排列 | 直线排列 |
| 材料数据 - 联系方法 | |
| 触点区域金属表面（顶层） | 锡 (Sn) |
| 材料数据 - 壳体 | |
| 颜色 (外壳) | 绿色 (6021) |
| 绝缘材料 | PA |
| 绝缘材料组 | I |
| CTI符合IEC 60112 | 600 |
| 阻燃等级，符合UL 94 | V0 |
| 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI | 850 |
| 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT | 775 |
| 符合EN 60695-10-2标准的球压试验温度 | 125 °C |
| 机械数据 – 致动元件 | |
| 绝缘材料 | PA |
| 绝缘材料组 | I |
| CTI符合IEC 60112 | 600 |
| 阻燃等级，符合UL 94 | V0 |
| 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI | 850 |
| 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT | 775 |
| 符合EN 60695-10-2标准的球压试验温度 | 125 °C |

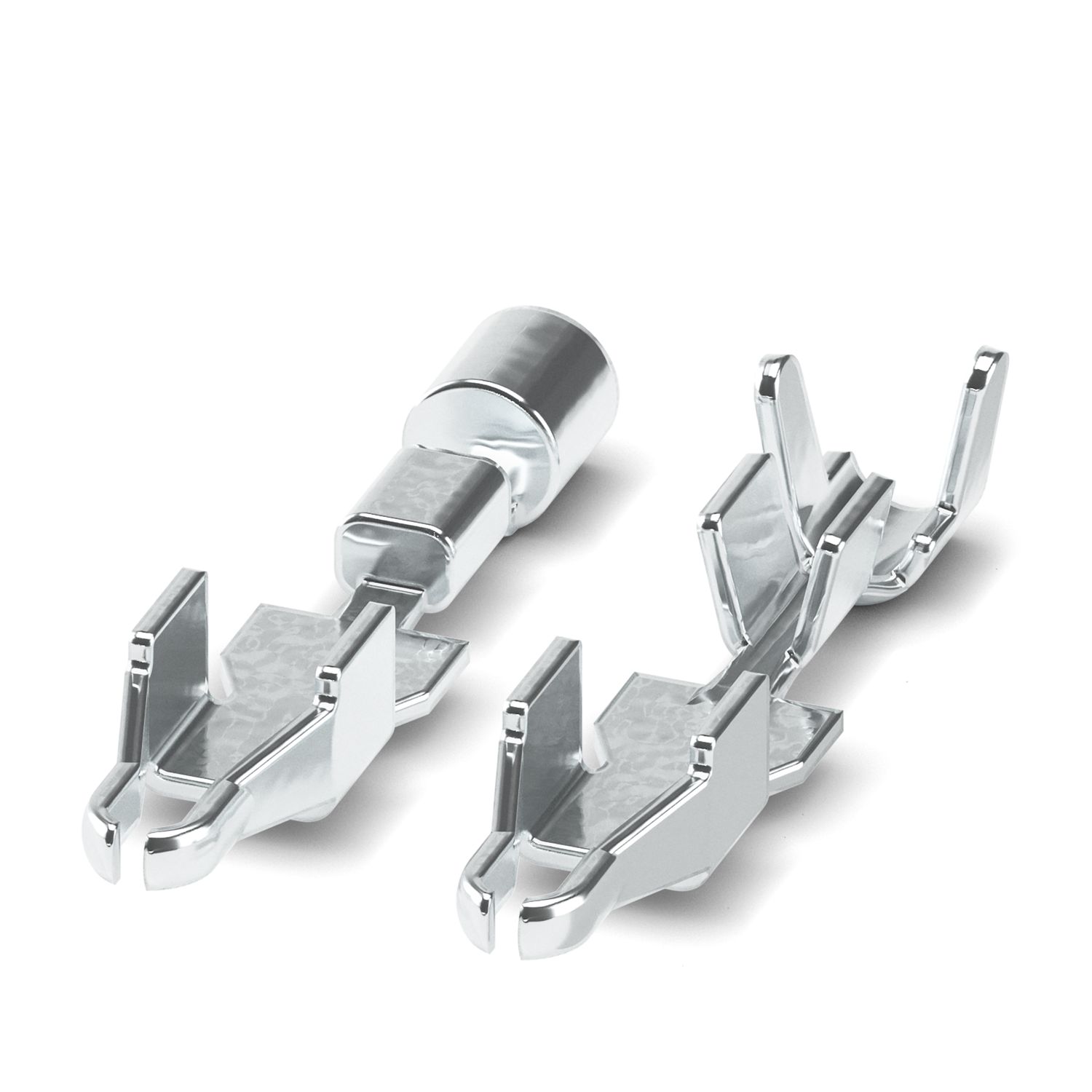

| 触点说明 | 有关压接插针基材和加工属性的信息，可参阅在线网店压接插针区列出的技术数据。 |
| 应用说明 | 所有实验室测试均在将压接插针用作附件的情况下进行。 |
| 尺寸图 |
|
| 针距 | 3.5 mm |
| 宽度 [w] | 24.8 mm |
| 高度[h] | 19.6 mm |
| 长度[l] | 13 mm |
| 高度 | 16 mm |
| PCB设计 | |
| 引脚间距 | 7.00 mm |
| 压接的拉伸强度 | |
| 结果 | 已通过测试 |
| 导线横截面／导线类型／牵引力设定值／实际值 | 0.14 mm² / 柔性 / > 18 N |
| 插入/拔出力 | |
| 结果 | 已通过测试 |
| 周期数 | 25 |
| 每个接线位的插入强度约 | 4 N |
| 每个接线位的拔出强度约 | 3 N |
| 插芯中的触点底座 | |
| 规格 | IEC 60512-15-1:2008-05 |
| 插芯触点支架 要求 >20 N |
已通过测试 |
| 抗擦抹性 | |
| 规格 | IEC 60068-2-70:1995-12 |
| 结果 | 已通过测试 |
| 极性保护和编码 | |
| 规格 | IEC 60512-13-5:2006-02 |
| 结果 | 已通过测试 |
| 外观检查 | |
| 规格 | IEC 60512-1-1:2002-02 |
| 结果 | 已通过测试 |
| 尺寸检查 | |
| 规格 | IEC 60512-1-2:2002-02 |
| 结果 | 已通过测试 |
| 温度测试 | 测试组C | |
| 规格 | IEC 60512-5-1:2002-02 |
| 已测芯数 | 16 |
| 绝缘电阻 | |
| 规格 | IEC 60512-3-1:2002-02 |
| 绝缘电阻，相邻接线位 | > 5 MΩ |
| 电气间隙和爬电距离 | | |
| 规格 | IEC 60664-1:2007-04 |
| 绝缘材料组 | I |
| 比较跟踪指标（IEC 60112） | CTI 600 |
| 额定绝缘电压 (III/3) | 160 V |
| 额定电涌电压 (III/3) | 2.5 kV |
| 最小电气间隙值 – 不均匀电场 (III/3) | 1.5 mm |
| 最小爬电距离(III/3) | 2 mm |
| 额定绝缘电压 (III/2) | 160 V |
| 额定电涌电压(III/2) | 2.5 kV |
| 最小电气间隙值 – 不均匀电场 (III/2) | 1.5 mm |
| 最小爬电距离(II/2) | 1.5 mm |
| 额定绝缘电压 (II/2) | 320 V |
| 额定过电压 (II/2) | 2.5 kV |
| 最小电气间隙值 – 不均匀电场 (II/2) | 1.5 mm |
| 最小爬电距离(II/2) | 1.6 mm |
| 振动测试 | |
| 规格 | IEC 60068-2-6:2007-12 |
| 频率 | 10 - 150 - 10 Hz |
| 扫描速率 | 1倍频程/分钟 |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 加速度 | 50 m/s² (60.1 Hz ... 150 Hz) |
| 每轴的测试周期 | 2.5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 耐久性测试 | |
| 规格 | IEC 60512-9-1:2010-03 |
| 海平面脉冲耐受电压 | 2.95 kV |
| 体积电阻 R1 | 1.5 mΩ |
| 体积电阻 R2 | 1.6 mΩ |
| 插入／拔出周期 | 25 |
| 绝缘电阻，相邻接线位 | > 5 MΩ |
| 气候测试 | |
| 规格 | ISO 6988:1985-02 |
| 腐蚀应力 | 0.2 dm3的SO2 气体通入容量300 dm3的箱体，温度40°C，1周期 |
| 热应力 | 105 °C/168 h |
| 大功率频率耐受电压 | 1.39 kV |
| 冲击 | |
| 规格 | IEC 60068-2-27:2008-02 |
| 脉冲波形 | 半正弦 |
| 加速度 | 300 m/s² |
| 电击时间 | 18 毫秒 |
| 测试方向 | X-, Y- 与 Z-轴 （正向与负向） |
| 环境条件 | |
| 环境温度（运行） | -55 °C ... 105 °C (取决于衰减曲线) |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 相对湿度（存放/运输） | 30 % ... 70 % |
| 环境温度（组装） | -5 °C ... 100 °C |
| 包装类型 | 纸箱包装 |
您的優勢
使用SKEDD直插式技术，可以灵活地定位在PCB上
部件和过程成本降低：手动简单插入，接口防振
触点采用双排布局，可实现紧凑区域内的高安装密度
适合带化学镀锡或热风整平（HAL）表面的各种PCB，应用范围广泛
经济地大量连接压接导线
选配提供手动和自动压接工具
