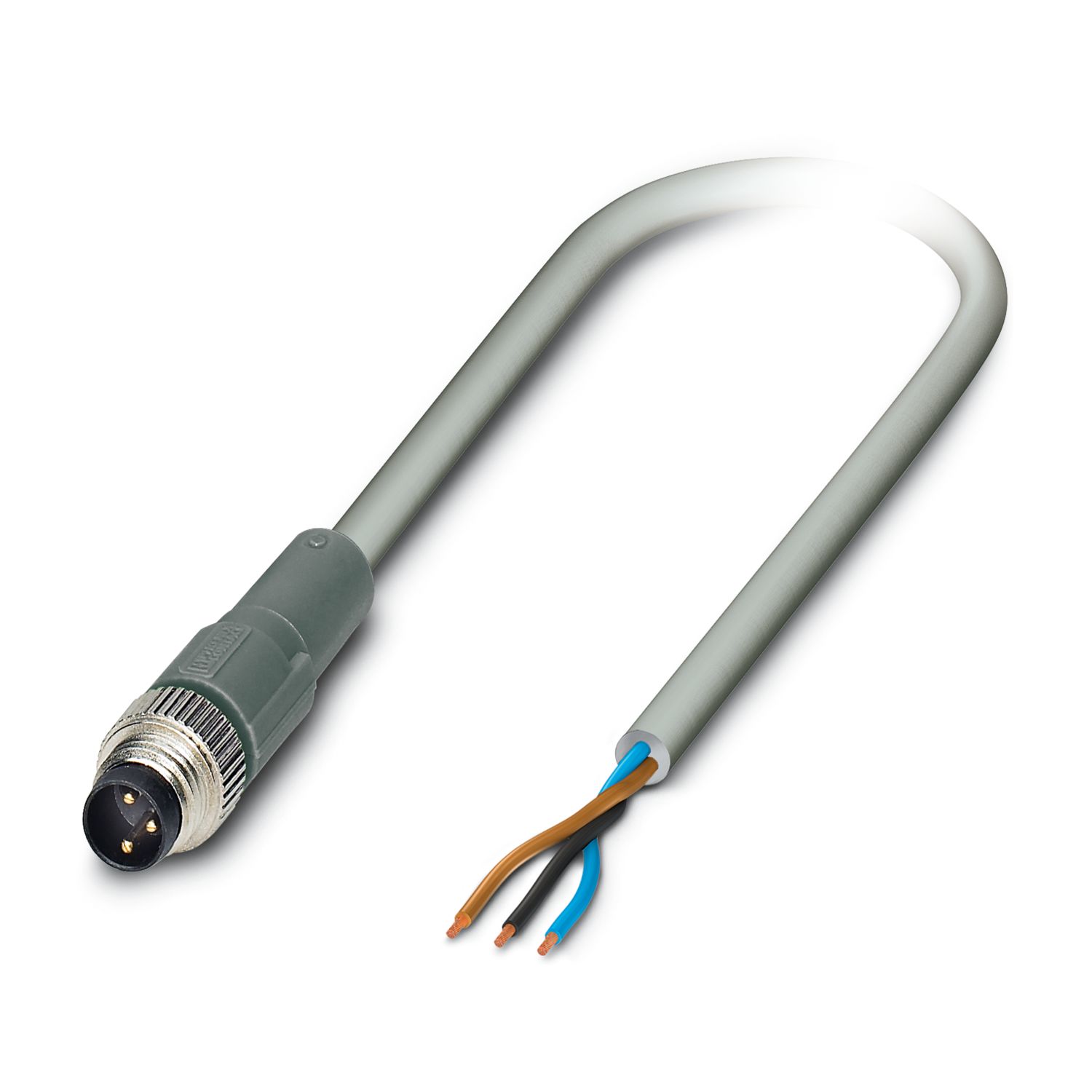

SAC-3P-M 8MS/10,0-E10 - 传感器/执行器电缆 - 1411772

产品属性

产品类型	传感器/执行器电缆
应用	标准
位数	3
出线口编号	1
屏蔽	无
编码	A
绝缘特性
过电压类别	II
污染等级	3

材料规格

阻燃等级，符合UL 94	HB
密封材料	NBR
夹具本体材料	TPU，阻燃性高，具自熄灭性质
接触件材料	CuSn
材料接触表面	Ni/Au
接触件载体材料	TPU GF
螺钉连接材料	锌铸，镀镍

电气特性

绝缘电阻	≥ 100 MΩ
额定电压 U_N	48 V AC
	60 V DC
额定电流I_N	4 A

机械特性

机械参数
插／拔周期	≥ 100

信号处理

状态显示	无
状态显示	否

连接数据

导线连接
紧固扭矩	0.2 Nm (M8 连接器)

连接器

连接1
类型	插头直头 M8
位数	3
防插错编码类型	A
连接2
类型	自由出线

电缆/电线

电缆长度	10 m
PUR，灰色 [C10]
位数	3
光缆类型	PUR，灰色 [C10]
导线结构信号线	32x 0.10 mm
导线横截面	3x 0.25 mm² (信号线路)
线径，包括绝缘层	1.15 mm ±0.05 mm
电缆外径	3.80 mm ±0.20 mm
外护套，材料	PUR
外护套，颜色	灰色 RAL 7001
导线材料	铜质绞合线
导线绝缘材料	PVC
单线，颜色	棕色、蓝色、黑色
厚度，绝缘	≥ 0.23 mm (线芯绝缘)
厚度，外部护套	≥ 0.51 mm
总绞线	3线，绞合
最大导线电阻	最大 87 Ω/km (20 °C时)
额定电压，电缆	≥ 300 V
测试电压	≤ 1500 V
环境温度（运行）	-40 °C ... 80 °C (电缆，固定式安装)
环境温度（运行）		-25 °C ... 80 °C (电缆，活动式安装)

环境和真实条件

环境条件
保护等级	IP65
	IP67
	IP68
环境温度（运行） (孔式连接器/针式连接器)	-25 °C ... 90 °C (针式/孔式)

标准和规范

标准标识	M8针式插头连接器
标准/规格	IEC 61076-2-104

訂購號	1411772
件數/包裝	1 件數
最低訂購量	1 件數
產品密鑰	AFABBA
GTIN	4055626142364
每件的重量（含包裝）	35 g
每件的重量（不含包裝）	35 g
關稅稅率代號	85444290
產地	CN

ECLASS-13.0	27060311
ECLASS-15.0	27060311

EU RoHS
符合《歐盟 RoHS 物質指令要求》	是 (無豁免)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 無超過限值的有害物質
EU REACH SVHC
《REACH 候選物質附註》（CAS編號）	沒有物質超過重量的 0.1%
