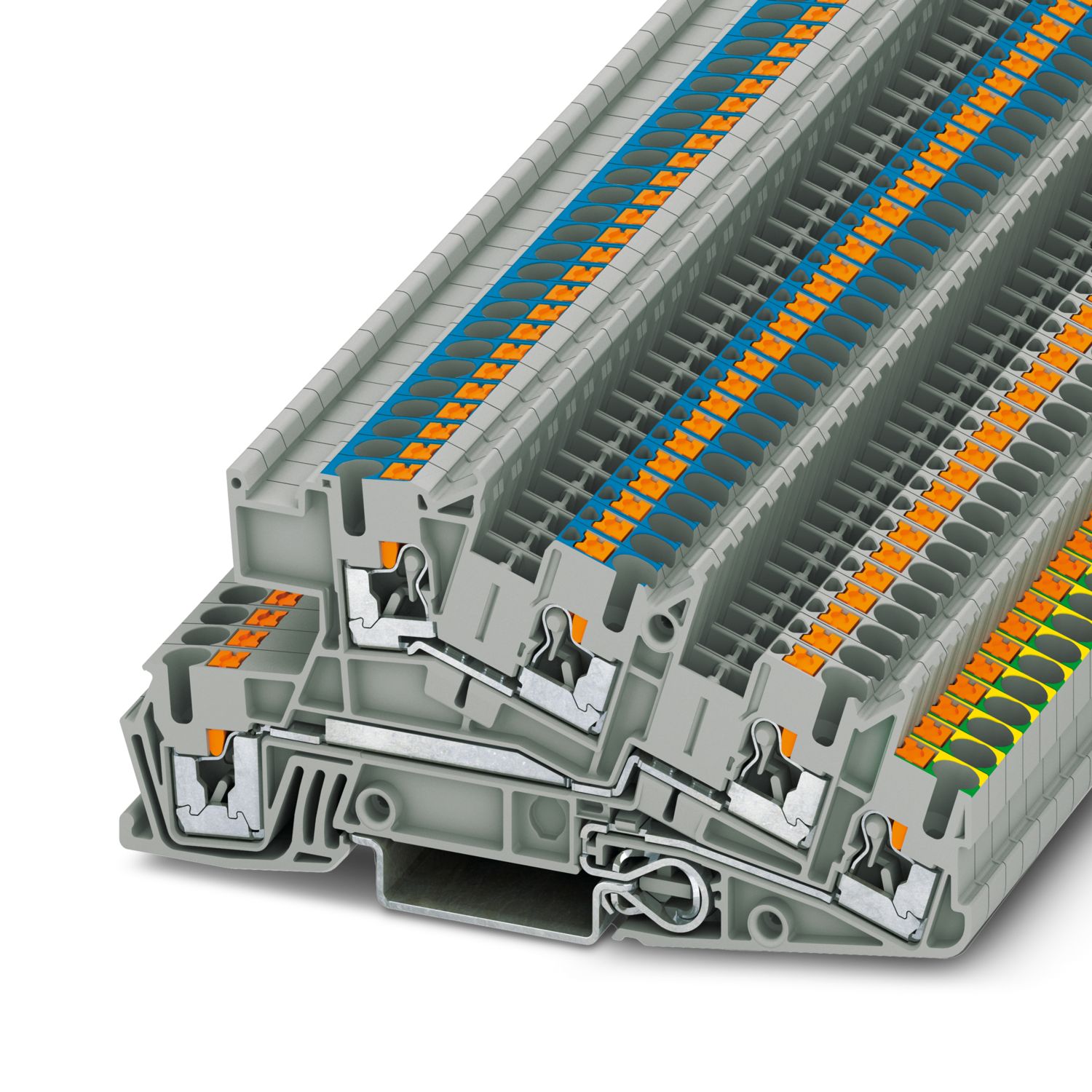

PTI 2,5-PE/L/N - Bloc de jonction pour conducteur de protection d'installation

3213950

Bloc de jonction pour conducteur de protection d'installation, tension nominale: 400 V, intensité nominale: 24 A, Raccordement Push-in, 1., 2. und 3. Etage, Section de référence: 2,5 mm², section : 0,14 mm² - 4 mm², type de montage: NS 35/7,5, NS 35/15, coloris: gris

Informations détaillées concernant le produit

Type de produit	Bloc de jonction d'installation
Nombre de connexions	5
Nombre de rangées	3
Potentiels	2
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Tension de tenue aux chocs assignée	4 kV
	6 kV
Puissance dissipée maximale en condition nominale	1,02 W

Nombre de raccordements par étage	2
Section nominale	2,5 mm²
1., 2. und 3. Etage
Remarque	Respecter l'intensité admissible des profilés.
Longueur à dénuder	8 mm ... 10 mm
Gabarit	A3
Section de conducteur rigide	0,14 mm² ... 4 mm²
Section du conducteur AWG	26 ... 12 (conversion selon CEI)
Section de conducteur souple	0,14 mm² ... 4 mm²
Section de conducteur souple [AWG]	26 ... 12 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,14 mm² ... 2,5 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,14 mm² ... 2,5 mm²
Int. nom.	24 A (pour une section de conducteur de 4 mm²)
Courant de charge maximal	30 A (pour section de conducteur de 4 mm² et bornier à 3 pôles)
Tension nominale	400 V (Phase/phase)
	250 V (Phase/PE)
	250 V (Phase/N)
Section nominale	2,5 mm²
1., 2. und 3. Etage Section de raccordement par enfichage direct
Section de conducteur rigide	0,34 mm² ... 4 mm²
Section de conducteur flexible (embout sans douille en plastique)	0,34 mm² ... 2,5 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,34 mm² ... 2,5 mm²

Largeur	5,2 mm
Largeur de couvercle	2,2 mm
Hauteur	101 mm
Profondeur	48,6 mm
Profondeur sur NS 35/7,5	50,5 mm
Profondeur sur NS 35/15	58 mm

Couleur	gris (RAL 7042)
Classe d'inflammabilité selon UL 94	V0
Groupe d'isolant	I
Matériau isolant	PA
Utilisation d'un isolant statique au froid	-60 °C
Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21))	125 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)	130 °C
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Inflammabilité en surface NFPA 130 (ASTM E 162)	réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)	réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)	réussi

Essai de tension de choc
Tension témoin valeur de consigne	7,3 kV
Résultat	Essai réussi
Essai d'échauffement
Exigence contrôle de l'échauffement	Augmentation de température ≤ 45 K
Résultat	Essai réussi
Résistance aux courants de courte durée 4 mm²	0,48 kA
	0,48 kA
Résultat	Essai réussi
Rigidité diélectrique à fréquence industrielle
Tension témoin valeur de consigne	1,89 kV
Résultat	Essai réussi

Caractéristiques mécaniques
Paroi latérale ouverte	oui

Résistance mécanique
Résultat	Essai réussi
Fixation sur le support
Profilé/support de fixation	NS 35
Force d'essai, valeur de consigne	1 N
Résultat	Essai réussi
Recherche de dommages et de desserrage des conducteurs
Vitesse de rotation	10 tr./min
Tours	135
Section de conducteur/poids	0,14 mm²/0,2 kg
	4 mm²/0,9 kg
Résultat	Essai réussi

Vieillissement
Cycles de température	192
Résultat	Essai réussi
Essai au brûleur à aiguille
Temps d'action	30 s
Résultat	Essai réussi
Oscillations/grésillements sur bande large
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2008-03
Spectre	Essai de durée de vie catégorie 1, classe B, sur coffret du véhicule
Fréquence	f₁ = 5 Hz jusqu'à f₂ = 150 Hz
Niveau ASD	0,964 (m/s²)²/Hz
Accélération	0,58g
Durée de contrôle par axe	5 h
Sens du contrôle	Axes X, Y et Z
Résultat	Essai réussi
Chocs
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2008-03
Forme de choc	Semi-sinusoïdal
Accélération	5g
Durée des chocs	30 ms
Nombre de chocs dans chaque sens	3
Sens du contrôle	Axes X, Y et Z (pos. et nég.)
Résultat	Essai réussi
Conditions ambiantes
Température ambiante (fonctionnement)	-60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Température ambiante (montage)	-5 °C ... 70 °C
Température ambiante (confirmation)	-5 °C ... 70 °C
Humidité de l'air admissible (fonctionnement)	20 % ... 90 %
Humidité de l'air admissible (stockage/transport)	30 % ... 70 %

Type de montage	NS 35/7,5
	NS 35/15

Données commerciales

Référence	3213950
Conditionnement	50 Unité(s)
Commande minimum	50 Unité(s)
Clé de vente	BE02
Product key	BE2253
Page catalogue	Page 91 (C-1-2019)
GTIN	4046356609623
Poids par pièce (emballage compris)	17,656 g
Poids par pièce (hors emballage)	17,04 g
Numéro du tarif douanier	85369010
Pays d'origine	DE

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
Groupe utilisateur B
	300 V	20 A	26 - 12
Groupe utilisateur C
	150 V	20 A	26 - 12
Groupe utilisateur D
	300 V	10 A	26 - 12

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
Groupe utilisateur B
	300 V	20 A	26 - 12
Raccordement PE			26 - 12
Groupe utilisateur C
	150 V	20 A	26 - 12
Raccordement PE			26 - 12
Groupe utilisateur D
	300 V	10 A	26 - 12
Raccordement PE			26 - 12

Conformité environnementale

Produits compatibles

Accessoires

Avantages

Orifices fonctionnels doubles à tous les étages

ECLASS-13.0	27250110
ECLASS-15.0	27250110

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
EF3.0 Changement climatique
CO2e kg	0,107 kg CO2e
