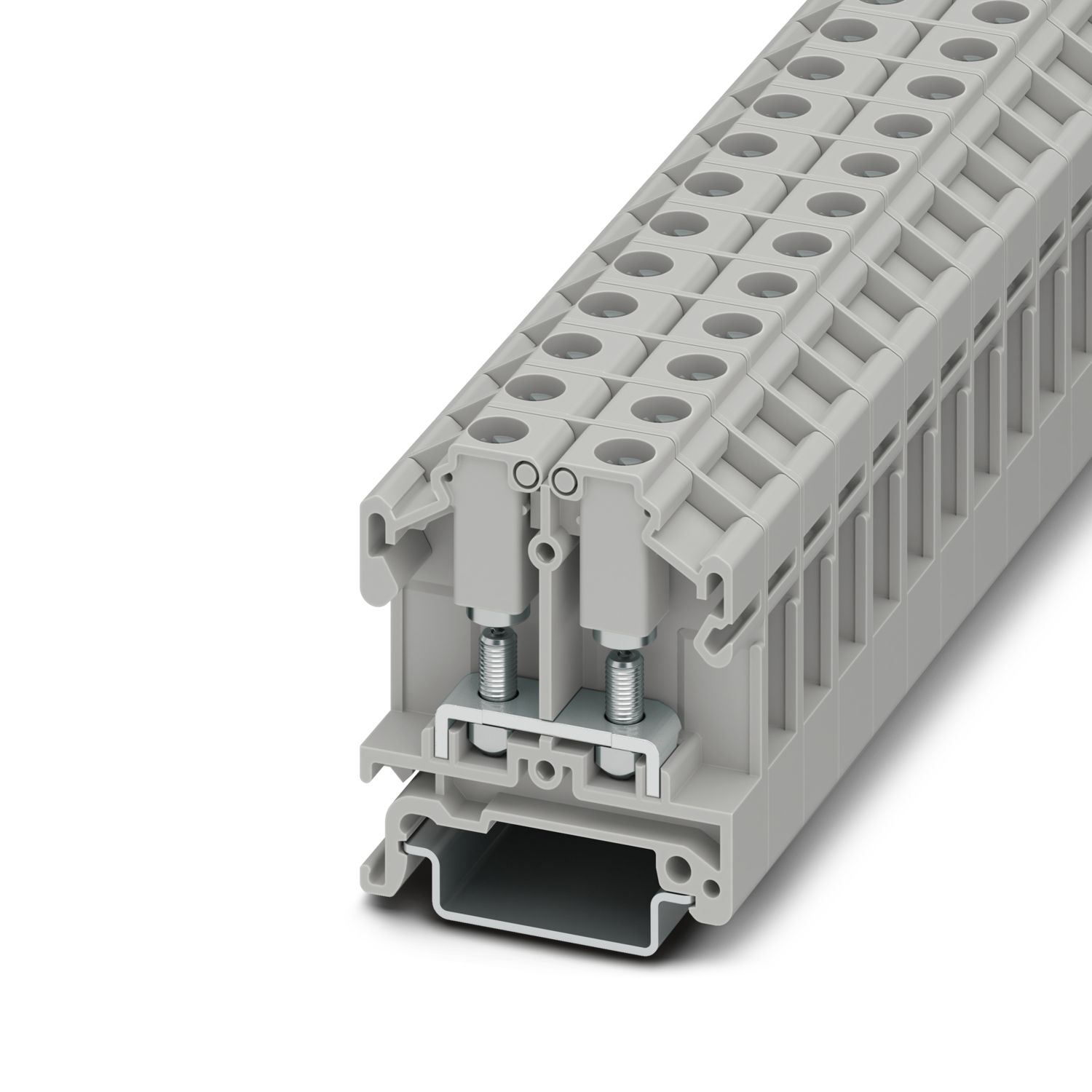

OTTA 6-HV - Bloc de jonction à boulon

1147172

Bloc de jonction à boulon, tension nominale: 1000 V, intensité nominale: 41 A, type de raccordement: Raccordement boulonné, Section de référence: 6 mm², section : 0,5 mm² - 6 mm², type de montage: NS 35/7,5, NS 35/15, coloris: gris

Informations détaillées concernant le produit

Type de produit	Bloc de jonctions à tige filetée
Nombre de connexions	2
Nombre de rangées	1
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Tension de tenue aux chocs assignée	8 kV
Puissance dissipée maximale en condition nominale	1,31 W

Nombre de raccordements par étage	2
Section nominale	6 mm²
Type de raccordement	Raccordement boulonné
Filetage vis	M4
Couple de serrage	1,5 ... 1,8 Nm
Connexion selon la norme	CEI 60947-7-1
Section de conducteur rigide	0,5 mm² ... 6 mm²
Section de conducteur souple	0,1 mm² ... 6 mm²
Int. nom.	41 A
Courant de charge maximal	41 A (pour une section de conducteur de 6 mm²)
Tension nominale	1000 V (La tension nominale s'applique à des cosses isolées)
Section nominale	6 mm²
Raccordement de la cosse DIN 46234:1980-03
Connexion selon la norme	DIN 46234:1980-03
Section	0,1 mm² ... 6 mm²
Section AWG	24 ... 10 (conversion selon CEI)
Diamètre de l'œil	4,3 mm
Largeur	9,6 mm
Diamètre des boulons	4 mm
Filetage vis	M4
Couple de serrage	1,5 ... 1,8 Nm
Connexion selon la norme	DIN 46237:1970-07
Section	0,5 mm² ... 6 mm²
Section AWG	20 ... 14 (conversion selon CEI)
Diamètre de l'œil	4,3 mm
Largeur	9,6 mm
Diamètre des boulons	4 mm
Filetage vis	M4
Couple de serrage	1,5 ... 1,8 Nm

Largeur	11 mm
Largeur de couvercle	1,5 mm
Hauteur	43,5 mm
Profondeur sur NS 32	57 mm
Profondeur sur NS 35/7,5	52 mm
Profondeur sur NS 35/15	59,5 mm

Couleur	gris (RAL 7042)
Classe d'inflammabilité selon UL 94	V0
Groupe d'isolant	I
Matériau isolant	PA
Utilisation d'un isolant statique au froid	-60 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)	130 °C
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Inflammabilité en surface NFPA 130 (ASTM E 162)	réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)	réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)	réussi

Essai de tension de choc
Tension témoin valeur de consigne	9,8 kV
Résultat	Essai réussi
Essai d'échauffement
Exigence contrôle de l'échauffement	Augmentation de température ≤ 45 K
Résultat	Essai réussi
Résistance aux courants de courte durée 6 mm²	0,72 kA
Résultat	Essai réussi
Rigidité diélectrique à fréquence industrielle
Tension témoin valeur de consigne	2 kV
Résultat	Essai réussi

Caractéristiques mécaniques
Paroi latérale ouverte	oui

Résistance mécanique
Résultat	Essai réussi
Fixation sur le support
Profilé/support de fixation	NS 32/NS 35
Résultat	Essai réussi
Recherche de dommages et de desserrage des conducteurs
Vitesse de rotation	10 (+/- 2) tr./min
Tours	135
Section de conducteur/poids	6 mm²/1,4 kg
Résultat	Essai réussi

Essai au brûleur à aiguille
Temps d'action	30 s
Résultat	Essai réussi
Oscillations/grésillements sur bande large
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2022-06
Spectre	Essai de durée de vie catégorie 2, sur bâti tournant
Fréquence	f₁ = 5 Hz à f₂ = 250 Hz
Niveau ASD	6,12 (m/s²)²/Hz
Accélération	3,12g
Durée de contrôle par axe	5 h
Sens du contrôle	Axes X, Y et Z
Résultat	Essai réussi
Chocs
Forme de choc	Semi-sinusoïdal
Accélération	30g
Durée des chocs	18 ms
Nombre de chocs dans chaque sens	3
Sens du contrôle	Axes X, Y et Z (pos. et nég.)
Résultat	Essai réussi
Conditions ambiantes
Température ambiante (fonctionnement)	-60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Température ambiante (montage)	-5 °C ... 70 °C
Température ambiante (confirmation)	-5 °C ... 70 °C
Humidité de l'air admissible (fonctionnement)	20 % ... 90 %
Humidité de l'air admissible (stockage/transport)	30 % ... 70 %

Connexion selon la norme	CEI 60947-7-1

Type de montage	NS 35/7,5
	NS 35/15

Données commerciales

Référence	1147172
Conditionnement	50 Unité(s)
Commande minimum	100 Unité(s)
Product key	BE4513
GTIN	4063151136185
Poids par pièce (emballage compris)	21,86 g
Poids par pièce (hors emballage)	21,86 g
Pays d'origine	IN

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
B
	600 V	30 A	20 - 10
C
	600 V	30 A	20 - 10
D
	600 V	5 A	20 - 10

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
keine
	1000 V	41 A		0,2 - 6

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
B
Conducteurs souples uniquement	600 V	30 A	20 - 10
C
Conducteurs souples uniquement	600 V	30 A	20 - 10
F
Conducteurs souples uniquement	1000 V	30 A	20 - 10

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
keine
	1000 V	41 A		0,2 - 6

Conformité environnementale

Produits compatibles

Accessoires

ECLASS-13.0	27250101
ECLASS-15.0	27250101

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
