PLC-RSC- 24DC/21 - Módulo de relés - 2966171

Detalles de producto

Datos técnicos

Notas

Observación referente al funcionamiento	Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. Un puenteado de potencial se efectúa en este caso con FBST 8-PLC... o FBST 500....

Propiedades del artículo

Tipo de producto	Módulo de relés
Familia de productos	PLC-INTERFACE
Aplicación	Universal
Modo operativo	Tiempo de trabajo 100 %
Vida útil mecánica	2x 10⁷ periodicidades de cambio de estado
Estado de mantenimiento de datos
Fecha del último mantenimiento de los datos	19.03.2025

Propiedades eléctricas

Potencia disipada máxima con condición nominal	0,22 W
Tensión de prueba (Devanado/contacto)	4 kV AC (50 Hz, 1 min., devanado/contacto)
Propiedades de aislamiento: Bobina/contacto
Tensión de aislamiento de dimensionamiento	250 V
Resistencia a la tensión transitoria nominal	6 kV
Categoría de sobretensiones	III
Grado de polución	3

Datos de entrada

Lado de excitación
Tensión nominal de entrada U_N	24 V DC
Rango de tensión de entrada	18,5 V DC ... 33,6 V DC (20 °C)
Tensión nominal (Relé electromecánico acoplado)	24 V DC
Comportamiento de conmutación del accionamiento	monoestable
Accionamiento (polaridad)	polarizado
Corriente de entrada típica a U_N	9 mA
Tiempo de reacción típico	5 ms
Tiempo típico de apertura	8 ms
Circuito de protección	Prot. contra inversión de polaridad; Diodo contra inv. de polaridad
	Diodo de libre circulación; Diodo de libre circulación
Indicación de la tensión de servicio	LED amarillo

Datos de salida

Conmutar
Tipo de conmutación del contacto	1 conmutador
Tipo de contacto de conmutación	Contacto simple
Tipo de conexión del contacto	Contacto de potencia
Material del contacto	AgSnO
Tensión de conmutación máxima	250 V AC/DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. Un puenteado de potencial se efectúa en ese caso con FBST 8-PLC...o...FBST 500...)
Tensión mínima de activación	5 V (100 mA)
Corriente constante límite	6 A
Corriente de conexión máxima	10 A (4 s)
Corriente de conmutación mínima	10 mA (12 V)
Corriente de cortocircuito	200 A (corriente de cortocircuito condicionada)
Potencia de ruptura (carga óhmica) máxima	140 W (con 24 V DC)
		20 W (con 48 V DC)
		18 W (con 60 V DC)
		23 W (con 110 V DC)
		40 W (con 220 V DC)
		1500 VA (con 250 V AC)
Fusible de salida	4 A gL/gG NEOZED
Capacidad de ruptura	2 A (Con 24 V, DC13)
		0,2 A (Con 110 V, DC13)
		0,1 A (Con 220 V, DC13)
		3 A (Con 24 V, AC15)
		3 A (con 120 V, AC15)
		3 A (Con 230 V, AC15)

Datos de conexión

Tipo de conexión	Conexión por tornillo
Longitud de pelado	8 mm
Rosca de tornillo	M3
Sección de conductor rígido	0,14 mm² ... 2,5 mm²
Sección de conductor flexible	0,14 mm² ... 2,5 mm²
	0,2 mm² ... 2,5 mm² (Puntera individual)
	2x 0,5 mm² ... 1,5 mm² (Puntera TWIN)
Sección de conductor AWG	26 ... 14
Par de apriete	0,6 Nm ... 0,8 Nm
	5 lb_f-in. ... 7 lb_f-in.

Dimensiones

Anchura	6,2 mm
Altura	80 mm
Profundidad	94 mm

Datos del material

Color	gris (RAL 7042)
Clase de inflamabilidad según UL 94	V0 (Carcasa)

Condiciones medioambientales y de vida útil

Condiciones ambientales
Índice de protección (Relé)	RT III (Relé)
Índice de protección (Zócalo de relé)	IP20 (Zócalo de relé)
Índice de protección (Lugar de montaje)	≥ IP54 (Lugar de montaje)
Temperatura ambiente (servicio)	-40 °C ... 70 °C (véase derating)
Temperatura ambiente (servicio) (UL)	-40 °F ... 158 °F
Temperatura ambiente (almacenamiento / transporte)	-40 °C ... 85 °C

Homologaciones

CE
Certificado	Conformidad CE
UKCA
Certificado	De conformidad con UKCA
Homologación para la construcción naval
Certificado	TAE0000196
Prueba de gases nocivos
Marcado	ISA-S71.04. G3 Harsh Group
Marcado		EN 60068-2-60
Datos UL
Observación	Utilice cables de cobre homologados para 75 °C como mínimo.
Datos para construcción naval
Temperature	D
Humidity	A
Vibración	B/C
EMC	B
Enclosure	Required protection according to the Rules shall be provided upon installation on board

Datos CEM

Compatibilidad electromagnética	Conformidad con la directiva CEM
Directiva de baja tensión	De conformidad con la directiva NS

Normas y especificaciones

Normas/especificaciones	IEC 60947-5-1

Montaje

Tipo de montaje	Montaje sobre carril DIN
Indicaciones de montaje	Alineables sin separación
Posición para el montaje	discrecional

Datos comerciales

Código de artículo	2966171
Unidad de embalaje	10 Unidades
Cantidad mínima de pedido	10 Unidades
Clave de venta	06
Clave de producto	DK6226
Página del catálogo	Página 364 (C-5-2019)
GTIN	4017918130732
Peso por unidad (incluido el embalaje)	39,8 g
Peso por unidad (sin incluir el embalaje)	31,06 g
Número de tarifa arancelaria	85364190
País de origen	DE

Clasificaciones

Homologaciones

Environmental product compliance

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Hexahydromethylphthalic anhydride (n.º CAS: No aplicable)
		Lead (n.º CAS: 7439-92-1)
SCIP	20094ffa-eb95-4291-a21b-4463d52fab42
EF3.0 Cambio climático
CO2e kg	0,335 kg CO2e

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

PLC-RSC- 24DC/21 - Módulo de relés

2966171

Detalles de producto

ECLASS

ETIM

UNSPSC

EAC

DNV GL

cULus Listed

Productos compatibles

Sus ventajas

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

PLC-RSC- 24DC/21 - Módulo de relés 2966171

Detalles de producto

ECLASS

ETIM

UNSPSC

Productos compatibles

FBST 500-PLC RD - Puente enchufable sin fin 2966786

FBST 500-PLC BU - Puente enchufable sin fin 2966692

FBST 500-PLC GY - Puente enchufable sin fin 2966838

FBST 6-PLC RD - Puente enchufable individual 2966236

FBST 6-PLC BU - Puente enchufable individual 2966812

FBST 6-PLC GY - Puente enchufable individual 2966825

FBST 8-PLC GY - Puente enchufable individual 2967688

PLC-V8/FLK14/OUT - Conexión de sistema 2295554

PLC-V8/FLK14/OUT/M - Conexión de sistema 2304102

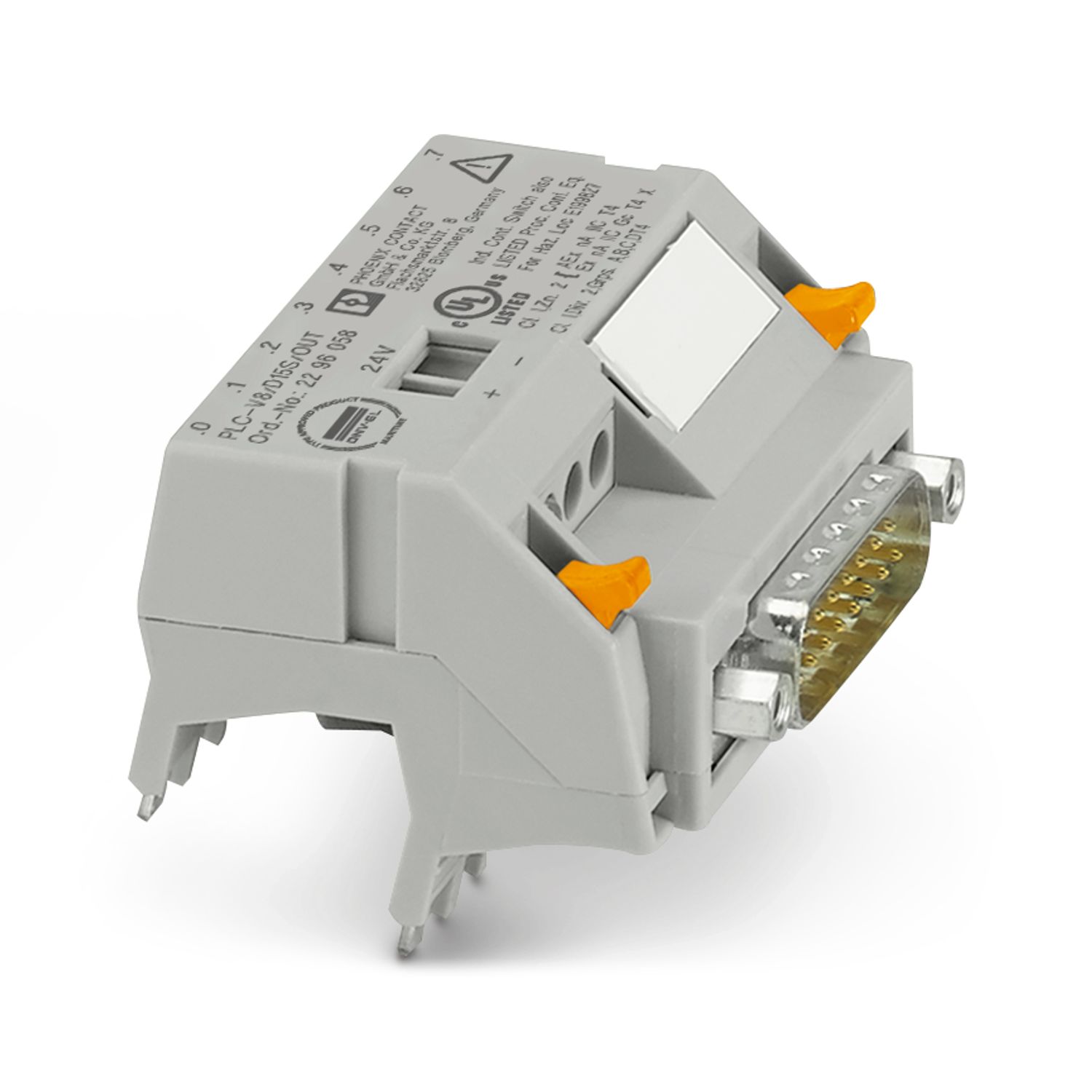

PLC-V8/D15S/OUT - Conexión de sistema 2296058
