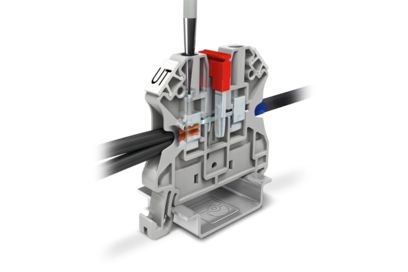

Bornas para carril con sistema

Rediseño de la conexión de conductores sin herramientas: Push-X permite el cableado directo con conductores rígidos y flexibles con o sin punteras gracias al resorte de contacto pretensado. Introduzca el conductor sin forzarlo hasta el final de la cámara de embornaje. En cuanto el conductor presiona el bloqueo del resorte de contacto hasta la posición final, la pestaña se libera y el resorte de contacto se cierra automáticamente. El conductor se emborna directamente. Al igual que en la conocida tecnología push-in, el conductor se libera con el pulsador de accionamiento naranja. Al mismo tiempo, el resorte de contacto está pretensado para el nuevo proceso de cableado.

Con la tecnología de conexión push-in podrá establecer el contacto fácilmente de conductores a partir de 0,25 mm², directamente y sin herramientas. Los resortes de contacto especiales de las bornas para carril permiten fuerzas de inserción hasta un 50 % inferiores. Además, convence por la alta calidad de contacto y las elevadas fuerzas de extracción de conductores. La tecnología push-in está disponible para secciones de cable hasta 185 mm².

Las bornas para carril PTV de Phoenix Contact poseen una conexión push-in lateral.
La conexión combina la guía de conductores lateral de la conexión por tornillo con la tecnología de inserción directa sin herramientas de la conexión push-in. Las bornas para carril combinan así las ventajas de ambas tecnologías de conexión. Así se garantiza un cableado rápido y claro sin radios de flexión.

Las bornas para carril con conexión por resorte son particularmente aptas para aplicaciones sensibles a las vibraciones. Mediante la fuerza constante de los resortes, las bornas para carril ofrecen una alta seguridad de contacto independientemente del operario. Los puntos de embornaje de las bornas de conexión por resorte se pueden abrir fácilmente con un destornillador. Las bornas para carril están disponibles con una sección de hasta 35 mm².

Una característica de las bornas para carril con tecnología de conexión rápida es el contacto por corte de aislante patentado que se puede emplear con la palanca de giro que ahorra espacio mediante un destornillador.
En solo un paso se realiza la conexión del conductor aislado y sin tratamiento previo.
El ahorro de tiempo es de hasta un 60 %. Gracias a las secciones disponibles de hasta 4 mm², las bornas son aptas para el cableado de corriente de control dentro del armario de control.

Las bornas para carril con conexión COMBI satisfacen las exigencias más altas y universales.
La corriente nominal es conducida a las bornas a través del pin de contacto. En combinación con el sistema de contacto del conector macho, la variante de conexión soporta niveles de vibración extremos. La conexión de las bornas COMBI es apta para el cableado automatizado, semiautomatizado o manual.

Las bornas para carril con conexión por espárrago son excelentes para conectar terminales anulares y de horquilla. La conexión le permite lograr una elevada fuerza de extracción de conductores gracias a la alta fuerza de contacto y a las amplias superficies de contacto. Las bornas para carril con conexión por espárrago permiten una conexión de varios conductores en tan solo un punto de embornaje. Otra ventaja son las tuercas de sombrerete en las tapas abatibles.

El accesorio de prueba del sistema CLIPLINE complete entra en contacto con las barras colectoras en el foso puenteado de las bornas para carril. Para poder comprobar el flujo de corriente en caso de un foso puenteado ocupado, las bornas del sistema CLIPLINE complete disponen de tomas de pruebas adicionales. Para que las pruebas se realicen de forma universal en cada aplicación, se ofrecen diferentes clavijas y adaptadores de prueba:

• clavijas de prueba sencillas con un diámetro de 2,3 mm
• clavijas de prueba de dos piezas
• clavijas de prueba apilables
• adaptadores de prueba especiales

Todas las bornas para carril del sistema CLIPLINE complete utilizan los accesorios de rotulación homogéneos de Phoenix Contact. Los siguientes accesorios están disponibles para la rotulación clara y segura de los cables:

• Accesorios para la rotulación de puntos de embornaje
• Accesorios de rotulación para el marcado de bornas
• Accesorios de rotulación para el marcado de grupos de bornas
• Accesorios de rotulación para el marcado de regleteros
• Señales de advertencia

Los conectores de derivación LPO permiten integrar fácilmente derivaciones adicionales a través del foso puenteado de las bornas para carril. Gracias a esta sencilla integración, los conectores macho LPO ofrecen una gran ventaja, especialmente en el caso de cambios de diseño en la instalación de conmutación. En lugar de tener que reequipar la instalación de conmutación con nuevos regleteros de bornas, se pueden generar fácilmente derivaciones adicionales con los conectores LPO. Para garantizar que las derivaciones también sean adecuadas como solución permanente, el resorte de contacto está diseñado de tal forma que los conectores macho LPO se enclaven firmemente en el foso multifunción. Así, los conectores macho soportan grandes fuerzas de tracción y solo pueden soltarse con un esfuerzo mayor. Los conectores macho están equipados con la tecnología push-in de palanca LP para facilitar la manipulación al instalar los conductores.

Los accesorios de seguridad del sistema de bornas para carril CLIPLINE complete incluyen diversos accesorios que hacen que el manejo de las bornas para carril resulte aún más seguro.
Los accesorios protegen a los usuarios y advierten de la existencia de partes activas. Esto evita en gran medida el contacto involuntario con los componentes bajo tensión. Los accesorios de seguridad incluyen las siguientes gamas de productos:

• Señales de advertencia
• Tapones ciegos
• Tapas y placas separadoras
• Cubiertas
