Con los conectores placa a placa de la gama FINEPITCH, Phoenix Contact ofrece soluciones apantalladas y sin apantallar para la transmisión de datos y señales. Puede llevar a cabo alineaciones de placas de circuito impreso de forma personalizada en todas las dimensiones con diferentes diseños, alturas de apilamiento y números de polos en distintos pasos de 0,635 mm a 2,54 mm. También son posibles las conexiones a distinto nivel, coplanares y tarjetas madre-hija.
Clavija de enchufe SMD, corriente nominal: 1,7 A, tensión de prueba: 500 V AC, número de polos: 32, paso: 0,8 mm, color: negro, superficie de contacto: Au, tipo de conexión del contacto: Hembra, montaje: Soldadura SMD
Clavija de enchufe SMD, corriente nominal: 1,7 A, tensión de prueba: 500 V AC, número de polos: 12, paso: 0,8 mm, color: negro, superficie de contacto: Au, tipo de conexión del contacto: Hembra, montaje: Soldadura SMD
Regleta de cuchillas SMD, corriente nominal: 1,7 A, tensión de prueba: 500 V AC, número de polos: 20, paso: 0,8 mm, color: negro, superficie de contacto: Au, tipo de conexión del contacto: Macho, montaje: Soldadura SMD
Regleta de cuchillas SMD, corriente nominal: 1,7 A, tensión de prueba: 500 V AC, número de polos: 12, paso: 0,8 mm, color: negro, superficie de contacto: Au, tipo de conexión del contacto: Macho, montaje: Soldadura SMD
Regleta de cuchillas SMD, corriente nominal: 1,7 A, tensión de prueba: 500 V AC, número de polos: 32, paso: 0,8 mm, color: negro, superficie de contacto: Au, tipo de conexión del contacto: Macho, montaje: Soldadura SMD
Clavija de enchufe SMD, corriente nominal: 1,7 A, tensión de prueba: 500 V AC, número de polos: 20, paso: 0,8 mm, color: negro, superficie de contacto: Au, tipo de conexión del contacto: Hembra, montaje: Soldadura SMD
Clavija de enchufe SMD, corriente nominal: 1,7 A, tensión de prueba: 500 V AC, número de polos: 20, paso: 0,8 mm, color: negro, superficie de contacto: Au, tipo de conexión del contacto: Hembra, montaje: Soldadura SMD
Clavija de enchufe SMD, corriente nominal: 1,7 A, tensión de prueba: 500 V AC, número de polos: 12, paso: 0,8 mm, color: negro, superficie de contacto: Au, tipo de conexión del contacto: Hembra, montaje: Soldadura SMD
Regleta de cuchillas SMD, corriente nominal: 1,7 A, tensión de prueba: 500 V AC, número de polos: 80, paso: 0,8 mm, color: negro, superficie de contacto: Au, tipo de conexión del contacto: Macho, montaje: Soldadura SMD
Clavija de enchufe SMD, corriente nominal: 0,5 A, tensión de prueba: 500 V AC, número de polos: 20, paso: 0,635 mm, color: negro, superficie de contacto: Au, tipo de conexión del contacto: Hembra, montaje: Soldadura SMD
La interconexión del mundo exige una transmisión de datos cada vez más rápida desde los equipos y las interfaces. También se requieren conexiones dentro de los equipos que dirijan las señales y los datos de un lado a otro de las placas de circuito impreso de la forma más rápida y segura posible. Lea nuestro Whitepaper para descubrir cómo conseguir una alta integridad de los datos con conectores placa a placa de impedancia optimizada, su esquema de polos y la correspondiente estructura de capas de la placa de circuito impreso.

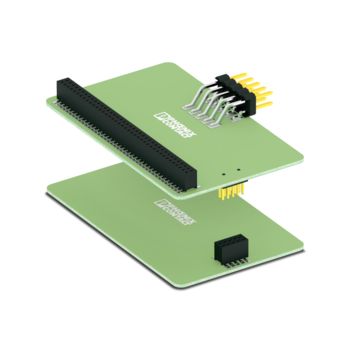

Los conectores placa a placa conectan placas de circuito impreso. Deben cumplir requisitos eléctricos y mecánicos en los equipos. En función de los requisitos, son adecuados distintos sistemas de conectores, que ofrecen ventajas específicas como la capacidad de compensación de tolerancias. Descubra por qué la compensación de tolerancias es tan importante para los conectores placa a placa en nuestro Whitepaper. Descubra los distintos sistemas de contacto, sus opciones de aplicación y cuándo los tipos flotantes son la mejor opción frente a los rígidos.

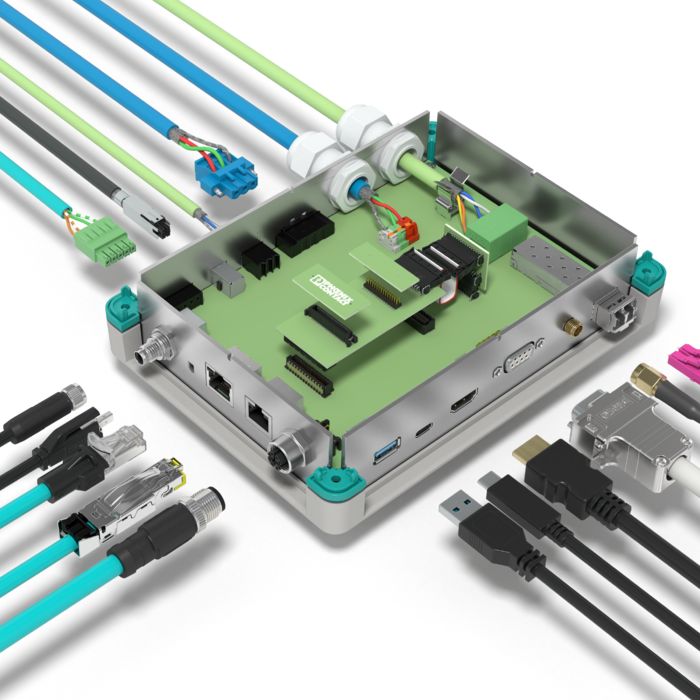

Infórmese de forma rápida y clara sobre bornas para placa de circuito impreso, conectores y cajas para electrónica para la conexión de equipos. El navegador de productos le ayudará a hacerlo dividiendo el programa en distintas gamas de productos.
Compare la serie de productos y elija el conector placa a placa adecuado para su aplicación.
 |
 |
 |
 |
|
|---|---|---|---|---|
| FS 0,635 | FP 0,8 | FR 1,27 | FQ 1,27 | FQ 2,54 | |
| Resumen de los datos técnicos | ||||
| Serie de productos | FS 0,635 | FS 0,635 flotante | FP 0,8 | FR 1,27 | FQ 1,27 | FQ 2,54 |
| Paso | 0,635 mm | 0,8 mm | 1,27 mm | 1,27 mm | 2,54 mm |
| Números de polos | 20 ... 80 | 12 ... 80 | 6 ... 100 | 10 ... 80 |
| Alturas de apilamiento | 6 mm … 16,6 mm | 6 mm … 21 mm | 8 mm … 13,8 mm | 6,2 mm … 7,5 mm | 13,6 mm … 14,9 mm |
| Diseños | Vertical | Vertical y horizontal | Vertical, horizontal y cable plano | Vertical | Vertical y horizontal |
| Apantallamiento | - | Opcional | - | - |
| Flotante | ± 0,7 mm (dirección X e Y) | ± 0,3 mm (dirección X e Y), compensación de tolerancias integrada en el contacto | - | - |
| Corriente nominal por contacto | 0,5 A | 1,7 A | 2,3 A | 1,0 A | 3,0 A |
| Velocidad de transmisión de datos | Hasta 30 GBit/s | Hasta 40 GBit/s | Hasta 52 GBit/s | Hasta 28 GBit/s | - |
| Ciclos de conexión | 50 | 500 | 500 | 100 |
| Ir a la lista de productos | Ir a la lista de productos | Ir a la serie de productos | Ir a la lista de productos |
La transmisión de datos a alta velocidad y el ahorro de tiempo en el proceso de desarrollo marcan la diferencia: con los conectores placa a placa de la serie FR con un paso de 1,27 mm, Phoenix Contact ofrece velocidades de transmisión de datos hasta 28 GBit/s y simulaciones personalizadas para la integridad de los datos.
¿Está buscando un sustituto compatible para su conexión placa a placa con un paso de 1,27 mm y que también le prepare de cara a los futuros requisitos industriales? La serie FR 1,27 ofrece la solución óptima. Benefíciese de la alta velocidad de transmisión de datos y de la eficacia del diseño.

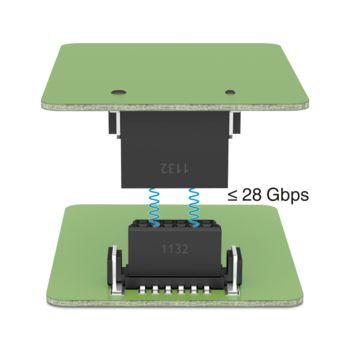

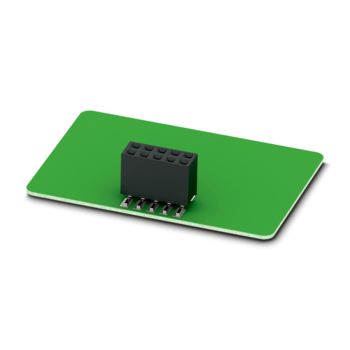

El nuevo conector de alta velocidad permite por primera vez la transmisión de datos a una velocidad de hasta 28 GBit/s. Este salto en el rendimiento es ahora una realidad gracias a la arquitectura inteligente de los componentes y a una fabricación basada en la calidad. Se utilizan materiales y superficies de contacto de alta calidad. Manteniendo el estándar ya consolidado en el mercado, ahora se ofrecen a los clientes posibilidades de diseño completamente nuevas.
La escalabilidad de los conectores placa a placa y de cable a placa con un número par de polos de 6 a 100 garantiza una gran flexibilidad en la selección de componentes. Como fabricante de equipos, puede realizar aplicaciones a distinto nivel y coplanares, así como conexiones madre-hija. El sofisticado diseño de los contactos permite una alineación flexible de la placa de circuito impreso. Además, se indica la compatibilidad con la serie anterior FP 1,27 y con los demás productos que se ofrecen en el mercado.

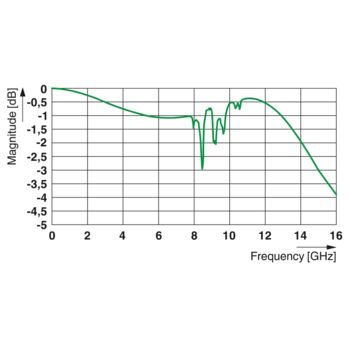

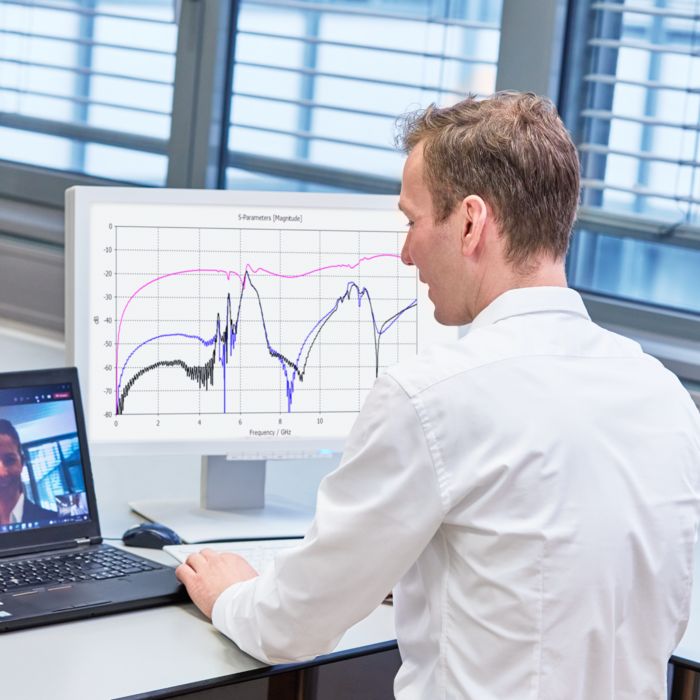

Debido a la necesidad cada vez mayor de densidad de señales, aumentan los requisitos relativos a la integridad de los datos. Los desarrolladores deben asegurarse de que se mantiene la impedancia objetivo en el sistema. Para ahorrarle tiempo en el proceso de desarrollo y garantizar una transmisión de bajas pérdidas y baja reflexión con el conector, podemos realizar simulaciones específicas para su aplicación si así lo solicita. Consúltenos.

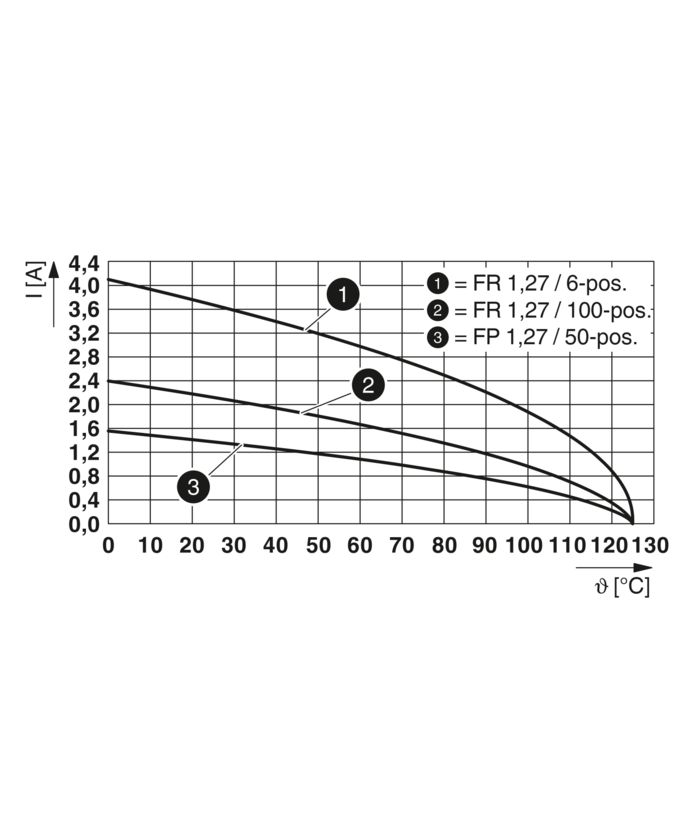

Las corrientes de hasta 2,3 A y la transmisión de señales estable a largo plazo, garantizada gracias al sofisticado diseño de los conectores, le ofrecen las condiciones para una amplia gama de aplicaciones. La máxima de calidad se refleja, por ejemplo, en los puntos de contacto chapados en oro, diseñados con la fiable disposición de tulipán para conexiones seguras.

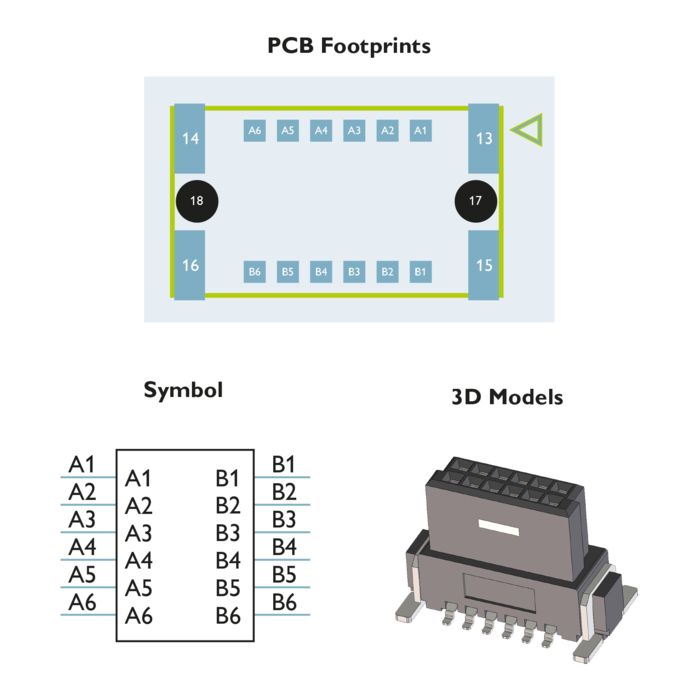

Puede contar con nuestro apoyo: le proporcionamos datos técnicos completos, así como modelos MCAD y datos ECAD para el desarrollo de sus equipos. Las huellas de placa de circuito impreso, los modelos 3D y los diagramas eléctricos le proporcionan una base integrada para el desarrollo de sus equipos. Aproveche nuestro servicio de muestras. Pida su muestra de producto de forma fácil y sencilla. En pocos días la recibirá mediante envío directo gratuito.

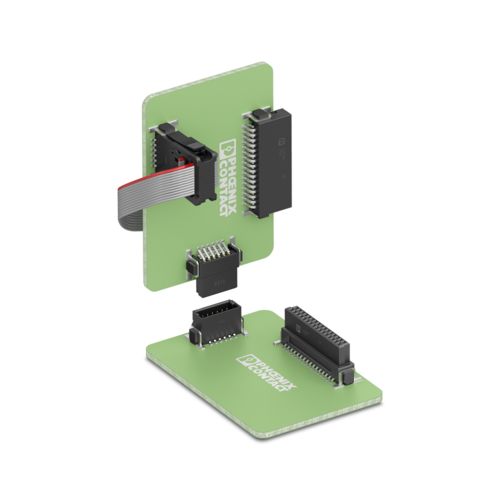

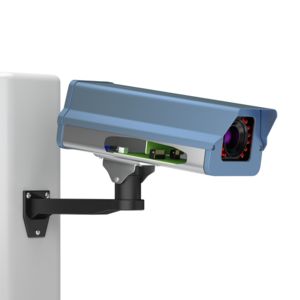

Compruebe usted mismo cómo los conectores BTB de la serie FR 1,27 proporcionan más espacio en el equipo en un espacio reducido. Para planificar e implementar las conexiones de placa de circuito impreso dentro del equipo, estas ofrecen a los desarrolladores de equipos un alto grado de libertad.

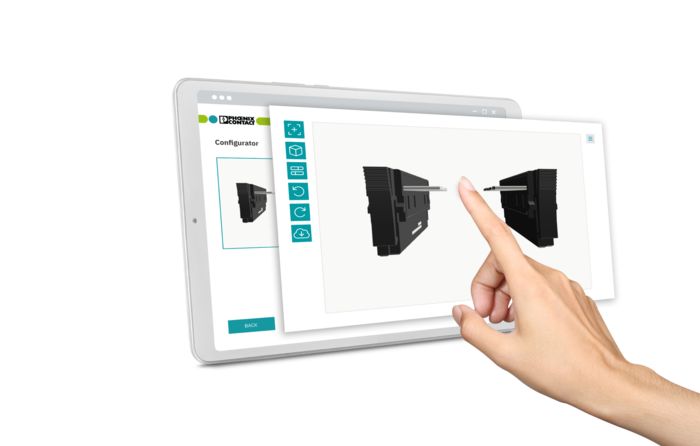

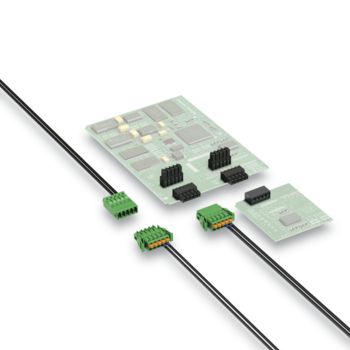

Configure su módulo individual. Gracias a la visualización en 3D, puede crear exactamente la confección de cables que satisfaga sus requisitos personales. Seleccione el número de polos y la longitud del cable, determine la orientación de los conectores y añada una descarga de tracción opcional.
Transmisión de datos a alta velocidad y ahorro de tiempo en el desarrollo: descubra por qué la serie FR 1,27 abre nuevas posibilidades de diseño a los fabricantes de equipos en una entrevista con el jefe de producto Tobias Kanne.
Los conectores placa a placa de la serie FS 0,635 son una opción que ahorra espacio para disposiciones de placas de circuito impreso a distinto nivel que permiten alcanzar altas velocidades de transmisión de datos de hasta 40 GBit/s. Con diferentes números de polos y alturas de apilamiento, ofrecen una amplia gama de opciones para el diseño del equipo.

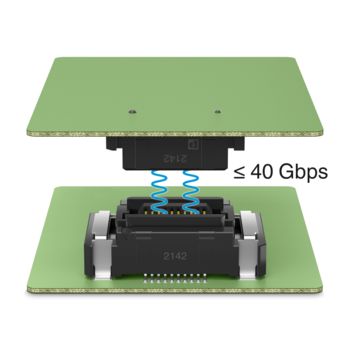

La serie FS 0,635 permite realizar disposiciones de placas de circuito impreso a distinto nivel con altas velocidades de transmisión de datos hasta 40 GBit/s. El sistema flotante ofrece una compensación de tolerancias de hasta 0,7 mm en la dirección x e y, así como 0,6 mm en la dirección z. Esto permite una mayor libertad de movimiento al alinear placas de circuito impreso.
Puede contar con nuestro apoyo: le proporcionamos datos técnicos completos, así como modelos CAD y datos ECAD para el desarrollo de sus equipos. Otra ventaja para su trabajo diario: a través de nuestro servicio de muestras recibirá su muestra de productos en pocos días mediante envío directo gratuito.
Flexibilidad que vale la pena: los conectores placa a placa de la serie FS están disponibles en distintos números de polos y alturas de apilamiento de 6 a 16,6 mm. Gracias al alto grado de libertad en el diseño del equipo, conseguirá ahorrar espacio y costes en su desarrollo.
Los conectores hembra con función flotante garantizan una compensación de tolerancias de ±0,7 mm en las direcciones X e Y y de 0,6 mm en la dirección Z.

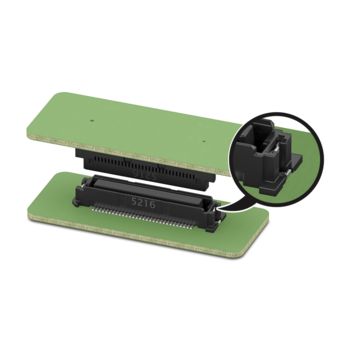

Con el fácil acoplamiento logrará una producción sin fallos: mediante pestañas guía integradas podrá conectar los conectores de forma fácil y fiable. Una alta compensación de tolerancias de los contactos disminuye el descarte en el proceso de producción.
La creciente interconexión del mundo requiere velocidades de transmisión de datos cada vez más altas. Con nuestros conectores de alta velocidad de la serie FS estará perfectamente equipado: lleve a cabo disposiciones de la placa de circuito impreso a distinto nivel con velocidades de transmisión de datos hasta 40 GBit/s para aplicaciones industriales con elevados requisitos.

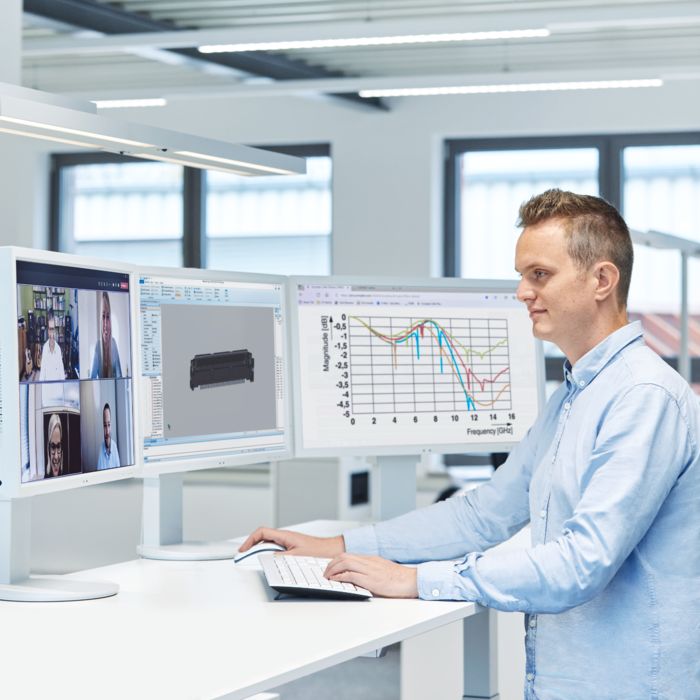

La creciente demanda de densidad de señal está aumentando los requisitos de integridad de los datos. Póngase en contacto con nosotros: si lo desea, podemos llevar a cabo simulaciones personalizadas para su aplicación. De este modo, ahorrará tiempo en el proceso de desarrollo y contribuirá a una transmisión de bajas pérdidas y reflexiones.
Los conectores para datos placa a placa de la serie FS le ofrecen soluciones rentables y que ahorran espacio para el desarrollo de equipos. Transfiera velocidades de datos de hasta 40 GBit/s y corrientes de hasta 0,5 A por contacto a través de conectores de hasta 80 polos con un paso de 0,635 mm y alturas de apilamiento de hasta 16,6 mm, de forma segura y fiable gracias a la alta tolerancia de ángulo y desplazamiento.
Convénzase usted mismo en la vista 3D adyacente con todo detalle de cómo puede desarrollar sus equipos con la serie FS ahorrando espacio y de forma económica.

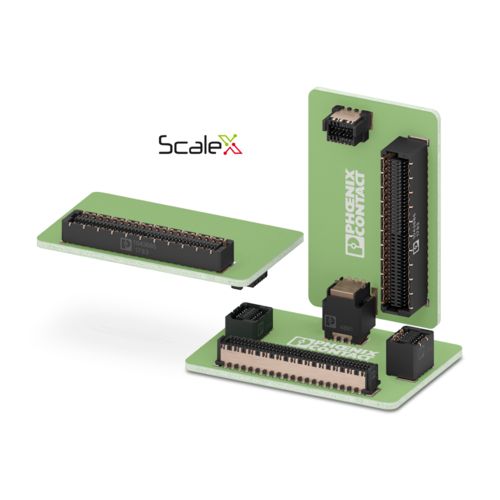

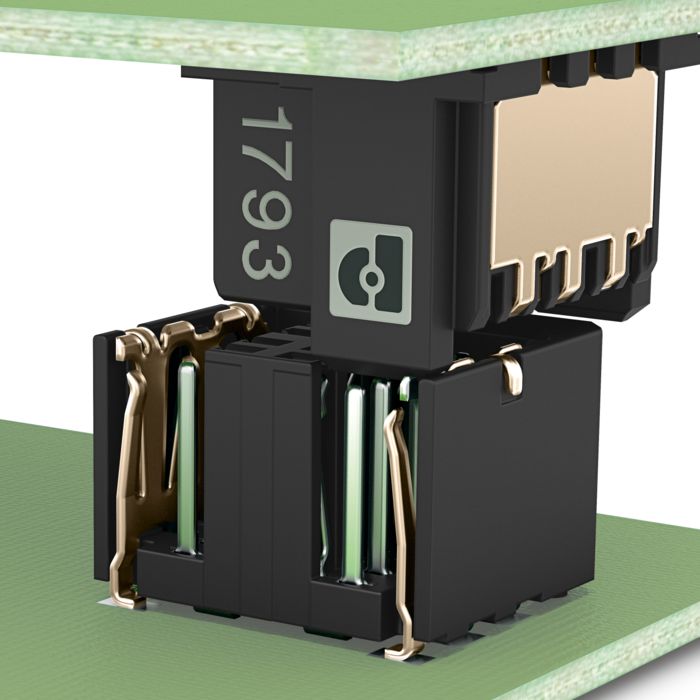

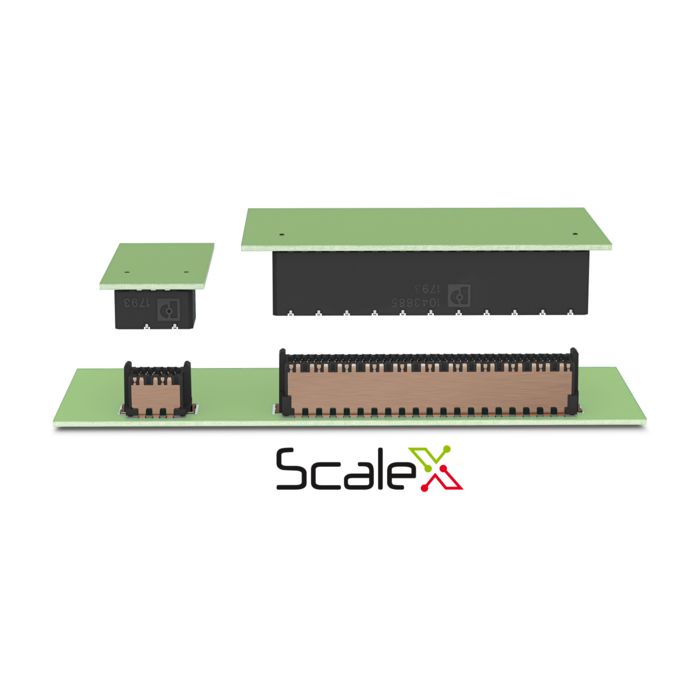

Los conectores placa a placa de la serie FP 0,8 destacan en particular por la innovadora tecnología ScaleX. Este exclusivo contacto doble ofrece una conexión fiable y robusta y una elevada compensación de tolerancias al conectarlo. Gracias a la buena integridad de las señales, son adecuados para transmisiones de datos a alta velocidad de hasta 52 GBit/s.
Los conectores placa a placa de la serie FP 0,8 están disponibles en tres versiones. Las variantes apantalladas están optimizadas para lograr una buena compatibilidad electromagnética (CEM). También existen dos variantes sin apantallar, que se dividen en sin apantallar y sin pantalla. Se caracterizan por contactos aptos para AOI o una huella de PCB compatible con la versión apantallada.

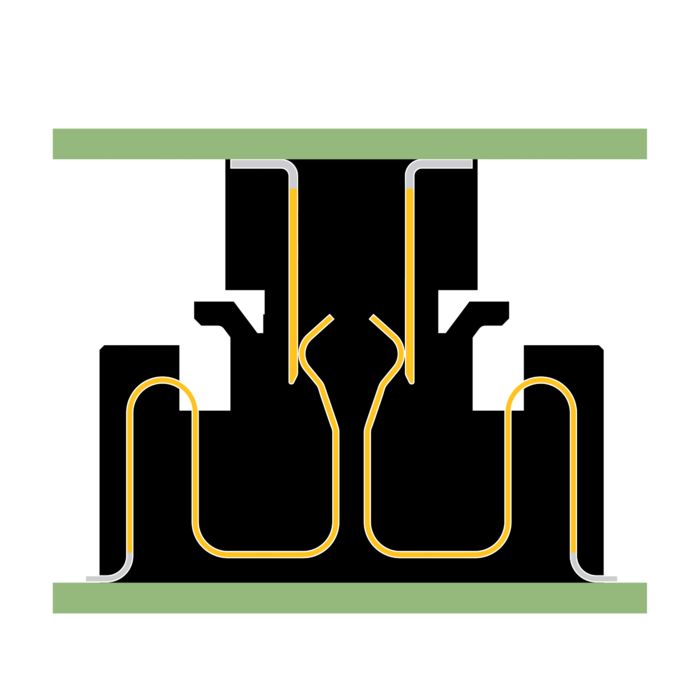

El sistema de contacto ScaleX doble permite una longitud de introducción variable de 1,5 mm. Esto garantiza conexiones mecánicas y eléctricas fiables.

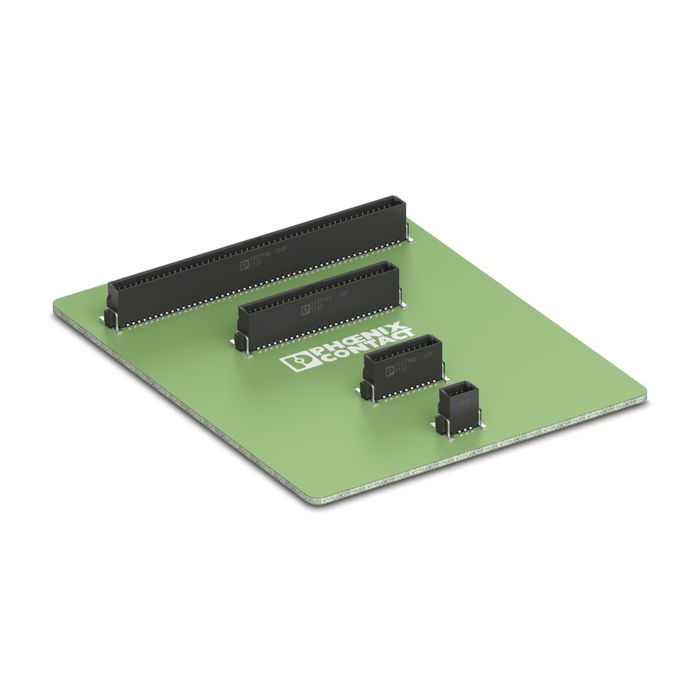

Los distintos números de polos, los diseños, las alturas de apilamiento de 6 a 21 mm y las variantes futuras ofrecen mucha libertad para el diseño del equipo.
La tecnología ScaleX ofrece una alta compensación de tolerancias y permite una geometría de carcasa en la que se protegen los contactos.
La serie FP 0,8 ofrece una muy buena integridad de señales, opcionalmente con concepto de apantallamiento cerrado para una alta protección CEM.
Las mismas tolerancias, alturas de apilamiento y propiedades mecánicas en las variantes sin apantallar (AOI), apantalladas (SH) y sin pantalla (SL), así como la compatibilidad de huella entre las variantes sin pantalla y apantalladas, permiten una amplia gama de aplicaciones.

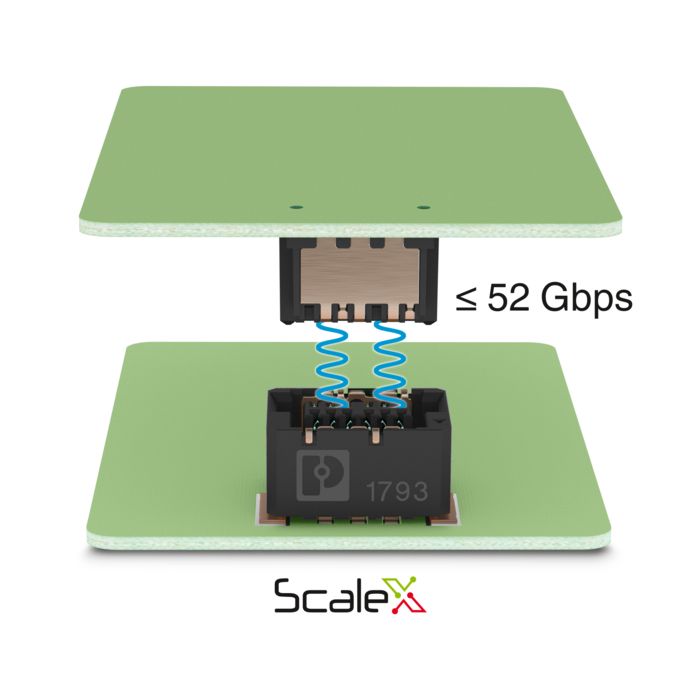

Transmisión segura de datos de hasta 52 GBit/s gracias a un inteligente concepto de apantallamiento: los conectores placa a placa apantallados y sin apantallar en una sola gama son únicos en el mercado. Las tolerancias idénticas, las alturas de apilamiento y las propiedades mecánicas permiten lograr parámetros de proceso uniformes, en particular en aplicaciones en las que se emplean ambas variantes en la placa de circuito impreso. La amplia variedad de productos ofrece además la alta flexibilidad en el diseño de la serie.

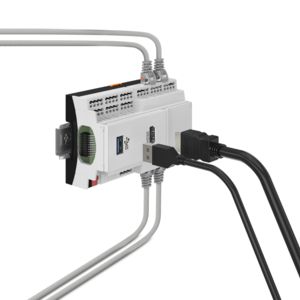

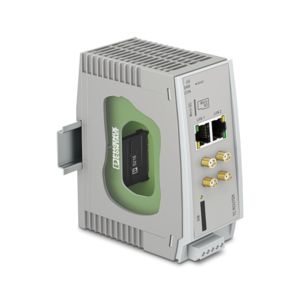

ModBlox7™ es un estándar de hardware abierto y modular para crear Box-PC industriales escalables. La combinación de módulos estándar rentables da como resultado un sistema que se puede personalizar de forma flexible según los requisitos individuales. El sistema se basa en una conexión mecánica y eléctrica estandarizada entre los módulos individuales y ofrece varios tipos de montaje, como montaje mural, en carril DIN, en panel o en rack de 19". El exclusivo enfoque modular mecánico y eléctrico permite prescindir de componentes adicionales, como placas posteriores o controladores de estantes.

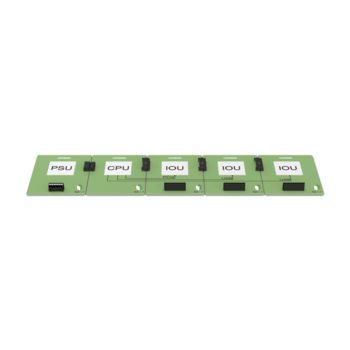

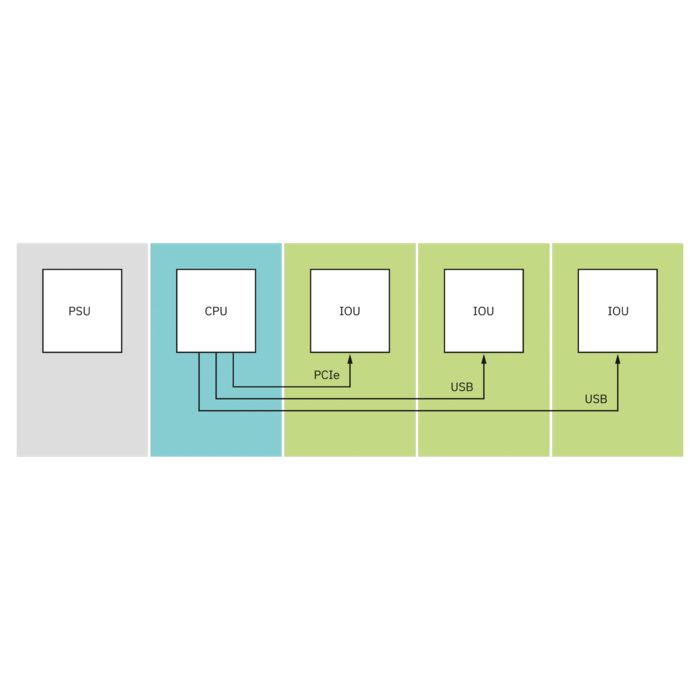

Empezando por la unidad de suministro de potencia (Power Supply Unit o PSU), le sigue la unidad de procesamiento central (Central Processing Unit o CPU). Ambas unidades se conectan con placas de circuito impreso de la gama COMBICON.
La comunicación correspondiente (p. ej. PCIe, USB 2.0, USB 3.0, etc.) se transmite desde la CPU a través de conectores placa a placa ScaleX de la serie FP 0,8.
La duplicación del sistema permite una arquitectura redundante. Encontrará información detallada en la página de inicio de PICMG®.
La alimentación de tensión del sistema se realiza desde la PSU hasta la CPU a través de nuestros conectores de la gama COMBICON:
MC1,5/ 6-G-3,5 P26 THRR44 (lado de la PSU)
IMC 1,5/ 6-G3,5 RN P20 THR (lado de la CPU)

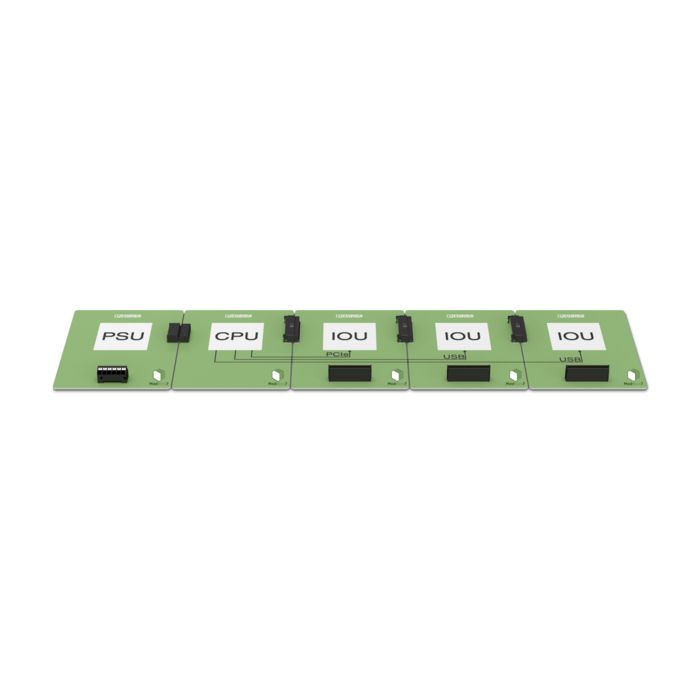

Los conectores placa a placa de la serie FINEPITCH FP 0,8 se utilizan para conectar la CPU e IOU, así como las IOU entre sí:
FP 0,8/ 80-FH (lado de la CPU)
FP 0,8/ 80-MH (lado de la IOU)
FP 0,8/ 80-FH (IOU lado derecho)
FP 0,8/ 80-MH (IOU lado izquierdo)
También hay disponibles conectores de nuestra gama COMBICON para realizar una conexión de cables entre la PSU y la CPU:
SPTA-THR 1,5/ 6-3,81 R44 (en la PSU)
IFMC 1,5/ 6-ST-3,5 RF (lado de la PSU)
IMC 1,5/ 6-G3,5 RN P20 THR (lado de la CPU)

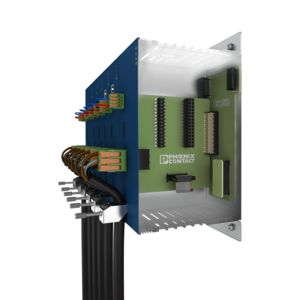

Los productos de nuestras series FP 0,8 y FR 1,27 y FS 0,635 están disponibles como conectores placa a placa desde la placa de circuito impreso base a las placas de circuito impreso delantera y trasera. Se pueden realizar alturas de apilamiento de hasta 21 mm con una compensación de tolerancias de distancia de hasta 1,5 mm. Nuestra gama de conectores Interface (COMBICON, M12, USB, HDMI, etc.) le facilita completar su diseño ModBlox7™.

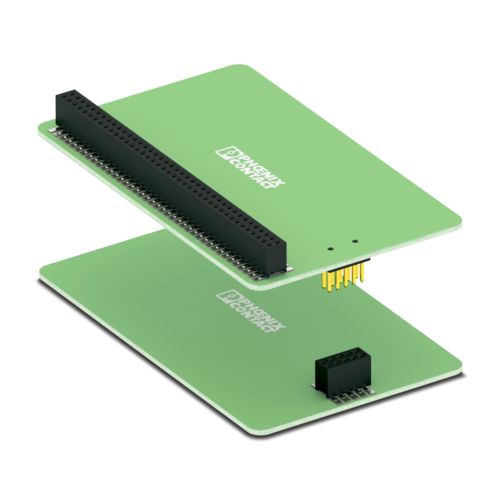

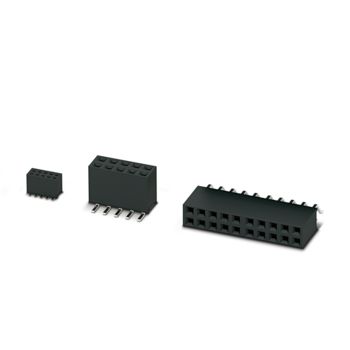

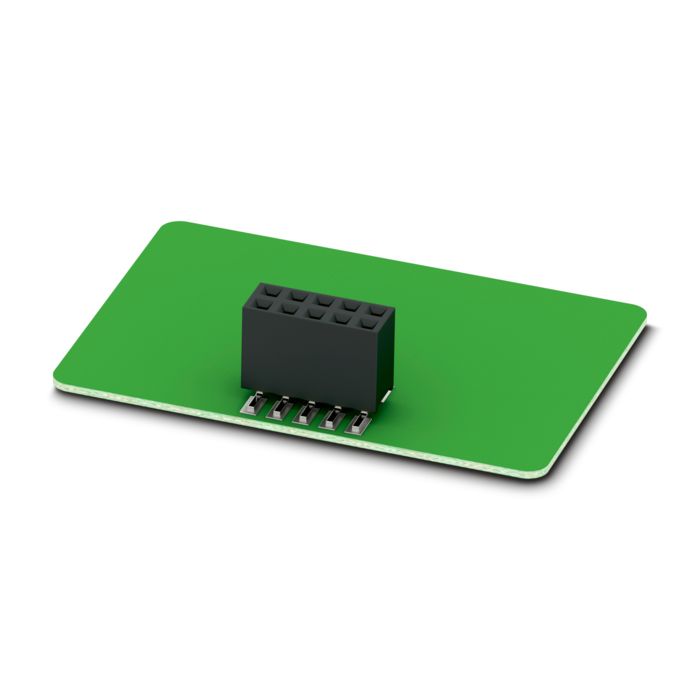

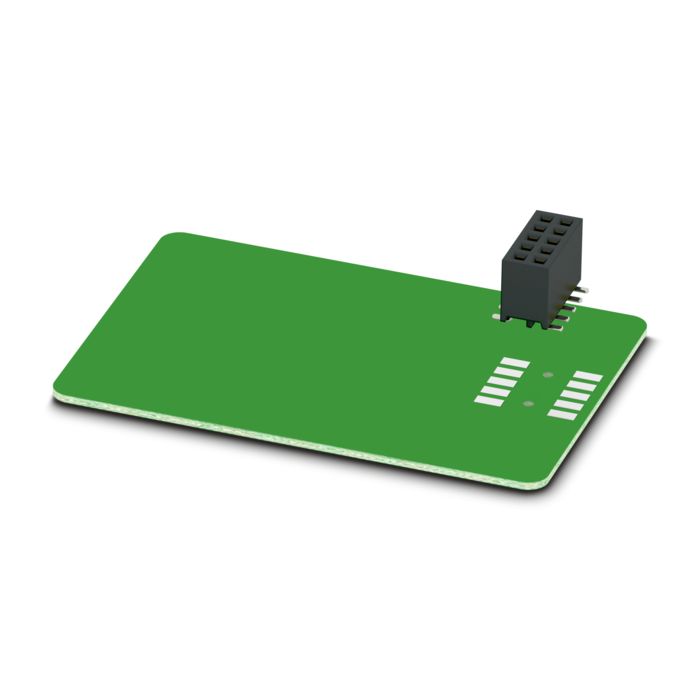

Los conectores placa a placa universales de la serie FQ se pueden utilizar de forma especialmente versátil. Los conectores macho y hembra universales en pasos de 1,27 mm y 2,54 mm constituyen la base para realizar conexiones de placas de circuito impreso compactas en el interior de los equipos. Destacan por un diseño rentable y a medida de la aplicación. Los conectores macho y hembra permiten realizar conexiones coplanares y a distinto nivel, así como conexiones madre-hija.
Alto grado de libertad para los fabricantes de equipos gracias al sistema de contacto doble que permite crear conexiones mecánicas y eléctricas fiables.
Las espigas de posicionamiento de la parte inferior permiten realizar conexiones mecánicas y eléctricas fiables.

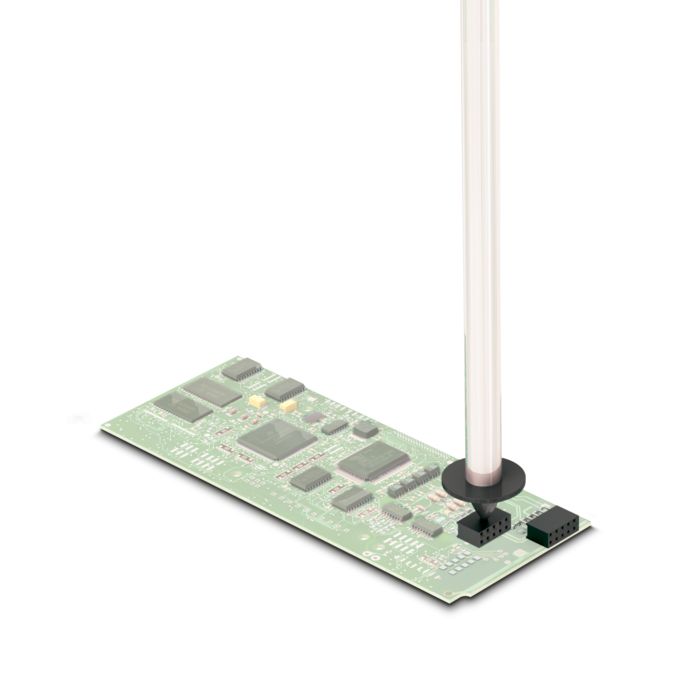

La coplanaridad, el empaquetado en cinturón o en depósito y la Pick and Place Pad permiten procesos de soldadura por reflujo.
Los contactos integrados debajo de la carcasa permiten una inspección óptica automática sencilla.
El diseño sencillo y con optimización de costes ofrece soluciones rentables para conexiones de placas de circuito impreso dentro de los equipos.
Apoyamos sus procesos logísticos automatizados con etiquetas de producto que muestran de forma sencilla la información más importante, como el código de artículo, la cantidad, la fecha de producción, el lote y el país de origen, en forma de código de escaneado. Al escanear automáticamente los códigos, reducirá la carga de trabajo manual de su personal de logística y aumentará su productividad en la entrada y salida de mercancías.
