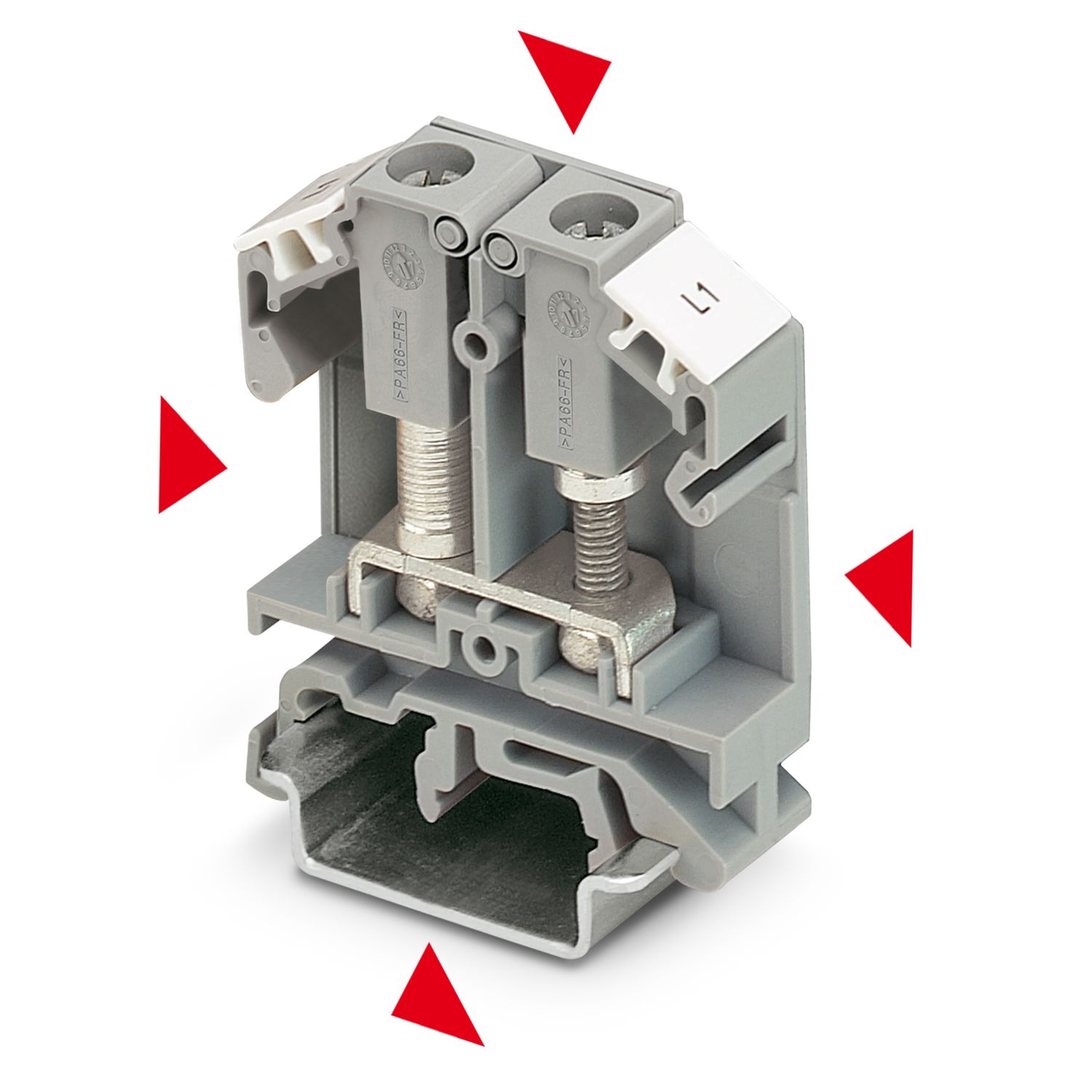

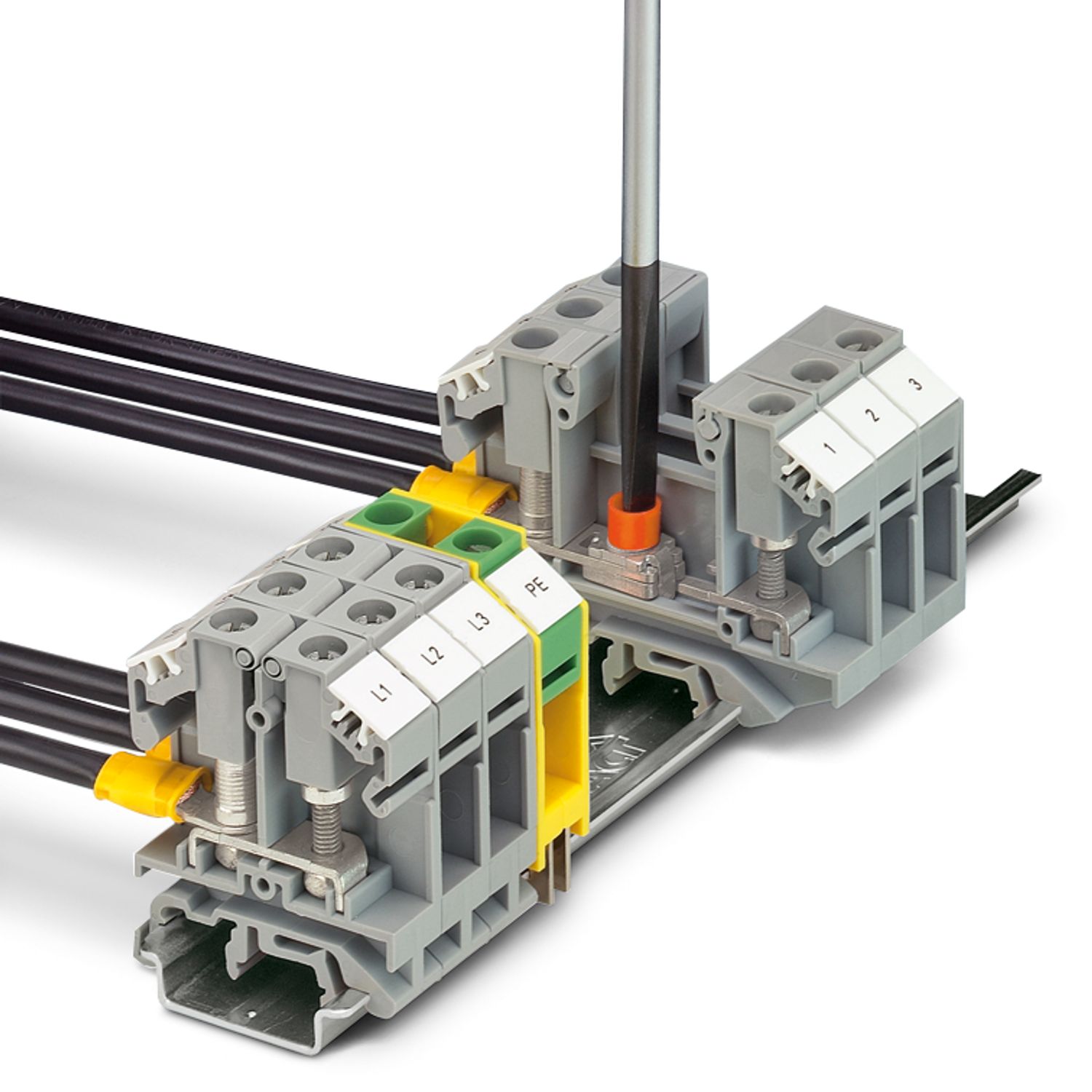

OTTA 25-M6 - Borne de paso

0790491

Borne universal con conexión por espárrago, tornillo de cabeza ranurada, sección: 1 mm² ... 25 mm², ancho: 18 mm, color: gris

Detalles de producto

Generalidades
Observación	La tensión nominal de aislamiento se aplica a los terminales de cable con aislamiento según DIN 46237:1970-07 y a los terminales de cable sin aislamiento según DIN 46234:1980-03 con manguito termorretráctil.

Tipo de producto	Borne de conexión por espárrago
Familia de productos	OTTA
Número de polos	1
Número de conexiones	2
Número de filas	1
Potenciales	1
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Tensión transitoria de dimensionamiento	8 kV
Potencia disipada máxima con condición nominal	3,26 W

Número de conexiones por piso	2
Sección nominal	25 mm²
1er piso

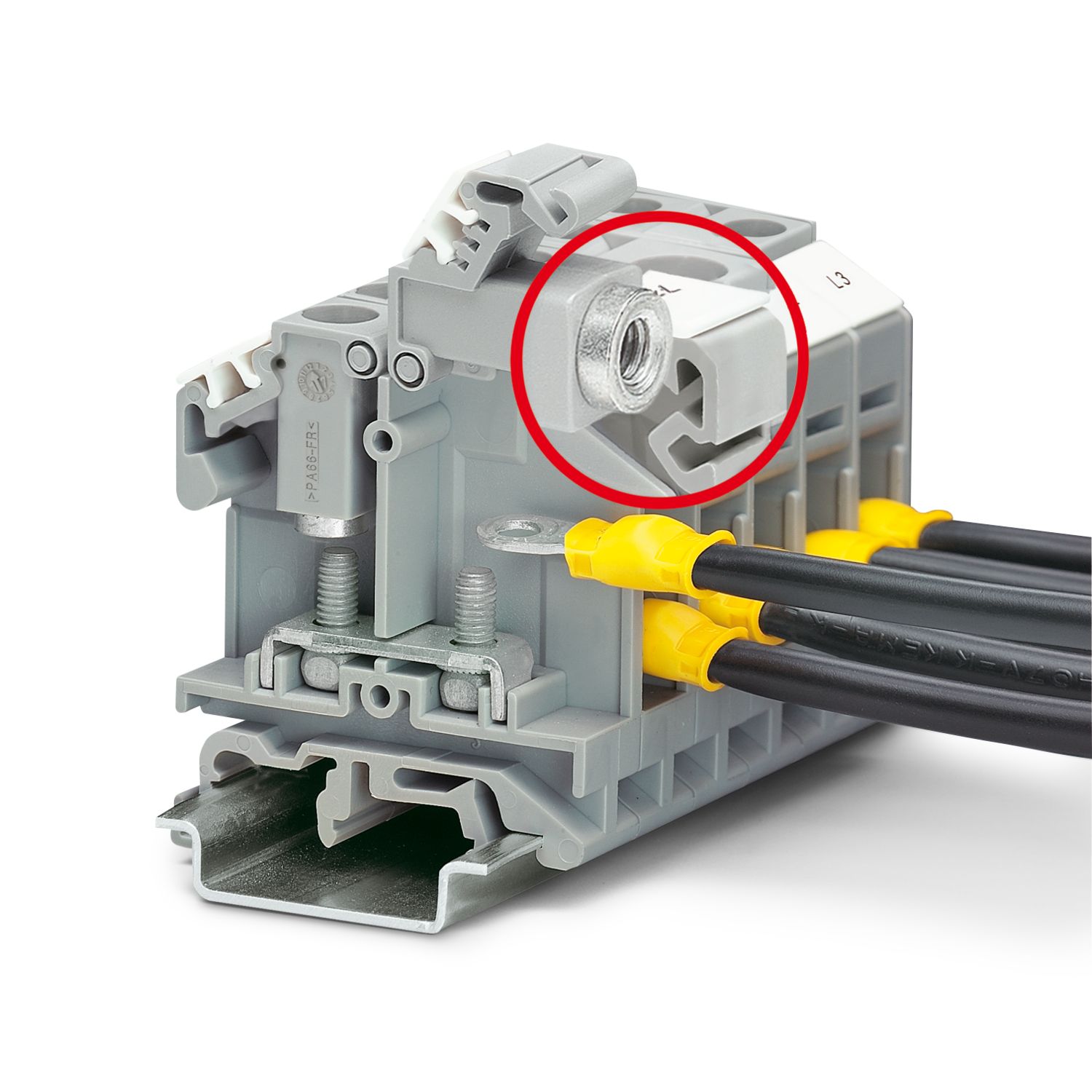

Tipo de conexión	Conexión por espárrago
Longitud de pelado	La longitud de pelado depende de la indicación del fabricante del terminal de cable.
Conexión según norma	IEC 60947-7-1
Corriente nominal	101 A
Corriente de carga máxima	101 A (con una sección de conductor de 25 mm²)
Tensión nominal	800 V (La tensión nominal es válida para terminales aislados)
Sección nominal	25 mm²
Conexión de terminal de cable DIN 46234:1980-03
Conexión según norma	DIN 46234:1980-03
Sección	1,5 mm² ... 25 mm²
Gama de secciones AWG	16 ... 4 (Convertido según IEC)
Diámetro ojete	6,5 mm
Anchura	16 mm
Diámetro del espárrago	6 mm
Rosca de tornillo	M6
Par de apriete	3,2 ... 3,7 Nm
Conexión según norma	DIN 46237:1970-07
Sección	1,5 mm² ... 25 mm²
Gama de secciones AWG	(Convertido según IEC)
Diámetro ojete	6,5 mm
Anchura	16 mm
Diámetro del espárrago	6 mm
Rosca de tornillo	M6
Par de apriete	3,2 ... 3,7 Nm

Anchura	18,1 mm
Ancho de tapa	2 mm
Altura	60 mm
Profundidad en NS 32	69,5 mm
Profundidad en NS 35/7,5	64,5 mm
Profundidad en NS 35/15	72 mm

Color	gris (RAL 7042)
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA
Utilización estática de material aislante en frío	-60 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)	130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26	HL 1 - HL 3
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)	aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)	aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)	aprobado

Prueba con tensión de impulso
Tensión de prueba Valor nominal	9,8 kV
Resultado	Prueba aprobada
Verificación de calentamiento
Exigencia Ensayo de calentamiento	Aumento de temperatura ≤ 45 K
Resultado	Prueba aprobada
Corriente admisible de corta duración 25 mm²	3 kA
Resultado	Prueba aprobada
Rigidez dieléctrica con frecuencia de operación
Tensión de prueba Valor nominal	2 kV
Resultado	Prueba aprobada

Datos mecánicos
Pared lateral abierta	Sí

Resistencia mecánica
Resultado	Prueba aprobada
Fijación en el soporte
Carril/superficie de fijación	NS 32/NS 35
Valor nominal Fuerza de ensayo	10 N
Resultado	Prueba aprobada

Ensayo de la llama de aguja
Tiempo de actuación	30 s
Resultado	Prueba aprobada
Condiciones ambientales
Temperatura ambiente (servicio)	-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (servicio)	20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Conexión según norma	IEC 60947-7-1

Tipo de montaje	NS 35/7,5
	NS 35/15
	NS 32

Datos comerciales

Código de artículo	0790491
Unidad de embalaje	50 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de venta	01
Clave de producto	BE4513
GTIN	4017918005603
Peso por unidad (incluido el embalaje)	54,045 g
Peso por unidad (sin incluir el embalaje)	54,045 g
Número de tarifa arancelaria	85369010
País de origen	IN

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
keine
	600 V	100 A	18 - 4

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N
B
	600 V	115 A
C
	600 V	115 A

Environmental product compliance

Productos compatibles

Accesorios

ECLASS-13.0	27250101
ECLASS-15.0	27250101

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	7118caea-70d1-422b-a8dc-9b8bb3060b3a

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

OTTA 25-M6 - Borne de paso

0790491

Detalles de producto

ECLASS

ETIM

UNSPSC

CSA

UL Recognized

EAC

LR

DNV

Productos compatibles

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

OTTA 25-M6 - Borne de paso 0790491

Detalles de producto

ECLASS

ETIM

UNSPSC

Productos compatibles

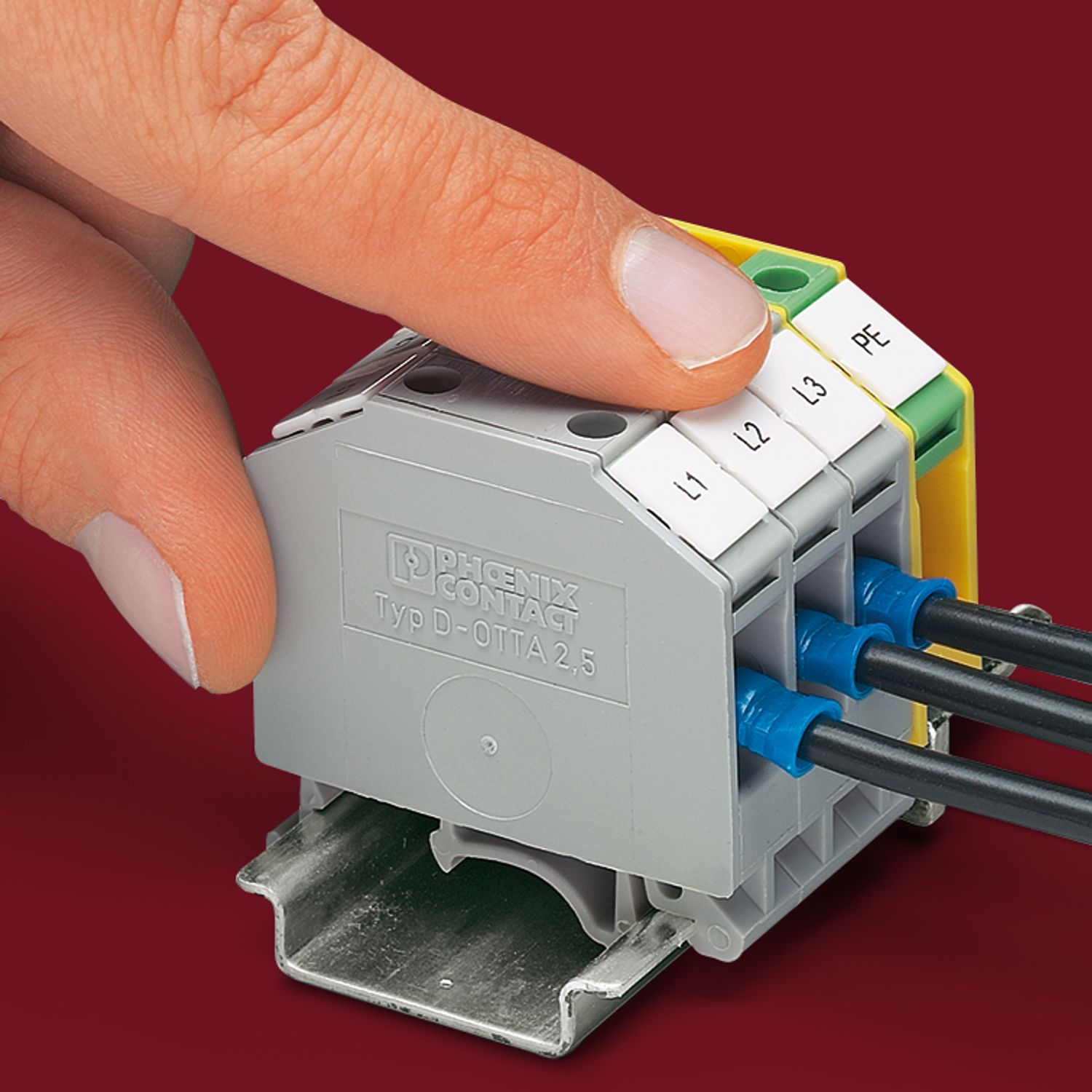

D-OTTA 25 - Tapa final 0790514
