Dieses optische Signalelement ist als Bestandteil einer modularen Signalsäule vorgesehen. Eine Signalsäule können Sie entsprechend Ihren Anforderungen aus maximal fünf Signalelementen beliebig kombinieren. Setzen Sie maximal fünf optische Signalelemente oder maximal vier optische und ein akustisches Signalelement ein. Setzen Sie ein akustisches Signalelement ausschließlich als oberstes Element ein. Die mechanische und elektrische Verbindung zwischen den Elementen wird durch einen Bajonettverschluss hergestellt. Zum elektrischen Anschluss der Signalsäule stehen Anschlusselemente mit Zugfederanschluss zur Verfügung. Für die Montage der Signalsäule steht verschiedenes Zubehörmaterial zur Verfügung. Beachten Sie, dass PSD-S 50-Signalsäulen (50 mm Durchmesser) mechanisch nicht kompatibel zu PSD-S-Signalsäulen (70 mm Durchmesser) sind.

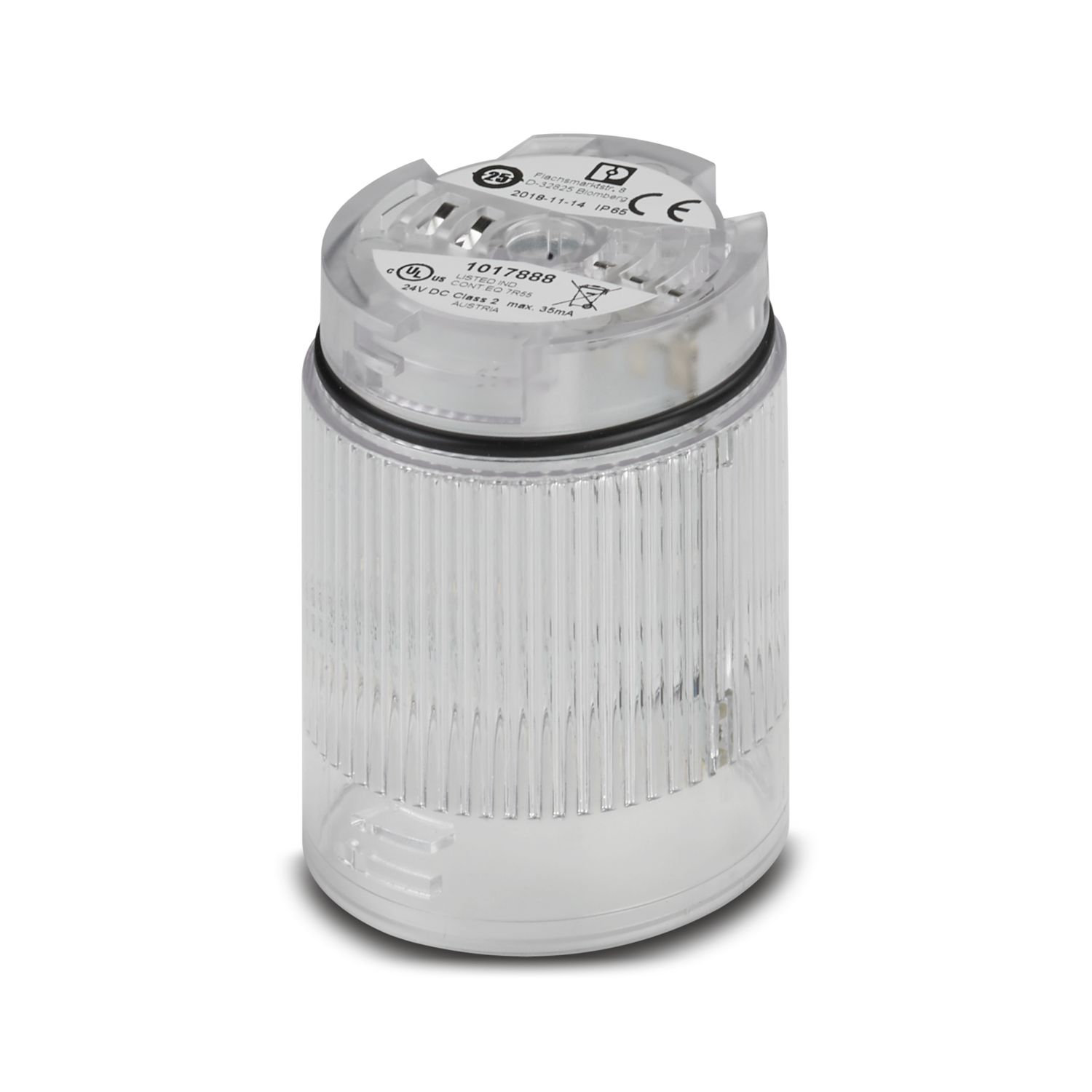

PSD-S 50 OE LED CL
-
Optisches Element
1017888
Dauerlichtelement, 16 V DC ... 26 V DC, klar, LED
Produktdetails
| Hinweis zur Anwendung | |
| Hinweis zur Anwendung | Nur für den industriellen Einsatz |
| Produkttyp | Signalelement |
| Produktfamilie | PSD-S 50 |
| Anwendungsbereich | Signalsäule |
| Fassung | B15d (Bajonett) |
| Allgemein | |
| Eingangsspannung | 24 V DC |
| Eingangsnennspannungsbereich | 16 V DC ... 26 V DC |
| Einschaltstrom maximal | max. 500 mA |
| Stromaufnahme | max. 35 mA |
| Art des Leuchtmittels | LED |
| Lebensdauer elektrisch | max. 100 000 h |
| Art des optischen Signals | Dauerlicht |
| Maßzeichnung |
|
| Höhe | 61,5 mm |
| Durchmesser | 50 mm |
| Kalottenfarbe | klar |
| Material | Polycarbonat PC |
| Umgebungsbedingungen | |
| Schutzart | IP65 (in montiertem Zustand oder mit Abschlussdeckel) |
| Umgebungstemperatur (Betrieb) | -30 °C ... 60 °C |
| Montageart | Steckmontage (Dichtung bei jedem Element vormontiert) |
| Einbaulage | beliebig |
Ihre Vorteile
Hohe Leucht- und Farbintensität
LED-Lebensdauer 100000 h
Geringe Leistungsaufnahme
Glattes Außendesign
Schutzart IP65
