AXL DO 16/3-ME - I/O-Modul - 2688161

Materialangaben

Farbe	grau

Schnittstellen

Axioline F-Lokalbus
Anschlussart	Bussockelmodul
Übertragungsgeschwindigkeit	100 MBit/s

Ausgangsdaten

Digital:
Benennung Ausgang	Digitale Ausgänge
Anschlussart	Direktstecktechnik

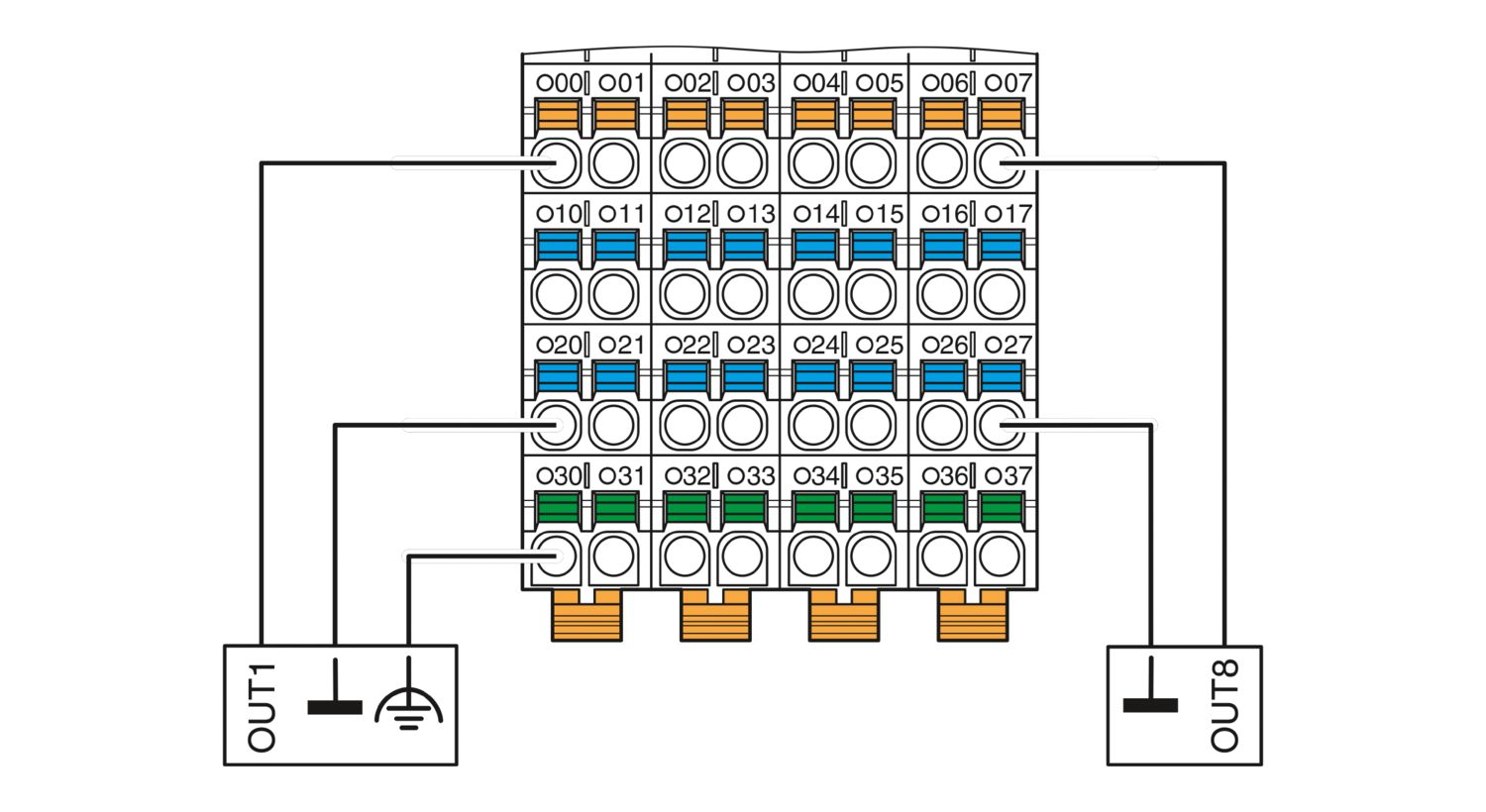

Anschlusstechnik	2-, 3-Leiter
Anzahl der Ausgänge	16
Schutzbeschaltung	Kurzschlussschutz, Überlastschutz der Ausgänge; Elektronisch
Ausgangsspannung	24 V
Begrenzung induktiver Abschaltspannung	-25,8 V ... -15 V
Maximaler Ausgangsstrom je Kanal	500 mA
Maximaler Ausgangsstrom je Modul	8 A (extern absichern)
Nennausgangsspannung	24 V DC
Belastung min	10 kΩ
Ausgangsspannung im ausgeschalteten Zustand	max. 1 V
Ausgangsstrom im ausgeschalteten Zustand	max. 300 µA
Nennlast induktiv	max. 12 VA (1,2 H, 48 Ω, bei Nennspannung)
Nennlast Lampen	max. 12 W (bei Nennspannung)
Nennlast ohmsch	max. 12 W (48 Ω, bei Nennspannung)
Schalthäufigkeit	max. 10000 pro Sekunde (bei mindestens 50 mA Laststrom)
		max. 1 pro Sekunde (bei induktiver Nennlast)
		max. 16 pro Sekunde (bei Lampennennlast)
Rückspannungsfestigkeit gegen kurze Impulse	bedingt rückspannungsfest bis 0,5 A für 1 s
Verhalten bei Überlast	Abschalten mit automatischem Restart
Verhalten bei induktiver Überlast	Ausgang kann zerstört werden
Signalverzögerung	max. 100 µs (beim Einschalten)
Signalverzögerung		max. 100 µs (beim Ausschalten, bei mindestens 50 mA Laststrom)
Überstromabschaltung	ab 0,7 A
Ausgangsstrom bei Massebruch im ausgeschalteten Zustand	< 1 mA

Artikeleigenschaften

Produkttyp	I/O-Komponente
Produktfamilie	Axioline F
Bauform	blockmodular
Einbaulage	beliebig (kein Temperatur-Derating)
Diagnose-Meldungen	Kurzschluss oder Überlast der digitalen Ausgänge ja

Elektrische Eigenschaften

Potenziale
Absicherung	max. 8 A (Verpolschutz bis 5 A)
Schutzbeschaltung	Überspannungsschutz Versorgungsspannung; elektronisch (35 V, 0,5 s)
Schutzbeschaltung		Verpolschutz Versorgungsspannung; parallele Diode; mit externer Absicherung 5 A (nur für die Inbetriebnahme)
Potenziale: Versorgung des Axioline F-Lokalbusses (U_Bus)
Versorgungsspannung	5 V DC (über Bussockelmodul)
Stromaufnahme	max. 120 mA
Leistungsaufnahme	max. 600 mW
Potenziale: Einspeisung für digitale Ausgabemodule (U_O)
Versorgungsspannung	24 V DC
Versorgungsspannungsbereich	19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Stromaufnahme	8 A (extern absichern)
Leistungsaufnahme	max. 240 W (davon 560 mW interne Verluste)
Potenzialtrennung/Isolation der Spannungsbereiche
Prüfspannung: 5-V-Versorgung des Lokalbusses (U_Bus) / 24-V-Versorgung (Peripherie)	500 V AC, 50 Hz, 1 min
Prüfspannung: 5-V-Versorgung des Lokalbusses (U_Bus) / Funktionserde	500 V AC, 50 Hz, 1 min
Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde	500 V AC, 50 Hz, 1 min

Anschlussdaten

Anschlusstechnik
Benennung Anschluss	Axioline F-Stecker
Leiteranschluss
Anschlussart	Push-in-Anschluss
Leiterquerschnitt starr	0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG	24 ... 16
Abisolierlänge	8 mm
Axioline F-Stecker
Anschlussart	Push-in-Anschluss
Leiterquerschnitt starr	0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG	24 ... 16
Abisolierlänge	8 mm

Umwelt- und Lebensdauerbedingungen

Umgebungsbedingungen
Umgebungstemperatur (Betrieb)	-25 °C ... 60 °C
Schutzart	IP20
Luftdruck (Betrieb)	70 kPa ... 106 kPa (bis zu 3000 m üNN)
Luftdruck (Lagerung/Transport)	70 kPa ... 106 kPa (bis zu 3000 m üNN)
Umgebungstemperatur (Lagerung/Transport)	-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)	5 % ... 95 % (nach DIN EN 61131-2)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (nach DIN EN 61131-2)

Normen und Bestimmungen

Schutzklasse	III (IEC 61140, EN 61140, VDE 0140-1)

Montage

Artikelnummer	2688161
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Produktschlüssel	DRI232
GTIN	4046356570497
Gewicht pro Stück (inklusive Verpackung)	159,6 g
Gewicht pro Stück (exklusive Verpackung)	159,6 g
Ursprungsland	DE

AXL DO 16/3-ME - I/O-Modul

2688161

Montageart	Tragschienenmontage
Einbaulage	beliebig (kein Temperatur-Derating)

EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Kein Stoff mit einem Massenanteil von mehr als 0,1 %
