UCS CC 7035
-
Eckeinleger
2203395

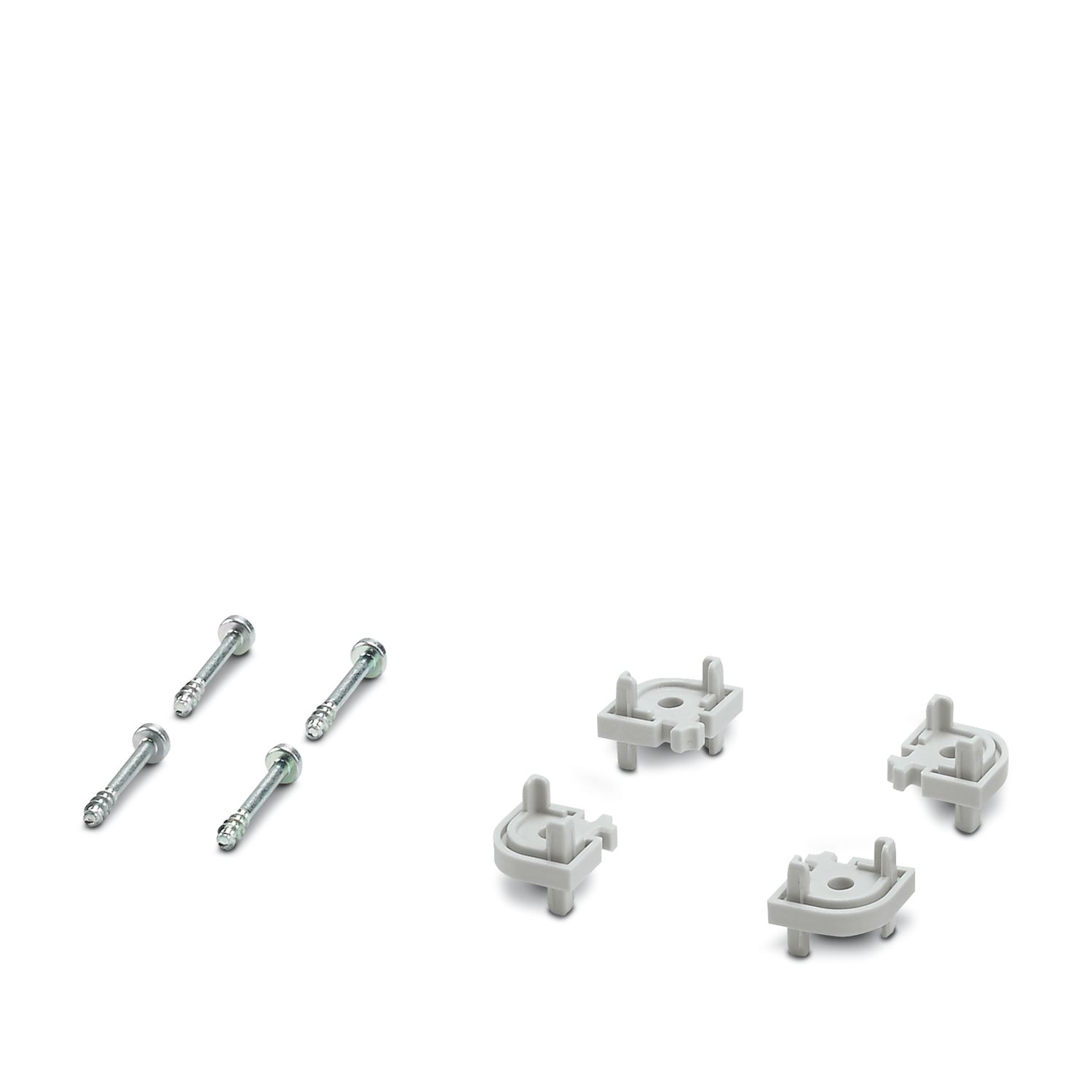

Eckeinleger für UCS-Gehäuse, Werkstoff: Polyamid, Farbe: lichtgrau, ähnlich RAL 7035
Produktdetails
| Montagehinweis | Beachten Sie bitte den Anwenderhinweis im Download-Bereich. |
| Produkttyp | Eckeinleger |
| Gehäuseart | Universalgehäuse |
| Gehäuseserie | UCS |
| Ausführung | inklusive Schrauben flach |
| Lüftungsöffnung vorhanden | nein |
| Breite | 16,2 mm |
| Höhe | 16,2 mm |
| Tiefe | 13,5 mm |
| Leiterplatten-Design | |
| Leiterplattenstärke | 0,8 mm ... 3 mm |
| Farbe (Gehäuse) | lichtgrau (RAL 7035) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| CTI nach IEC 60112 | 600 |
| Isolierstoff | PA |
| Material Gehäuse | PA |
| Oberflächenbeschaffenheit | unbehandelt |
| Vibrationsprüfung | |
| Prüfspezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Beschleunigung | 2g (58,1 Hz ... 150 Hz) |
| Prüfdauer je Achse | 2,5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Glühdrahtprüfung | |
| Prüfspezifikation | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatur | 850 °C |
| Einwirkdauer | 30 s |
| Wärmebeständigkeit / Kugeldruckprüfung | |
| Prüfspezifikation | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatur | 125 °C |
| Prüfdauer | 1 h |
| Kraft | 20 N |
| Mechanische Festigkeit / Falltrommel | |
| Prüfspezifikation | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Fallhöhe | 50 cm |
| Frequenz | 50 |
| Schocken | |
| Prüfspezifikation | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Schockform | Halbsinus |
| Beschleunigung | 15g |
| Schockdauer | 11 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Prüfung auf lackbenetzungsstörende Stoffe | |
| Prüfspezifikation | VW PV 3.10.7:2005-02 |
| Ergebnis | Prüfung bestanden |
| Schutzart (IP-Code) | |
| Prüfspezifikation | DIN EN 60529 (VDE 0470-1):2014-09 |
| Ergebnis Schutzgrad IP-Code | IP40 |
| Umgebungsbedingungen | |
| Max. zu erreichender IP-Code | IP40 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (in Abhängigkeit der Verlustleistung) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 55 °C |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 80 % |
| Art der Leiterplattenbefestigung | Verschraubung |
| Leiterplattenstärke | 0,8 mm ... 3 mm |
| Montageart | Schraubmontage |
| Einbaulage | beliebig |
| Anzugsdrehmoment / Drehzahl | Verschraubung der Gehäusehälften: 1,2 - 1,4 Nm / 500 - 1000 rpm |
| Befestigung der Leiterplatte auf dem Eckeinleger: 0,4 - 0,5 Nm / 500 - 1000 rpm |
| Verpackungsart | PE-Beutel |
| Artikelnummer | 2203395 |
| Verpackungseinheit | 1 Stück |
| Mindestbestellmenge | 1 Stück |
| Verkaufsschlüssel | ACFCAA |
| Produktschlüssel | ACFCAA |
| GTIN | 4055626427928 |
| Gewicht pro Stück (inklusive Verpackung) | 10,6 g |
| Gewicht pro Stück (exklusive Verpackung) | 10,6 g |
| Zolltarifnummer | 39269097 |
| Ursprungsland | DE |
ECLASS
| ECLASS-13.0 | 27190605 |
ETIM
| ETIM 9.0 | EC002779 |
UNSPSC
| UNSPSC 21.0 | 31261500 |
| EU RoHS | |
| Erfüllt die Anforderungen nach RoHS-Richtlinie | Ja (Keine Ausnahmeregelungen) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Keine Gefahrstoffe über den Grenzwerten
|
| EU REACH SVHC | |
| Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Kein Stoff mit einem Massenanteil von mehr als 0,1 % |
Ihre Vorteile
Flexible Montageoptionen für den Schaltschrank- und Feldeinsatz
Anwendungsgerecht adaptierbar dank identischer Aufnahmen im Gehäuse
Unterschiedliche Farben für hohen Wiedererkennungswert innerhalb und außerhalb des Schaltschranks
