测试端子条， 标称工作电压: 400 V， 连接量: 8， 位数: 4， 接线方式: 直插式连接， 第一层， 额定接线容量: 6 mm2， 横截面: 0.5 mm2 - 10 mm2， 安装方式: 壁挂式安装， 颜色: 灰色
| 产品类型 | 测试端子条 |
| 位数 | 4 |
| 针距 | 8.2 mm |
| 连接量 | 8 |
| 行数 | 1 |
| 电位 | 4 |
| 绝缘特性 | |
| 过电压类别 | III |
| 额定浪涌电压 | 4 kV |
| 额定条件下的最大功耗 | 1.31 W |
| 测试电涌电压 | 5 kV |
| 每层的连接数量 | 8 |
| 额定横截面 | 6 mm² |
| 第一层 | |
| 剥线长度 | 12 mm |
| 塞规 | A5 |
| 连接符合标准 | IEC 60947-7-1 |
| 刚性导线横截面 | 0.5 mm² ... 10 mm² |
| 横截面 AWG | 20 ... 8 (按IEC标准修订) |
| 柔性导线横截面 | 0.5 mm² ... 6 mm² |
| 导线横截面，柔性[AWG] | 20 ... 10 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 0.5 mm² ... 6 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.5 mm² ... 6 mm² |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 | 0.5 mm² ... 1.5 mm² |
| 最大负载电流 | 30 A (当连接截面积为6 mm² 的导线时) |
| 额定电压 | 400 V AC/DC |
| 额定横截面 | 6 mm² |
| 第一层 直接插拔式连接横截面 | |
| 刚性导线横截面 | 1 mm² ... 10 mm² |
| 柔性导线横截面（套管不带塑料绝缘管） | 1 mm² ... 6 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 1 mm² ... 6 mm² |
| 尺寸图 |
|
| 宽度 | 65.6 mm |
| 高度 | 81 mm |
| 深度 | 56.5 mm |
| NS 35/7,5深度 | 58.5 mm |
| 针距 | 8.2 mm |
| 板厚度 | 1 mm ... 4 mm |
| 颜色 | 灰色 (RAL 7042) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 低温下的静态绝缘材料应用 | -60 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 125 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 量热释热NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 电涌电压测试 | |
| 测试电压设定值 | 4.8 kV |
| 结果 | 已通过测试 |
| 温升测试 | |
| 温度上升要求测试 | 温度上升 ≤ 45 K |
| 结果 | 已通过测试 |
| 短时耐受电流 4 mm² | 0.5 kA |
| 0.3 kA | |
| 0.15 kA | |
| 结果 | 已通过测试 |
| 工频耐受电压 | |
| 测试电压设定值 | 1.89 kV |
| 结果 | 已通过测试 |
| 概述 | |
| 接线端子安装 | 0.8 Nm ... 1 Nm |
| 机械参数 | |
| 开口式侧板 | 否 |
| 机械强度 | |
| 结果 | 已通过测试 |
| 载体上的附件 | |
| 测试力设定值 | 5 N |
| 结果 | 已通过测试 |

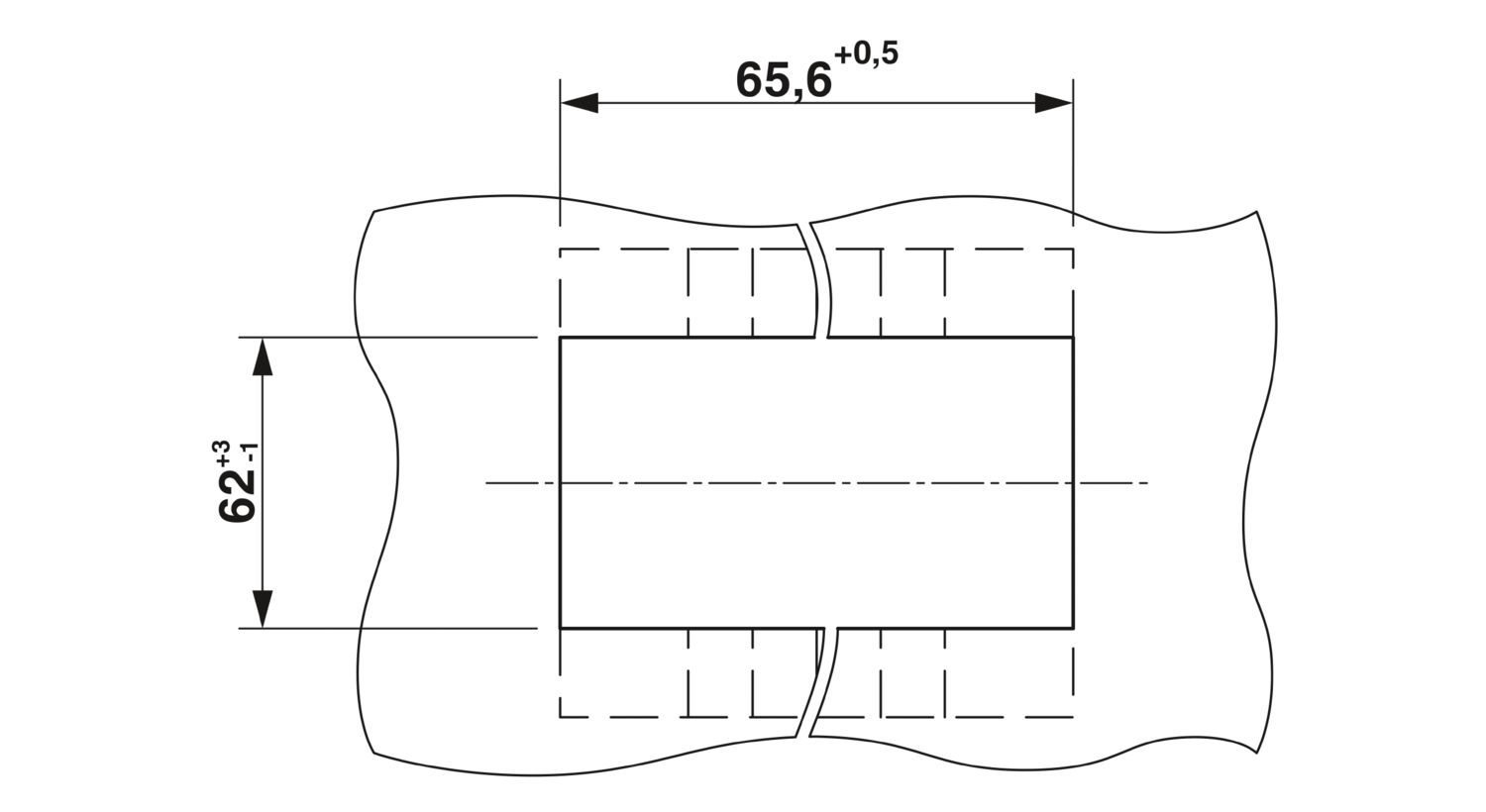

| 注意事项 | 面板开口尺寸请见附录。 |
| 导线损坏和松动测试 | |
| 旋转速度 | 10 rpm |
| rpm | 135 |
| 导线横截面／重量 | 0.5 mm² / 0.3 kg |
| 6 mm2 / 1.4 kg | |
| 10 mm² / 2 kg | |
| 结果 | 已通过测试 |
| 老化 | |
| 温度循环 | 192 |
| 结果 | 已通过测试 |
| 针焰测试 | |
| 暴露时间 | 30 s |
| 结果 | 已通过测试 |
| 振荡/宽频带噪音 | |
| 规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 频谱 | 2类，B级使用寿命测试，在转向架上进行 |
| 频率 | f1 = 5 Hz 到 f2 = 250 Hz |
| ASD等级 | 6.12 (m/s²)²/Hz |
| 加速度 | 3.12g |
| 每轴的测试周期 | 5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 结果 | 已通过测试 |
| 冲击 | |
| 规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 脉冲波形 | 半弦 |
| 加速度 | 30g |
| 电击时间 | 18 毫秒 |
| 每个方向的电击次数 | 3 |
| 测试方向 | X-, Y- 与 Z-轴 （正向与负向） |
| 结果 | 已通过测试 |
| 环境条件 | |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 连接符合标准 | IEC 60947-7-1 |
| 安装类型 | 壁挂式安装 |
| 接线端子安装 | 0.8 Nm ... 1 Nm |
| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 使用组 B | ||||
| 300 V | 20 A | 20 - 8 | ||
| 使用组 C | ||||
| 300 V | 20 A | 20 - 8 | ||
| 使用组 D | ||||
| 600 V | 5 A | 20 - 8 | ||
| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 使用组 B | ||||
| 300 V | 20 A | 20 - 8 | ||
| 使用组 C | ||||
| 300 V | 20 A | 20 - 8 | ||
| 使用组 F | ||||
| 690 V | 20 A | 20 - 8 | ||
| 使用组 D | ||||
| 600 V | 5 A | 20 - 8 | ||
