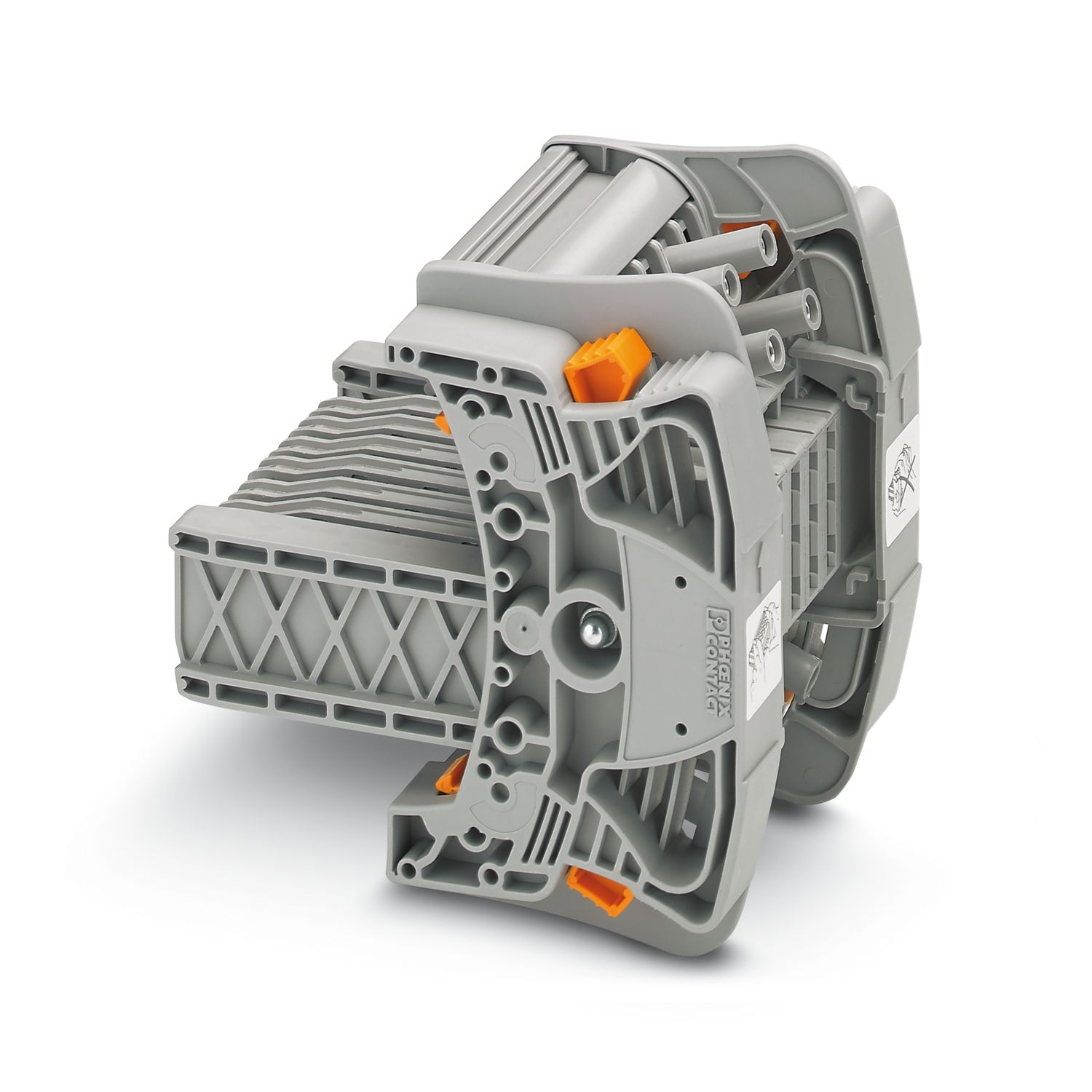

FTPC 5+1 - 测试插头

3069261

测试插头，标称工作电压: 400 V，额定电流: 24 A，位数: 6，接线方式: 螺钉连接，额定接线容量: 2.5 mm²，颜色: 灰色

產品細節

技術資料

产品属性

产品类型	测试插拔式端子
位数	6
针距	8.2 mm
电位	6

电气特性

额定条件下的最大功耗	1.31 W

连接数据

额定横截面	6 mm²
测试插座扭矩	0.5
注意事项	该导线横截面取决于所使用的电缆插针
柔性导线横截面	0.5 mm² ... 2.5 mm²
导线横截面，柔性[AWG]	20 ... 14 (按IEC标准修订)
标称电流	24 A
最大负载电流	24 A
额定电压	400 V
额定横截面	2.5 mm²

尺寸

针距	8.2 mm

材料规格

颜色	灰色 (RAL 7042)
阻燃等级，符合UL 94	V0
绝缘材料	PA
低温下的静态绝缘材料应用	-60 °C
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））	125 °C
绝缘材料相对温度指数（电气，UL 746 B）	130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26	HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354)	27,5 MJ/kg
表面可燃性NFPA 130 (ASTM E 162)	通过
烟雾比光密度NFPA 130 (ASTM E 662)	通过
烟气毒性NFPA 130 (SMP 800C)	通过

电气测试

电涌电压测试
测试电压设定值	4.8 kV
结果	已通过测试
温升测试
温度上升要求测试	温度上升 ≤ 45 K
结果	已通过测试
短时耐受电流 4 mm²	300 A
	500 A
	1250 A
结果	已通过测试
工频耐受电压
测试电压设定值	1.89 kV
结果	已通过测试

机械测试

机械强度
结果	已通过测试
载体上的附件
DIN导轨/固定支点	面板开口
测试力设定值	5 N
结果	已通过测试
导线损坏和松动测试
旋转速度	10 rpm
rpm	135
导线横截面／重量	0.2 mm² / 0.2 kg
	6 mm²/ 1.4 kg
	10 mm² / 2 kg
结果	已通过测试

环境和真实条件

针焰测试
暴露时间	30 s
结果	已通过测试
振荡/宽频带噪音
规格	DIN EN 50155 (VDE 0115-200):2008-03
频谱	1类，B级使用寿命测试，在车体上进行
频率	f₁ = 5 Hz 到 f₂ = 150 Hz
ASD等级	1.857 (m/s²)²/Hz
加速度	0.8g
每轴的测试周期	5 h
测试方向	X-, Y- 与 Z-轴
结果	已通过测试
冲击
规格	DIN EN 50155 (VDE 0115-200):2008-03
脉冲波形	半弦
加速度	5g
电击时间	30 ms
每个方向的电击次数	3
测试方向	X-, Y- 与 Z-轴（正向与负向）
结果	已通过测试
环境条件
环境温度（存放/运输）	-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C)
环境温度（组装）	-5 °C ... 70 °C
环境温度（执行）	-5 °C ... 70 °C
允许湿度（存放/运输）	30 % ... 70 %

商業資料

訂購號	3069261
件數/包裝	1 件數
最低訂購量	1 件數
產品密鑰	BE6111
目錄頁面	頁碼 615 (C-1-2019)
GTIN	4055626379968
每件的重量（含包裝）	286.4 g
每件的重量（不含包裝）	276.4 g
關稅稅率代號	85366990
產地	PL

分類

核准

Approval Specification Data
	額定電壓 U_N	標稱電流 I_N	橫截面 - 美國線規	橫截面 mm²
使用组 F
	400 V	31 A

Environmental product compliance

相容的產品

附件

您的優勢

测试端子可通用于电压变送器和电流互感器

坚固的测试插头操作简便，能为测试电缆的连接提供不同的固定方式选项

集成的坚固开关触点可满足绝大部分严苛要求，触点使用高品质材料，即使在多次触发后也能保证信号电流的传输

ECLASS-11.0	27440313
ECLASS-13.0	27250304
ECLASS-12.0	27440313

EU RoHS
符合《歐盟 RoHS 物質指令要求》	是 (無豁免)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 無超過限值的有害物質
EU REACH SVHC
《REACH 候選物質附註》（CAS編號）	沒有物質超過重量的 0.1%
