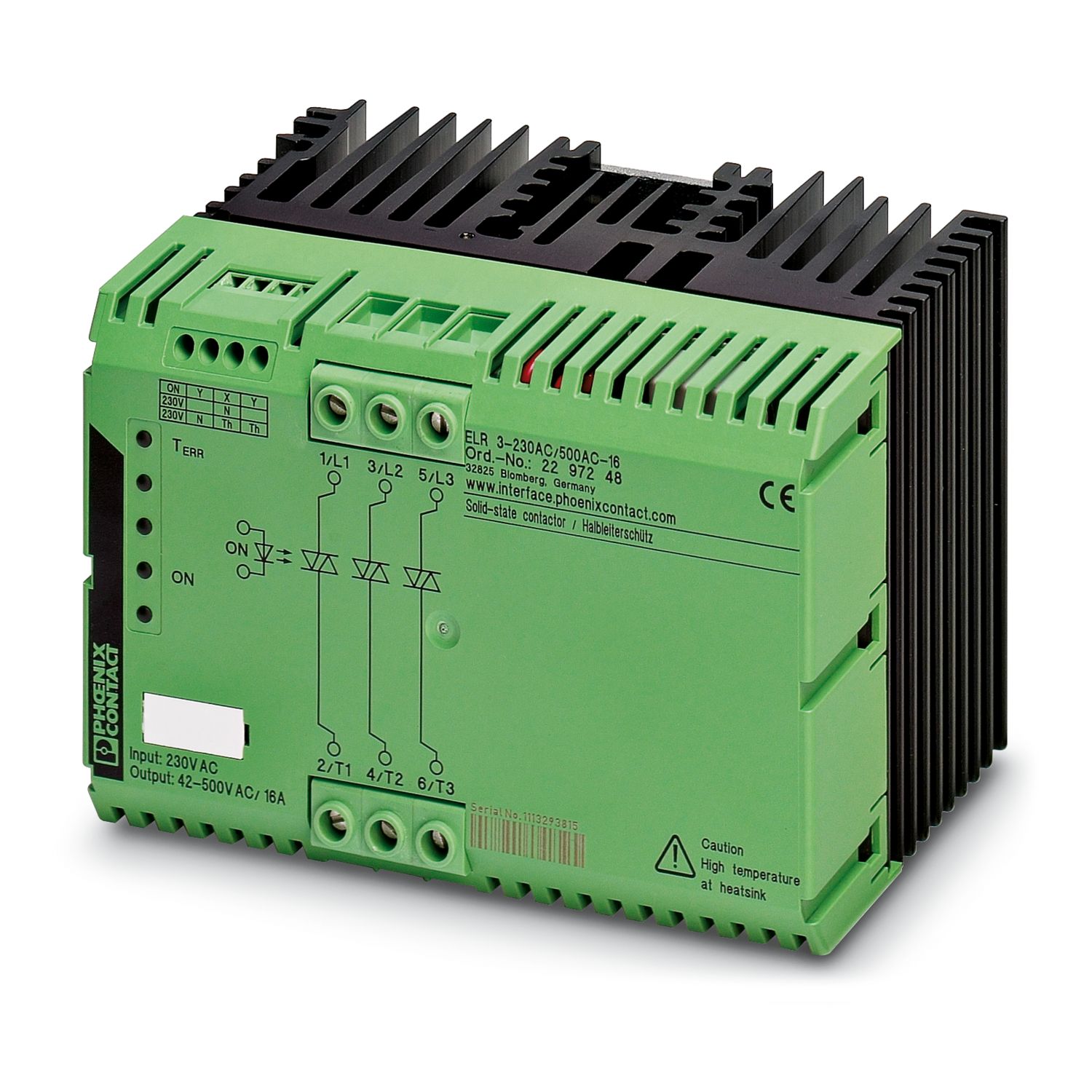

ELR 3-230AC/500AC-16
-
固态接触器
2297248
三相固态接触器，230V AC输入，16A输出电流，零电压切换，可选配熔断器
產品細節
| 产品类型 | 固态接触器 |
| 操作模式 | 100%工作因数 |
| 相数 | 3 |
| 切换频率 | ≤ 1 Hz |
| 测试电压 (输入/输出) | 5 kVrms (50 Hz, 60 s) |
| 切换频率 | ≤ 1 Hz |
| 绝缘特性 | |
| 额定绝缘电压 | 500 V |
| 额定过电压 | 6 kV |
| 过电压等级 | III |
| 污染等级 | 2 |
| 控制 | |
| 输入名称 | 控制输入右侧/左侧 |
| 干线频率 | 50 Hz |
| 60 Hz | |
| 额定操作电压UC | 230 V AC |
| 触发电压范围 | 92 V AC ... 253 V AC |
| UC的电压范围 | 0.4 ... 1.1 |
| 0.4 ... 1.1 | |
| 额定操作电流IC | 12.5 mA |
| 开关阈值 | 48 V AC (“0”信号) |
| 96 V AC (“1”信号) | |
| 保护电路 | 电涌保护; 压敏电阻 |
| 错误指示 | 红色LED |
| 状态显示 | LED (黄色) |
| 交流输出 | |
| 额定工作电压Ue | 500 V AC |
| 工作电压范围 | 48 V AC ... 575 V AC |
| AC-51时的额定操作电流 | 16 A |
| AC-53a时的额定操作电流 | 12 A |
| 峰值静态电压 | 1200 V |
| 干线频率 | 40 Hz ... 100 Hz |
| 负载电流范围 | 100 mA ... 16 A (参见衰减曲线) |
| 漏电流 | 6 mA |
| 残压 | < 1.5 V |
| 电涌电流 | 300 A (t = 10 ms) |
| 最大负载值 | 580 A2s |
| 保护电路 | RCV电路 |
| 过电压保护 | > 575 V AC |
| 控制回路 | |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
| 刚性导线横截面 | 0.2 mm² ... 4 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 12 |
| 负载电路 | |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 8 mm |
| 螺纹 | M4 |
| 刚性导线横截面 | 0.5 mm² ... 16 mm² |
| 柔性导线横截面 | 0.5 mm² ... 16 mm² |
| 可连接导向横截面 AWG | 20 ... 6 |
| 状态显示 | LED (黄色) |
| 错误指示 | 红色LED |
| 宽度 | 147.5 mm |
| 高度 | 99 mm |
| 深度 | 114.5 mm |
| 环境条件 | |
| 保护等级 | IP20 |
| 环境温度（运行） | -25 °C ... 70 °C |
| 环境温度（存放/运输） | -25 °C ... 70 °C |
| UL认证 | |
| 证书 | NMFT.E323771 |
| NRNT.E172140 | |
| UL数据 | |
| SCCR | 5 kA (50 A RK5 (standard fault) fuse) |
| FLA | 16 A (at 500 V, AC Resistance) |
| 16 A (at 500 V, AC General USE) | |
| 16 A (at 500 V, AC Resistance Air Heating) | |
| 标准/条例 | |
| 标准/规程 | DIN EN 50178 |
| EN 60947 | |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 排列间距 = 40 mm |
| 安装位置 | 垂直（水平DIN导轨） |
| 訂購號 | 2297248 |
| 件數/包裝 | 1 件數 |
| 最低訂購量 | 1 件數 |
| 產品密鑰 | DK7213 |
| 目錄頁面 | 頁碼 43 (C-5-2017) |
| GTIN | 4046356175609 |
| 每件的重量（含包裝） | 1,830 g |
| 每件的重量（不含包裝） | 1,781.3 g |
| 關稅稅率代號 | 85364900 |
| 產地 | DE |
您的優勢
热熔丝可选
开关时间短而稳定
开关时无噪声、无磨损
使用寿命长
高开关频率
内置保护电路
