ELR 1-SC-230AC/600AC-30
-
固态接触器
1032922

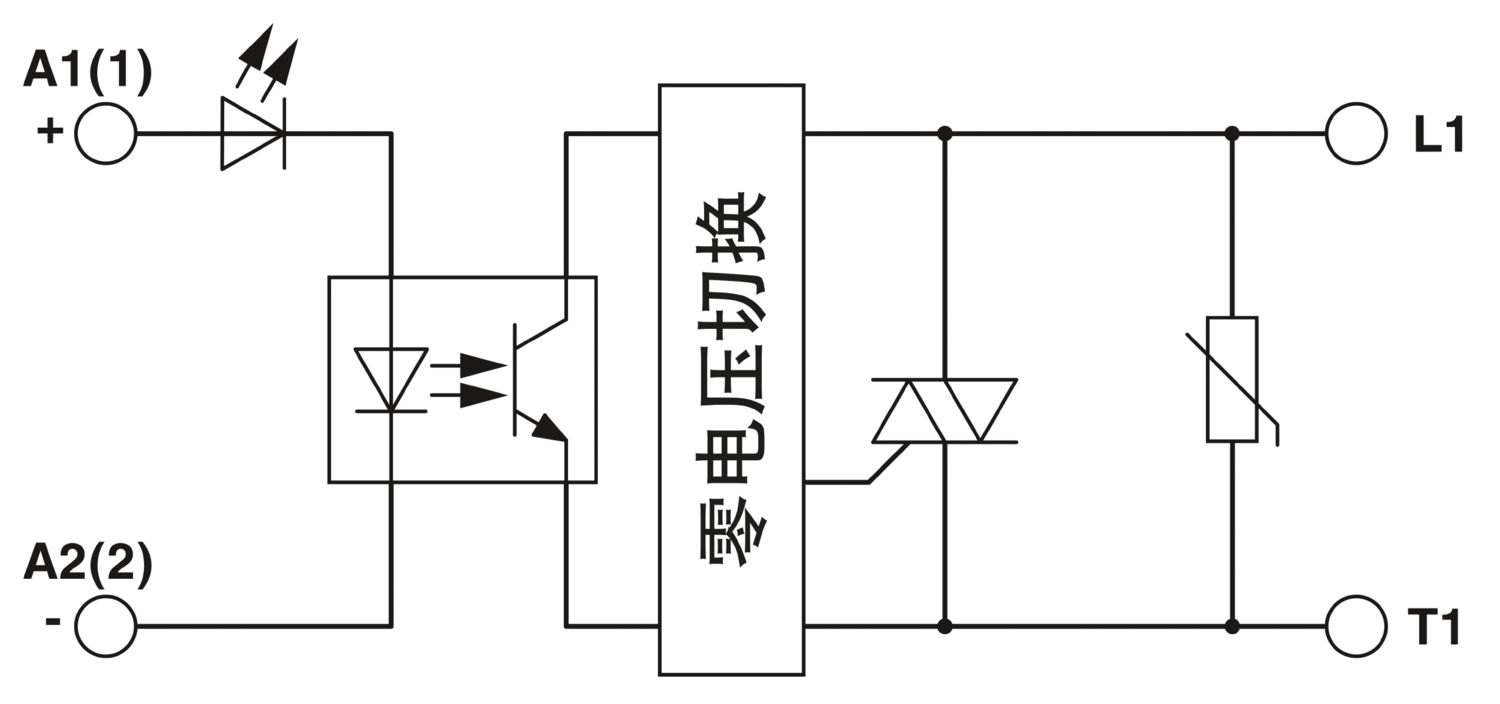

单相固态接触器，输入电压： 230V AC，输出电流： 30 A，零电压切换
產品細節
| 产品类型 | 固态接触器 |
| 相数 | 1 |
| 额定条件下的最大功耗 | 28 W |
| 主电源类型 | 单相 |
| 控制 | |
| 输入名称 | 控制输入 |
| 额定操作电压UC | 230 V AC |
| 触发电压范围 | 24 V AC ... 275 V AC |
| 24 V DC ... 190 V DC | |
| 额定操作电流IC | 大约 17 mA |
| 开关阈值 | ≤ 5 V AC/DC (“0”信号) |
| ≥ 20 V AC/DC (“1”信号) | |
| 工作电压显示 | 绿色LED |
| 传输频率 | 6 Hz |
| 负载输出 | |
| 工作电压范围 | 42 V AC ... 660 V AC |
| AC-51时的额定操作电流 | 30 A |
| AC-53a时的额定操作电流 | 15 A (TA = 25 °C) |
| 5 A (TA = 40 °C) | |
| 峰值静态电压 | 1200 V |
| 干线频率 | 45 Hz |
| 65 Hz | |
| 负载电流范围 | 250 mA ... 30 A (参见衰减曲线) |
| 漏电流 | < 3 mA (处于断开状态) |
| 残压 | < 1 V |
| 电涌电流 | 600 A (t = 10 ms) |
| 最大负载值 | 1800 A2s |
| 保护电路 | 压敏电阻 |
| 最小相角cos phi | 0.5 |
| 控制回路 | |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
| 刚性导线横截面 | 0.5 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.5 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 18 ... 12 |
| 负载电路 | |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 12 mm |
| 螺纹 | M4 |
| 刚性导线横截面 | 2.5 mm² ... 6 mm² |
| 柔性导线横截面 | 1 mm² ... 4 mm² |
| 可连接导向横截面 AWG | 14 ... 10 |
| 保护导线连接 | |
| 连接方式 | 环型电缆插针 |
| 螺纹 | M5 |
| 紧固扭矩 | 1.5 Nm |
| 工作电压显示 | 绿色LED |
| 宽度 | 18 mm |
| 高度 | 110 mm |
| 深度 | 103 mm |
| 颜色 | 灰色 (RAL 7042) |
| 环境条件 | |
| 环境温度（运行） | -30 °C ... 70 °C |
| 环境温度（存放/运输） | -40 °C ... 80 °C |
| 标准/条例 | |
| 标准/规程 | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| EN 55011 | |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 排列间隔≥ 22.5 mm |
| 安装位置 | 垂直（水平DIN导轨） |
| 訂購號 | 1032922 |
| 件數/包裝 | 1 件數 |
| 最低訂購量 | 1 件數 |
| 產品密鑰 | DK6831 |
| 目錄頁面 | 頁碼 49 (C-5-2019) |
| GTIN | 4055626536477 |
| 每件的重量（含包裝） | 265 g |
| 每件的重量（不含包裝） | 259 g |
| 關稅稅率代號 | 85364900 |
| 產地 | MT |
ECLASS
| ECLASS-13.0 | 27371003 |
ETIM
| ETIM 9.0 | EC000066 |
UNSPSC
| UNSPSC 21.0 | 39122300 |
| EU RoHS | |
| 符合《歐盟 RoHS 物質指令要求》 | 是 |
| 目前已知的豁免 | 6(c), 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
產品相關的中國 RoHS 申報表，請參閱各產品下載頁面的「製造商聲明」。所有帶 EFUP-E 標誌的產品，均無中國 RoHS 申報表，且不需要該表。
|
| EU REACH SVHC | |
| 《REACH 候選物質附註》（CAS編號） | Lead （CAS編號: 7439-92-1） |
