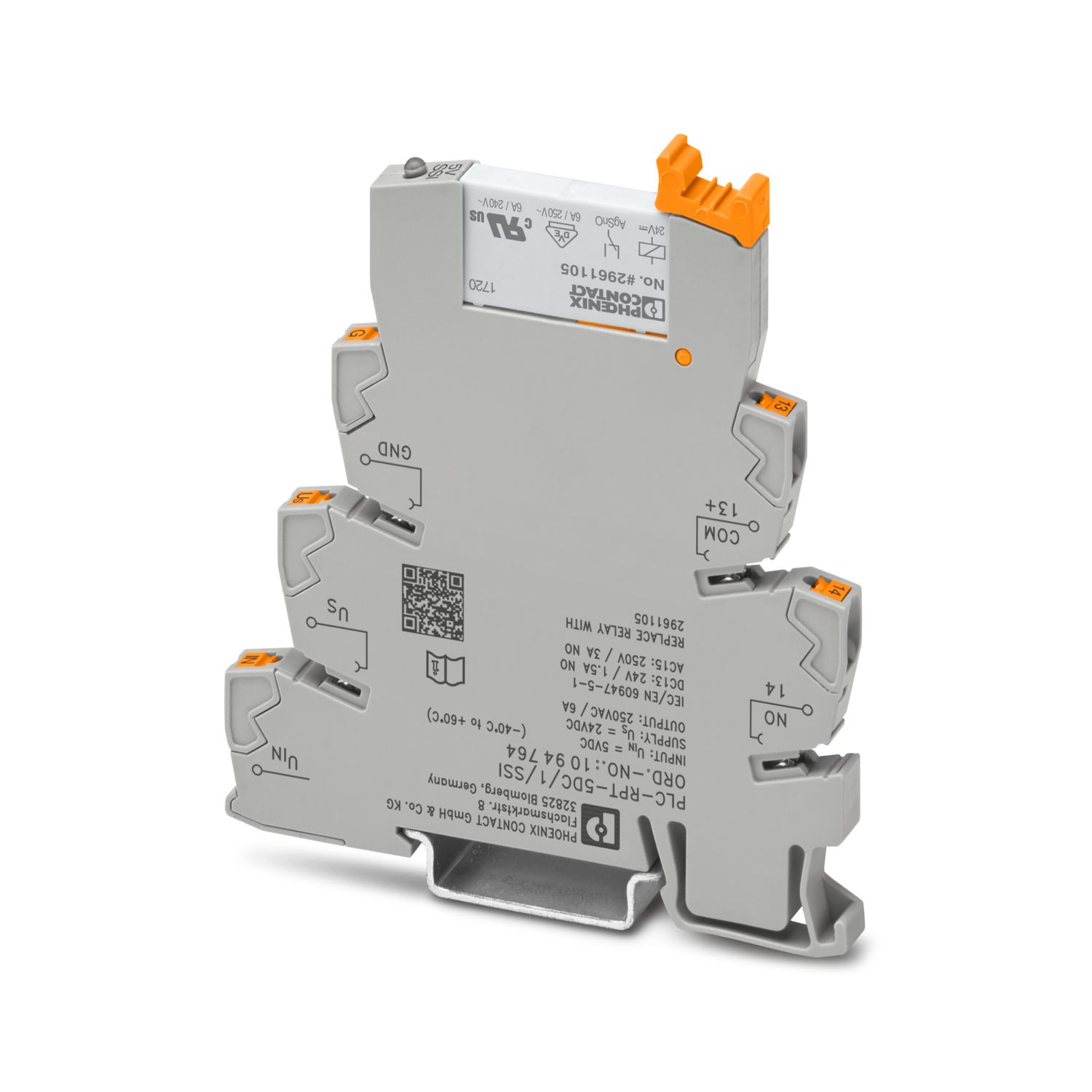

PLC-RPT- 5DC/1/SSI - 继电器模块
PLC-RPT- 5DC/1/SSI
-
继电器模块
1094764
PLC-INTERFACE，包括采用插拔式连接的基座端子和“热”插拔微型继电器以及内部放大器电路和一个用于弱信号源的适当辅助电源，1个常开触点，5 V DC额定输入电压
產品細節
Expand all
Collapse all
技術資料
产品属性
产品类型
继电器模块
产品系列
PLC-INTERFACE
应用
弱信号源
操作模式
100%工作因数
机械寿命
2x 10
7
开关次数
数据管理状态
最近一次数据维护日期
21.03.2025
电气特性
额定条件下的最大功耗
0.22 W
绝缘特性: 线圈/触点
额定绝缘电压
250 V
额定脉冲耐受电压
6 kV
过电压等级
III
污染等级
3
电源
额定供电电压
24 V DC (Us)
U
S
的电压范围
0.8 ... 1.2
输入电流
9 mA
输入数据
线圈侧
额定输入电压 U
N
5 V DC
输入电压范围
4.5 V DC ... 6 V DC
额定电压 (“热”插拔电磁式继电器)
24 V DC
驱动和功能
单稳态
驱动（极性）
极化
U
N
下的典型输入电流
1 mA
典型响应时间
5 ms
典型释放时间
7 ms
保护电路
电涌保护
工作电压显示
黄色LED
输出数据
切换
触点类型
1个N/O 触点
开关触点类型
单触点
触点类型
电源针位
触点材料
AgSnO
最大切换电压
250 V AC/DC
最小切换电压
12 V AC/DC
限制连续电流
6 A
最大冲击电流
10 A (4 s)
最小切换电流
10 mA
短路电流
200 A (条件短路电流)
最大额定功率值（电阻负载）
140 W (24 V DC)
20 W (可用于48 V DC)
18 W (可用于60 V DC)
23 W (可用于110 V DC)
40 W (可用于220 V DC)
1500 VA (可用于250 V AC)
最低通断容量
120 mW
输出熔断器
4 A gL/gG NEOZED
连接数据
连接方式
直插式连接
剥线长度
10 mm
刚性导线横截面
0.14 mm² ... 2.5 mm²
柔性导线横截面
0.14 mm² ... 2.5 mm²
0.2 mm² ... 2.5 mm² (单套管)
2x 0.5 mm² ... 1 mm² (TWIN套管)
可连接导向横截面 AWG
26 ... 14
尺寸
宽度
6.2 mm
高度
80 mm
深度
94 mm
材料规格
颜色
灰色 (RAL 7042)
环境和真实条件
环境条件
保护等级 (继电器底座)
IP20 (继电器底座)
保护等级 (安装位置)
≥ IP54 (安装位置)
环境温度（运行）
-25 °C ... 60 °C
环境温度（存放/运输）
-40 °C ... 85 °C
海拔
≤ 2000 m
认证
CE
证书
CE合规
UKCA
证书
UKCA合规
造船业许可
证书
TAE0000196
腐蚀性气体测试
标识
ISA-S71.04. G3 Harsh Group
EN 60068-2-60
造船业数据
Temperature
D
Humidity
A
振动
B/C
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
电磁兼容数据
电磁兼容性
符合EMC条例
低压指令
符合低电压指令
标准和规范
标准/规程
IEC 60947-5-1
安装
安装类型
DIN导轨安装
组装说明
无间距排列
安装位置
任意
商業資料
訂購號
1094764
件數/包裝
10 件數
最低訂購量
1 件數
產品密鑰
DK62A6
GTIN
4055626921334
每件的重量（含包裝）
32.12 g
每件的重量（不含包裝）
32.12 g
關稅稅率代號
85364190
產地
DE
分類
ECLASS
ECLASS-13.0
27371601
ETIM
ETIM 9.0
EC001437
UNSPSC
UNSPSC 21.0
39122300
核准
EAC
核准 ID: RU*C-DE.*08.B.00010
EAC
核准 ID: RU D-DE.B*00573/18
cULus Listed
核准 ID: E140324
Environmental product compliance
EU RoHS
符合《歐盟 RoHS 物質指令要求》
是
目前已知的豁免
7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)
EFUP-50
產品相關的中國 RoHS 申報表，請參閱各產品下載頁面的「製造商聲明」。所有帶 EFUP-E 標誌的產品，均無中國 RoHS 申報表，且不需要該表。
EU REACH SVHC
《REACH 候選物質附註》（CAS編號）
Lead
（CAS編號: 7439-92-1）
SCIP
fe578b0b-4fb6-4724-b578-0a5c35316415
