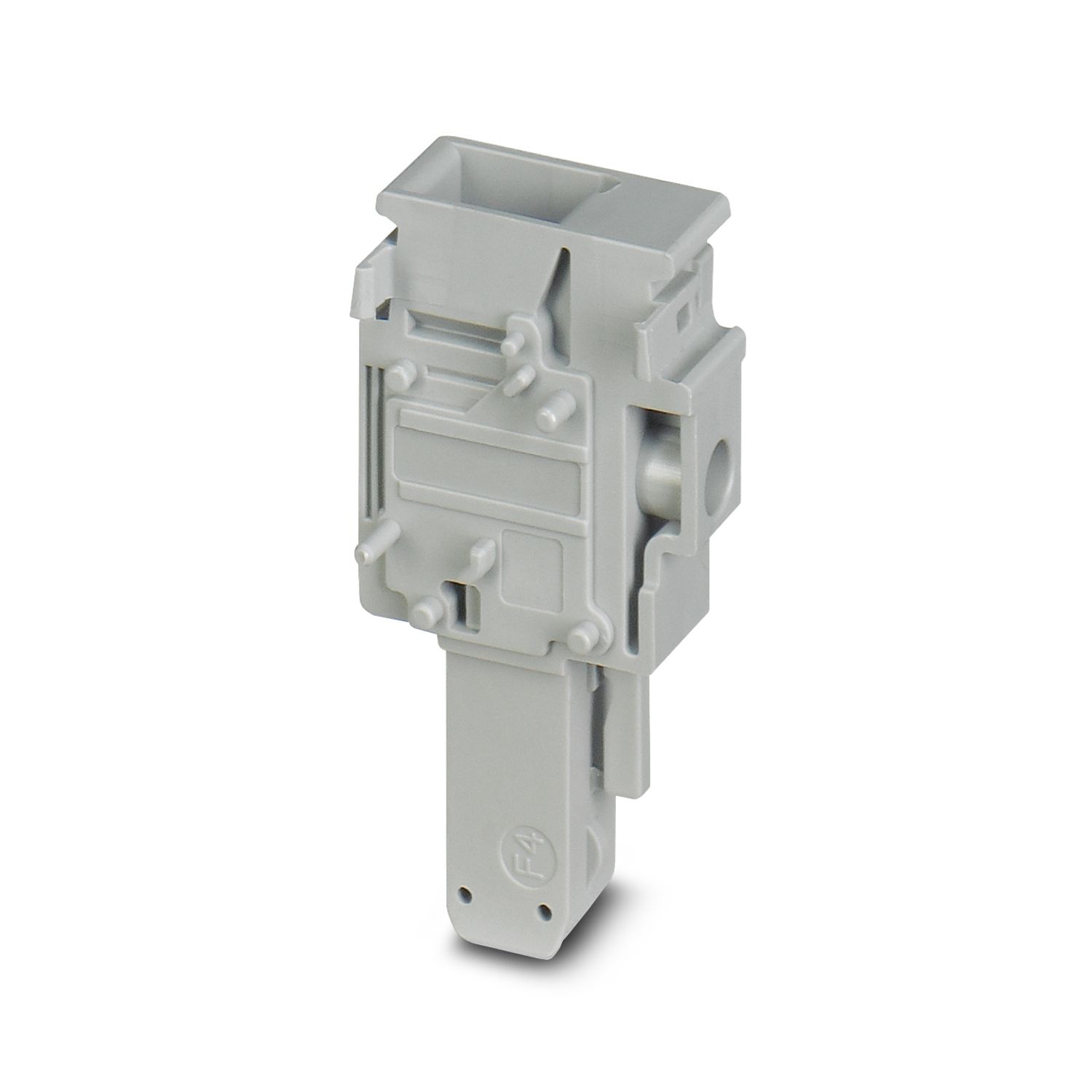

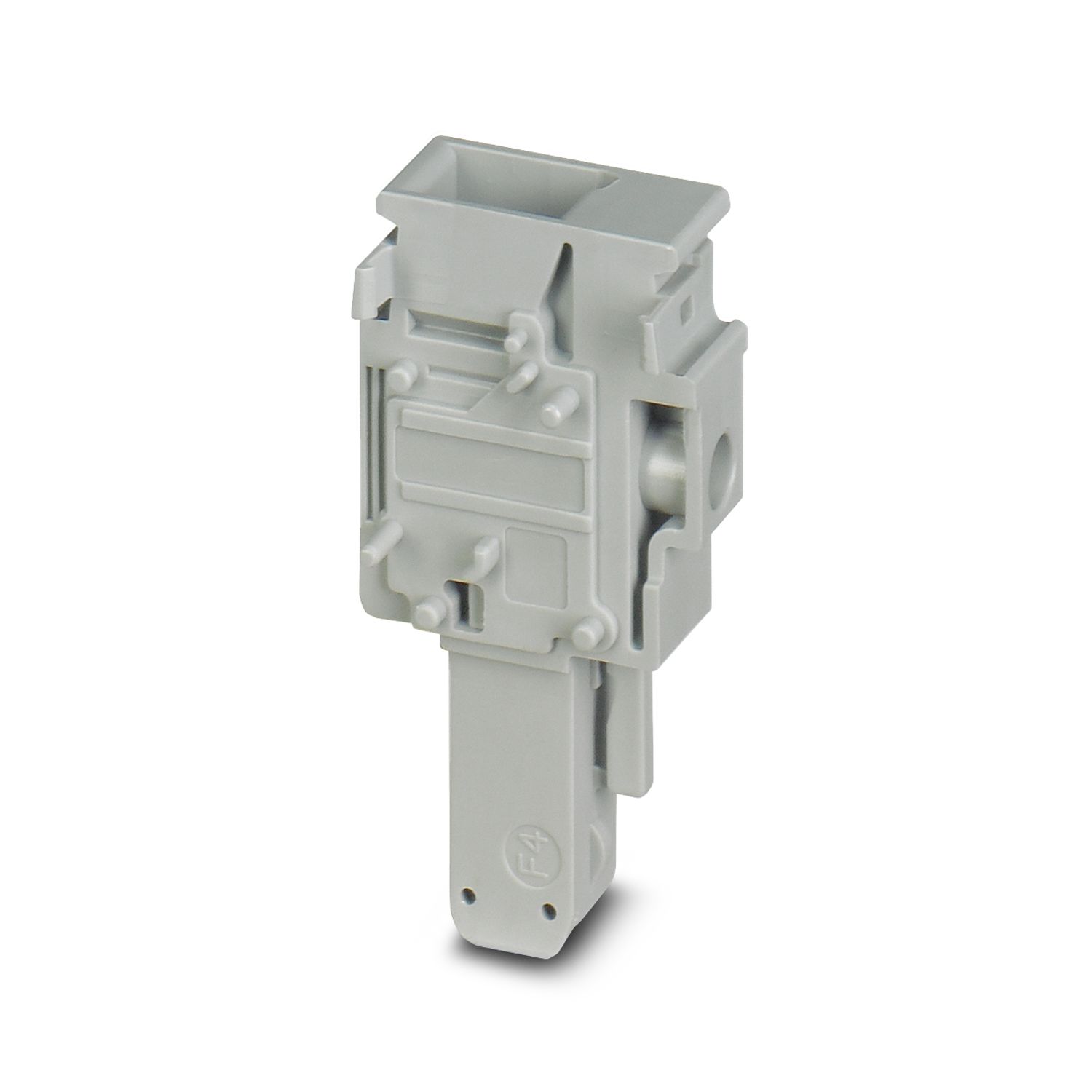

UP 6/ 1-L - 插拔件 - 3060733

產品細節

技術資料

产品属性

产品类型	端子插头
位数	1
针距	8.2 mm
电位	1
绝缘特性
过电压类别	III
污染等级	3

电气特性

额定浪涌电压	8 kV

连接数据

额定横截面	6 mm²
层 1 上 1 下 1
螺纹	M3
紧固扭矩	0.6 ... 0.8 Nm
剥线长度	10 mm
塞规	A5
连接符合标准	IEC 61984
刚性导线横截面	0.2 mm² ... 6 mm²
横截面 AWG	24 ... 10 (按IEC标准修订)
柔性导线横截面	0.2 mm² ... 10 mm²
导线横截面，柔性[AWG]	24 ... 8 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	0.25 mm² ... 6 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.25 mm² ... 6 mm²
2根横截面相同的导线，刚性导线	0.2 mm² ... 2.5 mm²
2根横截面相同的导线，柔性导线	0.2 mm² ... 2.5 mm²
2根具有相同横截面的导线，柔性，带套管但不带塑料套管	0.25 mm² ... 1.5 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管	0.5 mm² ... 4 mm²
标称电流	41 A
最大负载电流	41 A (当连接截面积为6 mm² 的导线时)
额定电压	1000 V
额定横截面	6 mm²

尺寸

宽度	8.2 mm
高度	21 mm
深度	42.7 mm
长度	21 mm
针距	8.2 mm

材料规格

颜色	灰色 (RAL 7042)
阻燃等级，符合UL 94	V0
绝缘材料组	I
绝缘材料	PA
低温下的静态绝缘材料应用	-60 °C
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））	125 °C
绝缘材料相对温度指数（电气，UL 746 B）	130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26	HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354)	27,5 MJ/kg
表面可燃性NFPA 130 (ASTM E 162)	通过
烟雾比光密度NFPA 130 (ASTM E 662)	通过
烟气毒性NFPA 130 (SMP 800C)	通过

环境和真实条件

环境条件
环境温度（运行）	-60 °C (最高工作温度参考衰减曲线)
环境温度（存放/运输）	-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C)
环境温度（组装）	-5 °C ... 70 °C
环境温度（执行）	-5 °C ... 70 °C
允许湿度（运行）	20 % ... 90 %
允许湿度（存放/运输）	30 % ... 70 %

标准和规范

连接符合标准	IEC 61984

商業資料

訂購號	3060733
件數/包裝	50 件數
最低訂購量	50 件數
產品密鑰	BE1144
目錄頁面	頁碼 357 (C-1-2019)
GTIN	4046356607933
每件的重量（含包裝）	6.83 g
每件的重量（不含包裝）	6.43 g
關稅稅率代號	85366990
產地	CN

分類

核准

Approval Specification Data
	額定電壓 U_N	標稱電流 I_N	橫截面 - 美國線規	橫截面 mm²
	1000 V	41 A		0.2 - 6

Approval Specification Data
	額定電壓 U_N	標稱電流 I_N	橫截面 - 美國線規
使用组 B
	600 V	40 A	24 - 8
使用组 C
	600 V	40 A	24 - 8

Approval Specification Data
	額定電壓 U_N	標稱電流 I_N	橫截面 - 美國線規	橫截面 mm²
	1000 V	41 A		0.2 - 6

Environmental product compliance

EU RoHS
符合《歐盟 RoHS 物質指令要求》	是 (無豁免)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 無超過限值的有害物質
EU REACH SVHC
《REACH 候選物質附註》（CAS編號）	沒有物質超過重量的 0.1%
