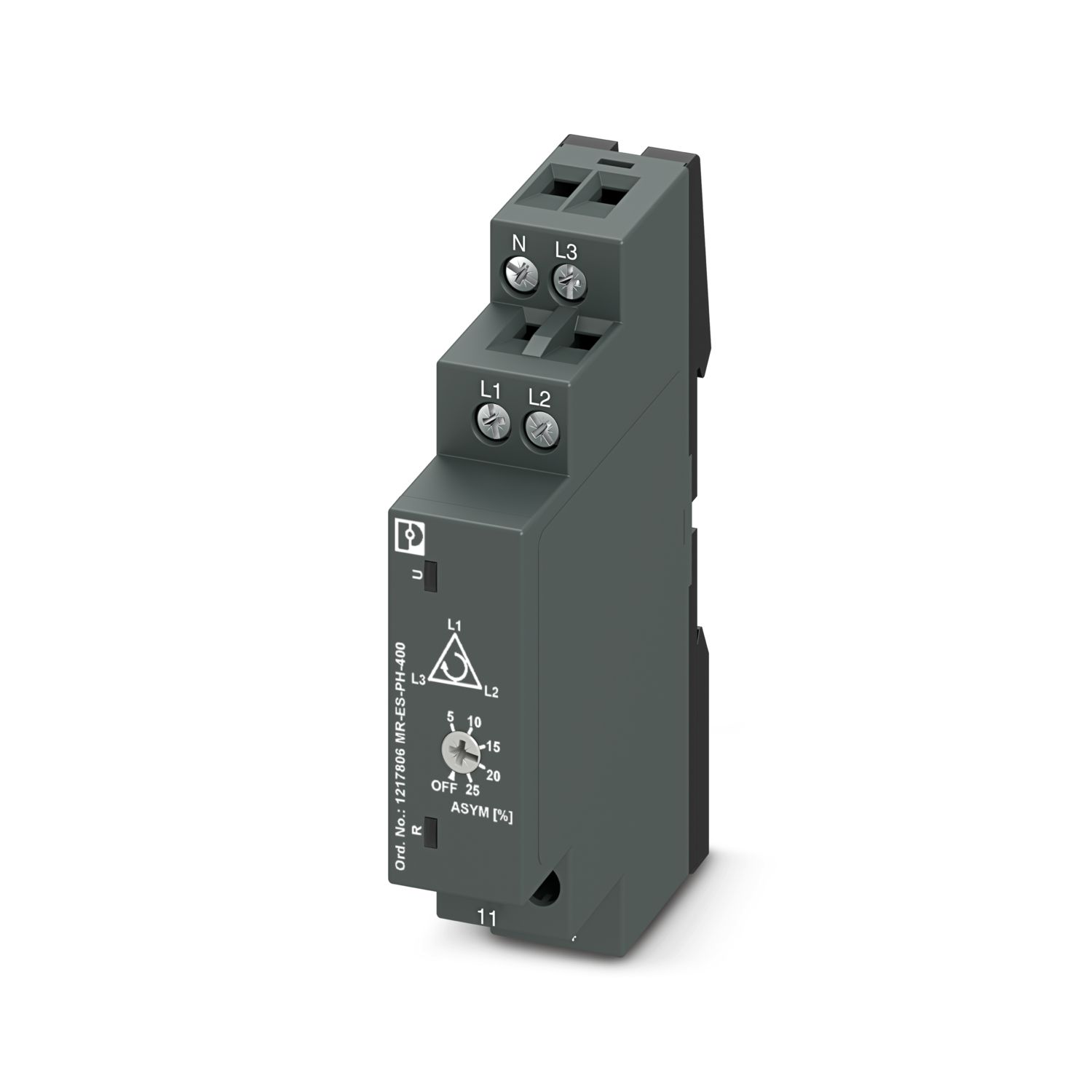

MR-ES-PH-400
-
监视继电器
1217806
监视继电器，用于400V AC（3N~400/230V AC) ±30%时3相电压的相序监视、相位故障监视和不对称监视，不对称可组态，1个PDT，螺钉连接
產品細節
| 产品类型 | 相位监视继电器 |
| 机械寿命 | 2x 107 开关次数 |
| 绝缘特性 | |
| 过电压类别 | III (符合IEC 60664-1标准) |
| 污染等级 | 2 |
| 主电源类型 | 3相 |
| 额定绝缘电压 | 480 V |
| 额定过电压 | 4 kV |
| 电源 | |
| 电源电压 | ±30 % (= 测量电压) |
| 额定功耗 | 8 VA (0.8 W) |
| 输入名称 | 测量输入 |
| 测量值 | AC 正弦 (48 ... 63 Hz) |
| 额定输入电压 UN | 400 V (3N ~ 400/230 V) |
| 频率范围 | 48 Hz ... 63 Hz |
| 响应延迟设定范围 | 100 ms |
| 功能 | 非对称 |
| 相序 | |
| 相位故障 | |
| 设定精度 | ≤ 5 % (终值) |
| 重复精度 | ≤ 2 % |
| 不对称 | 5 % ... 25% / OFF |
| 恢复时间 | 500 ms |
| 切换 | |

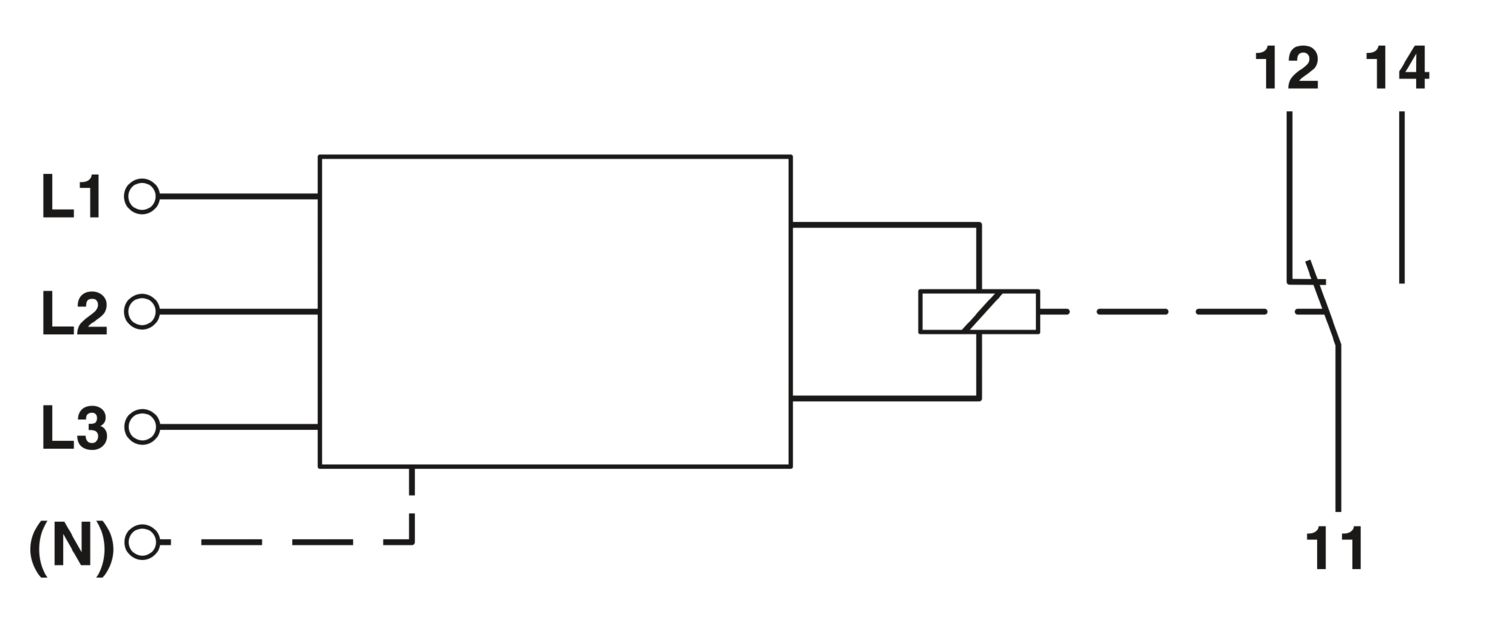

| 触点类型 | 1个浮地转换触点 |
| 最大切换电压 | 250 V AC |
| 最大额定功率值（电阻负载） | 1250 VA (5 A / 250 V AC) |
| 输出熔断器 | 5 A (快速熔断) |
| 连接方式 | 螺钉连接 |
| 刚性导线横截面 | 0.5 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.5 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 20 ... 14 |
| 宽度 | 17.5 mm |
| 高度 | 87 mm |
| 深度 | 65 mm |
| 外壳绝缘材料 | 聚酰胺PA 66，可自熄 |
| 环境条件 | |
| 保护等级 | IP40 (外壳) |
| IP20 (接线端子) | |
| 环境温度（运行） | -25 °C ... 55 °C |
| 环境温度（存放/运输） | -25 °C ... 70 °C |
| 气候等级 | 3K3（符合EN 60721标准） |
| 允许湿度（运行） | 15 % ... 85 % |
| CE | |
| 标识 | CE合规 |
| CCC | |
| 标识 | GB/T 14048.5 |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 安装在标准DIN导轨TS 35上（符合EN 60715） |
| 安装位置 | 任意 |
| 訂購號 | 1217806 |
| 件數/包裝 | 1 件數 |
| 最低訂購量 | 1 件數 |
| 產品密鑰 | DKF211 |
| GTIN | 4063151300968 |
| 每件的重量（含包裝） | 77.7 g |
| 每件的重量（不含包裝） | 77.7 g |
| 關稅稅率代號 | 85364900 |
| 產地 | CN |
ECLASS
| ECLASS-11.0 | 27371803 |
| ECLASS-13.0 | 27371803 |
| ECLASS-12.0 | 27371803 |
ETIM
| ETIM 9.0 | EC001441 |
UNSPSC
| UNSPSC 21.0 | 39121100 |
| EU RoHS | |
| 符合《歐盟 RoHS 物質指令要求》 | 是 (無豁免) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
無超過限值的有害物質
|
| EU REACH SVHC | |
| 《REACH 候選物質附註》（CAS編號） | 沒有物質超過重量的 0.1% |
