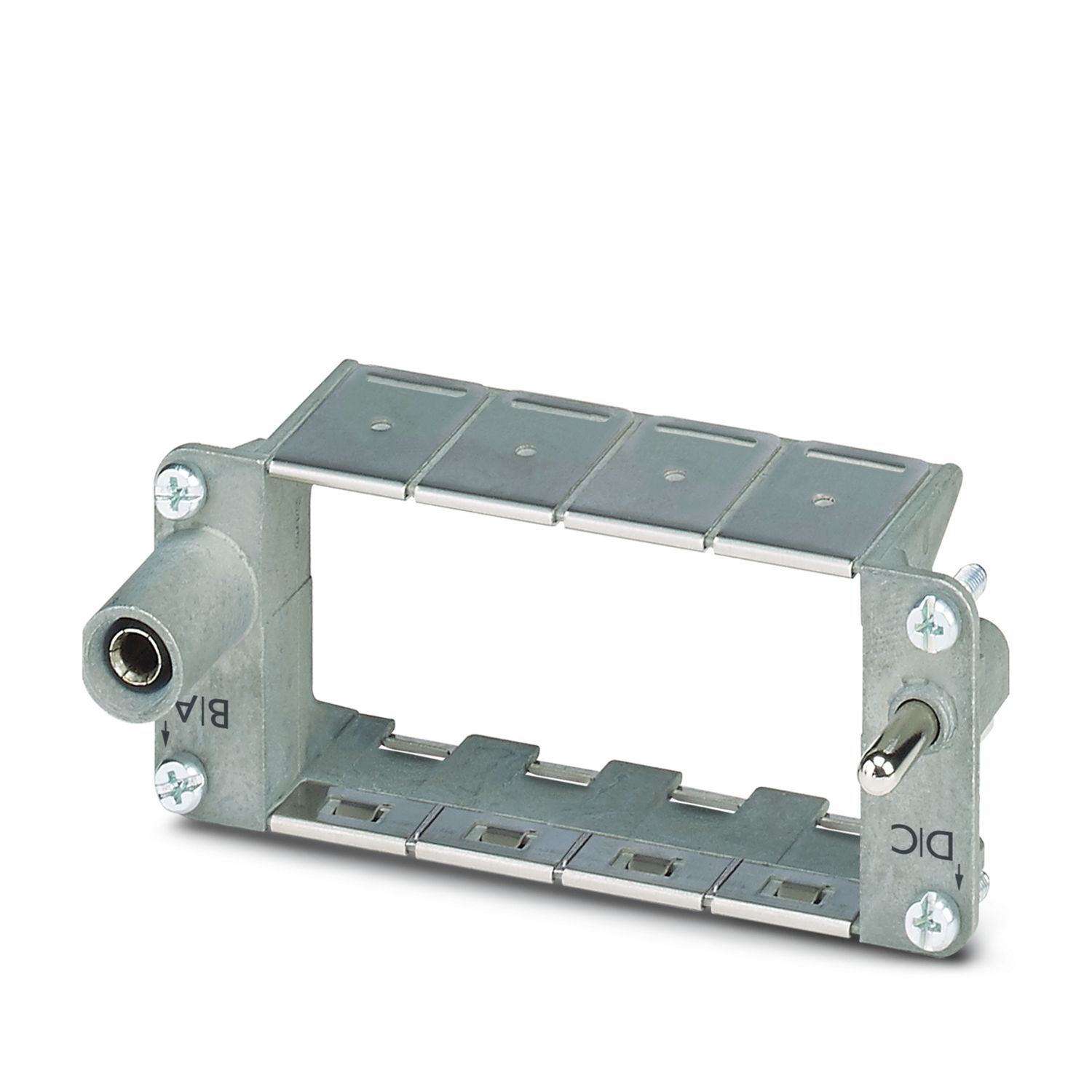

HC-M-B16-MF-B
-
模块安装支架框
1417400
模块安装支架框， 尺寸: B16，型号 : 用于面板安装侧 (a, b, c, ...)， 4 mm2 ... 6 mm2， 应用: 模块安装支架框
產品細節
| 产品类型 | 模块安装支架框 |
| 系列 | HC-M-B |
| HC-M-02 | |
| HC-M-03 | |
| HC-M-03/04 | |
| HC-M-04 | |
| HC-M-05 | |
| HC-M-06 | |
| HC-M-08 | |
| HC-M-08-GBIT | |
| HC-M-12 | |
| HC-M-17 | |
| HC-M-20 | |
| HC-M-25 | |
| HC-M-DSUB | |
| HC-M-EMV | |
| HC-M-HV | |
| HC-M-HS | |
| HC-M-00 | |
| 应用 | 模块安装支架框 |
| 类型 | B16 |
| B32 | |
| 模块插槽数目 | 4 |
| 型号 | 用于面板安装侧 (a, b, c, ...) |
| 导线连接 | |
| 导线横截面 | 4 mm² ... 6 mm² (用于PE导线——电源侧) |
| 1 mm² ... 2.5 mm² (用于PE导线 控制侧) | |
| 可连接导线横截面AWG | 12 ... 10 (用于PE导线——电源侧) |
| 18 ... 14 (用于PE导线 控制侧) | |
| 紧固扭矩 | 0.5 Nm ... 0.8 Nm (用于安装在HEAVYCON壳体中的安装螺钉) |

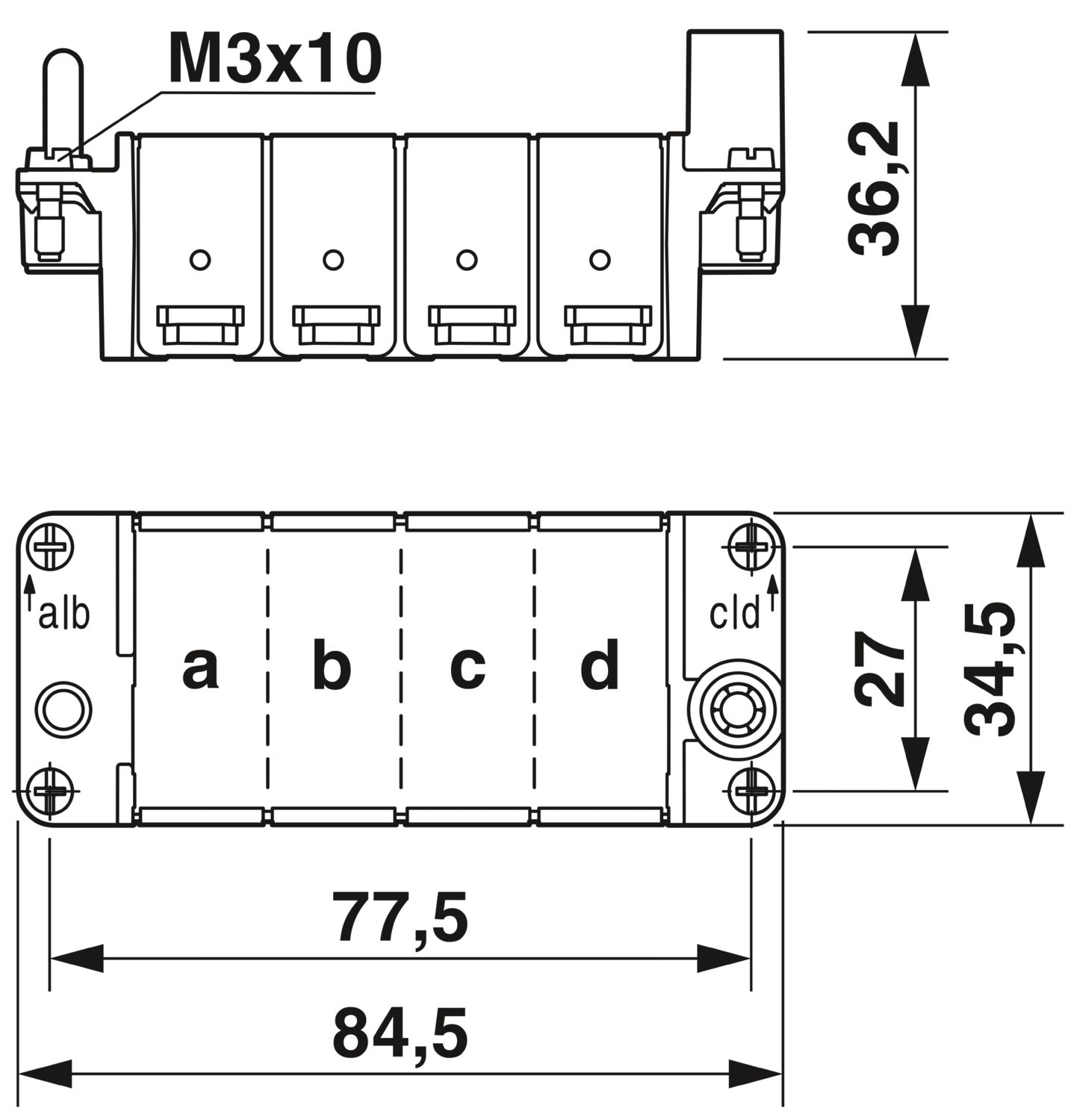

| 尺寸图 |
|
| 宽度 | 34.5 mm |
| 高度 | 36.2 mm |
| 长度 | 84.5 mm |
| 接触件载体材料 | 锌合金压铸 |
| 机械参数 | |
| 插／拔周期 | ≥ 500 |
| 环境条件 | |
| 环境温度（运行） | -40 °C ... 125 °C |
| 组装说明 | HC-MHR-PE16（1636981）可将PE连接扩展到16 mm²。 |
| 对于没有侧面连接器的外壳，请在PE线缆（PE连接螺栓没有线缆保护）上使用线缆端部保护器，螺钉连接的最大螺纹长度为12 mm |
