OPT- 5DC/ 24DC/ 5
-
微型固态继电器
2982113
產品細節
| 产品类型 | 单相固态继电器 |
| 操作模式 | 100%工作因数 |
| 绝缘特性: 标准/条例 | |
| 绝缘 | 基础隔离 |
| 过电压类别 | III |
| 污染等级 | 2 |
| 数据管理状态 | |
| 最近一次数据维护日期 | 19.03.2025 |
| 额定条件下的最大功耗 | 0.05 W |
| 测试电压 (输入/输出) | 2.5 kV (50 Hz，1分钟，输入/输出) |
| 标准/条例 | |
| 额定绝缘电压 | 100 V DC |
| 额定输入电压 UN | 5 V DC |
| 相对于UN的输入电压范围 | 0.8 ... 1.2 |
| 输入电压范围 | 4 V DC ... 6 V DC |
| 开关阈值“0”信号，参考UN | 0.15 |
| 开关阈值“1”信号，参考UN | 0.5 |
| UN下的典型输入电流 | 9 mA |
| 典型响应时间 | 10 µs |
| 典型关闭时间 | 400 µs |
| 保护电路 | 极性保护; 极性保护二极管 |
| 发送频率 | 300 Hz |
| 触点类型 | 1个N/O 触点 |
| 数字量输出设计 | 电子 |
| 额定输出电压 | 24 V DC |
| 输出电压范围 | 3 V DC ... 33 V DC |
| 限制连续电流 | 5 A (参见温度负荷曲线) |
| 最大冲击电流 | 15 A (10 ms) |
| 过电压保护 | > 33 V DC |
| 最大限制连续电流下的电压降 | ≤ 200 mV |
| 输出电路 | 2线连接，浮地 |
| 保护电路 | 极性保护; 极性保护二极管 |
| 电涌保护 |

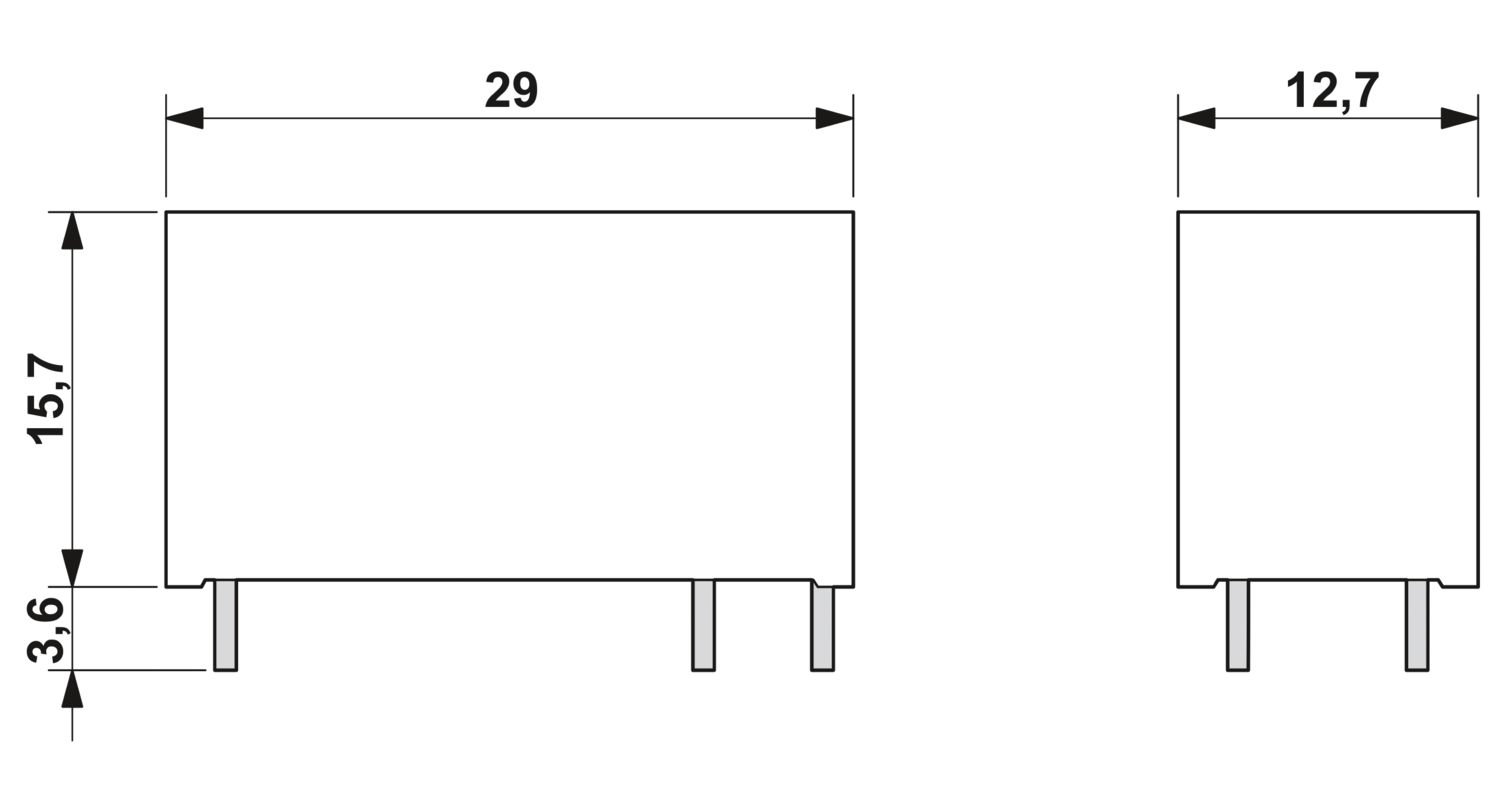

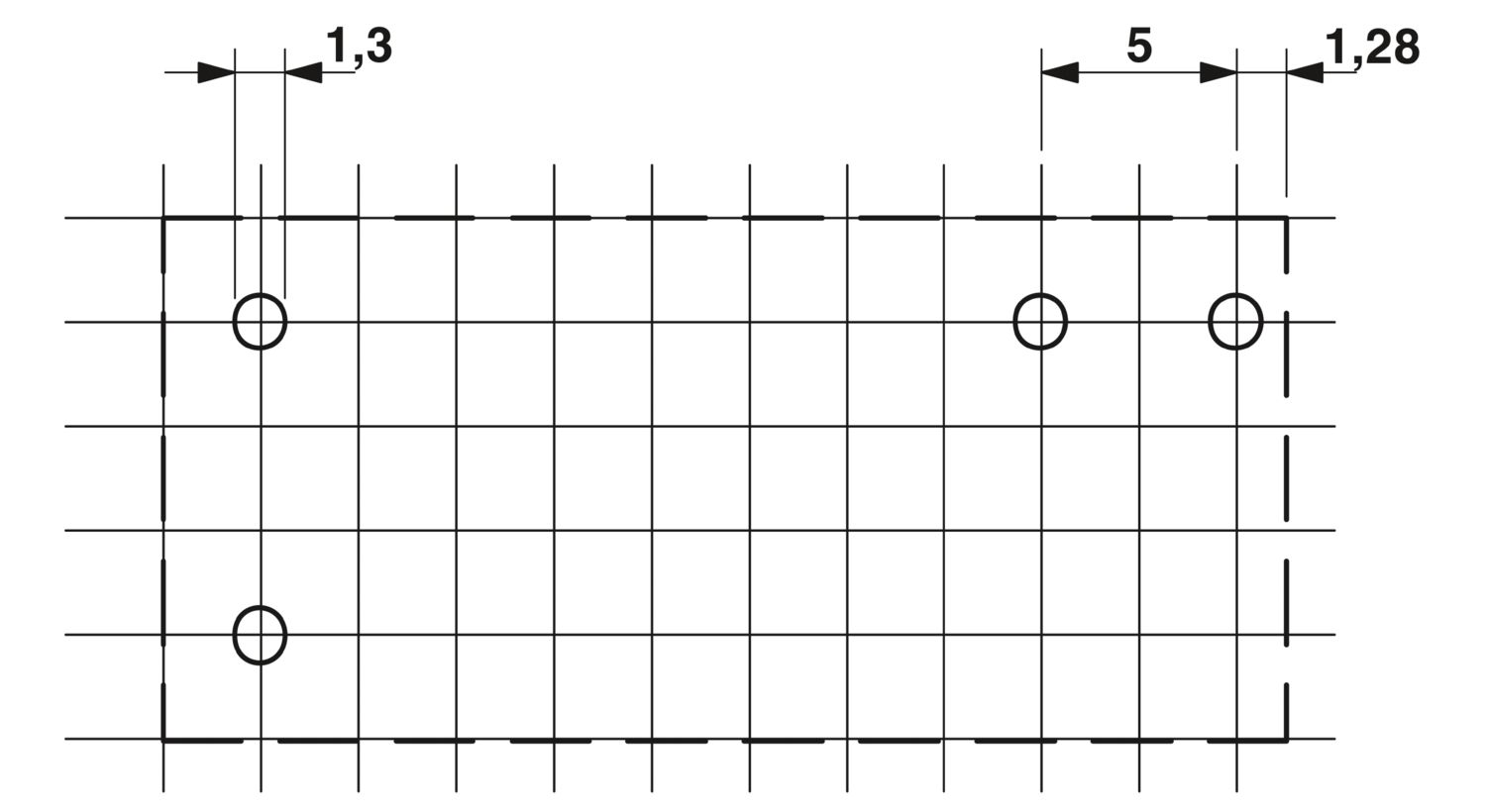

| 尺寸图 |
|
| 宽度 | 12.7 mm |
| 高度 | 29 mm |
| 深度 | 15.7 mm |
| 颜色 | 黑色 (RAL 9005) |
| 阻燃等级，符合UL 94 | V0 (外壳) |
| 环境条件 | |
| 保护等级 | RT III |
| 环境温度（运行） | -25 °C ... 60 °C |
| 环境温度（存放/运输） | -25 °C ... 70 °C |
| 腐蚀性气体测试 | |
| 标识 | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| 标准/条例 | |
| 标准/规程 | IEC 60664 |
| EN 50178 | |
| 组装说明 | 无间距排列 |
| 安装位置 | 任意 |
您的優勢
抗振动，抗冲击
RT III认证（防洗）
防磨损且耐用
可焊接到PCB上
AC输出时零电压切换
开关容量最大为24 V DC/5 A
