MM-EE-EEM-EM357
-
测量设备
1744495

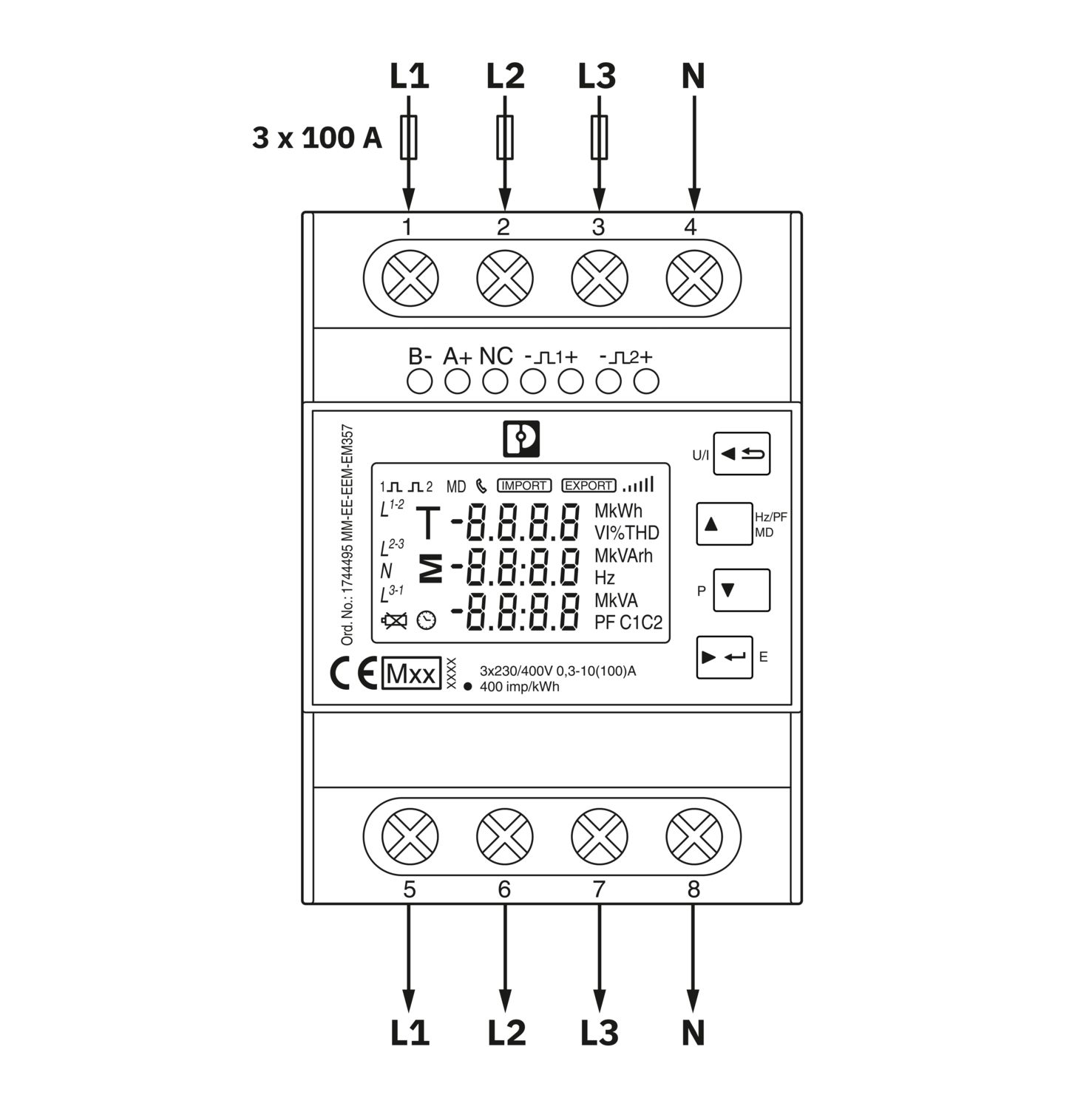

三相电能表，适用于在不超过480 V / 100 A的电网中通过直接测量方式测量有功功率，配有RS-485接口和2个脉冲输出，工作温度可达+70℃，符合MID指令认证
產品細節
| 产品系列 | ESSENTIAL edition |
| 绝缘特性 | |
| 保护等级 | II |
| 显示器 | |
| 显示方式 | 白色背光液晶显示器 |
| 介电强度 | 6 kV |
| 4 kV (EN 50470-3) |
| 输入电压范围 | 173 V AC ... 480 V AC (Ph/Ph) |
| 100 V AC ... 276 V AC (Ph/N) | |
| 输入电流范围 | 100 A AC (直接测量) |
| 功耗 | 10 VA (2 W) |
| 频率范围 | 50 Hz ... 60 Hz |
| 有效能量 (EN 50470-3) | 级 B |
| 有功电能（IEC 62053-21） | 等级 1 |
| 无功功率（IEC 62053-23） | 级 2 |
| 脉冲输出 | |
| 输出说明 | 无源光电隔离 |
| 最大切换电压 | 27 V DC |
| 最大切换电流 | 27 mA |
| 测量连接 | |
| 品名 | 测量连接 |
| 导线连接 | |
| 连接方式 | 螺钉连接 |
| 刚性 | 1.5 mm² ... 25 mm² |
| AWG | 11 ... 4 |
| 剥线长度 | 14 mm |
| 紧固扭矩 | 0.2 Nm |
| 其他连接 | |
| 品名 | 其他连接 |
| 导线连接 | |
| 连接方式 | 螺钉连接 |
| 刚性 | 0.5 mm² ... 1.5 mm² |
| AWG | 26 ... 14 |
| 剥线长度 | 6 mm |
| 紧固扭矩 | 0.2 Nm |
| 通信: | |
| 通信传输协议 | Modbus/RTU |
| 通信标准 | RS-485 |
| 传输速度范围 | 2400 bps ... 38400 bps |
| 奇偶校验 | 偶数、奇数、无 |
| 通信标准 | RS-485 |
| 传输速度范围 | 2400 bps ... 38400 bps |
| 产品尺寸 | |
| 宽度 | 72 mm |
| 高度 | 100 mm |
| 深度 | 66 mm |
| 水平针距 | 4 分区 |
| 环境条件 | |
| 保护等级 | IP51 (正面) |
| IP20 (接口) | |
| 环境温度（运行） | -40 °C ... 70 °C |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 允许的最大相对湿度（运行） | 90 % |
| CE | |
| 标识 | CE合规 |
| MID | |
| 标识 | 符合MID |
| 标准/规格 | EN 50470-3:2022 |
| 标准/规程 | EN 50470-3:2022 |
| 安装类型 | DIN导轨安装 |
| 訂購號 | 1744495 |
| 件數/包裝 | 1 件數 |
| 最低訂購量 | 1 件數 |
| 產品密鑰 | CMCC11 |
| GTIN | 4067923308497 |
| 每件的重量（含包裝） | 400.8 g |
| 每件的重量（不含包裝） | 330 g |
| 關稅稅率代號 | 90283019 |
| 產地 | CN |
ECLASS
| ECLASS-13.0 | 27142330 |
| ECLASS-15.0 | 27142330 |
ETIM
| ETIM 9.0 | EC002301 |
UNSPSC
| UNSPSC 21.0 | 26111500 |
| EU RoHS | |
| 符合《歐盟 RoHS 物質指令要求》 | 是 (無豁免) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
無超過限值的有害物質
|
| EU REACH SVHC | |
| 《REACH 候選物質附註》（CAS編號） | 沒有物質超過重量的 0.1% |
