ME 12,5-SKT-MSTBO-7035+4PSPT2
-
外壳组件
1457229

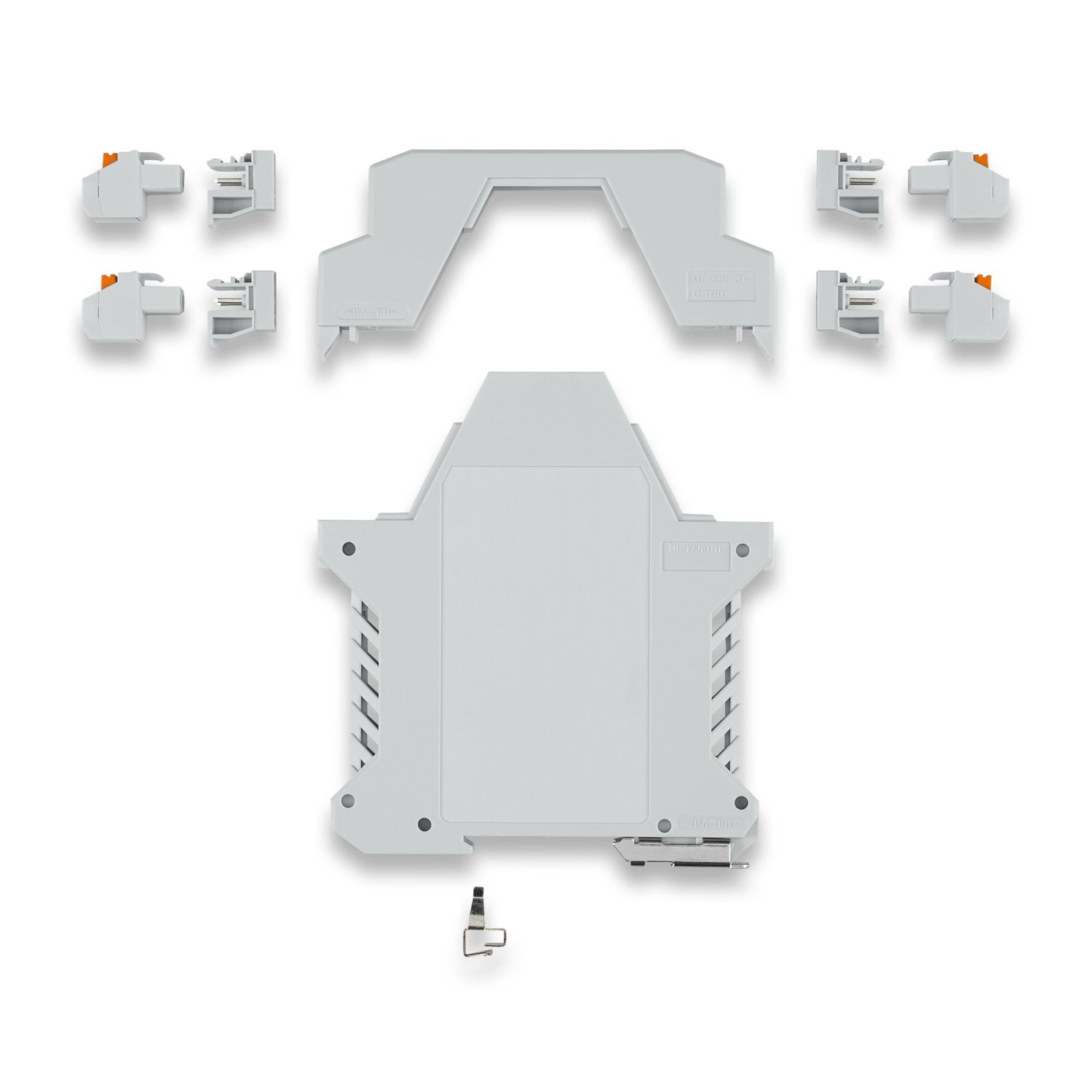

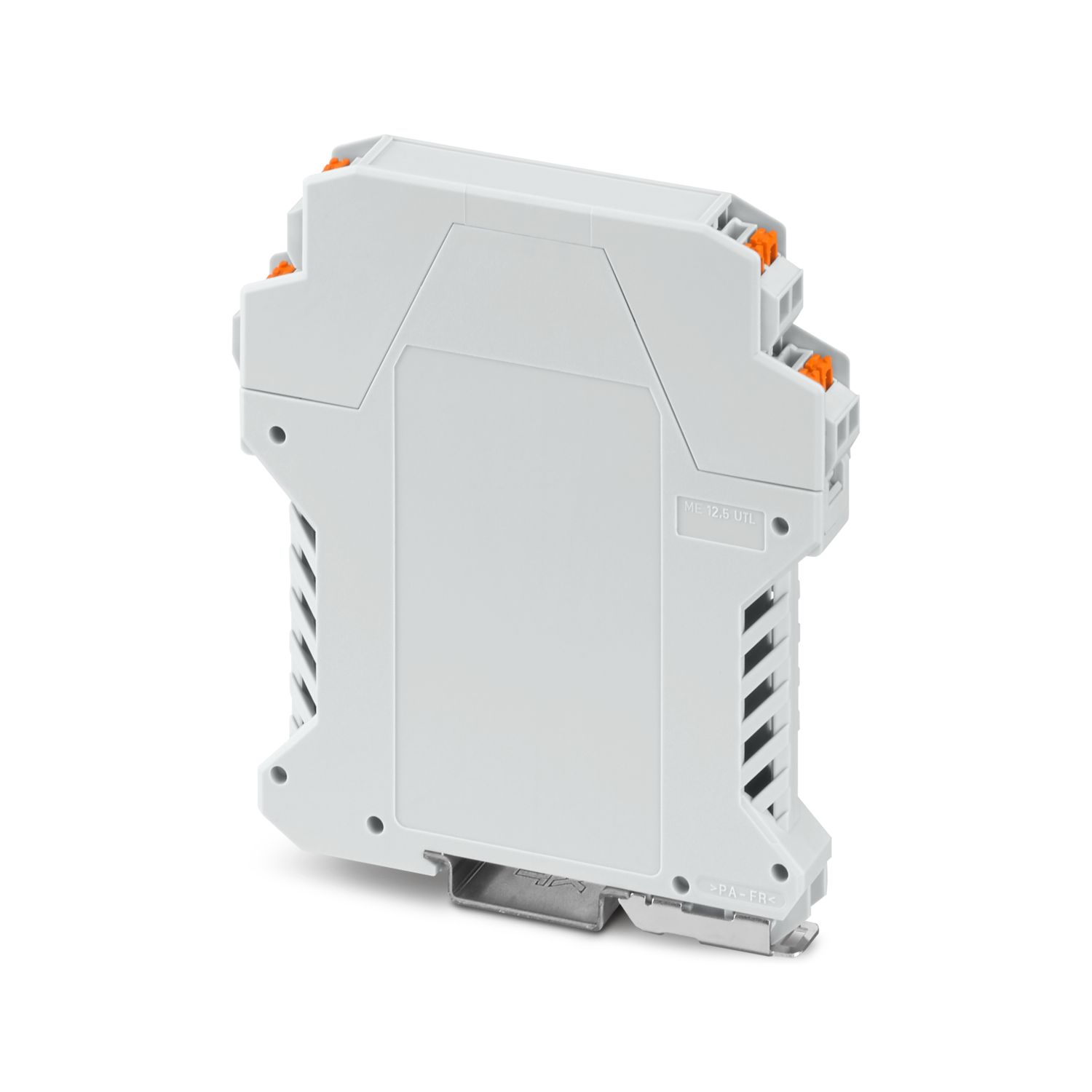

DIN导轨壳体， 用于安装在DIN导轨上，闭合的上部壳体， 颜色: 浅灰 (类似 RAL 7035)， 宽度: 12.6 mm， 高度: 99 mm， 深度: 113.3 mm， 包括4个插拔式连接器，2位，直插式弹簧连接，用于2.5 mm2，额定电流：12 A，320 V， PCB表面: 7800 mm2
產品細節
| 组装说明 | 请参阅下载区内提供的组装说明。 |
| 推荐 | 总线连接器接触片的材料，电镀金（硬金） |
| 概述 | 印刷电路板的表面规范用于定向目的，并且基于基本印刷电路板。壳体也可以容纳多个印刷电路板。 |
| 产品类型 | 多层外壳设置 |
| 外壳类型 | DIN导轨壳体 |
| 壳体系列 | ME |
| 产品系列 | ME 12,5.. |
| 位数 | 8 |
| 最大位数 | 8 (针距: 5 mm) |
| 行数 | 2 |
| 型号 | 用于安装在DIN导轨上，闭合的上部壳体 |
| 包括4个插拔式连接器，2位，直插式弹簧连接，用于2.5 mm²，额定电流：12 A，320 V | |
| 带通风口 | 是 |
| 连接方式 | 直插式弹簧连接 |
| 尺寸图 |
|
| 宽度 | 12.6 mm |
| 高度 | 99 mm |
| 深度 | 113.3 mm |
| 从DIN导轨顶部边缘起的深度 | 107 mm |
| PCB设计 | |
| PCB板厚度 | 1.4 mm ... 1.8 mm |
| 颜色 (外壳) | 浅灰 (RAL 7035) |
| 阻燃等级，符合UL 94 | V0 |
| 外壳材料 | PA |
| 表面特性 | 未处理 |
| 环境条件 | |
| 要达到的最大IP编码 | IP20 |
| 环境温度（运行） | -40 °C ... 105 °C (根据功率损耗) |
| 环境温度（存放/运输） | -40 °C ... 55 °C |
| 环境温度（组装） | -5 °C ... 100 °C |
| 相对湿度（存放/运输） | 最大 80 % |
| PCB支架数量 | 1 |
| PCB安装类型 | 锁扣 |
| 总PCB表面 | 7800 mm² |
| PCB厚度 | 1.4 mm ... 1.8 mm |
| 安装类型 | DIN导轨安装 |
| 包装类型 | 纸箱包装 |
| 外包装类型 | 纸箱 |
