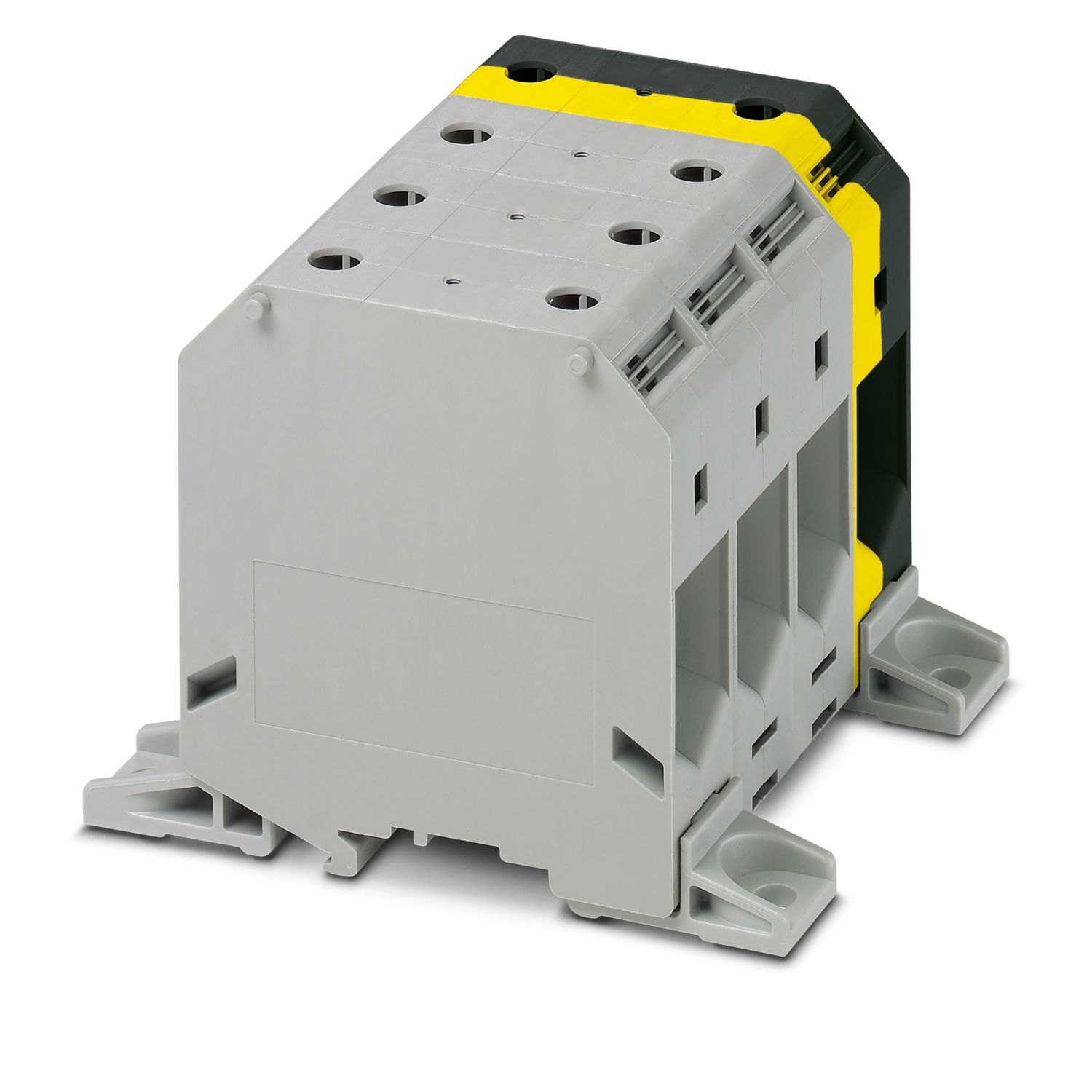

UKH 95-3L/FE-F
-
大电流接线端子
3076578
大电流接线端子， 标称工作电压: 1000 V， 额定电流: 232 A， 连接量: 8， 位数: 4， 接线方式: 螺钉连接， 额定接线容量: 95 mm2， 横截面: 25 mm2 - 95 mm2， 安装方式: 直接螺钉连接， 颜色: 灰色/黑黄色
產品細節
| 产品类型 | 大电流接线端子 |
| 位数 | 4 |
| 连接量 | 8 |
| 行数 | 1 |
| 电位 | 4 |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 3 |
| 额定浪涌电压 | 8 kV |
| 每层的连接数量 | 8 |
| 额定横截面 | 95 mm² |
| 层 1 上 1 下 1 | |
| 连接方式 | 螺钉连接 |
| 螺纹 | M8 |
| 注意事项 | 内六脚螺丝 |
| 紧固扭矩 | 15 ... 20 Nm |
| 剥线长度 | 33 mm |
| 连接符合标准 | IEC 60947-7-1 |
| 刚性导线横截面 | 25 mm² ... 95 mm² |
| 横截面 AWG | 4 ... 3/0 (按IEC标准修订) |
| 柔性导线横截面 | 35 mm² ... 95 mm² |
| 导线横截面，柔性[AWG] | 2 ... 3/0 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 35 mm² ... 95 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 35 mm² ... 95 mm² |
| 包含插拔式桥接件在内的接线容量，刚性 | 95 mm² |
| 包含插拔式桥接件在内的接线容量，柔性 | 70 mm² |
| 2根横截面相同的导线，刚性导线 | 25 mm² ... 35 mm² |
| 2根横截面相同的导线，柔性导线 | 25 mm² ... 35 mm² |
| 2根具有相同横截面的导线，柔性，带套管但不带塑料套管 | 16 mm² ... 35 mm² |
| 标称电流 | 232 A |
| 最大负载电流 | 232 A |
| 额定电压 | 1000 V |
| 注意事项 | 注意：产品发布、接线容量和有关铝导线连接的备注可在下载区域中找到。 |
| 额定横截面 | 95 mm² |
| 尺寸图 |
|
| 宽度 | 100 mm |
| 高度 | 90 mm |
| 颜色 | 灰色/黑黄色 |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 低温下的静态绝缘材料应用 | -60 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 量热释热NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 机械参数 | |
| 开口式侧板 | 否 |
| 连接符合标准 | IEC 60947-7-1 |
| 安装类型 | 直接螺钉连接 |
