FIL-WM-3S-1E-75A-480AC
-
EMC滤波器
1441712
电磁兼容滤波器（电源滤波器），螺钉连接，背板式安装，适用于三相四线制供电系统，额定电压最高480 V AC，额定电流75 A
產品細節
| 类型 | 背板安装模块，单片 |
| 位数 | 4 |
| 额定频率fN | 50 Hz (60 Hz) |
| 额定电压 | 480 V AC (L-L) |
| 275 V AC (L-PE) |
| PE | |
| 连接方式 | 螺栓连接 |
| 螺纹 | M6 |
| 最小紧固扭矩 | 5 Nm |
| 紧固扭矩 | 4.5 Nm (35 mm²) |
| 柔性导线横截面 | 16 mm² ... 35 mm² |
| 刚性导线横截面 | 16 mm² ... 35 mm² |
| 可连接导向横截面 AWG | 5 ... 2 |
| 进/出线 | |
| 连接方式 | 螺钉连接 |
| 紧固扭矩 | 2.5 Nm () |
| 4.5 Nm (35 mm²) | |
| 柔性导线横截面 | 16 mm² ... 35 mm² |
| 刚性导线横截面 | 16 mm² ... 35 mm² |
| 可连接导向横截面 AWG | 5 ... 2 |
| 尺寸图 |
|
| 宽度 | 240 mm |
| 高度 | 85 mm |
| 深度 | 120 mm |
| 颜色 | 白铝灰色 (RAL 9006) |
| 外壳材料 | 铝合金 |
| 额定频率fN | 50 Hz (60 Hz) |
| 额定电流 | 75 A (40 °C) |
| 残流IPE | ≤ 0.69 mA (@50 Hz) |

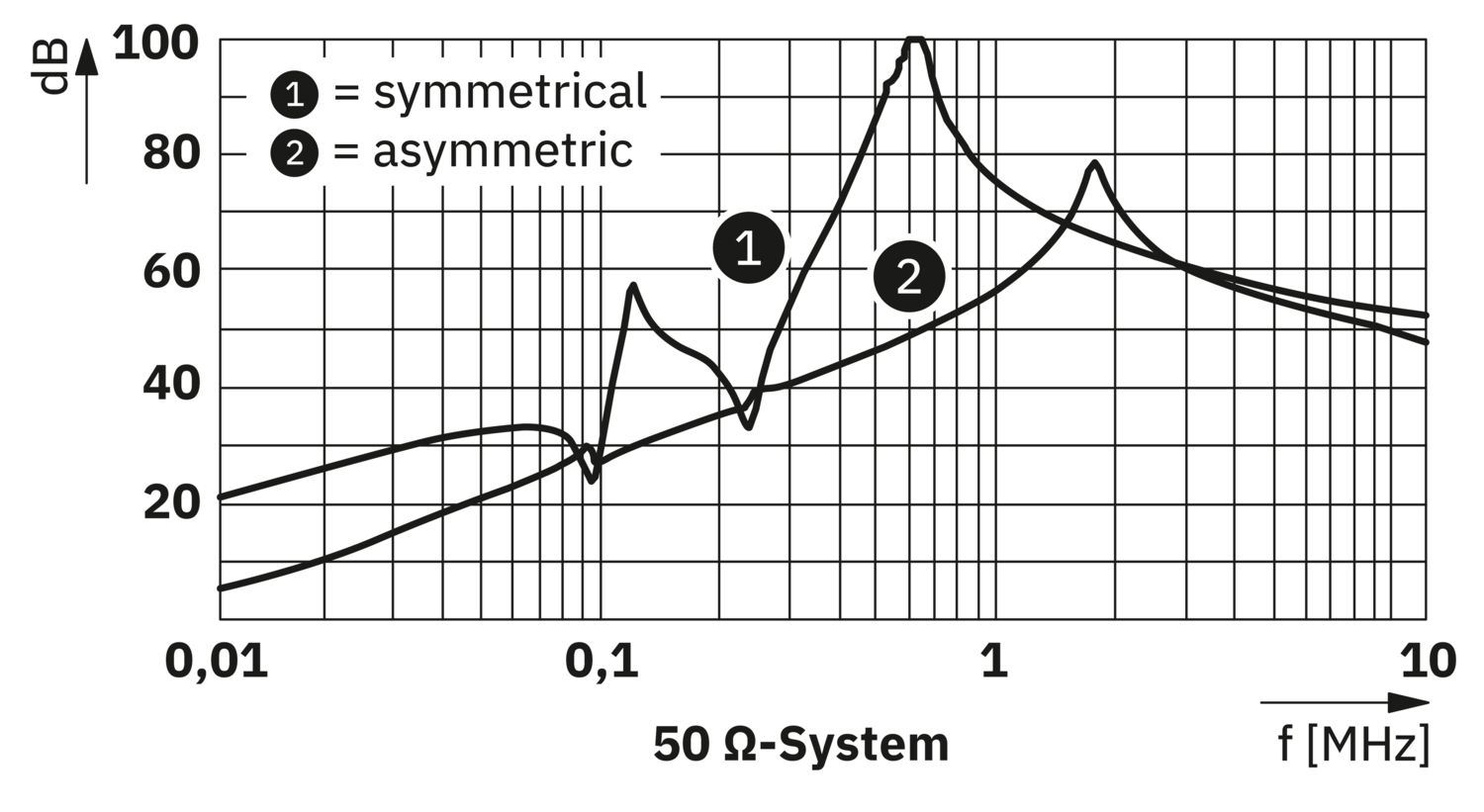

| 输入衰减aE，对称。 | > 65 dB (50 Ω / 1 MHz) |
| 输入衰减 aE，非对称。 | > 50 dB (50 Ω / 1 MHz) |
| 串行电感 | 4x 0.96 mH (带电流补偿) |
| 额定短路电流ISCCR | 3 kA AC |
| 需要的最大备用保险丝 | 75 A AC (MCB B) |
| 滤波数据 | |
| 放电电阻 | 1 MΩ |
| 环境条件 | |
| 保护等级 | IP20 |
| 环境温度（运行） | -25 °C ... 100 °C (取决于衰减曲线) |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 海拔 | ≤ 2000 m (amsl) |
| 允许湿度（运行） | 5 % ... 95 % |
| 冲击力（运行） | 15g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z) |
| 标准/规格 | IEC 60939-3 |
| 标准/规格 | UL 60939-3 |
| 安装类型 | 背板安装 |
