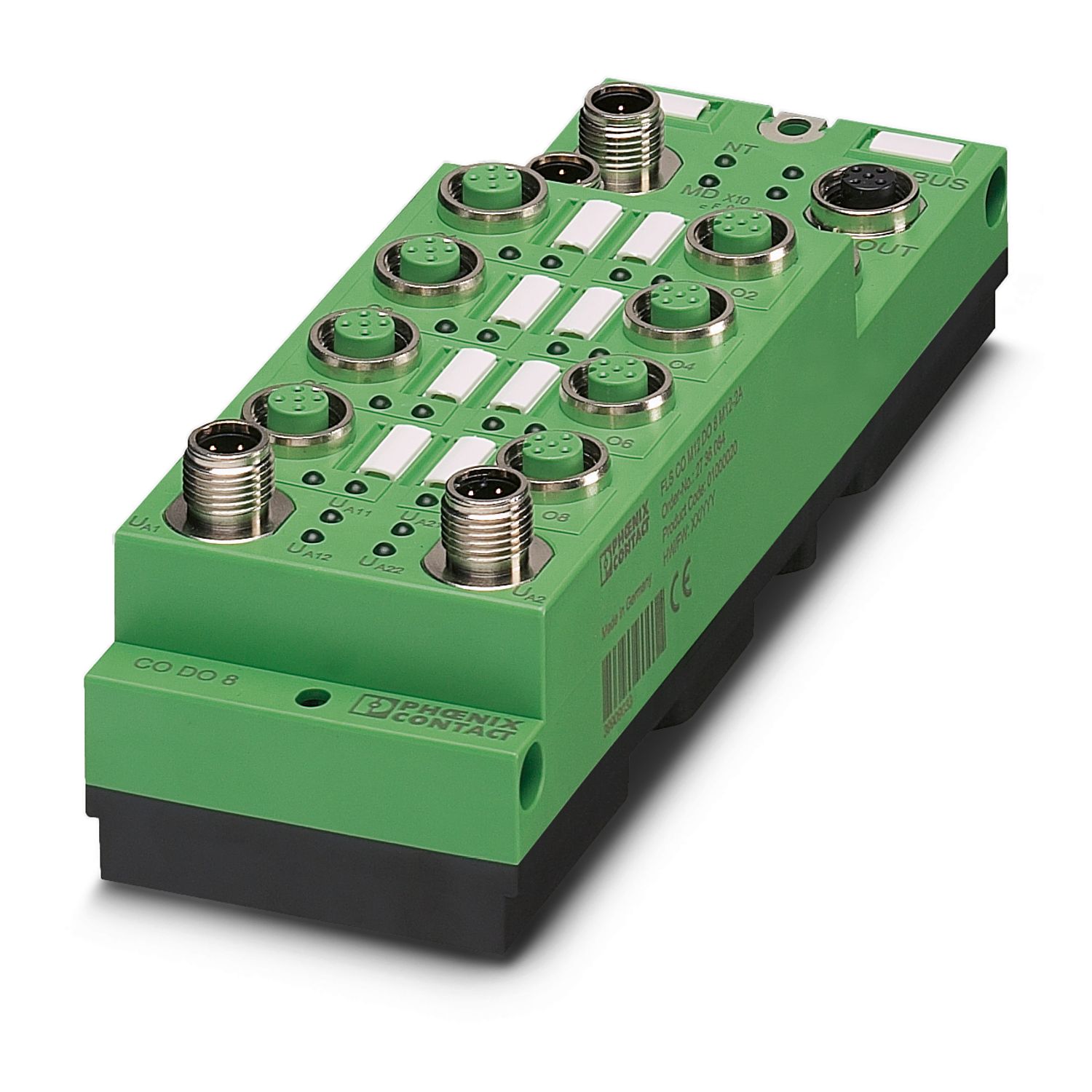

FLS CO M12 DO 8 M12-2A
-
分布式I/O模块
2736084
產品細節

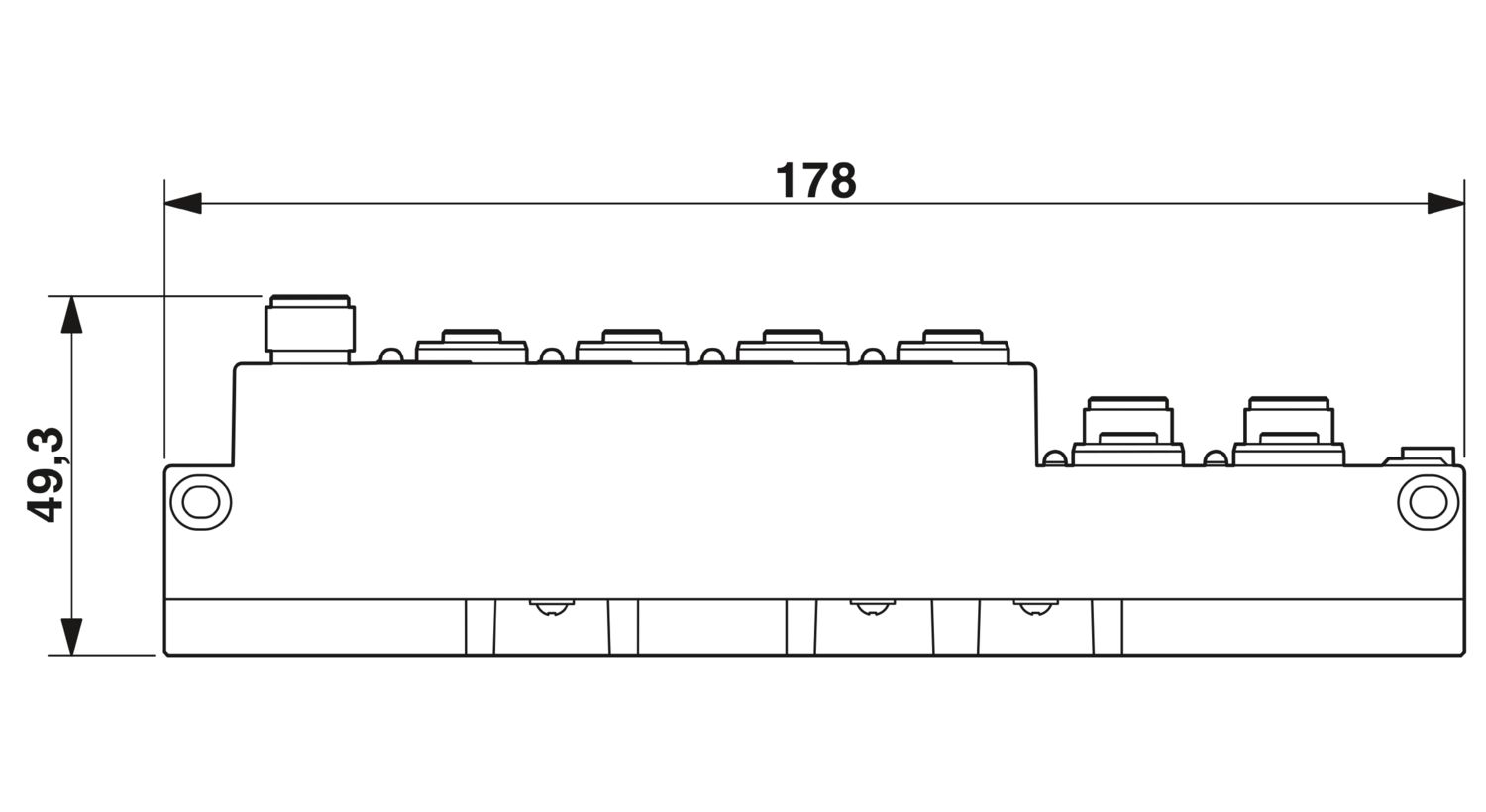

| 尺寸图 |
|
| 宽度 | 60 mm |
| 高度 | 178 mm |
| 深度 | 49.3 mm |
| 孔距 | 168 mm |
| 使用限制 | |
| EMC说明 | EMC：A类产品，参见下载区内的制造商声明 |
| CANopen® | |
| 连接方式 | 2只M12针式插头连接器，A编码 |
| 位数 | 5 |
| 传输速度 | 10, 20, 50, 125, 250, 500, 1000 kBit/s (波特率自动检测) |
| 传输原理 | 铜质电缆，选配符合CAN标准的电源 |
| 地址空间分配 | 1 ... 126，可调节 |
| 系统限制 | |
| 可连接本地总线设备的数量 | 0 |
| 带参数通道的设备数目 | 0 |
| 模块 | |
| 输入地址区域 | 4 位 |
| 输出地址区域 | 0 位 |
| 寄存器长度 | 8 位 |
| 数字量: | |
| 输出名称 | 数字输出 |
| 连接方式 | M12连接器 |
| 连接系统 | 2，3线 |
| 输出数目 | 8 |
| 保护电路 | 短路保护 |
| 输出电压 | 24 V DC |
| 每个通道的最大输出电流 | 2 A |
| 产品类型 | I/O 部件 |
| 产品系列 | Fieldline |
| 类型 | 端子化设计 |
| 通道数目 | 8 |
| 电位 | |
| 电压电源UL | 24 V DC |
| UL电源 | 4 A |
| UL电流损耗 | 典型值 80 mA |
| 最大 100 mA | |
| 电压电源US | 24 V DC |
| US电源 | 最大 4 A |
| US电流损耗 | 典型值 3.5 mA |
| 最大 700 mA | |
| 电压电源UA11 | 24 V DC |
| UA11电源装置 | 最大 4 A |
| UA11下的电流损耗 | 典型值 12 mA (加执行器电流) |
| 最大 4 A | |
| 电源UA12 | 24 V DC |
| 电源UA12 | 最大 4 A |
| UA12下的电流损耗 | 典型值 12 mA (加执行器电流) |
| 最大 4 A | |
| 电压电源UA21 | 24 V DC |
| 电源UA21 | 最大 4 A |
| UA21下的电流损耗 | 典型值 12 mA (加执行器电流) |
| 最大 4 A | |
| 电压电源UA22 | 24 V DC |
| 电源UA22 | 最大 4 A |
| UA22下的电流损耗 | 典型值 12 mA (加执行器电流) |
| 最大 4 A | |
| 电源: 电子模块 | |
| 连接方式 | M12连接器，A编码 |
| 品名 | UL |
| 电源电压 | 24 V DC |
| 电源电压范围 | 18 V DC ... 30 V DC (包括纹波) |
| 电气隔离/电压范围的隔离 | |
| 测试电压: 24 V电源(总线逻辑) /数字输出（执行器供应） | 500 V AC， 50 Hz， 1 min |
| 测试电压: FE/数字输出（执行器供应） | 500 V AC， 50 Hz， 1 min |
| 连接方式 | M12连接器 |
| 环境条件 | |
| 环境温度（运行） | -25 °C ... 60 °C |
| 保护等级 | IP65/IP67 |
| 空气压力（运行） | 80 kPa ... 106 kPa (最高可达海拔2000 米) |
| 空气压力（存放/运输） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 环境温度（存放/运输） | -25 °C ... 85 °C |
| 允许湿度（存放/运输） | 95 % |
| 保护等级 | III (IEC 61140，EN 61140，VDE 0140-1) |
| 安装类型 | 壁挂式安装 |
您的優勢
通过M12插拔式连接器进行稳定连接
直接读取地址编码开关
诊断和状态指示灯
SPEEDCON速连技术
短路和过载保护
灵活的供电
