该模块用于Fieldline Modular M8本地总线，后者通过Fieldline或Inline总线耦合器开启。 用于输出数字量信号。

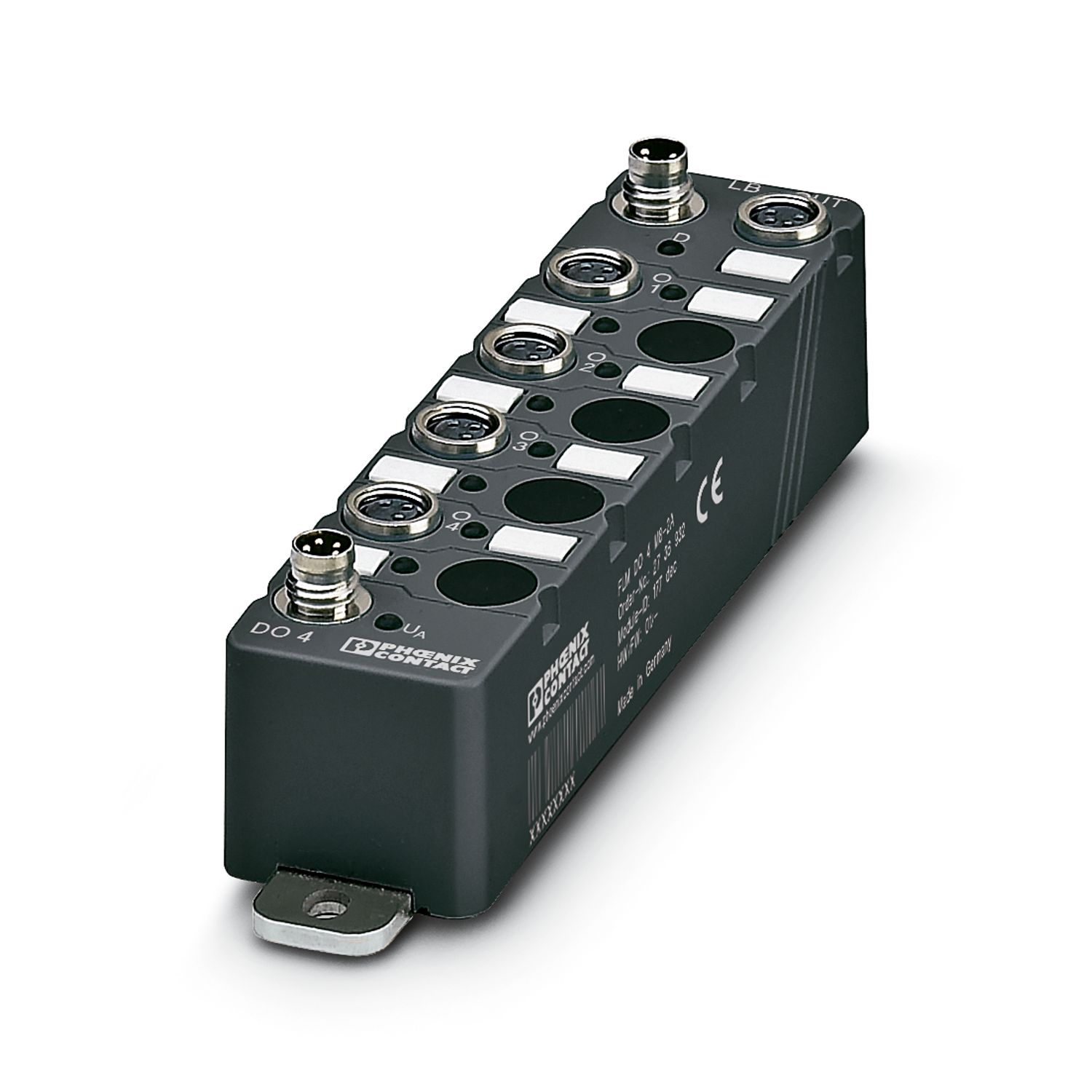

FLM DO 4 M8-2A-2MBD
-
分布式I/O模块
2773584
节省空间的本地总线设备尤其适用于空间有限的情况。 功能： 2 Mbaud，4个数字化输入，每个负载能力为2 A，通道诊断，短路和过载保护，M8连接方式。
產品細節

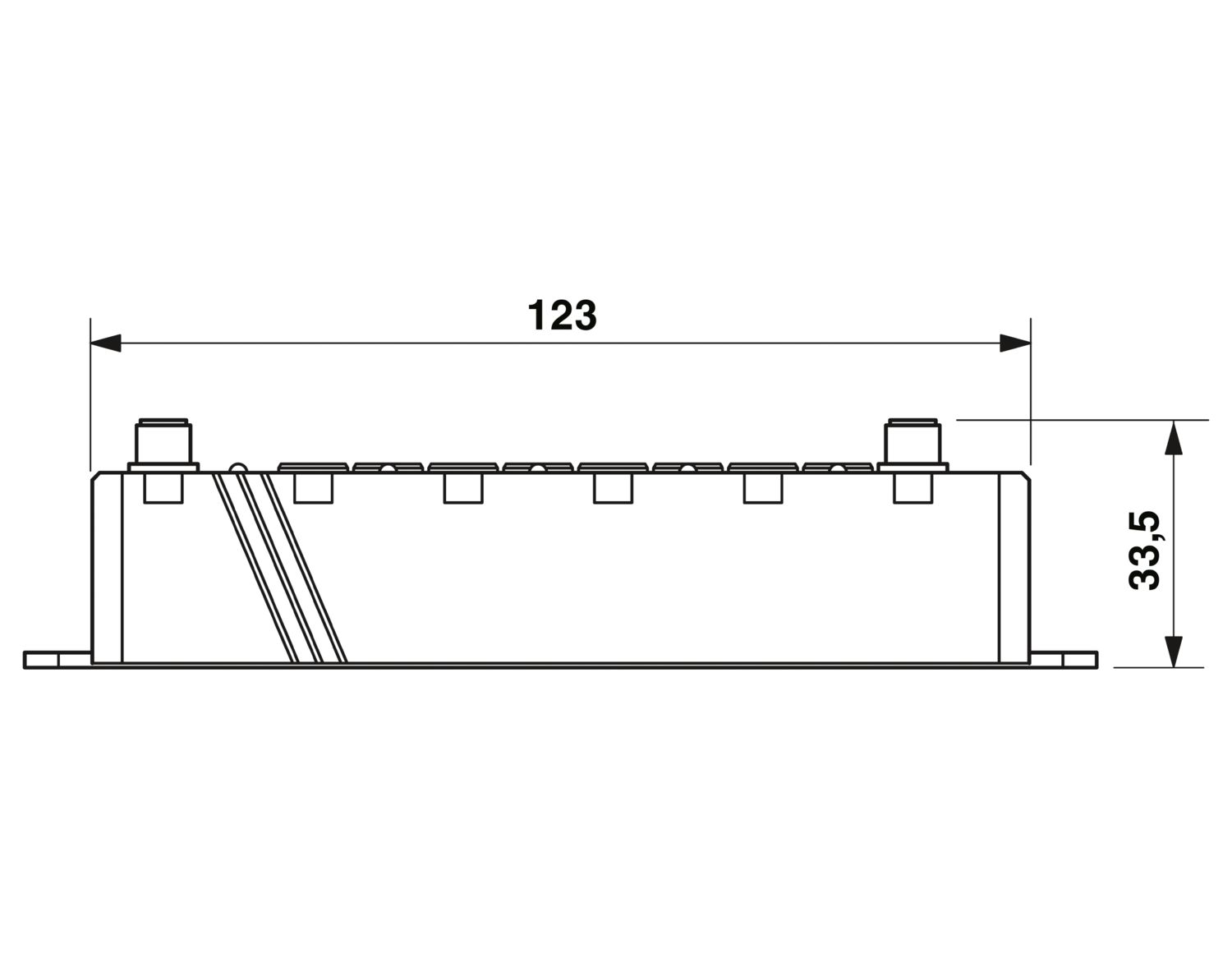

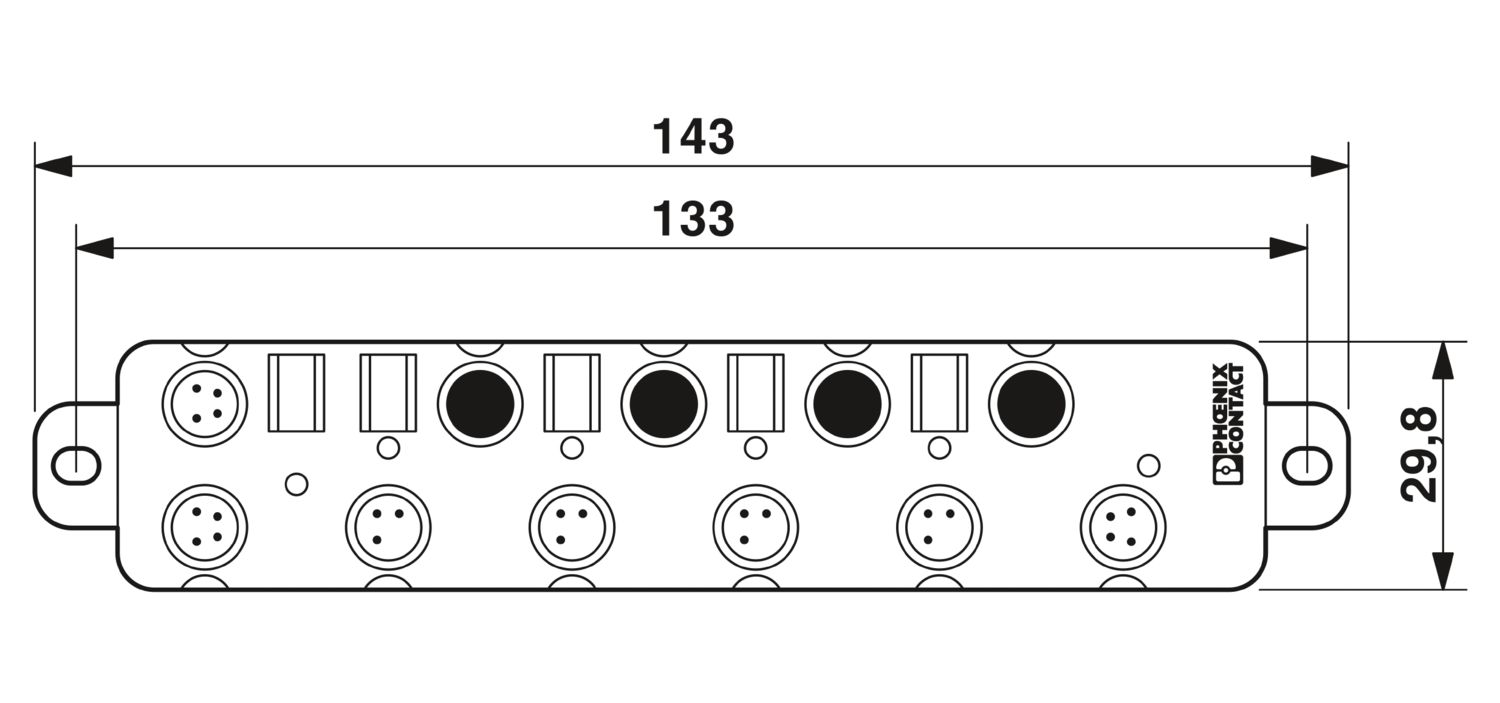

| 尺寸图 |
|
| 宽度 | 29.8 mm |
| 高度 | 143 mm |
| 深度 | 26.5 mm |
| 孔距 | 133 mm |
| 关于尺寸数据的注意事项 | 长度详细信息，包括固定卡 |
| 使用限制 | |
| EMC说明 | EMC：A类产品，参见下载区内的制造商声明 |
| 颜色 | 黑色 |
| Fieldline本地总线 | |
| 连接方式 | M8插头式连接器 |
| 连接点标识 | 铜质电缆 |
| 位数 | 5 |
| 传输速度 | 2 MBit/s |
| 模块 | |
| ID 代码 (dec.) | 177 |
| 十六进制ID编码 | B1 |
| 长度编码（十六进制） | 41 |
| 长度编码（十进制） | 65 |
| 过程数据通道 | 4 位 |
| 输入地址区域 | 0 位 |
| 输出地址区域 | 4 位 |
| 寄存器长度 | 4 位 |
| 所需的参数数据 | 3 Byte |
| 所需的组态数据 | 4 Byte |
| 数字量: | |
| 输入电压 | 24 V DC |
| 输入电压范围，"0"信号 | -30 V DC ... 5 V DC |
| 输入电压范围，"1"信号 | 13 V DC ... 30 V DC |
| 数字量: | |
| 输出名称 | 数字输出 |
| 连接方式 | M8插头式连接器 |

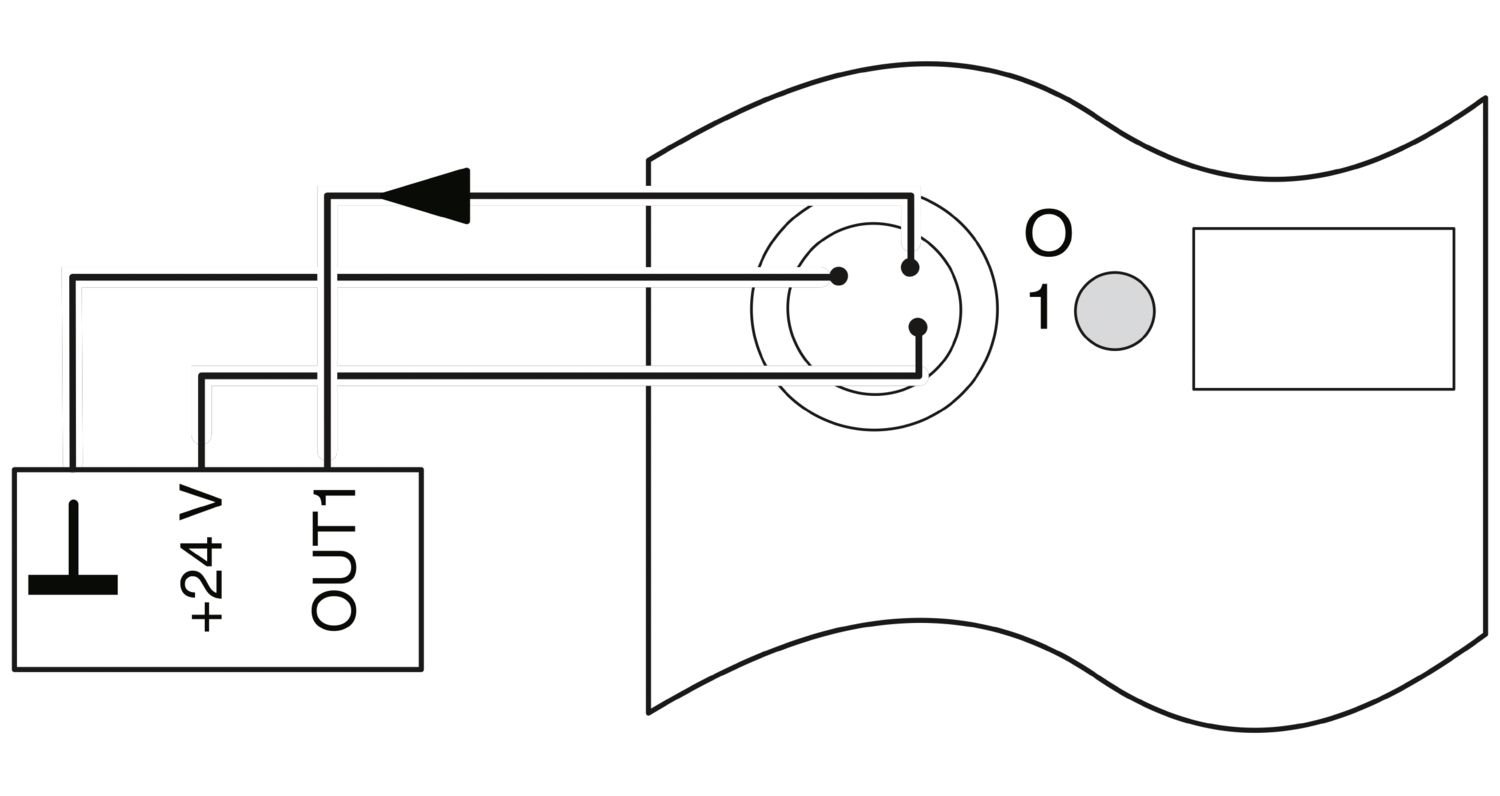

| 连接系统 | 2，3线 |
| 输出数目 | 4 |
| 保护电路 | 短路保护 |
| 输出电压 | 24 V DC |
| 每个通道的最大输出电流 | 2 A |
| 产品类型 | I/O 部件 |
| 产品系列 | Fieldline |
| 类型 | 模块 |
| 通道数目 | 4 |
| 电位 | |
| 电压电源UL | 24 V DC |
| 电源: 电子模块 | |
| 连接方式 | M8插头式连接器 |
| 品名 | UL |
| 位数 | 4 |
| 电源电压 | 24 V DC |
| 电源电压范围 | 18 V DC ... 30 V DC (包括纹波) |
| 供电电流 | 3 A |
| 电气隔离/电压范围的隔离 | |
| 测试电压: 至I/O | 500 V AC |
| 连接方式 | M8插头式连接器 |
| 环境条件 | |
| 环境温度（运行） | -25 °C ... 60 °C |
| 保护等级 | IP65/IP67 |
| 空气压力（运行） | 80 kPa ... 106 kPa (最高可达海拔2000 米) |
| 空气压力（存放/运输） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 环境温度（存放/运输） | -25 °C ... 85 °C |
| 允许湿度（存放/运输） | 95 % |
| 保护等级 | III (IEC 61140，EN 61140，VDE 0140-1) |
| 安装类型 | 壁挂式安装 |
您的優勢
通过M8插拔式连接器进行稳定连接
短路和过载保护
诊断和状态指示灯
也可连接到一个Inline站
经优化，用于30 mm安装
