可通过Smart Element接口将Axioline Smart Elements集成到系统中。 Smart Element模块用于采集低压范围内的数字直流电压信号。 经应用验证的光耦合器确保电路的安全电气隔离。
AXL SE DI8/2 EA
-
数字量模块
1398502

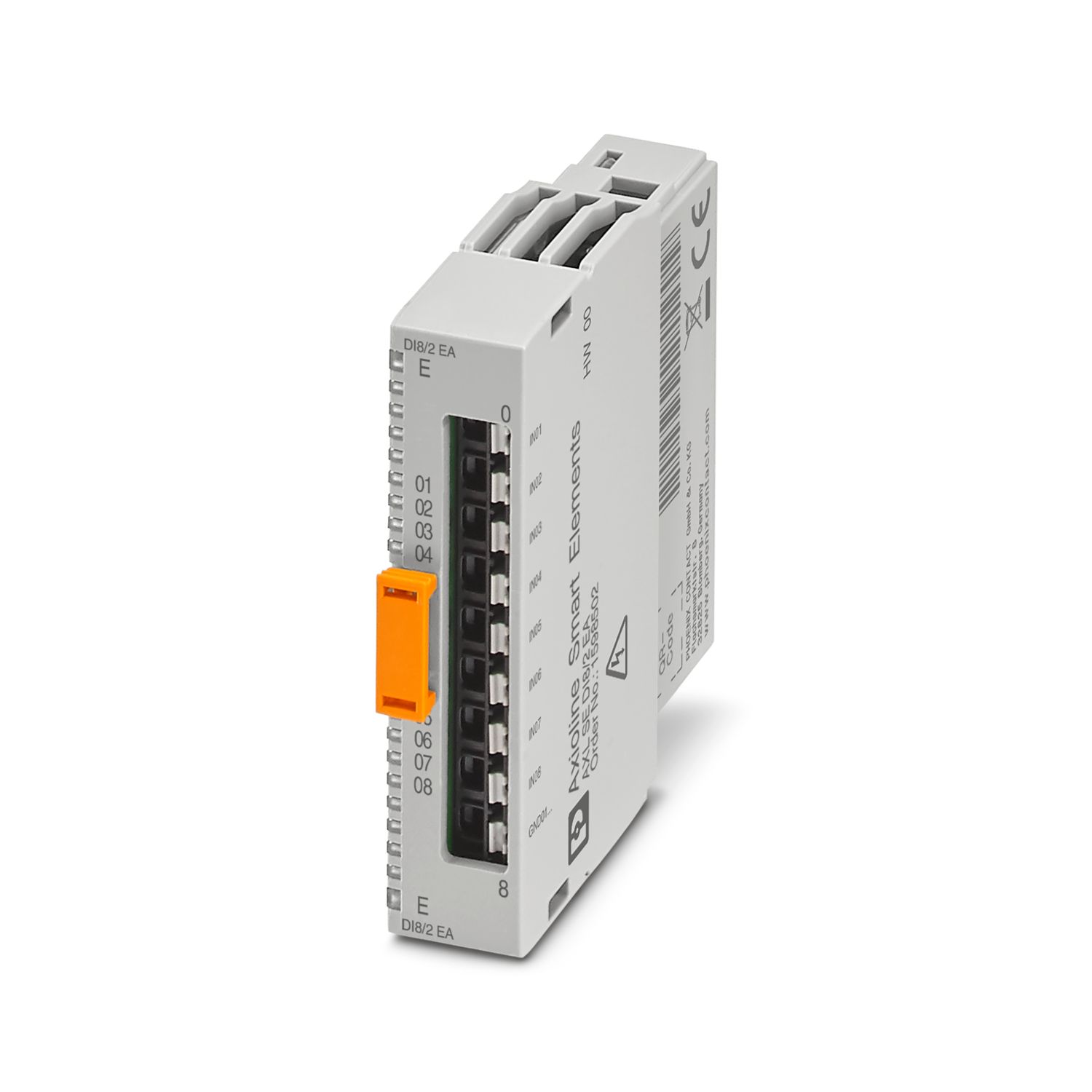

Axioline Smart Elements，数字量输入模块，数字输入: 8，24 V DC，19 V ... 29 V，连接技术: 2线制，符合IEC 61850-3标准，保护等级: IP20
產品細節

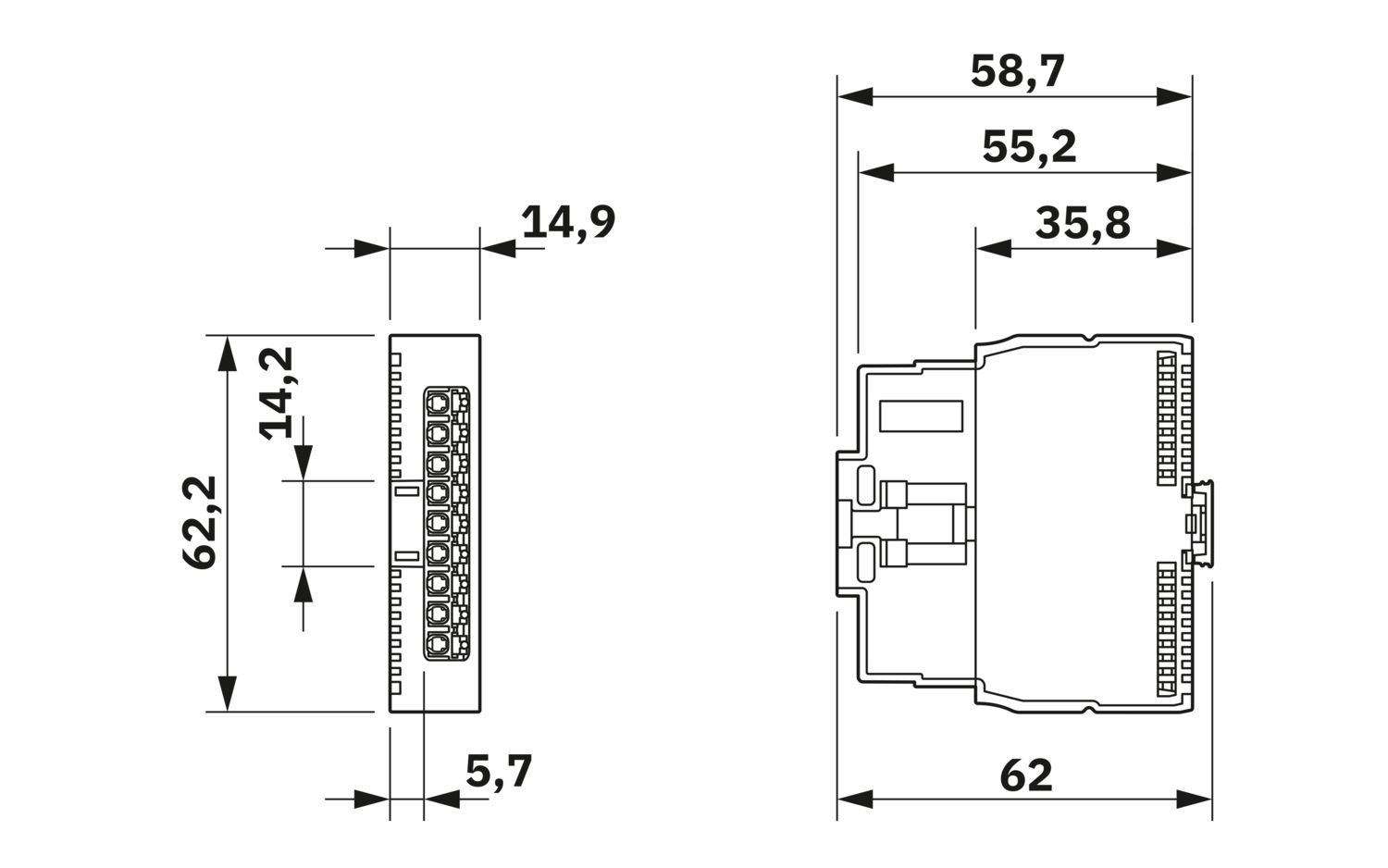

| 尺寸图 |
|
| 宽度 | 14.9 mm |
| 高度 | 62.2 mm |
| 深度 | 62 mm |
| 应用说明 | |
| 应用说明 | 只用于工业应用 |
| 颜色 | 交通灰A RAL 7042 |
| Smart Element接口 | |
| 接口数 | 1 |
| 连接方式 | 卡缘连接器 |
| 传输速度 | 请参见使用Smart Element的系统。 |
| 至准备就绪的起动时间 | < 500 ms |
| 模块 | |
| 十六进制ID编码 | 无 |
| 过程数据通道 | 16 位 |
| 输入地址区域 | 1 Byte |
| 输出地址区域 | 0 Byte |
| 数字量: | |
| 输入名称 | 数字输入 |
| 输入数量 | 8 |
| 连接方式 | 直插式连接 |
| 连接系统 | 2线制 |
| 输入电压范围，"0"信号 | 0 V DC ... 8 V DC |
| 输入电压范围，"1"信号 | 15 V ... 32 V |
| 额定输入电压 UIN | 24 V DC |
| 额定输入电流 UIN | 1.8 mA |
| 保护电路 | 输入极性防反接保护; 二极管 |
| 产品类型 | I/O 部件 |
| 产品系列 | Axioline Smart Elements |
| 类型 | 模块 |
| 安装位置 | 请参见使用Smart Element的系统。 |
| 特殊性质 | 符合IEC 61850-3标准 |
| 绝缘特性 | |
| 过电压类别 | III (IEC 61010-2-201/EN IEC 61010-2-201) |
| 污染等级 | 2 (IEC 61010-2-201/EN IEC 61010-2-201) |
| 电位: Smart Elements的逻辑电源（USE） | |
| 电源电压 | 使用卡缘连接器 |
| 电气隔离/电压范围的隔离 | |
| 测试电压: 逻辑电源/数字量输入 | 2.5 kV |
| 测试电压: 逻辑电源/24 V电源（I/O） | 500 V AC， 50 Hz， 1 min |
| 测试电压: 逻辑电源/功能接地 | 500 V AC， 50 Hz， 1 min |
| 测试电压: 24 V电源（I/O）/功能接地 | 500 V AC， 50 Hz， 1 min |
| 测试电压: 数字量输入/数字量输入 | 500 V AC， 50 Hz， 1 min |
| 连接技术 | |
| 连接名称 | I/O |
| 连接方法方面的注意事项 | 请注意Axioline Smart Elements用户手册中有关线径的信息。 |
| 导线连接 | |
| 连接方式 | 直插式连接 |
| 刚性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.2 mm² ... 0.75 mm² |
| 剥线长度 | 8 mm |
| I/O | |
| 连接方式 | 直插式连接 |
| 连接方法方面的注意事项 | 请注意Axioline Smart Elements用户手册中有关线径的信息。 |
| 硬导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.2 mm² ... 0.75 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.2 mm² ... 1.5 mm² |
| 剥线长度 | 8 mm |
| 环境条件 | |
| 环境温度（运行） | -40 °C ... 70 °C |
| 保护等级 | IP20 |
| 空气压力（运行） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 空气压力（存放/运输） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| 允许湿度（存放/运输） | 5 % ... 95 % (无冷凝) |
| 保护等级 | II (IEC 61140, EN 61140, VDE 0140-1) |
| 安装类型 | 插拔式安装 (Smart Element插槽) |
| 安装位置 | 请参见使用Smart Element的系统。 |
您的優勢
8个带公共接地连接的数字量输入
信号电压：24 V DC
工作期间的环境温度：-40°C ... 70°C
满足IEC 61850-3标准的环境和EMC条件要求
储存设备铭牌
