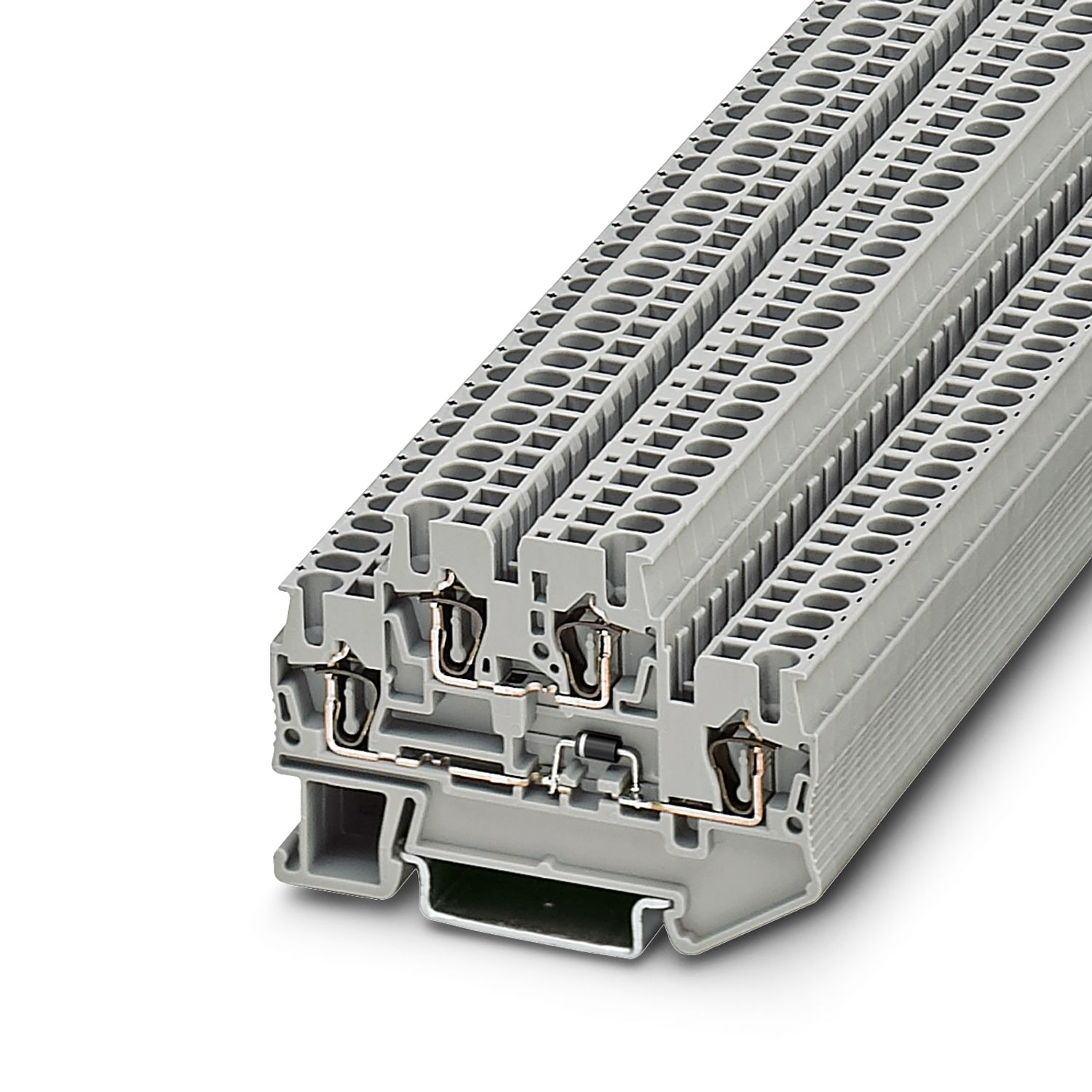

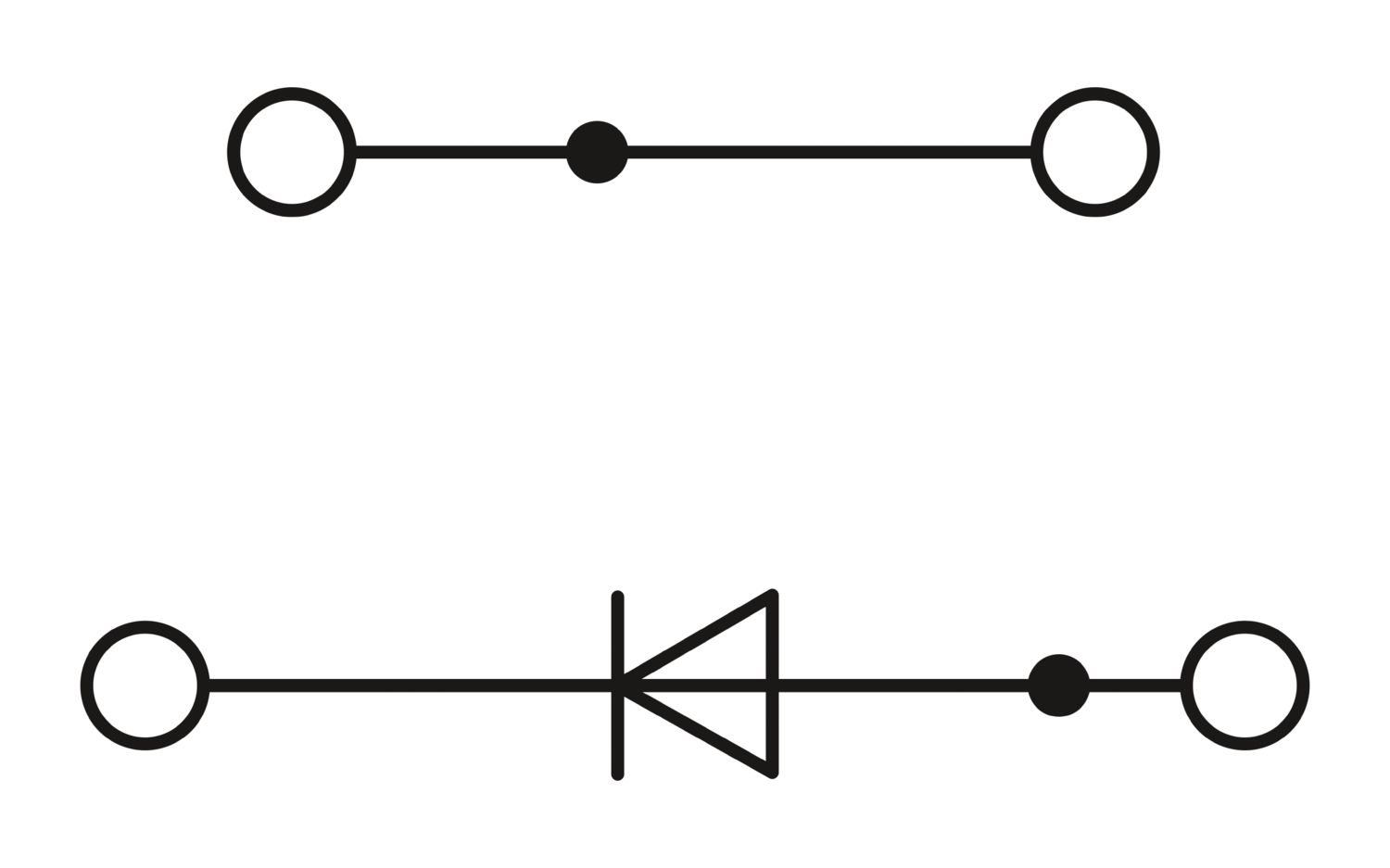

STTB 2,5-DIO/UR-UL - 元件端子

1047533

元件端子，最大电流取决于二极管。安装：二极管1N 4007，反向电压：1300 V，最大持续电流：0.5 A。，带集成二极管，额定电流: 0.5 A，第一和第二层，接线方式: 回拉式弹簧连接，额定接线容量: 2.5 mm²，接线容量： 0.08 mm² - 4 mm²，安装: NS 35/7,5， NS 35/15，颜色: 灰色

產品細節

概述	最大电流取决于二极管。安装：二极管1N 4007，反向电压：1300 V，最大持续电流：0.5 A。

产品类型	元件端子
连接量	4
行数	2
电位	2
绝缘特性
过电压类别	III
污染等级	3

额定绝缘电压	500 V
额定浪涌电压	4 kV
额定条件下的最大功耗	0.77 W

每层的连接数量	2
额定横截面	2.5 mm²
第一和第二层
连接方式	回拉式弹簧连接
剥线长度	8 mm ... 10 mm
塞规	A3
刚性导线横截面	0.08 mm² ... 4 mm²
横截面 AWG	28 ... 12 (按IEC标准修订)
柔性导线横截面	0.08 mm² ... 2.5 mm²
导线横截面，柔性[AWG]	28 ... 14 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	0.14 mm² ... 2.5 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.14 mm² ... 2.5 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管	0.5 mm²
额定横截面	2.5 mm²
标称电流	0.5 A
最大负载电流	0.5 A
元件型号	二极管1N4007
反向电压	1300 V

宽度	5.2 mm
端板宽度	2.2 mm
高度	67.5 mm
NS 35/7,5深度	47.5 mm
NS 35/15深度	55 mm

颜色	灰色 (RAL 7042)
阻燃等级，符合UL 94	V0
绝缘材料组	I
绝缘材料	PA

机械参数
开口式侧板	是

环境条件
环境温度（运行）	-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)
环境温度（存放/运输）	-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C)
环境温度（组装）	-5 °C ... 70 °C
环境温度（执行）	-5 °C ... 70 °C
允许湿度（运行）	20 % ... 90 %
允许湿度（存放/运输）	30 % ... 70 %

安装类型	NS 35/7,5
	NS 35/15

商業資料

訂購號	1047533
件數/包裝	50 件數
最低訂購量	50 件數
產品密鑰	BE2172
GTIN	4055626648354
每件的重量（含包裝）	10.87 g
每件的重量（不含包裝）	10.704 g
關稅稅率代號	85369010
產地	PL

分類

核准

Approval Specification Data
	額定電壓 U_N	標稱電流 I_N	橫截面 - 美國線規
B
	300 V	0.5 A	28 - 12
C
	300 V	0.5 A	28 - 12

Approval Specification Data
	額定電壓 U_N	標稱電流 I_N	橫截面 - 美國線規
B
	300 V	0.5 A	28 - 12
C
	300 V	0.5 A	28 - 12

Environmental product compliance

相容的產品

附件

您的優勢

更多型号以及可自行焊接元件的型号，请访问phoenixcontact.com/products

二极管和发光二极管双层端子可执行多种开关任务

ECLASS-13.0	27250114
ECLASS-15.0	27250114

EU RoHS
符合《歐盟 RoHS 物質指令要求》	是
目前已知的豁免	7(a)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 產品相關的中國 RoHS 申報表，請參閱各產品下載頁面的「製造商聲明」。所有帶 EFUP-E 標誌的產品，均無中國 RoHS 申報表，且不需要該表。
EU REACH SVHC
《REACH 候選物質附註》（CAS編號）	Lead （CAS編號: 7439-92-1）
SCIP	6e0d9ec0-8c0a-4909-adda-367baa63d100
