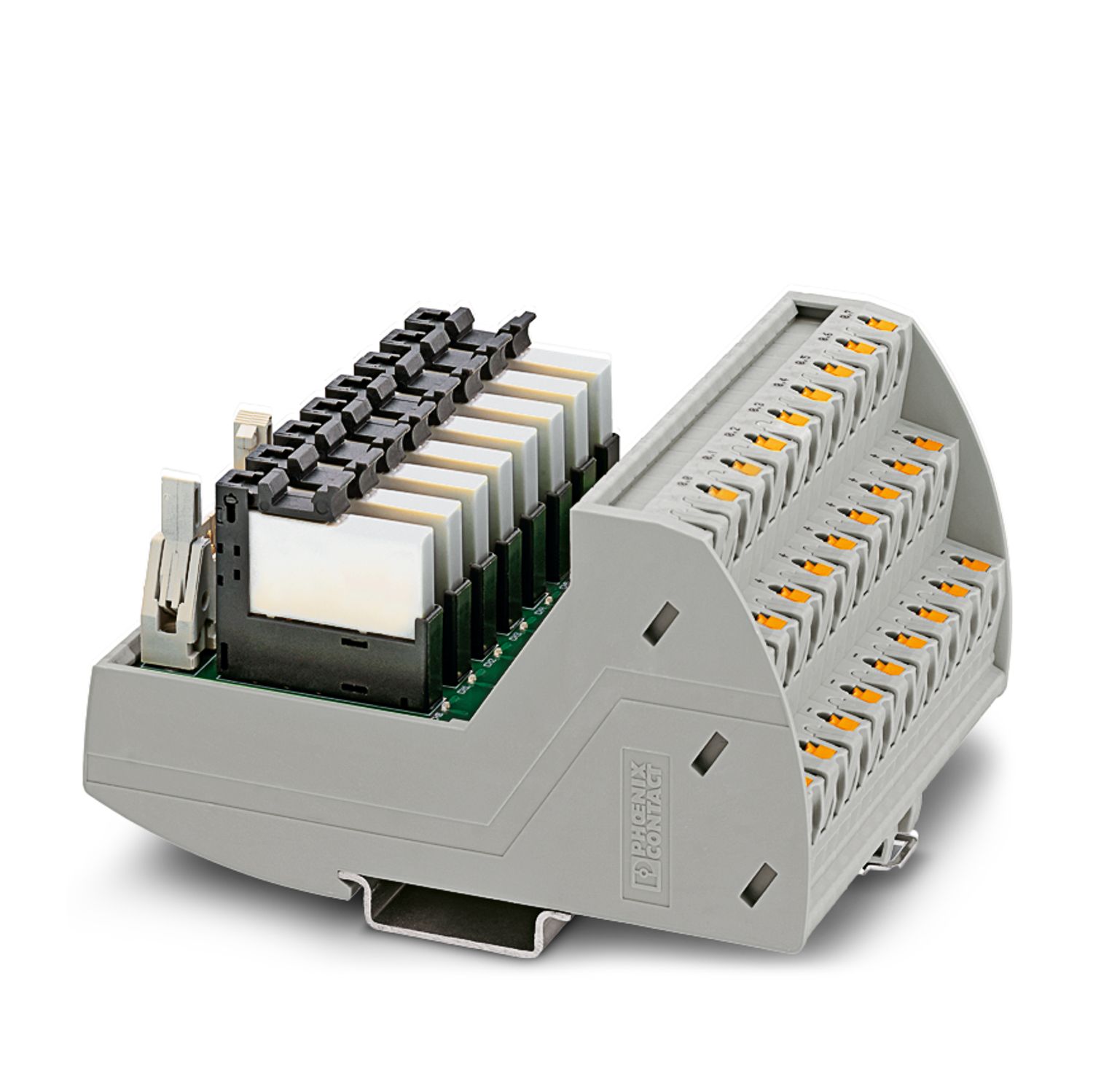

VIP-8RPT-24DC/1AU/DI/PLC - 有源模块 - 2903600

产品类型	接口模块
产品系列	VARIOFACE Professional
通道数目	8
操作模式	100%工作因数
机械寿命	2x 10⁷ 开关次数

所支持的控制器: SIEMENS S7-1500
适用的I/O卡件	6ES7521-1BH00-0AB0
		6ES7521-1BH50-0AA0
		6ES7521-1BL00-0AB0
所支持的控制器: ABB S800 I/O
适用的I/O卡件	DI810
适用的I/O卡件		DI818
所支持的控制器: ALLEN-BRADLEY ControlLogix
适用的I/O卡件	1756-IB32
		1756-IN16
		1756-IB16
		1756-IC16
所支持的控制器: ALLEN-BRADLEY PLC 5
适用的I/O卡件	1771 IBN
适用的I/O卡件		1771 OBN
所支持的控制器: ALLEN-BRADLEY SLC 500
适用的I/O卡件	1746 IB 32
所支持的控制器: GE-FANUC RX3i
适用的I/O卡件	IC694MDL754
适用的I/O卡件		IC694MDL660
所支持的控制器: HONEYWELL Experion PKS C200
适用的I/O卡件	TC-IDD 321
适用的I/O卡件		TC-ODD 321
所支持的控制器: MITSUBISHI MELSEC L
适用的I/O卡件	LX41C4
		LX42C4
		LY41NT1P
		LY42NT1P
		LY41PT1P
		LY42PT1P
所支持的控制器: MITSUBISHI MELSEC Q
适用的I/O卡件	QX81
		QY81P
		QX41
		QX41-S1
		QX42
		QX42-S1
		QX71
		QX72
		QY41P
		QY42P
		QY71
		QH42P
		QX82
		QX82-S1
		QY82P

额定输入电压 U_N	24 V DC ±10 % (电源，2 A )
相对于U_N的输入电压范围	0.9 ... 1.1
输入电压范围	21.6 V DC ... 26.4 V DC
U_N下的典型输入电流	9 mA (每条通道)
典型响应时间	5 ms
典型释放时间	8 ms
保护电路	备用二极管; 续流二极管
工作电压显示	绿色LED
状态显示／通道	黄色LED

切换
触点类型	1个N/O 触点
触点材料	AgSnO，镀硬质金
最大切换电压	24 V DC
最大切换电压		24 V DC
最小切换电压	100 mV (10 mA)
极限持续电流	50 mA
最小切换电流	1 mA
故障监测（断路／短路）	否

控制系统侧
连接方式	IDC/FLK 排针
剥线长度	8 mm
连接量	1
位数	14
针距	2.54 mm
现场侧
连接方式	直插式连接
剥线长度	8 mm
位数	14
刚性导线横截面	0.14 mm² ... 2.5 mm²
柔性导线横截面	0.14 mm² ... 2.5 mm²
可连接导向横截面 AWG	26 ... 14

宽度	92.7 mm
高度	109.8 mm
深度	63 mm

环境条件
环境温度（运行）	-20 °C ... 60 °C
环境温度（存放/运输）	-20 °C ... 70 °C

切换、测量和监控

自动化

供电、充电及保护

标识、组装和安装

连接

VIP-8RPT-24DC/1AU/DI/PLC - 有源模块

2903600

產品細節

UNSPSC

相容的產品

您的優勢

安装类型	DIN导轨安装
组装说明	无间距排列
安装位置	任意

訂購號	2903600
件數/包裝	1 件數
最低訂購量	1 件數
提示	根據訂單生產（不接受退貨）
產品密鑰	DK2141
GTIN	4046356948142
每件的重量（含包裝）	335.3 g
每件的重量（不含包裝）	99.99 g
關稅稅率代號	85371098
產地	US

China RoHS
Environment friendly use period (EFUP)	EFUP-50 產品相關的中國 RoHS 申報表，請參閱各產品下載頁面的「製造商聲明」。所有帶 EFUP-E 標誌的產品，均無中國 RoHS 申報表，且不需要該表。
EU REACH SVHC
《REACH 候選物質附註》（CAS編號）	沒有物質超過重量的 0.1%
